PROYEK AKHIR
PEMBANGUNAN SISTEM PAKAR PADA
PERANGKAT MOBILE DENGAN WML DAN PHP
UNTUK PENYAKIT PARU PADA ANAK
DEASY ASTRID NATALIA NRP. 7403.030.037
Dosen Pembimbing: TITA KARLITA,S.KOM
NIP. 132 300 680 ENTIN MARTIANA K,S.KOM
NIP. 132 282 692
JURUSAN TEKNOLOGI INFORMASI
POLITEKNIK ELEKTRONIKA NEGERI SURABAYA SURABAYA 2006
PROYEK AKHIR
PEMBANGUNAN SISTEM PAKAR PADA
PERANGKAT MOBILE DENGAN WML DAN PHP
UNTUK PENYAKIT PARU PADA ANAK
DEASY ASTRID NATALIA NRP. 7403.030.037
Dosen Pembimbing: TITA KARLITA,S.KOM
NIP. 132 300 680 ENTIN MARTIANA K,S.KOM
NIP. 132 282 692
JURUSAN TEKNOLOGI INFORMASI
POLITEKNIK ELEKTRONIKA NEGERI SURABAYA SURABAYA 2006
PEMBANGUNAN SISTEM PAKAR PADA PERANGKAT MOBILE DENGAN WML DAN PHP
UNTUK PENYAKIT PARU PADA ANAK
Oleh :
Deasy Astrid Natalia 7403.030.037
Diajukan Sebagai Salah Satu Syarat untuk menyelesaikan Studi pada Program Pendidikan Diploma III
di
Politeknik Elektronika Negeri Surabaya-ITS Disetujui oleh :
Tim Penguji Proyek Akhir : Dosen Pembimbing : 1. Dosen Pembimbing I Tita Karlita,S.Kom NIP: 132 300 680 1. Dosen Penguji I Arna Fariza,S.Kom,M.Kom NIP : 132 233 198 2. Dosen Pembimbing II
Entin Martiana K,S.Kom NIP : 132 282 692 2. Dosen Penguji II
Afrida Helen, ST, M.Kom NIP : 132 170 593
3. Dosen Penguji III
Tessy Badriyah, S.Kom,MT NIP : 132 297 020
Mengetahui,
Ketua Jurusan Teknologi Informasi
ABSTRAK
Pada saat ini penggunaan teknologi perangkat mobile telah berkembang pesat dan memasyarakat. Sebagian besar masyarakat menggunakannya tidak hanya untuk kepentingan berkomunikasi saja, tetapi juga untuk mendapatkan informasi secara cepat dan efisien dengan aplikasi berorientasi internet melalui teknologi WAP.
Perkembangan teknologi Kecerdasan Buatan yang terjadi telah memungkinkan Sistem Pakar untuk diaplikasikan penggunaannya dalam perangkat mobile dengan WML dan PHP. Salah satunya dalam pemberian informasi mengenai berbagai masalah kesehatan, terutama masalah kesehatan paru anak. Metode sistem pakar yang digunakan adalah forward dan backward chaining dengan pembuatan tree dari data-data penunjang.
Dengan fasilitas yang diberikan untuk user dan administrator, memungkinkan baik user maupun administrator untuk menggunakan sistem ini sesuai kebutuhannya masing-masing. User diberi kemudahan dalam mengetahui informasi berbagai jenis penyakit paru anak dengan gejala-gejala klinisnya, informasi rumah sakit paru di beberapa daerah serta konsultasi layaknya dengan seorang dokter paru anak melalui beberapa pertanyaan yang harus dijawab user untuk mengetahui hasil diagnosanya. Sedangkan administrator dimudahkan dalam memanajemen sistem, baik proses tambah, hapus maupun update data terbaru.
Tugas akhir ini diharapkan mampu memberikan informasi segala hal yang berhubungan dengan masalah kesehatan paru anak secara cepat dan efisien secara timbal baik antara user dan sistem tetapi tetap optimal meski dalam small device.
Kata kunci : perangkat mobile, sistem pakar, forward dan backward chaining, WAP.
ABSTRACT
The fast growing of device technology, making the possibility of accessing internet using mobile device easily. Most people not only use it for communicating, but also for getting information by WAP technology.
The growing of Artificial Intelligence making the possibility of using an Expert System to be applicated into mobile device using WML and PHP. As example for giving information about medical problem, especially in children lunge disease. Forward and backward chaining by making a tree is an expert system method that used in this final project.
Facility that has given to user and administrator, is possible for each user use this system in different needs. User can be able to know all information about kinds of children lunge disease and its symptoms, location of lunge hospital in several area, and consultation like a medical check with the doctor by answering the questions to know what is the diagnose. Otherwise, administrator can be able to manage the system, not only adding data, deleting but also updating the newest data.
We expect that this final project can give all information related to children lunge disease easily and efficiently, but still optimal even in a small device.
Keywords : mobile device, expert systems, forward and backward chaining, WAP.
KATA PENGANTAR
Puji dan syukur kami ucapkan ke hadirat Tuhan YME , yang telah memberikan rahmat dan berkat-Nya kepada kami sehingga dapat menyelesaikan Proyek Akhir ini tepat pada waktunya.
Adapun judul Proyek Akhir ini adalah :
PEMBANGUNAN SISTEM PAKAR PADA PERANGKAT MOBILE DENGAN WML DAN PHP UNTUK PENYAKIT PARU PADA ANAK
Proyek Akhir ini dibuat sebagai persyaratan kelulusan pada program studi di Politeknik Elektronika Negeri Surabaya jurusan Teknologi Informasi, Institut Teknologi Sepuluh Nopember, Surabaya.
Kami menyadari sepenuhnya bahwa pembuatan Proyek Akhir ini masih jauh dari kesempurnaan, dikarenakan keterbatasan ilmu pengetahuan yang kami miliki. Oleh sebab itu kami berharap adanya saran dan kritik yang membangun sehingga dapat memperbaiki dan membenahi kekurangan-kekurangan yang ada.
Akhir kata, semoga buku proyek akhir ini dapat memberi manfaat serta dapat digunakan sebagai salah satu referensi untuk pengembangan Proyek Akhir di kemudian hari dan dapat menjadi nilai tambah khususnya bagi penyusun dan umumnya bagi pembaca.
Surabaya, Agustus 2006
UCAPAN TERIMA KASIH
Syukur ke hadirat Tuhan YME atas segala nikmat yang telah dilimpahkan. Kami menyadari bahwa terwujudnya proyek akhir ini tidak lepas dari bantuan, bimbingan doa serta dukungan dari berbagai pihak.
Dengan segala kerendahan hati, keikhlasan dan ketulusan, kami ingin menyampaikan rasa terima kasih dan penghargaan yang sebesar-besarnya kepada :
1. My Lord, Jesu Christe, for giving me a beautiful life and beautiful world. Thanks for blessing, be with you I shall never fall.
2. Kedua Orang tua tercinta yang membesarkan kami dengan penuh kasih sayang, perjuangan dan pengorbanan serta doa yang selalu ditujukan demi kesuksesan ananda.
3. Kakak-kakakku yang cerewet tapi baik, makasih untuk segala ’sindirannya’, jadi motivator yang bagus buat bangkit.
4. Bapak Dr. Ir. Titon Dutono, M.Eng, selaku Direktur Politeknik Elektronika Negeri Surabaya Institut Teknologi Sepuluh Nopember. 5. Bu Tita Karlita, S.Kom dan Bu Entin Martiana K,S.Kom selaku
dosen pembimbing yang telah meluangkan waktu untuk memberikan bimbingan, pengarahan, dorongan serta semangat sehingga kami dapat menyelesaikan Proyek Akhir ini.
6. Bapak Sritusta Sukaridhoto yang telah membantu proses peng-upload-an proyek akhir ini, maaf Pak banyak merepotkan.
7. Alfante Syafa’at, the one who always giving me his trust for throughing these all. No words can say how much I thank to you, your patience, advice, love and understand will always be the greatest part in my live. I dedicated this for you just to fulfill my promise, and you can see now, I did it.“Ich werden dich immer Lieben, ich sehr verlangen. ”
8. My sisters, ‘Animal Kingdoms’ family, you are the greatest, I love you all. Wish you all the best.
9. Si papi, Ujang Fajar, yg selalu anterin aq pulang kalo kemaleman di kampus, pinjemin komputernya, nemenin beli roti ‘goyeng’, makan soto, ngehibur aq pas sedih or seneng, dan smuanya. Good luck for you bro’,I know u can do it. Thanks for everything, you are more than just my friend, my brother.
10.Si Dodol, Doni, makasih ya uda jadi ’partner’ selama 3 tahun ini, bahkan bantuin benerin program ampe jam 2 pagi di lab TA. Wish u all the best bro’, you are so talented, it’s a blessing.
11.79’s crew terutama penghuni lantai 3, baik bidadari (Nia, Pu3, Vbri, Ira, Silvie, Qq, Sophie ’pinguku’, Nupi) maupun bidadaranya (Koko, Aa’ yang jenius, Agung, Candra ’Parat’, Pras ’Bapet’, Arief ’Cak Ri’, Mboko, terutama Mas Yoga yang uda mau minjemin HP-nya tuk TAku), thanx ya uda ijinin aq, ‘penyelundup ilegal’, ngerasain susah n seneng bareng hadapin TA, kasih sayang kalian, smuanya yang gak bakal aq lupain seumur hidup. You are the best guys! 12.Para bidadari dan bidadara IT-B’03 lainnya, IT-A’03, D4 IT’03
lainnya, makasih banyak atas dukungan, semangat, dan persahabatan yang terjalin selama ini, semoga berakhirnya perkuliahan ini, bukan berarti berakhir pula persahabatan kita. Keep in contact yach, wherever and whenever you are!
13.Semua dosen, karyawan, mahasiswa-mahasiswi PENS-ITS ataupun semua pihak yang tidak dapat penyusun sebutkan satu-persatu, terima kasih atas segala bantuan, dukungan dan doanya.
Penyusun menyadari bahwa “tak ada gading yang tak retak”, demikian juga dalam penyusunan buku proyek akhir ini, namun demikian penyusun berharap semoga buku ini dapat memberikan manfaat bagi kita semua.
Surabaya, Agustus 2006
DAFTAR ISI
ABSTRAK... KATA PENGANTAR... UCAPAN TERIMA KASIH... DAFTAR ISI... DAFTAR GAMBAR... DAFTAR TABEL... BAB I PENDAHULUAN 1.1 Latar Belakang... 1.2 Permasalahan... 1.3 Batasan Masalah... 1.4 Tujuan Proyek Akhir... 1.5 Metode Proyek Akhir... 1.6 Sistematika Pembahasan... BAB II DASAR TEORI
2.1 Kecerdasan Buatan... 2.2 Sistem Pakar... 2.2.1 Ciri-ciri Sistem Pakar... 2.2.2 Keuntungan Sistem Pakar... 2.2.3 Kelemahan Sistem Pakar... 2.2.2 Alasan Pengembangan Sistem Pakar... 2.2.3 Modul Penyusun Sistem Pakar... 2.2.4 Struktur Sistem Pakar... 2.2.5 Teknik Representasi Pengetahuan... 2.2.6 Inferencing dengan Rule : Forward dan Backward
Chaining... 2.3 Wireless Application Protocol (WAP)... 2.3.1 Apa itu WAP?... 2.3.2 Mengembangkan Aplikasi WAP... 2.3.2.1 Pengembangan Aplikasi WAP dengan PHP... 2.3.2.2 Interaksi PHP dengan MySQL
BAB III PERANCANGAN DAN PEMBUATAN PERANGKAT LUNAK
3.1 Rancangan Umum………. 3.2 Uraian Perancangan Sistem... 3.2.1 Perancangan Data... i iii iv vi viii xi 1 2 2 2 3 4 6 6 7 7 8 8 8 9 10 11 11 12 12 16 18 19 20 20
3.2.1.1 Data-Data Penyakit dan Gejala Klinisnya... 3.2.1.2 Penyusunan Basis Data... 3.2.1.2.1 Pembuatan Tabel... 3.2.1.2.2 Pembuatan Relasi Antar Tabel... 3.2.2 Perancangan Proses... 3.2.2.1 Diagram Alir Sistem... 3.2.2.2 Fungsi-fungsi yang Digunakan dalam Sistem... 3.2.3 Perancangan AntarMuka... 3.2.3.1 Pembuatan Tree... 3.2.3.2 Struktur Data yang digunakan... 3.2.3.3 Blok Arsitektur Sistem... 3.2.3.3 Desain Homepage... 3.2.3.4 Implementasi Sistem... BAB IV PENGUJIAN DAN ANALISA
4.1 Pengujian Umum ... 4.2 Pengujian Sistem... 4.2.1 Pengujian Sistem User... 4.2.1.1 Pengujian Proses Forward... 4.2.1.2 Pengujian Proses Backward... 4.2.2 Pengujian Sistem Admin... 4.2.2.1 Tambah Data………. 4.2.2.2 Hapus Data... 4.2.2.3 Update Data... 4.3 Analisa Program... BAB V PENUTUP 5.1 Simpulan... 5.2 Saran... DAFTAR PUSTAKA LAMPIRAN BIODATA PENYUSUN 24 25 28 29 29 36 39 39 41 41 42 43 45 45 47 49 51 53 55 60 63 68 71 71
DAFTAR GAMBAR
Gambar 2.1 Gambar 2.2 Gambar 3.1 Gambar 3.2 Gambar 3.3 Gambar 3.4 Gambar 3.5 Gambar 3.6 Gambar 3.7 Gambar 3.8 Gambar 3.9 Gambar 3.10 Gambar 3.11 Gambar 3.12 Gambar 3.13 Gambar 3.14 Gambar 3.15 Gambar 3.16 Gambar 3.17 Gambar 4.1 Gambar 4.2 Gambar 4.3 Gambar 4.4 Gambar 4.5 Gambar 4.6 Gambar 4.7 Gambar 4.8 Gambar 4.9 Gambar 4.10 Gambar 4.11 Gambar 4.12 Gambar 4.13 Gambar 4.14 Gambar 4.15 Gambar 4.16 Gambar 4.17 Gambar 4.18Diagram network pada WAP... Proses komunikasi browser nirkabel dengan nirkabel... Struktur tabel penyakit... Struktur tabel gejala... Struktur tabel gejala_penyakit... Struktur tabel pertanyaan... Relationship antar tabel... Diagram alir sistem user... Diagram alir manajemen sistem... Diagram alir mode edit tambah data... Diagram alir mode edit hapus data... Diagram alir mode edit update data... Tampilan proses sistem pakar... Blok Arsitekstur Sistem... Desain Homepage Sistem... Halaman Utama... Halaman Login... Menu Utama User... Menu Utama Admin... Tampilan halaman utama pada emulator WAP... Tampilan pesan error pada command prompt... Tampilan halaman utama pada perangkat mobile.... Tampilan halaman utama lanjutan pada perangkat mobile... Halaman login... Menu Utama User Umum... Halaman utama menu Lokasi Rumah Sakit Paru... Pilihan daerah Lokasi Rumah Sakit Paru... Informasi Lokasi Rumah Sakit Paru... Halaman Utama menu Konsultasi Penyakit... Tampilan pertanyaan 1 Konsultasi Penyakit... Menu jawaban pertanyaan... Tampilan pertanyaan 2 Konsultasi Penyakit... Hasil kesimpulan diagnosa penyakit... Halaman Utama menu Macam Penyakit... Tampilan pilihan Macam Penyakit... Tampilan pilihan Macam Penyakit lanjutan... Hasil informasi gejala dari suatu penyakit...
13 16 25 25 26 27 28 30 32 33 34 35 39 41 43 43 44 44 44 46 46 46 47 47 48 48 48 49 49 50 50 50 51 51 52 52 52
Gambar 4.19 Gambar 4.20 Gambar 4.21 Gambar 4.22 Gambar 4.23 Gambar 4.24 Gambar 4.25 Gambar 4.26 Gambar 4.27 Gambar 4.28 Gambar 4.29 Gambar 4.30 Gambar 4.31 Gambar 4.32 Gambar 4.33 Gambar 4.34 Gambar 4.35 Gambar 4.36 Gambar 4.37 Gambar 4.38 Gambar 4.39 Gambar 4.40 Gambar 4.41 Gambar 4.42 Gambar 4.43 Gambar 4.44 Gambar 4.45 Gambar 4.46 Gambar 4.47 Gambar 4.48 Gambar 4.49 Gambar 4.50 Gambar 4.51 Gambar 4.52 Gambar 4.53 Gambar 4.54
Menu jawaban why dalam pilihan jawaban... Hasil informasi akses menu why... Halaman login admin... Tampilan halaman login admin... Tampilan pesan jika password salah... Tampilan pesan jika password benar... Pilihan proses edit admin... Pilihan proses tambah data... Pilihan tambah gejala pada penyakit tertentu... Pilihan tambah gejala pada penyakit tertentu lanjutan... Informasi data gejala sebelum ditambahkan... ID gejala baru... Nama gejala baru... Urutan pertanyaan gejala baru... Informasi sistem jika berhasil ditambahkan... Gejala penyakit baru berhasil ditambahkan... Informasi ID dan jenis penyakit yang ada... ID dan nama penyakit yang ditambahkan... Tampilan pesan sistem jika proses tambah berhasil Halaman hasil proses tambah penyakit... Proses pemberian ID dan nama gejala pada penyakit baru... Tampilan pesan sistem jika proses insert berhasil.... Halaman hasil penambahan gejala penyakit baru... Pilihan proses delete data... Informasi semua gejala beserta IDnya... Menuliskan ID gejala yang akan dihapus... Halaman hasil delete gejala... Informasi semua jenis penyakit paru anak serta IDnya... Menuliskan ID penyakit yang akan dihapus... Tampilan pesan jika proses delete data berhasil... Pilihan proses update data... Pilihan proses update data... Informasi semua ID dan gejala yang ada... Informasi semua ID dan gejala sebelum ditambahkan... ID gejala yang dipilih... Nama gejala sebelum di-edit...
53 53 53 54 54 54 54 55 56 56 56 57 57 57 57 58 59 59 59 59 60 60 60 61 61 62 62 63 63 63 64 64 65 65 65 65
Gambar 4.55 Gambar 4.56 Gambar 4.57 Gambar 4.58 Gambar 4.59 Gambar 4.60 Gambar 4.61 Gambar 4.62 Gambar 4.63
Nama gejala yang baru... Pesan yang ditampilkan jika berhasil update... Halaman hasil update gejala... Informasi semua nama penyakit beserta IDnya... ID penyakit yang akan di-edit... Nama penyakit sebelum di-edit... Nama penyakit yang di-edit... Tampilan pesan jika proses update berhasil... Halaman hasil proses update nama penyakit...
66 66 66 67 67 67 68 68 68
DAFTAR TABEL
Tabel 1. Tabel penyakit ……….. Tabel 2. Tabel gejala_penyakit... Tabel 3. Tabel penyakit………... Tabel 4. Tabel pertanyaan………...
25 26 27 28
BAB I
PENDAHULUAN
1.1 LATAR BELAKANG
Dengan adanya kemajuan teknologi yang semakin pesat, berpengaruh pula pada perkembangan perangkat mobile saat ini, sehingga penggunaan perangkat mobile semakin memasyarakat. Perkembangan ini sangatlah membantu dalam menyajikan informasi yang cepat dan efisien dengan pengaksesan internet melalui perangkat mobile tersebut. Meski perangkat mobile merupakan small device dengan layar penyajian yang sangat terbatas, tetapi penyajian informasinya pun tidak kalah optimal layaknya informasi yang diakses dari personal computer, tergantung bagaimana cara penyajiannya.
Seiring perkembangan teknologi, dikembangkan pula suatu teknologi yang mampu mengadopsi proses dan cara berpikir manusia yaitu teknologi Artificial Intelligence atau Kecerdasan Buatan. Sistem
Pakar adalah salah satu bagian dari Kecerdasan Buatan yang mengandung pengetahuan dan pengalaman yang dimasukkan oleh satu atau banyak pakar ke dalam satu area pengetahuan tertentu sehingga setiap orang dapat menggunakannya untuk memecahkan berbagai masalah yang bersifat spesifik, dalam hal ini adalah permasalahan kesehatan paru anak.
Kesehatan anak adalah dambaan setiap orang tua dalam setiap keluarga, terlebih mengingat usia anak-anak yang rentan terhadap penyakit merupakan ketakutan tersendiri bagi orang tua. Ketakutan ini bukanlah tanpa alasan, karena terkadang kesibukan orang tua menyebabkan keterlambatan penanganan kesehatan anak sehingga banyak penderita paru berusia anak-anak berjatuhan bahkan meninggal dunia. Kebutuhan informasi yang cepat dan tepat dari seorang pakar kesehatan anak sangatlah dibutuhkan. Hal inilah yang mendorong pembangunan sebuah sistem pakar kesehatan paru anak untuk diwujudkan.
Penyampaian informasi pun dilakukan menggunakan perangkat mobile dengan meminta request dari user. Request tersebut akan diproses dalam sistem, kemudian hasilnya akan dikirim lagi ke user dengan ditampilkan pada layar perangkat mobile. Diharapkan sistem ini
mampu memberikan informasi yang optimal dengan timbal balik dari user dan sistem.
1.2 PERMASALAHAN
Permasalahan yang timbul dari pembuatan proyek akhir ini adalah :
• Bagaimana cara membuat sistem pakar menggunakan tree dari data-data penyakit paru pada anak.
• Bagaimana cara memanage sistem (mengedit, menghapus ataupun menambahkan data) di dalam sistem pakar.
• Bagaimana cara menyajikan informasi tersebut secara optimal dan cocok untuk ditampilkan ke dalam small device.
1.3. BATASAN MASALAH
Batasan-batasan maslah yang digunakan dalam proyek akhir ini adalah :
• Data-data penunjang penyakit paru yang digunakan hanya pada usia anak-anak saja.
• Perangkat mobile yang digunakan adalah handphone ataupun PDA phone.
• Pembangunan sistem pakar menggunakan tree dengan metode inferensi forward dan backward chaining dari data-data penunjang.
• Penyimpanan data-data penunjang menggunakan database MySQL.
• Interaksi antara program dan user menggunakan pertanyaan yang diberikan melalui proses dialog yang memerlukan jawaban ya atau tidak dari user.
• Bahasa pemrograman yang digunakan menggunakan WML dan PHP.
1.4 TUJUAN PROYEK AKHIR
Proyek akhir ini bertujuan untuk membangun sebuah sistem berbasis pengetahuan kedokteran dalam mendiagnosa penyakit paru pada anak yang dapat ditampilkan dalam perangkat mobile, sehingga alasan efisiensi waktu dan kurangnya pengetahuan masyarakat akan kesehatan anak dapat teratasi.
1.5 METODE PROYEK AKHIR
Dalam pembuatan proyek akhir ini meliputi langkah-langkah sebagai berikut :
• Studi literatur.
Dilakukan studi literatur atau tinjauan pustaka tentang konsep dan teori dasar sistem pakar serta pengembangan program WAP.
• Pengumpulan data.
Melakukan proses pencarian data-data penunjang mengenai gejala klinis jenis-jenis penyakit paru anak yang diperoleh dari survei dan studi pustaka ilmu kesehatan anak.
• Perencanaan sistem.
Perencanaan pembuatan sistem meliputi perencanaan sistem pakar dalam perancangan tree serta menyusun rule-rule dan konklusi.
• Penyusunan basis data.
Data-data penunjang yang didapatkan berupa suatu kesimpulan, fakta-fakta dan aturan yang mengatur proses pencarian data yang saling berhubungan satu sama lain disimpan ke dalam basis data MySQL sebagai media penyimpanan.
• Pembuatan program komputer yang meliputi pembuatan antar muka dan mesin inferensi.
Pembuatan program dilakukan menggunakan pemrograman WAP dengan WML dan PHP sebagai aplikasi dalam menampilkan sistem pakar tersebut ke dalam perangkat mobile.
• Uji coba sistem.
Pengujian sistem yang telah dibuat dengan menggunakan emulator WAP ataupun perangkat mobile secara langsung. • Perbaikan/penambahan data.
Setelah sistem diuji coba dan terjadi beberapa kekurangan/kelemahan, maka perlu diperbaiki atau diedit lagi data-data yang ada sehingga sistem yang dibuat lebih bersifat valid lagi hasilnya.
Dari pengujian sistem dan perbaikan/penambahan data dibuat analisa sistemnya apakah bekerja seperti yang direncanakan. • Simpulan.
Dibuat kesimpulan dari pengujian sistem proyek akhir dengan membandingkan apakah hasilnya seperti yang diharapkan pada tujuan proyek akhir sebelumnya.
1.6 SISTEMATIKA PEMBAHASAN
Sistematika pembahasan yang akan diuraikan dalam buku laporan proyek akhir ini terbagi dalam beberapa bab yang akan dibahas sebagai berikut :
BAB I : Pendahuluan.
Bab ini menjelaskan secara umum mengenai latar belakang masalah, permasalahan dengan batasan-batasan masalah ang digunakan, tujuan, metode serta sistematika pembahasan proyek akhir ini.
BAB II : Teori Penunjang.
Bab ini berisi dasar-dasar teoritis kecerdasan buatan dan sistem pakar untuk melandasi pemecahan masalah serta teori-teori sehubungan dengan Wireless Application Protocol (WAP) sebagai teknologi yang digunakan dalam pembuatan proyek akhir ini.
BAB III : Perancangan dan Pembuatan Perangkat Lunak.
Bab ini membahas tentang perancangan umum maupun uraian lebih lanjut mengenai perancangan sistem dalam pembuatan perangkat lunak. Uraian perancangan sistem ini meliputi perancangan data mengenai data input dan output sistem, perancangan proses mengenai bagaimana sistem akan bekerja dengan proses-proses tertentu, maupun perancangan antar muka dalam desain dan implementasi yang akan digunakan dalam pembuatan proyek akhir ini.
BAB IV : Pengujian dan Analisa.
Bab ini menjelaskan tentang pengujian sistem secara umum maupun terperinci. Pengujian sistem secara umum akan membahas mengenai lingkungan uji coba untuk
menggunakan sistem ini. Selanjutnya secara lebih terperinci dijelaskan dalam pengujian sistem meliputi skenario pengujian baik user umum maupun admin, beserta langkah-langkah dalam uji coba sistem. Dari seluruh hasil uji coba tersebut, kemudian dianalisa kembali apakah telah sesuai dengan tujuan pembuatan pada bab I.
BAB V : Penutup
Bab ini berisi simpulan yang telah didapatkan dari hasil uji coba sistem dan analisanya mengenai keterkaitan dengan tujuan pembuatan sistem, dan selanjutnya akan dikemukakan saran-saran mengenai penggunaan sistem serta bahan masukan dari penulis bagi rencana pengembangan proyek akhir untuk masa yang akan datang.
BAB II
TEORI PENUNJANG
2.1 KECERDASAN BUATAN
Kecerdasan Buatan adalah ide-ide untuk membuat suatu perangkat lunak komputer yang memiliki kecerdasan sehingga perangkat lunak komputer tersebut dapat melakukan suatu pekerjaan yang dilakukan oleh manusia. Adapun pekerjaan itu adalah berupa konsultasi yang dapat memberikan suatu informasi berupa saran-saran yang akan sangat berguna.
Kecerdasan Buatan memungkinkan komputer untuk berpikir dengan cara menyederhanakan program. Dengan cara ini, Kecerdasan Buatan dapat menirukan proses belajar manusia sehingga informasi baru dapat diserap dan digunakan sebagai acuan di masa-masa mendatang.
Kecerdasan atau kepandaian itu didapat berdasarkan pengetahuan dan pengalaman, untuk itu agar perangkat lunak yang dikembangkan dapat mempunyai kecerdasan maka perngakat lunak tersebut harus diberi suatu pengetahuan dan kemampuan untuk menalar dari pengetahuan yang telah didapat dalam menemukan solusi atau kesimpulan layaknya seorang pakar dalam bidang tertentu yang bersifat spesifik.
Kecerdasan Buatan menawarkan media dan uji teori kecerdasan. Teori ini dapat dinyatakan dalam bahasa program komputer dan dibuktikan melalui eksekusinya pada komputer nyata.
2.2. SISTEM PAKAR
Secara umum, sistem pakar adalah sistem yang berusaha mengadopsi pengetahuan manusia ke komputer yang dirancang untuk memodelkan kemampuan menyelesaikan masalah seperti layaknya seorang pakar. Dengan sistem pakar ini, orang awam pun dapat menyelesaikan masalahnya atau hanya sekedar mencari suatu informasi berkualitas yang sebenarnya hanya dapat diperoleh dengan bantuan para ahli di bidangnya. Sistem pakar ini juga akan dapat membantu aktivitas
para pakar sebagai asisten yang berpengalaman dan mempunyai asisten yang berpengalaman dan mempunyai pengetahuan yang dibutuhkan.
Dalam penyusunannya, sistem pakar mengkombinasikan kaidah-kaidah penarikan kesimpulan (inference rules) dengan basis
pengetahuan tertentu yang diberikan oleh satu atau lebih pakar dalam bidang tertentu. Kombinasi dari kedua hal tersebut disimpan dalam komputer, yang selanjutnya digunakan dalam proses pengambilan keputusan untuk penyelesaian masalah tertentu.
2.2.1 Ciri-Ciri Sistem Pakar
Sistem pakar yang baik harus memenuhi ciri-ciri sebagai berikut :
• Memiliki informasi yang handal. • Mudah dimodifikasi.
• Dapat digunakan dalam berbagai jenis komputer. • Memiliki kemampuan untuk belajar beradaptasi. 2.2.2 Keuntungan Sistem Pakar
Secara garis besar, banyak manfaat yang dapat diambil dengan adanya sistem pakar, antara lain :
1. Memungkinkan orang awam bisa mengerjakan pekerjaan para ahli.
2. Bisa melakukan proses secara berulang secara otomatis. 3. Menyimpan pengetahuan dan keahlian para pakar. 4. Meningkatkan output dan produktivitas.
5. Meningkatkan kualitas.
6. Mampu mengambil dan melestarikan keahlian para pakar (terutama yang termasuk keahlian langka).
7. Mampu beroperasi dalam lingkungan yang berbahaya. 8. Memiliki kemampuan untuk mengakses pengetahuan. 9. Memiliki reabilitas.
10. Meningkatkan kapabilitas sistem komputer.
11. Memiliki kemampuan untuk bekerja dengan informasi yang tidak lengkap dan mengandung ketidakpastian.
12. Sebagai media pelengkap dalam pelatihan.
13. Meningkatkan kapabilitas dalam penyelesaian masalah. 14. Menghemat waktu dalam pengambilan keputusan.
2.2.3 Kelemahan Sistem Pakar
Di samping memiliki beberapa keuntungan, sistem pakar juga memiliki beberapa kelemahan, antara lain :
1. Biaya yang diperlukan untuk membuat dan memeliharanya sangat mahal.
2. Sulit dikembangkan. Hal ini tentu saja erat kaitannya dengan ketersediaan pakar di bidangnya.
3. Sistem Pakar tidak 100% bernilai benar. 2.2.4 Alasan Pengembangan Sistem Pakar
Sistem pakar sendiri dikembangkan lebih lanjut dengan alasan : • Dapat menyediakan kepakaran setiap waktu dan di berbagai
lokasi.
• Secara otomatis mengerjakan tugas-tugas rutin yang membutuhkan seorang pakar.
• Seorang pakar akan pensiun atau pergi. • Seorang pakar adalah mahal.
• Kepakaran dibutuhkan juga pada lingkungan yang tidak bersahabat.
2.2.5 Modul Penyusun Sistem Pakar
Menurut Staugaard (1987) suatu sistem pakar disusun oleh tiga modul utama yaitu :
1. Modul Penerimaan Pengetahuan (Knowledge Acquisition Mode)
Sistem berada pada modul ini, pada saat ia menerima pengetahuan dari pakar. Proses mengumpulkan pengetahuan-pengetahuan yang akan digunakan untuk pengembangan sistem, dilakukan dengan bantuan knowledge engineer. Peran knowledge engineer adalah sebagai penghubung antara suatu sistem pakar dengan pakarnya.
2. Modul Konsultasi (Consultation Mode)
Pada saat sistem berada pada posisi memberikan jawaban atas permasalahan yang diajukan oleh user, sistem pakar berada dalam modul konsultasi. Pada modul ini, user
berinteraksi dengan sistem dengan menjawab pertanyaan-pertanyaan yang diajukan oleh sistem.
3. Modul Penjelasan (Explanation Mode)
Modul ini menjelaskan proses pengambilan keputusan oleh sistem (bagaimana suatu keputusan dapat diperoleh). 2.2.6 Struktur Sistem Pakar
Komponen utama pada struktur sistem pakar menurut Hu et al (1987) meliputi:
1.Basis Pengetahuan (Knowledge Base)
Basis pengetahuan merupakan inti dari suatu sistem pakar, yaitu berupa representasi pengetahuan dari pakar. Basis pengetahuan tersusun atas fakta dan kaidah. Fakta adalah informasi tentang objek, peristiwa, atau situasi. Kaidah adalah cara untuk membangkitkan suatu fakta baru dari fakta yang sudah diketahui.
2. Mesin Inferensi (Inference Engine)
Mesin inferensi berperan sebagai otak dari sistem pakar. Mesin inferensi berfungsi untuk memandu proses penalaran terhadap suatu kondisi, berdasarkan pada basis pengetahuan yang tersedia.
Di dalam mesin inferensi terjadi proses untuk memanipulasi dan mengarahkan kaidah, model, dan fakta yang disimpan dalam basis pengetahuan dalam rangka mencapai solusi atau kesimpulan. Dalam prosesnya, mesin inferensi menggunakan strategi penalaran dan strategi pengendalian. Strategi penalaran terdiri dari strategi penalaran pasti (Exact Reasoning) dan strategi penalaran tak pasti (Inexact Reasoning). Exact reasoning akan dilakukan jika semua data yang dibutuhkan untuk menarik suatu kesimpulan tersedia, sedangkan inexact reasoning dilakukan pada keadaan sebaliknya.Strategi pengendalian berfungsi sebagai panduan arah dalam melakukan prose penalaran. Terdapat tiga tehnik pengendalian yang sering digunakan, yaitu forward chaining, backward chaining, dan gabungan dari kedua tehnik pengendalian tersebut.
Basis data terdiri atas semua fakta yang diperlukan, dimana fakta-fakta tersebut digunakan untuk memenuhi kondisi dari kaidah-kaidah dalam sistem. Basis data menyimpan semua fakta, baik fakta awal pada saat sistem mulai beroperasi, maupun fakta-fakta yang diperoleh pada saat proses penarikan kesimpulan sedang dilaksanakan. Basis data digunakan untuk menyimpan data hasil observasi dan data lain yang dibutuhkan selama pemrosesan.
4. Antarmuka Pemakai (User Interface)
Fasilitas ini digunakan sebagai perantara komunikasi antara pemakai.dengan komputer.
2.2.7 Teknik Representasi Pengetahuan
Representasi pengetahuan adalah suatu teknik untuk merepresentasikan basis pengetahuan yang diperoleh ke dalam suatu skema/diagram tertentu sehingga dapat diketahui relasi/keterhubungan antara suatu data dengan data yang lain. Teknik ini membantu
knowledge engineer dalam memahami struktur pengetahuan yang akan
dibuat sistem pakarnya.
Terdapat beberapa teknik representasi pengetahuan yang biasa digunakan dalam pengembangan suatu sistem pakar, yaitu :
1. Rule-Based Knowledge
Pengetahuan direpresentasikan dalam suatu bentuk fakta (facts) dan aturan (rules). Bentuk representasi ini terdiri atas premise dan kesimpulan.
2. Frame-Based Knowledge
Pengetahuan direpresentasikan dalam suatu bentuk hirarki atau jaringan frame.
3. Object-Based Knowledge
Pengetahuan direpresentasikan sebagai jaringan dari obyek-obyek. Obyek adalah elemen data yang terdiri dari data dan metoda (proses).
4. Case-Base Reasoning
Pengetahuan direpresentasikan dalam bentuk kesimpulan kasus (cases).
2.2.8 Inferencing dengan Rule : Forward dan Backward Chaining Inferensi dengan rules merupakan implementasi dari modus ponen, yang direfleksikan dalam mekanisme search (pencarian). Dapat
pula mengecek semua rule pada knowledge base dalam arah forward
maupun backward. Proses pencarian berlanjut sampai tidak ada rule
yang dapat digunakan atau sampai sebuah tujuan (goal) tercapai.
Ada dua metode inferencing dengan rules, yaitu forward chaining atau data-driven dan backward chaining atau goal-driven.
a. Backward chaining
• Menggunakan pendekatan goal-driven, dimulai dari
ekspektasi apa yang diinginkan terjadi (hipotesis), kemudian mengecek pada sebab-sebab yang mendukung (ataupun kontradiktif) dari ekspektasi tersebut.
• Jika suatu aplikasi menghasilkan tree yang sempit dan
cukup dalam, maka gunakan backward chaining.
b. Forward chaining
• Forward chaining merupakan grup dari multiple inferensi
yang melakukan pencarian dari suatu maslah kepada solusinya.
• Jika klausa premis sesuai dengan situasi (bernilai TRUE), maka proses akan meng-assert konklusi.
• Forward chaining adalah data-driven karena inferensi
dimulai dengan informasi yang tersedia dan baru konklusi diperoleh.
• Jika suatu aplikasi menghasilkan tree yang lebar dan tidak
dalam, maka gunakan forward chaining.
2.3 WIRELESS APPLICATION PROTOCOL (WAP)
Internet, sejak pertengahan tahun 1990-an hingga kini, telah mengubah cara kita berkomunikasi dan berinteraksi. Internet memungkinkan terjadinya pertukaran informasi secara cepat dalam lingkup yang global, yaitu dunia. Informasi kemudian menjadi wilayah publik, dapat diakses dari manapun.
Perkembangan sistem komunikasi personal nirkabel (wireless)
yang pesat telah membangkitkan gagasan-gagasan tentang akses internet dan informasi dari perangkat komunikasi personal nirkabel dengan tingkat mobilitas tinggi. Bagaimana bisa? Teknologi Wireless Aplication
Protocol (WAP) merupakan sinergi dari kombinasi internet dan dunia komunikasi nirkabel.
2.3.1 Apa itu WAP ?
Wireless Application Protocol (WAP) merupakan protokol bagi perangkat-perangkat nirkabel yang menyediakan layanan komunikasi data bagi pengguna, baik dalam bentuk yang berhubungan dengan telekomunikasi maupun aplikasi-aplikasi berorientasi internet.
Struktur WAP mengadopsi topologi layer-layer yang ada pada Internet Protocol (model TCP/IP). Ini terkait dengan tujuan dibuatnya WAP, yaitu memberikan akses internet bagi alat komunikasi mobile nirkabel.
Protokol mengatur bagaimana format paket data dan layanan-layanan terhadap paket data pada setiap layer, bagaimana suatu layer memberikan layanan kepada layer lain yang berada di atasnya.
2.3.2 Mengembangkan Aplikasi WAP
Pengembangan aplikasi WAP dilakukan dalam suatu lingkungan kerja yang disebut Wireless Application Environment
(WAE). Inti dari WAE ini terdiri dari Wireless Markup Language
(WML) dan Wireless Markup Language Script (WMLScript).
Untuk menjangkau dunia internet, sebuah ponsel dengan teknologi WAP harus berjalan via WAP Gateway. WAP Gateway ini bertindak sebagai perantara, menghubungkan jaringan mobile dan internet dengan menerjemahkan Hypertext TransferProtocol (HTTP)
menjadi Wireless Session Protocol (WSP). Gambar di bawah ini
menunjukkan skema sederhana hubungan antara web server, gateway dan ponsel dengan WAP.
Gambar 2.1 Diagram network pada WAP
Web Server
WML Binary WML
User Agent WAP Gateway
Web server melayani permintaan dari user melalui ponsel untuk sebuah aplikasi WAP. Hubungan ini dilakukan melalui perantara WAP Gateway. Aplikasi dalam WAP dibentuk dalam format WML. Untuk menjalankan suatu aplikasi WAP, sama halnya dengan internet biasa. Kita tinggal mengetikkan URL yang dikehendaki, misalnya :
http://mobileinternet.ericsson.com. Karena itu, untuk membuat aplikasi
WAP yang kita butuhkan adalah sebuah web server untuk menangani permintaan user akan aplikasi WAP, misalnya Apache, Microsoft Internet Information Service (IIS), ataupun PWS (Personal Web Server).
WML merupakan bahasa mark-up yang berbasis pada
Extensible Markup Language (XML). WML adalah analogi dari HTML
yang berjalan pada protokol nirkabel. Tag-tag pada WML mirip dengan tag-tag yang ada pada HTML .
Data WML terstruktur dalam bentuk koleksi kartu atau card. Sebuah koleksi card disebut deck. Tiap deck tersusun dari isi yang terstruktur dan spesifikasi navigasi. Pengguna melakukan navigasi dalam susunan card, melihat isi tiap card, mengisi informasi yang dibutuhkan, membuat pilihan dan bernavigasi ke card selanjutnya atau kembali ke card sebelumnya.
Dalam HTML, user interface ditampilkan dalam bentuk halaman-halaman hypertext. Navigasi dilakukan pengguna dalam card-card tersebut seperti halnya navigasi pada halaman-halaman HTML di mana dalam card pada suatu deck dapat memiliki hyperlink ke card yang lain.
Jika WML merupakan analogi dari HTML pada media nirkabel, maka WMLScript merupakan analogi yang tepat dari JavaScript. WMLScript, seperti halnya JavaScript, berjalan pada sisi client (client side scripting). Bedanya, WMLScript tidak dpat ditempatkan menjadi satu dengan halaman WML yang menggunkan fungsi-fungsi dari WMLScript.
Fungsi-fungsi WMLScript yang akan digunakan oleh halaman WML ditempatkan dalam file yang terpisah. Pemisahan ini memberikan suatu keuntungan, yaitu dalam fokus pembuatan aplikasi. Jika kita bekerja dengan halaman WML, maka kita hanya berfokus pada isi atau user interface halaman yang kita inginkan. Dengan WMLScript, kita berfokus pada pembuatan prosedur atau fungsi dari logika pemrograman.
Aplikasi WML yang kita buat dapat diakses menggunakan browser ang disebut dengan user agent (UA). UA mendownload
halaman WML dan atau WMLScript yang dibutuhkan dan merender halaman tersebut. Hasil render halaman WML amat bergantung pada tipe perangkat yang digunakan. Dan tampilan yang diperoleh mungkin berbeda antara ponsel dengan kemampuan grafis yang baik dengan yang hanya mendukung modus teks.
a. Prolog WML
Statemen pertama dalam sebuah dokumen XML dalam sebuah dokumen WML disebut prolog. prolog ini adalah optional (tidak harus ada), dan mengandung dua baris kode:
• Deklarasi XML: digunakan untuk mendefinisikan versi XML • Deklarasi DTD: penunjuk ke file yang mengandung DTD
dokumen ini.
Contoh prolog adalah sebagai berikut:
<?xml version="1.0"?>
<!DOCTYPE wml PUBLIC "-//WAPFORUM//DTD WML 1.1//EN" "http://www.wapforum.org/DTD/wml_1.1.xml">
Setelah prolog, setiap dokumen XML mengandung sebuah elemen tunggal yang mengandung semua sub elemen dan entity yang lainnya. Seperti kalau di HTML, semua elemen dikurung oleh karakter <> dan </>. Misal :
<element>datadatadata</element>
Hanya boleh ada satu elemen dokumen per dokumen. Dengan WML, elemen dokumennya adalah <wml>; (seperti di html elemen dokumennya adalah <html>) semua elemen lainnya termasuk di dalamnya. Dua cara paling umum untuk menyimpan data dalam dokumen XML adalah dengan element dan attribute.
• Element adalah item-item berstruktur dalam dokumen tersebut yang ditandai dengan tag elemen pembuka dan penutup. Element juga dapat mengandung sub-element.
• Attribute biasanya digunakan untuk mendeskripsikan sebuah elemen.
Contoh, misalkan ada kode spt ini:
<!-- Ini kartu login -->
<card id="LoginCard" title="Login"> Silakan pilih nama user anda. </card>
Dalam kode di atas, element card mengandung attribute id dan title. (Catatan: komentar di WML mirip dengan HTML tetapi harus tampil dalam tag <!-- -->.
b. Element WML yang Valid
WML mendefinisikan sebelumnya sebuah kumpulan element yang dapat dikombinasikan bersama-sama untuk membuat sebuah dokumen WML. Pencantuman Elemen-elemen ini dapat dibagi menjadi dua kelompok: - Element Deck/Card; dan - Element Event.
• Element Deck/Card : wml, card, template, head, access, meta. • Element Event : do, ontimer, onenterforward,
onenterbackward, onpick, onevent, postfield. • Task : go, prev, refresh, noop.
• Variabel : setvar
• User input : input, select, option, optgroup, fieldset. • Anchor, Image, dan Timer : a, anchor, img, timer. • Text Formatting : br, p, table, tr, td.
Setiap elemen di atas dimasukkan ke dalam dokumen dengan sintaks seperti ini:
<element>nilai elemen itu</element>
Jika sebuah elemen tidak punya data di dalamnya (sebagaimana biasanya dalam kasus menformat elemen dengan <br> misalnya), kita dapat menghemat dengan hanya memasukkan satu tag yang ditambahi karakter / (misal: <br/>)
Untuk membuat aplikasi WAP menjadi lebih dinamis dan interaktif, yang mampu memberikan dan menerima respon dari dan ke pengakses, kita dapat menggunakan bahasa-bahasa script yang berjalan pada sisi server (server side-scripting). Dalam proyek akhir ini kita akan menggunakan PHP ( PHP Hypertext Processor), bahasa script server-side yang tangguh, populer di internet dan gratis untuk memberi unsur dinamik dan interaktif pada aplikasi WAP.
Pada prinsipnya, komunikasi antara web server dengan perangkat WAP sesama dengan hubungan antara web server dengan browser berbasis PC, hanya saja dalam hal ini ada satu tahap tambahan. Tahap ekstra yang dibutuhkan adalah transfer informasi oleh WAP gateway. WAP gateway bertindak sebagai perantara antara browser nirkabel dengan server tempat informasi berada.
Gambar 2.2 Proses komunikasi browser nirkabel dengan web server Yang berperan sebagai WAP gateway biasanya adalah perusahaan telekomunikasi yang menyediakan layanan telepon nirkabel atau telepon seluler. Misalkan kita telah membuat sebuah deck yang berisi dua buah card. Kemudian user dengan perangkat nirkabelnya melakukan permintaan atau request terhadap deck tersebut. Maka,
urut-urutan event yang terjadi untuk permintaan user tersebut adalah sebagai berikut :
1. Request dikirimkan ke WAP gateway dengan protokol WAP. WAP gateway, di bawah “kendali” dari perangkat WAP,
WAP GATEWAY WEB SERVER MySQL DATABASE PHP Perangkat Mobile WIRELESS NETWORK
melakukan request untuk URL tertentu dengan menggunakan
protocol HTTP.
2. Request ditransmisikan via internet ke alamat IP dari perangkat WAP (alamat IP dari suatu perangkat WAP ditentukan oleh operator).
3. Request mencapai tujuan akhirnya, yaitu web server. Server membaca header dan memproses permintaan dokumen WAP. Kode program PHP yang terdapat dalam dokumen ini dikompilasi dan diformat sesuai dengan kebutuhan.
4. Dokumen atau deck WAP yang telah diproses ini dikirimkan kembali melalui WAP gateway. Pada gateway, isi dari deck dikompres menjadi data biner dan dikirimkan ke perangkat WAP.
Adalah mungkin (dan sangat mudah) untuk menambahkan unsur dinamik ke dalam WML dengan PHP. Pengembangan aplikasi WAP dengan PHP memungkinkan kita membuat aplikasi seperti database, mailserver, pengiriman pesan, dll. Supaya script PHP dapat didukung oleh perangkat WAP, script ini harus menghasilkan output header WML kepada client. Karena itu, setiap dokumen WML yang berisi kode PHP harus menyertakan baris-baris berikut yang ditempatkan pada awal deck :
<?php
//mengirim header
header(”Content-type:text/vnd.wap.wml”); echo(“<?xml version=\”1.0\”?>”);
echo(”<!DOCTYPE wml PUBLIC \”-//WAPFORUM//DTD WML 1.1//EN\”\”http://www.wapforum.org/DTD/wml_1.1.xml”>”;
?>
Deklarasi ini diperlukan karena PHP secara default mengirim baris Content-type: text/html.
2.3.2.2 Interaksi PHP dengan MySQL
Komunikasi antara user dengan WAP browser dengan web server dapat menjadi lebih interaktif dengan penggunaan database. Dengan adanya PHP yang bekerja pada sisi server, komunikasi interaktif dapat dilakukan dengan antara user dengan server, baik Apache sebagai web server maupun database server MySQL. User yang mengakses
dapat memperoleh data atau informasi dari server dan server dapat menyimpan data yang dikirimkan user dalam database MySQL
Database yang dipakai adalah MySQL dengan beberapa alasan, antara lain karena MySQL gratis dan mudah dipelajari. Dalam PHP terdapat banyak fungsi yang digunakan sebagai penghubung atau antarmuka dengan MySQL sehingga data dalam database dapat dilihat dari internet. Banyak situs di internet yang menggunakan PHP-MySQL dalam mengembangkan situsnya.
BAB III
PERANCANGAN DAN PEMBUATAN
PERANGKAT LUNAK
3.1 RANCANGAN UMUM
Prosedur perancangan sistem secara umum untuk pembangunan sistem pakar pada perangkat mobile dengan WML dan PHP untuk penyakit paru pada anak ini terdiri atas beberapa tahap, antara lain meliputi perancangan :
1. Data
Perancangan data yang dimaksudkan adalah perancangan data-data yang berkaitan dengan pembuatan perangkat lunak, meliputi :
• Data input
Termasuk di dalamnya data-data penunjang sebagai inputan pembuatan sistem.
• Data output
Dari data input di atas, bagaimana sistem akan menggunakannya hingga didapatkan data baru sebagai output sistem.
2. Proses
Perancangan proses yang dimaksudkan adalah bagaimana sistem akan bekerja, proses-proses apa yang digunakan, mulai dari masuknya data input yang kemudian diproses oleh sistem hingga menjadi data output.
3. Antarmuka
Perancangan antarmuka disini mengandung penjelasan tentang penggunaan tree dan keterangannya serta struktur data yang kita gunakan dalam sistem yang kita buat. 3.2 URAIAN PERANCANGAN SISTEM
Perancangan sistem ini terdiri atas beberapa tahap yang akan diuraikan pada sub bab di bawah ini.
3.2.1 Perancangan Data
Dalam perancangan data, akan dijelaskan bagaimana data-data yang terdapat dalam sistem sesuai dengan fungsinya sebagai data input ataupun data output sistem.
3.2.1.1 Data-Data Penyakit dan Gejala Klinisnya 1. Bronkitis
Gejala klinis : • batuk kering
• batuk berdahak setelah 2-3 hari • suara ada lendir
• dahak kental dan kuning • sesak napas
• mengeluh rasa sakit retrostenal • mengi
2. Asma Episodik Jarang Gejala klinis :
• sesak napas
• mengi selama 3-4 hari • batuk selama 10-14 hari • produksi lendir berlebihan • terdapat pada usia 3-6 tahun • serangan 3-4x setahun • gejala timbul di malam hari 3. Asma Episodik Sering
Gejala klinis :
• sesak napas • mengi
• batuk • produksi lendir berlebihan • gejala timbul di malam hari
• terjadi pada umur < 3 tahun, dan 8-13 tahun • serangan 3-4x setahun
• hay fever
4. Asma Kronik/Persisten Gejala klinis :
• terjadi pada umur 6 bulan atau <3 tahun • gejala timbul di malam hari
• gangguan pertumbuhan • sesak napas
• mengi tiap hari • batuk
• produksi lendir berlebihan
5. Asma Episodik Berat dan Berulang Gejala klinis :
• sesak napas • mengi • batuk
• produksi lendir berlebihan • ISPA (infeksi saluran napas atas)
• pada anak kecil dan umur sebelum sekolah 6. Asma Persisten pada Bayi
Gejala klinis : • sesak napas
• mengi dengan takhipnu selama beberapa hari atau beberapa minggu
• batuk
• produksi lendir berlebihan • umur 3-12 bulan 7. Asma Hipersekresi Gejala klinis : • sesak napas • mengi • batuk
• produksi lendir berlebihan • suara napas berderak
• terdapat pada anak kecil dan umur permulaan sekolah
8. Asma karena Beban Fisik Gejala klinis :
• sesak napas • mengi • batuk
• produksi lendir berlebihan • setelah melakukan kegiatan fisik 9. Asma dengan Alergen
• sesak napas • mengi
• batuk malam keras dan kering • batuk terjadi pada jam 1-4 pagi • produksi lendir berlebihan • pada umur 2-6 tahun 10. Batuk Malam
Gejala klinis : • sesak napas • mengi • batuk
• produksi lendir berlebihan • asma pada jam 1-4 pagi 11. Asma Buruk di Pagi Hari
Gejala klinis :
• terjadi pada anak kecil dan bayi • suhu naik mendadak sampai 39-400 C • disertai kejang demam yang tinggi • anak gelisah
• pernapasan cepat dan dangkal • pernapasan cuping hidung • sianosis sekitar hidung dan mulut • disertai muntah dan diare 12. Bronkopneumonia
Gejala klinis : • badan menggigil • bayi kejang
• suhu naik sampai 39-400 C • sesak napas
• pernapasan cuping hidung • sianosis sekitar hidung dan mulut • nyeri pada dada
• batuk mula-mula kering dan berdahak
• anak lebih suka tiduran pada sebelah dada yang terkena
13. Pneumonia Lobaris Gejala klinis :
• ISPA • batuk pilek • sesak napas
• pernapasan dangkal dan cepat • anak gelisah,
• sianotik
• pernapasan cuping hidung • mengi
14. Bronkiolitis Akut Gejala klinis :
• disebabkan oleh penyakit lain seperti : asma, bronkitis, bronkopneumonia
15. Atelektasis Gejala klinis :
• terjadi 24 jam setelah operasi • dispnu (sesak napas)
• sianosis (kebiruan) • takikardia (nadi cepat) • nyeri dada
• gelisah
• kenaikan suhu badan 16. Atelektasis Masif
Gejala klinis : • dispnu ekspirator • ronki basah dan nyaring 17. Emfisema Obstruktif
Gejala klinis :
• krepitasi (ada udara) di daerah kulit yang emfisematis
18. Emfisema Bulosa Gejala klinis :
• nyeri di sisi toraks yang terkena • dispnu
• batuk • bersin
• karena latihan jasmani yang berat 19. Pneumotoraks
Gejala klinis : • sesak napas
• mengi • batuk
• suara adanya lendir
• setelah melakukan kegiatan fisik yang berlebihan 20. Empiema Torasis
Gejala klinis :
• suhu mendadak tinggi • takikardia
• dispnea • sianosis • batuk-batuk • tampak sakit berat • demam remiten
Data-data di atas adalah data tentang berbagai jeins penyakit paru pada anak beserta gejala-gejala klinis yang ditimbulkannya. Data tersebut merupakan data awal sebagai inputan dari sistem sebelum diproses menjadi data output. 3.2.1.2 Penyusunan Basis Data
Basis Data merupakan suatu media penyimpanan yang digunakan untuk menyimpan data-data penunjang sebagai inputan sistem dan kemudian diolah menjadi data output sistem. Basis Data yang dibuat pada proyek akhir ini menggunakan MySQL.
Di bawah ini adalah tahap-tahap penyusunan basis data yang digunakan:
3.2.1.2.1 Pembuatan Tabel
Gambar 3.1 Struktur tabel penyakit
Tabel penyakit digunakan untuk menyimpan data jenis-jenis penyakit paru pada anak.
Field id_p merupakan nilai id yang diset sebagai primary key
pada tabel penyakit.
Field nama_peny merupakan keterangan nama jenis penyakit paru pada anak.
Contoh tabel :
Tabel 1. Tabel Penyakit
b. Desain tabel gejala
Gambar 3.2 Struktur tabel gejala
Tabel gejala digunakan untuk menyimpan data berbagai macam gejala klinis penyakit paru pada anak.
Field id_g merupakan nilai id yang diset sebagai primary key
Field gejala_peny merupakan keterangan nama jenis penyakit paru pada anak.
Contoh tabel :
Tabel 2. Tabel gejala_penyakit
c. Desain tabel gejala_penyakit
Gambar 3.3 Struktur tabel gejala_penyakit
Tabel gejala_penyakit digunakan untuk menampung rule jenis penyakit yang berhubungan dengan berbagai macam gejala klinis penyakit paru pada anak.
Field id_p merupakan foreign key yang berhubungan dengan
id_p pada tabel penyakit.
Field id_g merupakan foreign key yang berhubungan dengan
id_g pada tabel gejala.
Contoh tabel :
d. Desain tabel pertanyaan
Gambar 3.4 Struktur tabel pertanyaan
Tabel pertanyaan digunakan untuk mengatur rule berupa gejala yang akan ditampilkan sebagai pertanyaan sesuai kode yang saling berhubungan untuk didapatkan suatu kesimpulan.
Field Kode merupakan kode tiap pertanyaan yang akan ditampilkan.
Field tny_sblm merupakan kode dari pertanyaan yang telah diajukan sebelumnya.
Field tny_skrg merupakan id gejala yang akan ditampilkan sebagai pertanyaan untuk user.
Field tny_ya merupakan kode pertanyaan selanjutnya jika pada pertanyaan saat ini memilih jawaban ’Yes’.
Field tny_tdk merupakan kode pertanyaan selanjutnya jika pada pertanyaan saat ini memilih jawaban ’No’.
Contoh tabel :
3.2.1.2.2 Pembuatan Relasi Antar Tabel
Setelah tabel dibuat, maka tabel-tabel tersebut akan direlasikan. Hal ini akan sangat berguna dalam proses pengeditan data.
Tabel pertanyaan akan berelasi dengan tabel gejala dan tabel penyakit.
Tabel gejala akan berelasi dengan tabel pertanyaan dan tabel gejala_penyakit.
Tabel penyakit akan berelasi dengan tabel pertanyaan dan tabel gejala_penyakit.
Tabel gejala_penyakit akan berelasi dengan tabel gejala dan tabel penyakit.
Di bawah ini adalah skema relasi antar tabel yang telah kita buat pada database sebelumnya.
Gambar 3.5 Relationship antar tabel
3.2.2 Perancangan Proses Kode tny_sblm tny_skrg tny_ya tny_tdk pertanyaan id_g gejala_peny id_p nama_peny id_g id_p gejala penyakit gejala_penyakit
Perancangan proses akan menjelaskan bagaimana sistem bekerja untuk mengolah data input menjadi data output dengan fungsi-fungsi yang telah direncanakan. Untuk perlu diketahui, bahwa sistem ini akan digunakan oleh dua user, yaitu user penderita (umum) dan user administrator.
3.2.2.1 Diagram Alir Sistem
Di bawah ini akan ditampilkan diagram alir sistem user menggunakan metode forward dan backward chaining, serta diagram alir manajemen sistem dalam mengedit data melalui proses tambah, hapus atau update data.
a. Diagram Alir Sistem User
Diagram alir sistem user adalah diagram yang menunjukkan bagaimana aliran proses yang terjadi dalam sistem user. Bagaimana aliran proses jika menggunakan metode backward/forward chaining akan dijelaskan lebih lanjut di dalam sub bab ini.

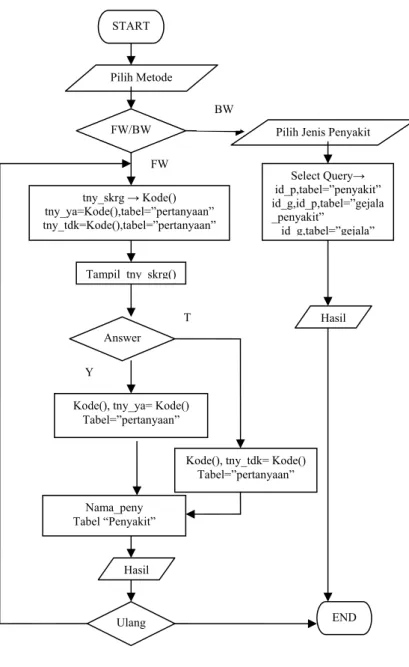

Gambar 3.6 Diagram alir sistem user
START
Pilih Metode
FW/BW Pilih Jenis Penyakit
tny_skrg → Kode() tny_ya=Kode(),tabel=”pertanyaan” tny_tdk=Kode(),tabel=”pertanyaan”
Answer
Kode(), tny_ya= Kode() Tabel=”pertanyaan” Nama_peny Tabel “Penyakit” Hasil Ulang Select Query→ id_p,tabel=”penyakit” id_g,id_p,tabel=”gejala _penyakit” id g,tabel=”gejala” Hasil
Kode(), tny_tdk= Kode() Tabel=”pertanyaan” END Tampil tny skrg() BW FW T Y
Dari diagram alir di atas, dapat dijelaskan langkah-langkah proses yang dilakukan adalah sebagai berikut :
Saat kita mulai menjalankan sistem, kita berada pada posisi START. Kemudian kita pilih metode yang akan digunakan. Pilihan metode berupa FW untuk representasi Forward Chaining dan BW untuk representasi Backward Chaining.
Bila memilih metode BW, selanjutnya kita akan memilih jenis penyakit yang kita inginkan. Dari jenis penyakit yang kita pilih tersebut, sistem akan melakukan query select id_p pada tabel penyakit,id_g dan id_p pada tabel gejala_penyakit, yang kemudian diquerykan dengan id_g paad tabel gejala. Maka, akan didapatkan hasil gejala-gejala klinis yang berhubungan dnegan penyakit yang kita pilih sebelumnya.
Bila memilih metode FW,pertama kali kita akan melakukan select kode pertama pada tabel pertanyaan. Dari hasil select tersebut, akan ditampilkan gejala pada tny_skrg milik tabel pertanyaan kode pertama. Kemudian user menginputkan jawaban Ya (Yes) atau Tidak (No).
Jika user menginputkan jawaban Ya, maka sistem akan menuju pada kode untuk tny_ya dari kode sebelumnya. Apabila pada kode sekarang didapatkan bahwa tny_ya berisi kode penyakit, maka melakukan select nama_peny pada tabel penyakit. Sehingga didapatkanlah hasil nama penyakit yang didiagnosa.
Jika user menginputkan jawaban Tidak, maka sistem akan menuju pada kode untuk tny_tdk dari kode sebelumnya. Apabila pada kode sekarang didapatkan bahwa tny_tdk berisi kode penyakit, maka melakukan select nama_peny pada tabel penyakit. Sehingga didapatkanlah hasil nama penyakit yang didiagnosa.
Apabila saat user memilih jawaban ya/tidak bukan didapatkan id penyakit tetapi kode pertanyaan selanjutnya, maka kembali ke proses awal FW. Jika sebaliknya, menuju ke posisi END.
b. Diagram Alir Manajemen Sistem
Gambar 3.7 Diagram alir manajemen sistem
Dari diagram alir di atas, dapat dijelaskan langkah-langkah proses yang dilakukan adalah sebagai berikut :
Saat kita mulai menjalankan sistem, kita berada pada posisi START. Selanjutnya, admin akan diberi pilihan mode edit yang akan digunakan. Mode edit yang tersedia adalah tambah, hapus dan update data.
Setelah melalui proses-proses edit yang dipilih, maka tiap-tiap mode edit akan berakhir pada posisi END sebagai tanda pengakhiran program.
1. Mode Edit Tambah Data start Pilih mode edit 1 end 2 3 4
Gambar 3.8 Diagram alir mode edit tambah data
Dari diagram alir di atas, dapat dijelaskan langkah-langkah proses yang dilakukan adalah sebagai berikut :
Admin akan diberi pilihan untuk menambah gejala atau penyakit dengan gejalanya. Penambahan penyakit yang baru haruslah diikuti pengisian gejala yang baru pula.
Bila memilih untuk menambah gejala yang baru, maka admin harus memilih penyakit mana yang diberi gejala tersebut. Setelah memilih jenis penyakitnya, admin harus memasukkan id dan nama gejala yang baru. Kemudian informasi tersebut akan diproses dengan proses create gejala baru pada tabel gejala, gejala_penyakit, dan pertanyaan. Selanjutnya, sistem akan menampilkan penambahan gejala tersebut sebagai gejala tambahan pada penyakit yang dipilih.
Sedangkan bila memilih untuk menambah penyakit yang baru, maka admin harus memasukkan id dan nama penyakit yang baru. Setelah memasukkan, akan terjadi proses penambahan penyakit tersebut
tambah
gejala penyakit
Select tabel “penyakit”
Create new gejala, Tabel=”gejala”, Tabel=”gejala_penyakit”,
Tabel=”pertanyaan”
hasil Create new penyakit,
Tabel=”penyakit”,Tabel=”pertanyaan”
hasil
Create new gejala, Tabel=”gejala”,
Tabel=”gejala_penyakit”,Tabel =”pertanyaan”
hasil
1
4 Input id_g, nama
gejala Input id_p, nama
penyakit
Input id_g, nama gejala
pada tabel penyakit. Kemudian, sistem akan menampilkan penambahan penyakit tersebut.
Selanjutnya, admin harus memasukkan id dan gejala yang baru. Kemudian informasi tersebut akan diproses dengan proses create gejala baru pada tabel gejala, gejala_penyakit, dan pertanyaan. Langkah berikutnya, sistem akan menampilkan penambahan gejala tersebut sebagai gejala tambahan pada penaykit yang dipilih.
Jika proses-proses di atas telah dilakukan, sistem akan menuju kondisi END.
2. Mode Edit Hapus Data
Gambar 3.9 Diagram alir mode edit hapus data
Dari diagram alir di atas, dapat dijelaskan langkah-langkah proses yang dilakukan adalah sebagai berikut :
Admin akan diberi pilihan untuk melakukan penghapusan gejala penyakit atau penyakit.
Jika admin memilih untuk menghapus gejala, admin harus memasukkan id gejala yang dipilih. Kemudian sistem akan melakukan select id tersebut pada tabel gejala, gejala_penyakit dan pertanyaan. Setelah sistem melakukan select, maka sistem akan melakukan proses
hapus Select tabel=”gejala”, Tabel=”gejala_penyakit”, Tabel=”pertanyaan” Delete gejala hasil Select tabel=”penyakit”, Tabel=”gejala_penyakit”, Tabel=”pertanyaan” Delete penyakit hasil gejala penyakit 2 4 Input id_p Input id_g
delete gejala tersebut. Selanjutnya, sistem akan menampilkan hasil delete yang telah dilakukan.
Jika admin memilih untuk menghapus penyakit, admin harus memasukkan id penyakit yang dipilih. Kemudian sistem akan melakukan select id tersebut pada tabel penyakit, gejala_penyakit dan pertanyaan. Setelah sistem melakukan select, maka sistem akan melakukan proses delete penyakit tersebut. Selanjutnya, sistem akan menampilkan hasil delete yang telah dilakukan.
Bila proses-proses di atas telah dilakukan, sistem akan menuju kondisi END.
3. Mode Edit Update Data
Gambar 3.10 Diagram alir mode edit update data
Dari diagram alir di atas, dapat dijelaskan langkah-langkah proses yang dilakukan adalah sebagai berikut :
Admin akan diberi pilihan untuk melakukan peng-update-an gejala penyakit atau penyakit.
Jika admin memilih untuk meng-update gejala, admin harus memasukkan id gejala yang dipilih. Kemudian sistem akan melakukan
update Select tabel=”gejala” Update gejala hasil Select tabel=”penyakit” Update penyakit hasil gejala penyakit 3 4 Input id_p Input nama penyakit baru Input id_g
Input nama gejala baru
select id tersebut pada tabel gejala. Setelah sistem melakukan select, maka sistem akan meminta admin memasukkan nama gejala yang baru. Selanjutnya, sistem akan melakukan proses update data lama dengan yang baru. Barulah kemudian sistem menampilkan hasil proses update.
Jika admin memilih untuk meng-update penyakit, admin harus memasukkan id penyakit yang dipilih. Kemudian sistem akan melakukan select id tersebut pada tabel penyakit. Setelah sistem melakukan select, maka sistem akan meminta admin memasukkan nama penyakit yang baru. Selanjutnya, sistem akan melakukan proses update data lama dengan yang baru. Barulah kemudian sistem menampilkan hasil proses update.
Bila proses-proses di atas telah dilakukan, sistem akan menuju kondisi END.
3.2.2.2 Fungsi-fungsi yang Digunakan dalam Sistem
Di dalam proses sistem, akan digunakan fungsi-fungsi yang berbeda baik untuk user umum maupun user admin.
Pada sistem user, akan digunakan fungsi-fungsi seperti di bawah ini :
a. Backward chaining
Fungsi ini terdapat di lampiran pada file mcmpeny.php.
Pada proses ini, pertama-tama user akan diberikan pilihan mengenai berbagai jenis penyakit paru pada anak. Pilihan user kemudian akan men-select semua gejala yang berhubungan dengan jenis penyakit yang dipilih untuk ditampilkan informasinya.
b. Forward chaining
Fungsi ini terdapat di lampiran pada file konsul.php.
Pada proses ini, pertama-tama user akan diberi pertanyaan mengenai gejala yang paling umum dialami untuk semua jenis penyakit paru anak. User diberikan pilihan jawaban, pilihan jawaban ’Yes’ untuk representasi user mengalami gejala tersebut dan jawaban ’No’ untuk representasi user tidak mengalami gejala tersebut.
Dari pilihan jawaban itulah, maka sistem akan mengarah pada kode pertanyaan yang dituju. Kode pertanyaan yang dituju akan
menampilkan gejala selanjutnya sebagai pertanyaan berikutnya. Tentunya pertanyaan yang tampil hanya untuk gejala-gejala yang berkaitan saja dengan mengarah pada suatu jenis penyakit tertentu. Begitu seterusnya sistem akan berjalan hingga didapatkan kode pertanyaan berikutnya yang berisi kesimpulan penyakit yang diderita.
Sedangkan pada user admin, akan digunakan fungsi-fungsi seperti di bawah ini :
1. Tambah data
Dalam proses tambah data ini meliputi penambahan gejala penyakit dan penyakit.
a) Gejala penyakit
Fungsi ini terdapat di lampiran pada file addgp2.php dan
insert.php.
Pada proses penambahan gejala penyakit ini, akan terjadi penambahan pada tabel gejala, gejala_penyakit, dan pertanyaan. Fungsi di atas adalah fungsi yang digunakan pada perubahan dalam tabel pertanyaan. Perubahan pada tabel pertanyaan akan menambah tiap kode pertanyaan setelah kode yang disisipkan. Sedangkan untuk kode sebelum kode yang disisipkan tidak ada perubahan.
b) Penyakit
Fungsi ini terdapat di lampiran pada file addp.php dan
addgp221.php
Pada proses penambahan penyakit ini, akan terjadi penambahan pada tabel penyakit, gejala_penyakit, dan pertanyaan. Untuk penyakit baru ini tentunya memiliki gejala-gejala klinis yang baru pula, maka proses penambahan gejalanya sendiri sama dengan proses penambahan gejala penyakit sebelumnya.
2. Hapus data
Dalam proses hapus data ini meliputi penghapusan gejala penyakit dan penyakit.
a) Gejala penyakit
Fungsi ini terdapat di lampiran pada file delg2.php.
Pada proses penghapusan gejala penyakit ini, akan terjadi penghapusan pada tabel gejala, gejala_penyakit, dan pertanyaan. Fungsi di atas kita gunakan saat ada perubahan dalam tabel pertanyaan. Untuk kode setelah gejala yang dihapus, maka kode pertanyaan akan berkurang sebanyak jumlah gejala yang dihapus.
b) Penyakit
Fungsi ini terdapat di lampiran pada file delp2.php.
Pada proses penghapusan penyakit ini, akan terjadi penghapusan pada tabel penyakit, gejala_penyakit, dan pertanyaan. Di dalam tabel pertanyaan, untuk kode pertanyaan yang penyakitnya dihapus, maka isi tabel pertanyaan tersebut menjadi penyakit berinisial Ptd.
3. Update data
Dalam proses edit data ini meliputi pengeditan gejala penyakit dan penyakit.
a) Gejala penyakit
Fungsi ini terdapat di lampiran pada file upgej3.php.
Pada proses pengeditan gejala penyakit ini, akan terjadi pengeditan pada tabel gejala, gejala_penyakit, dan pertanyaan. Data baru akan tersimpan dalam tabel-tabel tersebut setelah di-update.
b) Penyakit
Pada proses pengeditan penyakit ini, akan terjadi penghapusan pada tabel penyakit, gejala_penyakit, dan pertanyaan. Data baru akan tersimpan dalam tabel-tabel tersebut setelah di-update.
3.2.3 Perancangan Antarmuka
User interface merupakan bagian dari sistem pakar yang digunakan sebagai media atau alat komunikasi antar user dan sistem. Di dalam user interface ini dibedakan dua user :
• User penderita (umum) adalah user yang menggunakan
sistem pakar ini untuk mencari informasi dari gangguan-gangguan yang dideritanya atau sekedar mencari informasi jenis-jenis penyakit paru pada anak beserta gejalanya. • User administrator adalah user yang bertugas untuk
melakukan proses editing, penambahan dan perawatan data di dalam sistem pakar jika diperlukan perubahan
3.2.3.1 Pembuatan Tree
Pembuatan tree pada data digunakan untuk mempermudah dalam proses penalaran data yang akan dimasukkan ke dalam database pada program yang telah dibuat. Proses penalaran yang digunakan akan menggunakan proses penalaran dengan metode forward dan backward chaining.
Gambar 3.11 Tampilan proses sistem pakar
Dari gambar di atas dapat dijelaskan bahwa terdapat dua metode dalam sistem pakar, yaitu :
• Forward chaining
Gejala Klinis Penyakit forward
User harus mengetahui gejala-gejala klinis yang diderita sebagai bahan untuk menjawab pertanyaan yang diberikan oleh program. Pertanyaan yang diberikan berupa gejala yang saling berhubungan dengan gejala-gejala yang telah dijawab sebelumnya, hingga didapatkan kesimpulan diagnosa jenis penyakitnya.
• Backward chaining
User dapat mengetahui informasi mengenai berbagai macam jenis penyakit dengan gejala-gejala klinis yang ditimbulkannya.
Tree dan kode penyakit serta gejala terdapat pada halaman lampiran .
Dari tree yang terlampir pada lampiran, maka dapat dijelaskan sebagai berikut :
Sebagai root, gejala 5 (dengan asumsi penulisan diawali huruf G untuk semua gejala yang tersimpan dalam database, misal : G5) adalah gejala yang paling banyak dijumpai pada berbagai jenis penyakit paru pada anak.
Jika gejala 5 memang dialami user, dalam asumsi pilihan adalah Ya (Yes), maka gejala 1 akan ditanyakan sebagai pertanyaan selanjutnya.
Apabila gejala 1 memang dialami (Ya/Yes), maka akan ditampilkan gejala 3 untuk pertanyaan selanjutnya, sebaliknya jika tidak dialami (Tidak/No), maka gejala 20 yang akan ditampilkan sebagai pertanyaan selanjutnya.
Sedangkan jika gejala 5 memang tidak dialami user, dalam asumsi pilihan adalah Tidak (No), maka gejala 29 akan ditanyakan sebagai pertanyaan selanjutnya.
Apabila gejala 29 memang dialami (Ya/Yes), maka akan ditampilkan penyakit dengan id : R (dengan asumsi penulisan diawali huruf P untuk semua jenis penyakit yang tersimpan dalam database, misal : PR) sebagai hasil/kesimpulan diagnosa, sebaliknya jika tidak dialami (Tidak/No), maka gejala 20 yang akan ditampilkan sebagai pertanyaan selanjutnya.
Maka, proses-proses di atas akan berlangsung terus menerus hingga didapatkan hasil/kesimpulan dari tiap-tiap percabangan.
