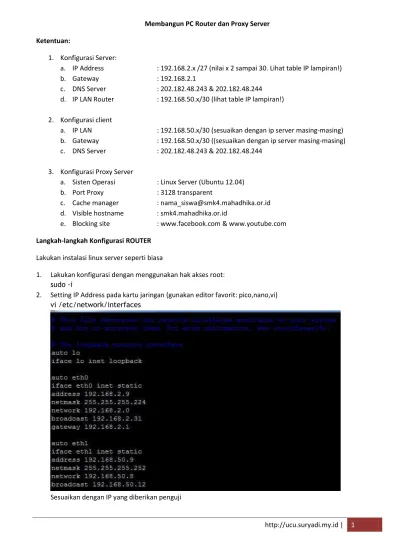

http://ucu.suryadi.my.id | 1 Membangun PC Router dan Proxy Server
Ketentuan:
1. Konfigurasi Server:
a. IP Address : 192.168.2.x /27 (nilai x 2 sampai 30. Lihat table IP lampiran!)
b. Gateway : 192.168.2.1
c. DNS Server : 202.182.48.243 & 202.182.48.244 d. IP LAN Router : 192.168.50.x/30 (lihat table IP lampiran!)
2. Konfigurasi client
a. IP LAN : 192.168.50.x/30 (sesuaikan dengan ip server masing-masing) b. Gateway : 192.168.50.x/30 ((sesuaikan dengan ip server masing-masing) c. DNS Server : 202.182.48.243 & 202.182.48.244
3. Konfigurasi Proxy Server
a. Sisten Operasi : Linux Server (Ubuntu 12.04) b. Port Proxy : 3128 transparent
c. Cache manager : [email protected] d. Visible hostname : smk4.mahadhika.or.id
e. Blocking site : www.facebook.com & www.youtube.com
Langkah-langkah Konfigurasi ROUTER Lakukan instalasi linux server seperti biasa
1. Lakukan konfigurasi dengan menggunakan hak akses root: sudo -i
2. Setting IP Address pada kartu jaringan (gunakan editor favorit: pico,nano,vi) vi /etc/network/interfaces
http://ucu.suryadi.my.id | 2 Isi konfigurasi, seperti berikut:
auto eth0
iface eth0 inet static address 192.168.2.9
iface eth1 inet static address 192.168.50.9 netmask 255.255.255.252 network 192.168.50.8 broadcast 192.168.50.12
3. Simpan perubahan dan restart network dengan perintah: /etc/init.d/networking restart
Hingga keluar tampilan seperti berikut:
4. Buat file resolv untuk menyimpan DNS Server vi /etc/resolv.conf
Dengan isi konfigurasi:
http://ucu.suryadi.my.id | 3 5. Simpan perubahan dan lakukan pengujian dengan ping ke IP Gateway dan internet
6. Aktifkan IP Forward dengan perintah vi /etc/sysctl.conf
Hilangkan tanda pagar pada tulisan #net.ipv4.ip_forward=1 Sehingga menjadi:
Simpan perubahan
7. Ketikkan ip table berikut untuk memberikan akses internet kepada client (sesuaikan dengan ip masing-masing!!)
iptables -t nat -A POSTROUTING -s 192.168.50.8/30 -j MASQUERADE [enter] kemudian simpan dengan mengetikkan:
http://ucu.suryadi.my.id | 4 8. Buka kembali konfigurasi network untuk menyimpan iptables yang tadi diberikan:
vi /etc/network/interfaces
Kemudian ketikkan konfigurasi berikut
pre-up iptables-restore < /etc/iptable-simpan
9. Hubungkan pc client menggunakan kabel cross pada eth1. Masukkan IP address untuk client seperti berikut:
http://ucu.suryadi.my.id | 6 Langkah-langkah Konfigurasi PROXY SERVER
1. Lakukan update pada paket-paket yang diperlukan apt-get update
2. Install squid3 dengan perintah apt-get install –y squid
3. Backup config squid dengan perintah
cp /etc/squid3/squid.conf /etc/squid3/squid.conf.bak
Buka file configurasi dengan perintah (gunakan editor favorit:pico,nano,vi) vi /etc/squid3/squid.conf
4. Gunakan CTRL+W pada pico atau / pada vi untuk pencarian. Ketikkan: http_port 3128 Ubah menjadi : http_port 3128 transparent
5. Gunakan CTRL+W pada pico atau / pada vi untuk pencarian. Ketikkan: INSERT YOUR OWN Tambahkan baris-baris berikut:
acl sekolah src 192.168.50.8/30
acl blok_situs url_regex "/etc/squid3/blok_situs.txt"
http_access deny blok_situs http_access allow sekolah
6. Gunakan CTRL+W pada pico atau / pada vi untuk pencarian. Ketikkan: cache_mgr Tambahkan sehingga menjadi:
http://ucu.suryadi.my.id | 7 7. Gunakan CTRL+W pada pico atau / pada vi untuk pencarian. Ketikkan: visible_hostname
Tambahkan sehingga menjadi:
visible_hostname smk4.mahadhika.or.id
8. Simpan perubahan
9. Buat file untuk menyimpan alamat website yang akan diblok vi /etc/squid3/blok_situs.txt
Isikan di dalamnya: www.facebook.com www.youtube.com
Simpan perubahan
http://ucu.suryadi.my.id | 8 11. Berikan perintah iptable untuk membelokkan koneksi internet client ke proxy server melalui ke port 3128
iptables -t nat -A PREROUTING -s 192.168.50.8/30 -p tcp --dport 80 -j REDIRECT --to-port 3128 kemudian simpan dengan perintah
iptables-save > /etc/iptable-simpan
12. Untuk mengecek tersimpannya ip table, lakukan perintah cat /etc/iptable-simpan
akan tampil daftar iptable yang sudah kita berikan sebelumnya
Perhatikan kalimat yang digaris bawah. Iptables kita sudah tersimpan di sistem Pengecekan dapat dilakukan juga dengan perintah:
iptables -t nat –nL
http://ucu.suryadi.my.id | 9
13. Buka PC Client dan coba buka alamat www.facebook.com. Apabila konfigurasi berhasil, maka website tersebut akan diblokir:
Kalimat didalam kotak merah merupakan implementasi dari konfigurasi squid dalam: cache_mgr -> alamat email administrator
visible_hostname -> alamat website sekolah
14. Cek aktivitas koneksi client dengan perintah: tail -f /var/log/squid3/access.log
