35
DAFTAR LAMPIRAN
Lampiran 1. Flowchart Penelitian
Merancang bentuk alat
Menggambar dan menentukan dimensi alat
Memilih bahan Mulai
Digerinda permukaan yang kasar Diukur bahan yang
akan digunakan
Dipotong bahan yangdigunakan sesuai dengan dimensi pada gambar
Merangkai alat
Pengelasan
Pengecatan
Analisa data Pengujian Alat
Pengukuran Parameter a
b
Data layak?
Lampiran 2. Data kapasitas alat
Tabel 1. Data kapasitas alat
Ulangan
Berat
Tertampung Waktu Kapasitas Efektif Alat
(Kg) (menit) (Kg/Jam)
I 3,60 14,37 15,03
II 1,55 8,38 11,09
III 1,24 7,05 10,55
Rata-rata 2,13 9,94 12,22
Kapasitas efektif rata-rata alat = berat melinjo tertampung (kg ) waktu pemetikan (jam )
Lampiran 3. Data Persentase Kerusakan hasil
Tabel 2. Data persentase kerusakan hasil
Ulangan
Berat Tertampung
Berat Melinjo Rusak
Persentase kerusakan hasil
(Kg) (kg) (%)
I 3,60 0,180 5,0
II 1,55 0,070 4,5
III 1,24 0,053 4,2
Rata-rata 2,13 0,100 4,6
Persentase Bahan Rusak rata-rata = berat melinjo yang rusak (kg )
berat melinjo tertampung (kg )x100% = 2,13 kg
Lampiran 4.Analisis Ekonomi
I. Unsur produksi
1. Biaya Pembuatan Alat
a. Bahan = Rp 882.150 berdasarkan tahun 2012)
II. Perhitungan biaya produksi
1. Biaya Tetap (BT)
= (1.437.150 – 143.715)/5 = Rp 258.687/tahun 2. Bunga modal dan asuransi
Bunga modal pada bulan Agustus 16% dan Asuransi 2 %
Berdasarkan Persamaan (4) besarnya biaya bunga modal dan asuransi
dapat dihitung sebagai berikut I=
n 1. Biaya Tidak Tetap (BTT)
1. Biaya perbaikan alat (reparasi)
Berdasarkan Persamaan (5) besarnya biaya reparasi
2. Biaya listrik
Aki 5A= 12 volt = 60 Watt = 0,06 KWatt
Biaya listrik = 0,6 kW x Rp. 467,6/kWH = Rp 28,056/jam 3. Biaya operator
Biaya operator = Rp 5.000 / jam
Total Biaya Tidak Tetap (BTT) = Rp 5.034,523/jam Biaya pemetikan buah melinjo
Berdasarkan Persamaan (2) besarnya biaya pokok
Lampiran 5. Break even point
Berdasarkan persamaan (3) besarnya break even pointdapat dihitung dengan formulasi sebagai berikut :
N = F (R−V)
Biaya tetap (F) melinjo = Rp 457.013,7 /tahun (1 tahun = 2400 jam) = Rp 457.013,7 / 2400 jam
= Rp 190,43 / jam
(1 jam = 12,22 kg Melinjo) = Rp 190,43 / 12,22 kg = Rp 15,58 / kg
Biaya tidak tetap (V) melinjo = Rp 5.034,523 / jam (1 jam = 12,22 kg) = Rp 5.034,523 / 12,22 kg
= Rp 411,990 / kg
Penerimaan dari tiap kg produksi = (20% x (F+V)) + (F+V)
= (20% x (Rp 15,58/kg + Rp411,990/kg)) + (Rp 15,58/kg + Rp 411,990/kg))
= (20% x Rp 360,453/kg) + (Rp 360,453/kg) = Rp 509,484/kg
Alat ini akan mencapai Break even point jika alat telah memetik melinjko
Lampiran 6. Net present value
Berdasarkan persamaan (2) nilai NPV alat ini dapat dihitung dengan rumus sebagai berikut:
CIF – COF ≥ 0
Investasi : Rp 1.437.150,00
Pendapatan : Rp 14.942.146,75/tahun
Nilai akhir : Rp 143.715,00
Pembiayaan : Rp 12.082.855,2/tahun Keuntungan yang diharapkan : Rp 16%
Keuntungan yang diprediksi : Rp 20%
Umur alat : 5 tahun
Cash in flow 16%
Jumlah COF : Rp 39.562.892,78/ tahun
NPV 16 % : COF – CIF
: Rp 39.562.892,78 – Rp.68.422,7115 : Rp 39.494.470,07 / tahun
Cash inflow 20%
1. Penerimaan : pendapatan x (P/A, 20%, 5) : Rp 14.942.146,75/tahun x2,9906 : Rp 44.685.984,07 : Rp 12.082.855,2/tahunx 2,9906 : Rp 36.134.986,76
Jumlah COF : Rp 36.134.986,76
NPV 20% : COF – CIF
: Rp 36.134.986,76– Rp. 57.759,0585 : Rp 36.077.227,7 /tahun
Lampiran 7. Internal rate of return
IRR = i1 +
NPV 1
(NPV2−NPV 1)(
i
2−i
1)IRR = 20% +
,7 36.077.227 ,07
39.494.470
,7 36.077.227 Rp.
Rp
Rp − (20%-16%)
IRR = 62,22%
Lampiran 8. Perbandingan beberapa parameter alat pemetik buah mekanis dengan alat manual
Tabel 9. Perbandingan alat pemetik buah mekanis dengan alat manual
Parameter Alat pemetik buah mekanis Alat pemetik buah manual
Dimensi 500 cm x 30 cm 180 cm
Kapasitas alat 12,22 kg/jam 120-160kg/jam
Berat tertampung 2,5 kg 1,5 kg
% buah rusak 4,6 % 4,7% - 6,4 %
Jaring 50mesh -
Elektromotor 12 volt -
Daya 0,06 kW 0,12 kW
Komoditi Melinjo, asam jawa, rambutan rambutan
Kelebihan Praktis, kapasitas tinggi, ringan
Lampiran 9. Tabel suku bunga
Tabel 10. Tingkat suku bunga dengan hubungan P/F
Tahun Tingkat suku bunga
15% 16% 17% 20%
Tabel 11. Tingkat suku bunga dengan hubungan P/A
Tahun Tingkat suku bunga P/A

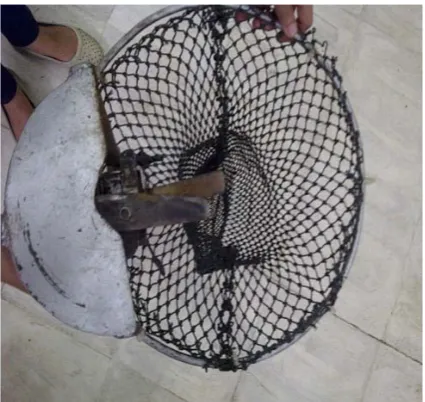

Lampiran 10. Gambar alat
Alat pemetik saat beroperasi
Alat pemetik buah tampak atas
Lampiran 11. Hasil pemetikan buah melinjo
Hasil pemetikan buah melinjo
Lampiran 17. Perhitungan lama BEP = 12,22 kg/jam x 2400 jam/tahun = 29.328 kg/tahun
Maka : 29.328 kg/tahun/4.687,6085 kg/tahun = dibawah 1 tahun
