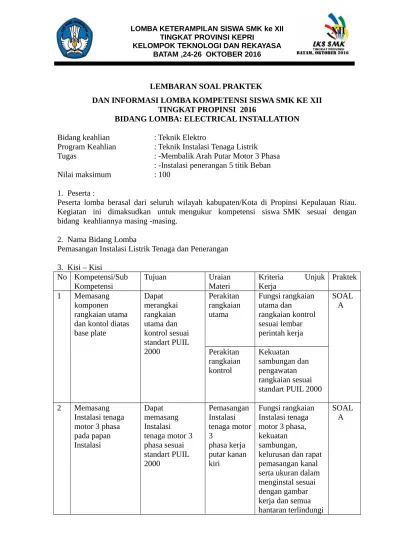

LEMBARAN SOAL PRAKTEK
DAN INFORMASI LOMBA KOMPETENSI SISWA SMK KE XII TINGKAT PROPINSI 2016
BIDANG LOMBA: ELECTRICAL INSTALLATION
Bidang keahlian : Teknik Elektro
Program Keahlian : Teknik Instalasi Tenaga Listrik Tugas : -Membalik Arah Putar Motor 3 Phasa
: -Instalasi penerangan 5 titik Beban Nilai maksimum : 100
1. Peserta :
Peserta lomba berasal dari seluruh wilayah kabupaten/Kota di Propinsi Kepulauan Riau. Kegiatan ini dimaksudkan untuk mengukur kompetensi siswa SMK sesuai dengan bidang keahliannya masing -masing.
2. Nama Bidang Lomba
Pemasangan Instalasi Listrik Tenaga dan Penerangan
3. Kisi – Kisi
No Kompetensi/Sub
Kompetensi Tujuan UraianMateri KriteriaKerja Unjuk Praktek 1 Memasang
komponen rangkaian utama dan kontol diatas base plate tenaga motor 3 phasa sesuai
kelurusan dan rapat pemasangan kanal serta ukuran dalam menginstal sesuai dengan gambar kerja dan semua hantaran terlindungi
No Kompetensi/Sub Kompetensi
Tujuan Uraian Materi
Kriteria Unjuk Kerja lima titik sesuai standart PUIL dua titik lagi untuk kotak serta ukuran dalam menginstal sesuai dengan lembar perintah kerja dan semua hantaran tenaga motor 3 phasa dan
4. Module A tentang Instalasi Tenaga
o Waktu pemasangan maksimum 7 Jam.
o Bahan Instalasi tenaga disediakan oleh panitia.
o Komponen khusus dengan (tanda “*)” didalam daftar bahan) harus dibawah dan dipersiapkan oleh peserta lomba masing-masing.
o Gambar layout dan instruksi kerja diedarkan satu bulan sebelum lomba. 5. Module B Tentang Instalasi penerangan.
o Waktu pemasangan maksimum 7 Jam.
o Bahan Instalasi tenaga disediakan oleh panitia.
o Komponen khusus dengan (tanda “*)” didalam daftar bahan) harus dibawah dan dipersiapkan oleh peserta lomba masing-masing.
6. Module A dan B tentang Pemrograman
o Waktu pemrograman modul A dan modul B maksimum 2 Jam.
o Peralatan khusus seperti laptop harus dibawa dan dipersiapkan oleh peserta. o Software untuk pemrograman harus sudah terinstal di masing masing labtop. o Design pemrograman sesuai instruksi kerja.
7. Petunjuk
o Tes projek modul A maupun modul B peserta lomba harus bekerja sesuai dengan gambar layout dan lembar perintah kerja sesuai persyaratan yang sudah ditentukan.
o Peserta lomba harus melakukan pengecekan bahan dan komponen. Mereka dapat meminta bahan pengganti kepada panitia sebelum lomba dimulai jika ada yang rusak.
o Semua istilah teknis dan deskripsi yang digunakan dalam proyek mengikuti standar SNI / PUIL 2000 dan persyaratan lain yang masih berlaku.
o Semua ukuran harus berpatokan pada garis referensi.
o Pengukuran untuk kabel dan pipa dilakukan pada garis tengah dari diameter bahan tersebut.
o Pengukuran posisi kabel duct dan posisi komponen dilakukan sesuai gambar kerja.
o Standar radius untuk tekukan pipa PVC tidak boleh kurang dari enam kali diameter luarnya. Radius bengkokan kabel tidak boleh kurang dari tiga kali diameternya.
o Toleransi ukuran adalah ± 2 mm untuk ukuran panjang 0 – 500 mm, dan ± 4 mm untuk ukuran panjang diatas 500 mm.
o Selama pertandingan berlangsung peserta harus membaca sendiri gambar kerjanya.
o Tidak boleh berdiskusi satu sama lain.
o Dilarang menghubungkan rangkaian instalasi ke sumber listrik sebelum melakukan komisioning.
o Setelah selesai commissioning lakukan pemrograman selama 2 jam dan laptop sebelumnya harus bersih dari data program modul A maupun B serta flash disk maupun alat penyimpanan data bentuk lain dilarang berada didalam area lomba.
o Kebersihan di area kerja harus diperhatikan setiap melakukan aktivitas o Managemen peralatan dan bahan harus diperhatikan pada saat bekerja.
o Jika pekerjaan sudah selesai, peserta harus meninggalkan ruang lomba dan Instalasi tenaga maupun penerangan dalam kondisi siap di lakukan penilaian oleh team penguji.
9. Penilaian
Penilaian berdasarkan bobot dari masing-masing bidang garapan. Setiap pos memiliki bobot maksimal, berdasarkan hasil penilaian dari team juri secara profesional. Meliputi:
10. Jadwal kegiatan:
11. DAFTAR BAHAN YANG DIBUTUHKAN PELAKSANAN LKS TINGKAT PROVINSI 2016
NO Deskripsi Material Modul A
Spesifikasi Unit Qty Ket
1 Box Panel Box Panel Logam 600 x 400 x 200 Set 1
12 Auxillary contact 2 NO dan 2 N Aux 2 NO/ 2 NC (exp.Telemechanique PCS 2 13 Thermal Overload Relay 1,6 - 2 SCH TOR LR2-D1307 (exp.
Telemechanique) PC 1
14 Smart Relay Smart Relay AC (exp. Zelio SR3 B 26 1FU, 26 input/Output) / OMRON,
SIEMENS, ZEN (Typical)
PC 1
15 Push Button Kuning Push Button 22 mm 1NO-1NC
(XB5-AW33B5) PCS 2
16 Push Button Hijau Push Button 22 mm 1NO-1NC
(XB5-AW34B5 PCS 2
17 Emergency stop NO/NC Emergency stop 22 mm NO/NC PC 1
18 Klem Kabel NYM Klem Kabel NYM No.9 PCS 12
19 PVC KABEL DUCK POLOS PVC Kabel Duct Polos 45 x 45 mm BAR 1
20 Kabel Gland PG 13.5 Kabel Gland PG 13.5 PCS 4
21 Kabel Gland PG 16 Kabel Gland PG 16 PCS 2
22 Skrup Kepala setengah bulat Obeng + Plus half cone screw 15 mm PCS 200 23 Skrup Kepala setengah bulat Obeng + Plus half cone screw 25 mm 4 24 Skrup Kepala setengah bulat Obeng + Plus half cone screw 35 mm PCS 4
25 Kabel NYM 3x1,5 mm2 Kabel NYM 3 x1.5 mm2 M 4
26 Kabel NYM 4x1.5 mm2 Kabel NYM 4 x 1.5 mm2 M 6
NO Deskripsi material Spesifikasi Unit Qty Ket
28 Pipa PVC PVC conduit Clipsal 20 mm Bar 1
29 Flexibel Pipa PVC Flexibel pipa PVC conduit 20 mm M 1 30 PVC adaptor pipa 22 mm PVC conduit adaptor pipa 22 mm PCS 5
31 Klem Pipa PVC 20mm PVC sadle 20mm Clipsal PCS 14
32 Rel Omega C Din Rell C Omega M 6
33 Terminal Legran 2,5 mm PCS 40
34 Tutup Terminal Legrant - PCS 2
35 Pengunci Ternminal Legrant Pengunci terminal PCS 4
36 Kotak Kontak 3 fhasa 5 Pin 16A Kotak 3 fhasa 5 pin 16 A PC 1
37 Kotak Kontak Stop kontak 1 fhasa 16 A PC 1
38 Sepatu Kabel NYAF 1,5 mm PCS 150
39 Terminal Blok STB 25/6 P 30 A BAR 1
40 Kabel NYA 1.5mm2-merah 1,5mm M 10
41 Kabel NYA 1.5mm2-Kuning 1,5mm M 5
42 Kabel NYA 1.5mm2-Hitam 1,5mm M 5
43 Kabel NYA 1.5mm2-Hijau/Kuning 1,5mm M 5
44 Kabel NYAF 1.5mm2-Merah 1,5mm M 10
45 Kabel NYAF 1.5mm2-Kuning 1,5mm M 10
46 Kabel NYAF 1.5mm2-Hitam 1,5mm M 10
47 Kabel NYAF 1.5mm2-Biru 1,5mm M 10
48 Kabel NYAF 1.5mm2-Hijau Kuning 1,5mm M 5
49 Kabel Ties 3x150mm PCS 20
50 Tie Mount 30x30mm PCS 5
51 Spiral Kabel Dia 10mm M 1
No Deskripsi Material
Modul B Spesifikasi Unit Qty
1 Box Panel Box Panel PVC 250x140x100+Din Rell C Omega(exp: MCB BOX 8
Group)
Set 1
2 Saklar tunggal 220 V 16A PCS 3
3 Kotak Kontak Stop Kontak 1 phasa 16 A PC 1
4 Sensor Proximity(capasitiv or
Induktif) 220V PC 1
5 PVC kabel duck polos 45x45 mm 1
6 PVC kabel duck polos 60x45mm 2
7 Pipa PVC Pipa PVC conduit 20mm 2
8 PVC Adaptor Pipa 22mm PVC adaptor conduit 22mm Clipsal 11
9 Kabel Gland PG13.5 Gland PG13.5 2
10 Klemp Pipa PVC 20mm Sadle 20mm 21
11 Kabel NYM 3x1,5mm NYM 3x1,5mm 3
12 Klem Kabel NYM No.9 Pack 1
13 Kabel NYA 1.5 mm-merah Kabel NYA 1.5 mm-merah 10
14 Kabel NYA 1.5 mm-biru Kabel NYA 1.5 mm-biru 10
15 Kabel NYA 1.5 mm-Hijau /Kuning Kabel NYA 1.5 mm-Hijau /Kuning 5
16 Fitting Duduk Squere lamp socket 2
17 Lampu TL 220 V/ 15 W 1
18 Lampu Pijar 220 v/40 W 2
19 Roset Kayu Menyesuaikan 2
20 Terminal Legrand 2,5mm 25
21 Tutup Terminal Legrant Tutup Terminal Legrant 1 22 Pengunci terminal Legrant Pengunci terminal Legrant 2
Catatan: Smart relay ( Bukan PLC ) adalah komponen utama, tampa komponen tersebut peserta tidak dapat melakukan pekerjaan yang ada di Modul A dan Modul B yang dikontrol menggunakan program.
13. Daftar Peralatan LKS
Peralatan yang akan digunakan bisa menyesuaikan dengan ketersediaan peserta dari kabupaten/kota masing-masing.
NO Nama alat Spesifikasi Satuan Banyak
1 Penggaris 60 cm Set 1
2 Obeng ( - ) 4 mm – 6” Set 1
3 Obeng ( + ) 4 mm – 6” Set 1
4 Tang Pengupas Kabel Isolasi 6 ” Set 1
5 Tang Pemotong Isolasi 6 ” Set 1
6 Tang Kombinasi Isolasi 6 ” Set 1
7 Palu 0.5 kg Set 1
8 Meteran 5 Meter Set 1
9 Gergaji Pemotong Pipa Kecil Set 1
10 TestPen 0 V – 500 V Set 1
11 AVO Meter 20 K Ohm/V Set 1
12 Tang lancip Isolasi 6 ” Set 1
13 Jara - Set 1
14 Gunting Kertas - Set 1
15 Mata Bor Set 2
16 Megger 500 V - 0
17 Skuin fasa 3 Fasa - 0
18 Bor Listrik 150 W/220V/50 HZ - 0
19 Bending Set 1
15. Tugas Peserta Lomba:
Module A.
Instalasi Motor 3 Phasa
-Fungsinya adalah membuka dan Menutup pintu
-Push Button S2 berfungsi untuk membuka pintu,dan Push button S3 berfungsi menutup pintu
-Dan dapat dilakukan hal yang sama menggunakan S4 dan S5. -gerakan pintu dihentikan oleh Limit Switch.
Sistim dilengkapi dengan lampu indicator, lampu hijau mengindikasikan bahwa pintu sedang bergerak,menutup maupun membuka.lampu kuning mengindikasikan terjadinya beban lebih (overload). Dan lampu merah emergency .
Semua sistem terprogram didalam smart relay.
Instalasi dilengakapi dengan pengaman,MCB dan Emergency Stop
Modul B.
Instalasi Penerangan.
-Instalasi terdiri dati 5 titik beban.
-Semuanya di control menggunakan Smart Relay -L3 dapat dioperasikan dari T-1, T-2 dan T-3.
-L2,adalah lampu halaman yang selalu Hidup ketika smart relay dijalankan(RUN) -L1 menyala selama sensor proximity mendeteksi logam.
-Untuk titik beban 4 dan 5 terpasang stop kontak 1 phasa ( P1 dan P2 ) Instalasi diberi pengaman MCB.
17. LAYOUT PANEL INDUK
