Karakterisasi Kinerja Pipa Kalor Bertingkat dengan

Wick Screen Mesh untuk Pendingin CPU

Wayan Nata Septiadi

1)*

, I Gede Putu Agus Suryawan

1)

,

I Ketut Gede Wirawan

1)

,I Komang Jana Mujaya

2)

,

Mochamad Rizal Sugiono

2)

, Putu Wardana

2)

1)

Teknik Mesin, Fakultas Teknik, Universitas Udayana Kampus Bukit Jimbaran, Badung-Bali

Email: wayan.nata@gmail.com

2)_{Mahasiswa Program Sarjana Teknik Mesin, Fakultas Teknik, Universitas Udayana}

Kampus Bukit Jimbaran, Badung-Bali

Abstrak

Perkembangan teknologi komputerisasi memberi dampak pada tingginya fluks kalor yang dihasilkan. Tingginya fluks kalor ini mengakibatkan pendingin konvensional kurang mampu untuk mengatasi permasalahan tersebut sehingga teknologi pendingin mulai mengarah ke sistem khususnya pipa kalor. Akibat kinerja pipa kalor yang cukup baik mengakibatkan tingginya temperatur yang terbuang pada bagian kondensor yakni mencapai 50oC sampai dengan 60oC. Hal ini berdampak pada rusaknya komponen lain di sekitar Central Processing Unit (CPU). Untuk mengatasi permasalahan tersebut maka dilakukan perancangan pipa kalor bertingkat. Tujuan dari penelitian ini adalah untuk menurunkan temperatur pada bagian kondensor yang terbuang ke lingkungan di sekitar CPU. Pipa kalor bertingkat dirancang menggunakan pipa tembaga dengan panjang total 80 mm, dengan diameter pipa besar 25,4 mm dan diameter pipa kecil 19,05 mm. Pipa kalor dibagian bawah dilengkapi dengan plat datar tembaga berukuran 40 x 40 mm² tebal 5 mm sebagai area penyerap kalor (evaporator) dari sumber kalor dan diujungnya dilengkapi plat datar tembaga yang berdiameter 35 mm tebal 5 mm sebagai penyerapan kalor berikutnya, pada ujung pipa kalor yang lain dilengkapi dengan heatsink aluminium dengan ukuran diameter 90 mm yang digunakan sebagai kondensor untuk membuang temperatur ke lingkungan. Pada dinding bagian dalam dilengkapi dengan wick tipe screen mesh aluminium 100 mesh. Fluida kerja pipa kalor pada tingkat pertama dan ke dua masing masing menggunakan fluida kerja air dengan rasio pengisian 30% volume total pipa kalor pada masing masing tingkat. Pengujian dilakukan dengan menggunakan plat simulator dengan sumber kalor dari catride heater yang diatur menggunakan volage regulator. Beberapa termokopel tipe K dipasang pada bagian evaporator, kondensor dan plat simulator yang dihubungkan pada sistem data aquisisi C-DAQ 9174 dan modul NI 9213, dimana hasilnya diproses dengan menggunakan software lab view pada komputer. Untuk menghindari banyaknya kalor yang terbuang atau looses pada bagian plat heater maka bagian tersebut diisolasi dengan menggunakan isolator polyurethane. Dari penelitian didapatkan hasil bahwa dengan menggunakan metode pipa kalor bertingkat temperatur pada bagian kondensor mampu diturunkan hingga mencapai 40,56 oC.

Kata kunci: Pipa kalor, screen mesh, wick, CPU.

1. PENDAHULUAN

Komputer merupakan suatu sistem elektronika yang memiliki kemampuan memanipulasi data dengan cepat dan tepat serta dirancang dan diorganisasikan agar secara otomatis menerima dan menyimpan data input, memprosesnya, dan menghasilkan output dibawah pengawasan suatu langkah-langkah (OS/Operating System) yang tersimpan didalam penyimpannya. Biasanya didalam memilih atau membeli komputer pasti kecenderungan lebih memilih atau memperhatikan kualitas prosesor, VGA, RAM, Harddisk, dan lain-lainnya. Tetapi jarang yang memperhatikan sistem pendingin komputer tersebut, padahal sistem pendingin komputer pada perangkat komputer merupakan komponen yang penting karena berguna untuk mengatur temperatur operasi prosesor dan juga mencegah overheat pada prosesor. Dengan adanya managemen temperatur yang baik pada prosesor (CPU) maka kinerja dari komputer akan lebih handal dan umur prosesor (CPU) juga relatif lebih lama. Sistem pendingin komputer terdapat berbagai macam yaitu diantaranya sistem kipas, sistem heatsink,

* _{Penulis korespondensi, HP: 081916356509,}

Email: wayan.nata@gmail.com

Konferensi Nasional Engineering Perhotelan VI, Universitas Udayana, 2015 193

sistem liquid cooler, sistem dry ice cooler & nitrogen cair dan sistem thermoelectric cooler. Semua pendingin komputer yang biasa digunakan tersebut bersifat aktif atau menggunakan daya tambahan dari luar. Disamping itu pula pendingin tersebut sangat kompleks dan membutuhkan ruang yang cukup besar [3-5]

Untuk mengatur temperatur CPU dan mencegah overheat sehingga CPU mampu bekerja

secara optimal maka diperlukan sistem pendingin yang handal. Berdasarkan beberapa penelitian yang telah dilakukan oleh beberapa peneliti, dikatakan bahwa sistem pipa kalor memiliki keunggulan yang lebih dari sistem lainnnya yaitu merupakan pendingin pasif, tidak memerlukan alat tambahan seperti pompa dan daya luar lainnya, dimensinya tidak terlalu besar dan kinerja lebih baik dibandingkan dengan sistem pendingin komputer lainnya.

Pipa kalor (heat pipe) merupakan sebuah teknologi penghantar kalor dengan menggunakan pipa berukuran tertentu, biasanya terbuat dari bahan aluminium, tembaga, atau tembaga terlapis nikel dan didalamnya berisi cairan khusus sebagai penghantar ujung sisi panas atau disebut sebagai evaporator ke ujung sisi lain sebagai pendingin atau disebut sebagai kondensor [6]. Pada dinding pipa kalor biasanya diisi sumbu kapiler (wick) yang berfungsi sebagai lintasan dan pompa kapiler dari cairan kondensat untuk kembali dari kondensor ke bagian evaporator. Cairan kondensat bergerak atas prinsip kerja kapiler. Setelah Fluida menguap di bagian evaporator, lalu uap tersebut mengalir menuju bagian kondensor dan setelah mengalami kondensasi di bagian kondensor maka uap akan mencair, cairan atau kondensat tersebut akan mengalir kembali ke sisi panas (evaporator) dari pipa kalor dan begitu seterusnya.

Gambar 1. Skematik pipa kalor [7]

Kinerja pipa kalor yang optimal mengakibatkan peningkatan kalor dari sumber kalor dan di buang di bagian kondensor cukup besar, Terkadang temperatur yang di buang dibagian kondensor mencapai 50°C-60°C [6, 8-10]. Hal ini menjadi suatu masalah besar terhadap komponen di sekitar prosesor (CPU) sehingga perlu adanya sistem yang mengatur temperatur yang di buang dibagian kondensor menjadi maksimal 30°C-40°C. Berdasarkan hal tersebut maka penulis mencoba merancang sistem pendingin pipa kalor lurus bertingkat sehingga diharapkan dengan sistem pendingin ini mampu mengkondisikan temperatur yang terbuang dari kondensor berada pada rentang 30°C-40°C.

2. METODE

Rancangan pipa kalor lurus bertingkat dibuat dengan menggunakan pipa tembaga dengan panjang total 80 mm, dengan diameter pipa besar 25,4 mm dan diameter pipa kecil 19,05 mm. Pipa kalor dibagain bawah dilengkapi dengan plat datar tembaga berukuran 40 x 40 mm² tebal 5 mm sebagai area penyerap kalor (evaporator) dari sumber kalor dan diujungnya dilengkapi plat datar tembaga yang berdiameter 35 mm tebal 5 mm sebagai penyerapan kalor berikutnya, pada ujung pipa kalor yang lain dilengkapi dengan heatsink aluminium dengan ukuran diameter 90 mm yang digunakan sebagai kondensor untuk membuang temperatur ke lingkungan. Pada diding bagian dalam dilengkapi dengan wick tipe screen mesh aluminium 100 mesh, yang berfungsi sebagai pompa kapiler pada sistem pipa kalor tersebut, seperti terlihat pada gambar 2.

Gambar 3 merupakan mekanisme pengisian fluida kerja pada pipa kalor bertingkat. Pipa kalor bertingkat menggunakan fluida kerja air baik pada tingkat pertama maupun pada tingkat ke dua masing-masing dengan 30% dari volume total pipa kalor pada masing-masing tingkat. Pengisian

dilakukan dengan memvakum pipa kalor terleih dahulu ruang pada pipa kalor. Pipa kalor yang telah di vakum selanjutnya diinjeksikan fluida kerja melalui katup injeksi.

Gambar 2 Rancangan Pipa Kalor Bertingkat

Gambar 3. Skematik Pengisian Fluida Kerja

Gambar 4. Skematik pengujian pipa kalor lurus bertingkat

Pengujian dilakukan dengan menggunakan pipa kalor lurus bertingkat yang telah dibuat, yang diujikan pada heater atau plat pemanas yang digunakan sebagai sumber untuk mensimulasikan prosesor (CPU). Pembebanan pada heater diatur dengan menggunakan AC – Regulator voltage mulai dari 9,24 Watt, 14,70 Watt, 21,48 Watt, 28,38 Watt, 36,88 Watt dan 46,22 Watt. Beberapa termokopel tipe K dipasang pada bagian evaporator, kondensor dan plat simulator yang dihubungkan pada sistem data aquisisi C-DAQ 9174 dan modul NI 9213, dimana hasilnya diproses dengan menggunakan software lab view pada komputer. Untuk menghindari banyaknya kalor yang terbuang atau looses pada bagian plat heater maka bagian tersebut diisolasi dengan menggunakan isolator polyurethane. Adapun Skematik dan proses pengujian pipa kalor lurus bertingkat terlihat pada gambar 4.

Hambatan termal pipa kalor adalah rasio antara selisih temperatur pada bagian evaporator dan bagian kondensor dengan besar beban kalor yang diserap oleh pipa kalor tersebut. Dimana secara matematis dapat ditulis dengan persamaan.

(1)

Dimana Rc, Rsp, Rm dan R(b-e) masing-masing merupakan hambatan thermal pada kontak antara pelat pemanas dengan pelat logam bagian bawah, hambatan thermal spreading, hambatan thermal konduksi, dan hambatan thermal antara permukaan luar dan bagian dalam evaporator (°C/W). Dengan Rc dan R(b-e) masing-masing dapat ditulis secara matematis seperti persamaan.

(2)

(3)

Sehingga hambatan thermal total pipa kalor dapat dirumuskan seperti pada persamaan

(4)

3. HASIL DAN PEMBAHASAN

Gambar 5 merupakan distribusi temperatur plat simulator pada beberapa pembebanan

yang didinginkan dengan menggunakan pipa kalor bertingkat. temperatur pelat simulator pada

variasi pembebanan, dengan pembebanan pada 9,24 Watt, 14,70 Watt, 21,48 Watt, 28,38 Watt,

36,88 Watt dan 46,22 Watt. Dari gambar dapat dilihat bahwa pada kondisi steady temperatur

pelat simulator pada pembebanan 9,24 Watt, 14,70 Watt, 21,48 Watt, 28,38 Watt, 36,88 Watt dan

46,22 Watt masing-masing pada temperatur 37,12 oC, 38,38 oC, 42,54 oC, 46,60 oC, 50,91 oC dan

59,02 oC. Dari gambar terlihat bahwa pada pembebanan maksimal 46,22 Watt temperatur operasional plat simulator yang didinginkan dengan pipa kalor bertingkat menggunakan wick

screen mesh mampu mencapai temperatur operasional 50,91 oC. Ini berarti temperatur tersebut

telah memenuhi syarat operasional prosesor yaitu di bawah 80 oC.

Gambar 5 _{Temperatur plat simulator dengan pendinginan pipa kalor bertingkat}

Distribusi temperatur pada bagian evaporator dan kondensor pada pembebanan maksimal (46,22 Watt) terlihat pada gambar 6. Dari gambar dapat dilihat bahwa temperatur kondensor 2 yaitu kondensor yang merupakan tempat di lepaskannya temperatur dari pipa kalor kelingkungan

mencapai 35,56oC. Hal ini menunjukkan adanya penurunan temperatur yang terbuang ke

lingkungan dari 50oC sampai dengan 60oC menjadi 40,56oC melaui metode pipa kalor bertingkat.

Temperatur yang seharusnya di lepas pada kondensor 1, diserap kembali oleh evaporator pada pipa kalor tingkat ke dua sehingga temperatur pada bagian tersebut tidak di lepas kelingkungan. Dengan diserapnya temperatur tersebut oleh pipa kalor pada tingkat ke dua mengakibatkan temperatur di lepas ke lingkungan pada bagian kondensor 2 yang lebih rendah dari temperatur yang seharusnya di lepas pada kondensor 1.

Gambar 6 Distribusi temperatur pada bagian evaporator dan kondensor pada pipa kalor

bertingkat dengan pembebanan 46,22 Watt

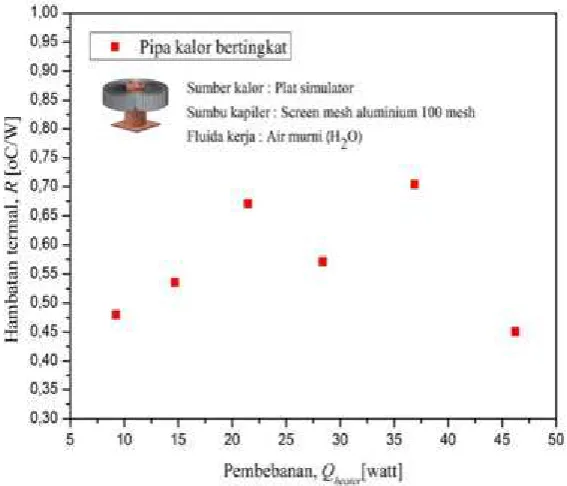

Gambar 7 Hambatan termal pipa kalor bertingkat

Adanya metode bertingkat yang dapat menurunkan temperatur yang di lepas ke lingkungan tentunya berdampak pada peningkatan hambatan termal total dari pipa kalor. Distribusi hambatan termal pipa kalor juga menjadi tidak mengikuti trend pada umumnya yaitu menurun pada peningkatan pembebanan. Pada pipa kalor bertingkat dengan wick screen mesh hambatan termal pipa kalor meningkat pada kondisi idle (9,24 Watt) sampai dengan pembebanan 21,48 Watt, kemudian menurun pada 28,38 Watt dan meningkat kembali pada 36,88 Watt serta menurun kembali pada 46,22 Watt bahkan pada pembebanan maksimal ini nilai hambatan termalnya paling rendah. Hal ini dikarenakan pada pembebanan 9,24 Watt sampai dengan 36,88 Watt belum mampu mengkondisikan pipa kalor pada tingkat ke 2 beroperasi secara maksimal, sehingga pada pembebanan 46,22 Watt pipa kalor pada tingkat ke 2 baru berkerja secara optimal. Adapun distribusi hambatan termal pipa kalor bertingkat dengan wick screen mesh dapat dilihat pada gambar 7.

4. SIMPULAN

Karakterisasi pipa kalor bertingkat dengan wick screen mesh untuk pendinginan CPU mampu menurunkan temperatur operasional plat simulator sampai dengan batas aman

operasional prosesor (CPU) yakni di bawah 80oC. Penggunaan pipa kalor bertingkat sebagai

pendingin pada CPU mampu menurunkan temperatur yang di buang ke lingkungan di sekitar

CPU, dimana temperatur yang di buang ke lingkungan mencapai 40, 56oC. Penggunaan pipa

kalor bertingkat dengan wick screen mesh dilihat dari hambatan termal belum begitu optimal pada pembebanan yang rendah.

DAFTAR PUSTAKA

[1] Holman, J.P. dan Jasifi, E. (1984), Perpindahan Kalor (Heat Transfer). Penerbit Erlangga, Jakarta Pusat. 26 September 2014 (22:08)

[2] Incopera, Frank P, David D. Hewitt. (1996), Fundamentals of Heat and Mass Transfer. Fourth edition, John Willey & Sons, Inc.

[3] Mudawar, I. (2001), Assessment of high-heat fluks thermal management schemes. Components and Packaging Technologies, IEEE Transactions on, vol. 24.

[4] Putra, N., Septiadi, W.N. (2014), Teknologi Pipa Kalor, Teori dan Aplikasi. Departemen Teknik Mesin Universitas Indonesia. ISBN: 978-979-456- 568-1. UI-PRESS. Salemba-Jakarta.

[5] Putra, N., Septiadi, W.N., Ranggi Sahmuram. (2013), Thermal Analysys of Wick Length Ratio and

Inclination angles of heat pipe with biomaterial coral wick. Yeosu Korea, pages 135-140.

[6] Vasiliev, L.L. (2005), Heat pipes in modern heat exchargers. Applied Thermal Engineering, vol. 25.

[7] Putra, N., Septiadi, W.N. (2014), Teknologi Pipa Kalor, Teori dan Aplikasi. Departemen Teknik Mesin Universitas Indonesia. ISBN: 978-979-456-568-1. UI-PRESS. Salemba-Jakarta.

[8] Putra, N., Septiadi, W.N., Ranggi Sahmura, Putra, P.A. (2013), Investigation on Vapor Chamber with Various working Fluids and Wick Structures for Electronic Cooling Application. Prosiding of The 6th International Meeting on Advanced Thermofluids. Singapore 18-19 November.

[9] Putra, Nandy, Septiadi, W.N., Rosari Saleh, Rardi Artono Koestoer, and Suhendro Purbo Prakoso. (2014), The Effect of CuO-Water Nanofluid and Biomaterial Wick on Loop Heat Pipe Performance. Advanced Materials Research 875 no : 356-361

[10] Septiadi, W.N., Nandy Putra, M. Juarsa, I.P.A Putra , R. Sahmura. (2013), Characteristics of screen Mesh Wick Heat Pipe With Nano Fluids as Passive Cooling System. Atom Indonesia Vol. 39 No. 1, 24-31
