laporan survei

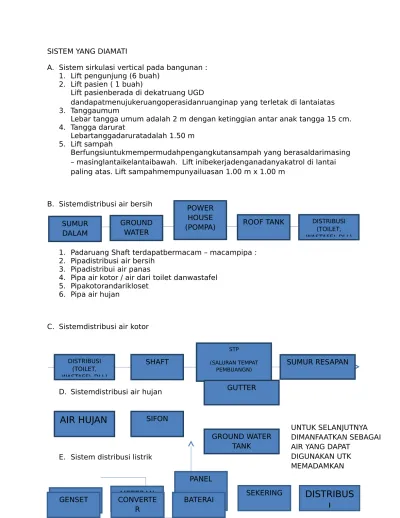

SISTEM YANG DIAMATI

A. Sistem sirkulasi vertical pada bangunan : 1. Lift pengunjung (6 buah)

2. Lift pasien ( 1 buah)

Lift pasienberada di dekatruang UGD

dandapatmenujukeruangoperasidanruanginap yang terletak di lantaiatas 3. Tanggaumum

Lebar tangga umum adalah 2 m dengan ketinggian antar anak tangga 15 cm. 4. Tangga darurat

Lebartanggadaruratadalah 1.50 m 5. Lift sampah

Berfungsiuntukmempermudahpengangkutansampah yang berasaldarimasing – masinglantaikelantaibawah. Lift inibekerjadenganadanyakatrol di lantai paling atas. Lift sampahmempunyailuasan 1.00 m x 1.00 m

B. Sistemdistribusi air bersih

1. Padaruang Shaft terdapatbermacam – macampipa : 2. Pipadistribusi air bersih

3. Pipadistribui air panas

4. Pipa air kotor / air dari toilet danwastafel 5. Pipakotorandarikloset

6. Pipa air hujan

C. Sistemdistribusi air kotor

D. Sistemdistribusi air hujan

E. Sistem distribusi listrik SUMUR

DALAM

GROUND WATER

TANK

ROOF TANK DISTRIBUSI (TOILET,

(SALURAN TEMPAT PEMBUANGN)

SUMUR RESAPAN

AIR HUJAN

SIFON

GUTTER

GROUND WATER TANK

UNTUK SELANJUTNYA DIMANFAATKAN SEBAGAI AIR YANG DAPAT

DIGUNAKAN UTK MEMADAMKAN

PLN METERAN SEKERING

DISTRIBUS

I

PANEL GENSET CONVERTETRAFO

R

Butuh 3 genset (630 kpa) untukpendistribusianlistrikkeseluruh unit – unit padabangunan

F. SistemPenghawaan

Bangunaninimempunyai 3 jenis AC yaitu :

 AC Split untukruang – ruanginap

 AC Central (1 indoor, 1 outdoor)  AC VRV ( 5 indoor, 1 outdoor)

PENGAMATAN RUANG DAN DETAIL UTILITAS GEDUNG UTAMA A. LantaiDasar

1. Ruanglobi / Titikkumpul

Mempunyaiketinggian floor to floor yang paling besaryaitu 3.00 m. 2. Pipa – pipautilitaspadalantai 1

Pipa – pipainiterletak di atasplafon (dengantempatsetinggi 1.20 m) yang manaterdapatbermacam –

macamjenispipauntukberbagaifungsi.Masing –

masingfungsiditandaidenganwarnapipa yang berbeda

 Pipamerahuntukdistribusi hydrant

 Pipamerahdenganarahbawahuntukdistribusi sprinkler

 Pipahijauuntukdistribusi air panasdan air bersih

 Pipaputihuntukditribusisampeldarah

 Pipaberlapisalumunium (lubangberbentukkotak) untukdistribusi AC

Central

 Pipaberlapisalumunium (lubangberbentukbulat)

 Pipaberlubang (lubangberbentukkotak) / main line yang berisikabel

tray

 Kabelaruslemahuntukpendistribusianketelepon, CCTV, data, dan fire alarm

B. Lantai 2

1. Ruangoperasi

 Khususuntukruangoperasi, ketinggian floor to floor adalah 3.00 m  Khususuntukruangoperasi, pipapendistribusian AC

berdimensilebihbesrdenganbahankhususyaituharmaplackdenganala sanmenstabilkansuhumengingatruangoperasimembutuhkansuhu yang selalustabil.

2. Floor to floor secaraumumpadalantaiiniadalah 2.50 m (kecualiruangoperasi)

3. Pipa – pipautilitaspadalantai 1

Pipa – pipainiterletak di atasplafon (dengantempatsetinggi 1.20 m) yang manaterdapatbermacam –

macamjenispipauntukberbagaifungsi.Masing –

masingfungsiditandaidenganwarnapipa yang berbeda

 Pipamerahuntukdistribusi hydrant

 Pipamerahdenganarahbawahuntukdistribusi sprinkler

 Pipahijauuntukdistribusi air panasdan air bersih

 Pipaputihuntukditribusisampeldarah

 Pipaberlapisalumunium (lubangberbentukkotak) untukdistribusi AC Central

 Pipaberlapisalumunium (lubangberbentukbulat)

 Pipaberlubang (lubangberbentukkotak) / main line yang berisikabel tray

 Kabelaruslemahuntukpendistribusianketelepon, CCTV, data, dan fire alarm

 Kabelaruskuatuntukpendistribusiankelampu, panel, power C. Lantai 3

1. Ruang VVIP

Ruang VVIP dilengkapidenganpintuotomatis 2. Ruang AHU

Sebagairuangpengontrol AC jenis Central dan VRV 3. Pipa – pipautilitaspadalantai 3

Pipa – pipainiterletak di atasplafon (dengantempatsetinggi 1.20 m) yang manaterdapatbermacam – macamjenispipauntukberbagaifungsi.Masing – masingfungsiditandaidenganwarnapipa yang berbeda

• Pipamerahuntukdistribusi hydrant

• Pipamerahdenganarahbawahuntukdistribusi sprinkler • Pipahitamdengan strip merahuntukdistribusi air panas

 Pipahitamdengan strip hijauuntukdistribusi air bersih • Pipaputihuntukditribusisampeldarah

• Pipaberlapisalumunium (lubangberbentukkotak) untukdistribusi AC Central

• Pipaberlapisalumunium (lubangberbentukbulat)

• Pipaberlubang (lubangberbentukkotak) / main line yang berisikabel tray

• Kabelaruskuatuntukpendistribusiankelampu, panel, power D. Lantai 4

1. Ruang AHU khususruangoperasi

Sebagairuangpengontrol AC padaruangoperasi 2. Ruangterbuka

Rencanyaakandifungsikansebagaitamanuntukpengunjung

Terdapatalatpenyerap air hujan yang tidakmemerlukankemiringan / elevasi.Alatinijugaberfungsisebagai filter agar sampah (daun, plastic,dll) tidakakanmasukkarenaterdapatsemacamkipas di dalampipatersebut.

3. Ruanginap

Ruanginapdilengkapidengankamarmandidalam Pendistribusian air bersihdanpembuangan air

kotordidukungdenganadanyapipa – pipa yang ada di ruang SHAFT 4. Pipa – pipautilitaspadalantai 3

Pipa – pipainiterletak di atasplafon (dengantempatsetinggi 1.20 m) yang manaterdapatbermacam –

macamjenispipauntukberbagaifungsi.Masing –

masingfungsiditandaidenganwarnapipa yang berbeda • Pipamerahuntukdistribusi hydrant

• Pipamerahdenganarahbawahuntukdistribusi sprinkler • Pipahitamdengan strip merahuntukdistribusi air panas • Pipahitamdengan strip hijauuntukdistribusi air bersih • Pipaputihuntukditribusisampeldarah

• Pipaberlapisalumunium (lubangberbentukkotak) untukdistribusi AC Central

• Pipaberlapisalumunium (lubangberbentukbulat)

• Pipaberlubang (lubangberbentukkotak) / main line yang berisikabel tray

• Kabelaruslemahuntukpendistribusianketelepon, CCTV, data, dan fire alarm

• Kabelaruskuatuntukpendistribusiankelampu, panel, power 5. Ruang panel

Di ruang panel terdapat

 Exhaust : untukmenyerapudarakotor

 Box panel

6. Ruang AHU untukruangoperasi 7. Dapur

Di dapurterdapat

 Exhaust

 Pipadistribusi air bersih

PENGAMATAN RUANG DAN DETAIL UTILITAS GEDUNG MRC 1. Pipa – pipautilitaspadalantaigedung MRC

Pipa – pipainiterletak di atasplafon (dengantempatsetinggi 1.20 m) yang manaterdapatbermacam – macamjenispipauntukberbagaifungsi.Masing – masingfungsiditandaidenganwarnapipa yang berbeda

• Pipahitamdengan strip merahuntukdistribusi air panas • Pipahitamdengan strip hijauuntukdistribusi air bersih

• Pipaberlubang (lubangberbentukkotak) / main line yang berisikabel tray

Kabelaruslemahuntukpendistribusianketelepon, CCTV, data, dan fire alarm

Kabelaruskuatuntukpendistribusiankelampu, panel, power 2. Sistempenghawaanpadagedung MRC menggunakan AC central 3. Sistempemadamkebakaranpadagedung MRC menggunakan apparel

PENGAMATAN RUANG DI LUAR GEDUNG A. RuangPompa

Di ruanginiterdapat 3 pompadenganjenis diesel pump

 Pompa air hydrant

 Pompadistribusi air bersih (didistribusikankegedung – gedungmelalui tunnel)

 Pompa steam B. RuangGenset

 Terdapat 3 gensetdenganmasingmasingsebesar 630 kpa

 Dindingruanggensetdilapisiperedam
