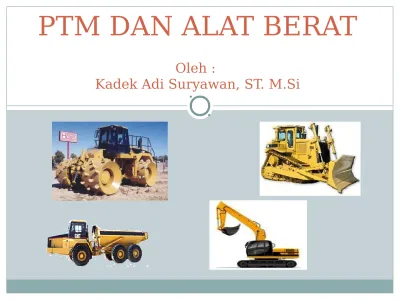

PTM DAN ALAT BERAT
Oleh :
PENGERTIAN DASAR MENGENAI TANAH
Bagian2 tanah
Padat
Pori
Keadaan tanah yg berpengaruh thd
volume :
Keadaan Asli ( B )
Keadaan Lepas ( L )
Pemadatan
Tujuannya :
memperbaiki daya
dukung
Mengurangi Rembesan
Jenis Pemadatan
:
Getaran
Tumbukan
Tekanan
Adonan
Usaha Pemadatan :
Statis
FAKTOR
2
YG BERPENGARUH THD
PRODUKTIVITAS ALAT
Berat Material
Kekerasan
Kohesivitas/daya ikat
CARA MENGHITUNG PERUBAHAN VOLUME
Swell ditentukan dengan :
Sw =
( B-L ) / L
x 100 %
Shrinkage ( penyusutan ) ditentukan
dengan :
TAHANAN GELINDING (RR)
PENGARUH KELANDAIAN (GR)
KOEFISIEN TRAKSI
PENGARUH KETINGGIAN (ALLTITUDE)
DRAWBAR PULL (DBP)
RIMPULL
GRADEABILITY
TAHANAN GELINDING (rr)
Tahanan yg dialami
kendaraan ketika melalui suatu jalan atau
permukaan
RR = C
RRx berat kend
beroda………..kg/ton
Tergantung dari jenis
PENGARUH KELANDAIAN (GR)
Hambatan akibat Gravitasi
Setara dengan : 10 kg tiap 1% kemiringan tiap 1 ton
Mis. Kendaraan dgn berat 5 ton bergerak menanjak sebesar 4% maka besar hambatan akibat kelandaian tersebut adalah sebesar :
10 x 4 x 5 = 200 kg
KOEFISIEN TRAKSI
Koef. Yg hrs dikalikan pd
berat total kend utk mendptkan tenaga maksimun yg boleh
dikerahkan agar roda tdk slip.
Traksi kritis = koef. Traksi x berat total kendaraan
Tergantung dari jenis
PENGARUH KETINGGIAN (ALTITUDE)
Makin tinggi tempat
oksigen semakin
berkurang
Berdsrkan
penelitian :
Mesin 4 langkah akan khilangan tenaga sbsr 3% setiap 100 m
diatas 750 m di a.m.a.l Mesin 2 langkah akan
khilangan tenaga sbsr 1% setiap 100 m
diatas 750 m di a.m.a.l
Mis. Mesin dg kekuatan
200HP, 4 langkah bekerja
pd ketinggian 3000 m di
a.m.a.l maka akan terjd
kehilangan tenaga mesin
sebesar
:
= 3% x 200 HP x ((3000-750)/100)
= 135 HP
Shg tenaga efektif sebesar : = 200 HP – 135 HP
DRAWBAR PULL
Merupakan tenaga bersih yg tersedia pd kait belakang traktor, dnyatakan dg Lb, kg atau HP.
RIMPUL
Tenaga yg dsediakan oleh roda, dnyatakan dg ‘kg’
Dapat dkerahkan scara maksimal apabila roda tdk selip
Rimpull hrs dkurangi dg tenaga utk mengatasi RR,GR dan
Altitude
Agar roda tdk selip
mk roda hrs dpt gesekan yg cukup
antara roda dg landasan kerja
Bisa dhitung dg rumus :
Rimpull = ( 375 x HP x efisiensi ) / kec.(mph)….lb
GRADEABILITY
Mrpkan kemampuan alat utk mendaki tanjakan…..%
Tergantung dari :
Kendaraan sendiri kosong atau dimuati Kecepatan pada gear yg dpilih
Daya tarik yang tersedia
Berat total kendaraan
CONTOH PERHITUNGAN
Data-data :
Sebuah traktor beroda ban dg kekuatan mesin 140 HP
bekerja pada gear 1 dgn kecepatan 3,25 mph.
Ketinggian medan 1000 m diatas muka air laut.
Berat alat 10 ton (total dgn muatan)
Koef traksi 0,55, mesin 4 langkah
Koef. Rolling resistance 0,10
JAWABAN
Kehilangan tenaga karena ketinggian :
3% x 140 x ((1000-750)/100) = 10,5 HP
Tenaga(traksi efektif) :
140 – 10,5 = 129,5 HP
Rimpul yg tersedia pd mesin :
= 375 x 129,5 x 80% / 3,25 = 11.953,80 lb……….1 lb = 0,4535 kg = 5421,04 kg
Rimpul maksimum yg bs dkerahkan agar roda tdk selip :
= koef traksi x berat total kendaraan = 0,55 x 10.000 = 5500 kg
Lanjutan………
Rimpul utk mengatasi RR :
= CRR x berat kendaraan = 0,10 x 10.000 = 1000 kg
Rimpul yg tersedia utk mengatasi tanjakan :
= rimpul yg tersedia – rimpul utk mengatasi RR = 5421,04 kg – 1000 kg = 4421,04 kg
Kemampuan mendaki tanjakan :
Ingat ; tenaga yg dperlukan utk mendaki tanjakan adalah 10 kg per 1 ton per persen
Jd setiap 1 % tanjakan alat ini akan memerlukan tenaga sebesar :
Lanjutan
Sehingga didapat kemampuan traktor tersebut utk mendaki tanjakan sebesar :
= tenaga yg tersedia / tenaga yg dperlukan utk setiap % tanjakan
= 4421,04 kg / 100 kg/% = 44,21 %
Jadi traktor diatas bila bekerja pada ketinggian 1000 meter diatas muka air laut akan mempunyai kemampuan
SOAL LATIHAN 1
Data-data :
Traktor A
Traktor beroda ban dg kekuatan mesin 200 HP bekerja pada gear 1 dgn kecepatan 3,15 mph. Berat alat 15 ton (total dgn muatan), mesin 4 langkah
Traktor B
Traktor beroda ban dg kekuatan mesin 250 HP bekerja pada gear 1 dgn kecepatan 3,20 mph. Berat alat 17 ton (total dgn muatan), mesin 2 langkah
Jika kedua alat tersebut bekerja pada :
Ketinggian medan 3500 m diatas muka air laut. Koef traksi 0,45,
Koef. Rolling resistance 0,16
Efisiensinya sebesar 85 %
Latihan Soal 2
Jika
alat A beroda ban
, yang mempunyai tenaga 140 HP
( mesin 4 langkah ) dikerjakan pada ketinggian 2500 m
diatas m.a.l dengan gear 1 dengan kecepatan 3,10 mph.
Berat alat tersebut 7 ton dan berat muatan 3 ton.
Koefisien traksi 0,45 dan koefisien rolling resistance
0,16 sedangkan efisiensi alat 0,85 %.
Dan
alat B beroda ban
, yang mempunyai tenaga 120 HP
( mesin 2 langkah ) dikerjakan jg dilokasi tsb, dengan
gear 1 dengan kecepatan 3,00 mph. Berat alat tersebut
6 ton dan berat muatan 4,0 ton. Koefisien traksi 0,45
dan koefisien rolling resistance 0,16 sedangkan efisiensi
alat 0,85 %.
Maka tentukanlah alat mana yang memiliki kemampuan
PENGELOMPOKKAN ALAT MENURUT FUNGSINYA
ALAT PEMBERSIH LAPANGAN
Buldozer Ripper
ALAT PENGANGKAT DAN PEMUAT
Backhoe
Power shovel Dragline
Clamshel Loader
ALAT PENGGALI DAN
PENGANGKUT
Scraper
Truk
ALAT PEMBENTUK
PERMUKAAN
Motor grader
ALAT PEMADAT
Roller
ALAT PEMBERSIH LAPANGAN
BULLDOZER
Mrpkan mesin serba guna :
Memindahkan tanah.
Menebar timbunan tanah.
Membuka jalan-jalan perintis
melalui pegunungan dan daerah yang berbatu-batu.
Membersihkan medan dari
tanggul dan kayu.
Membersihkan tempat
konstruksi dari puing-puing.
RIPPER (ALAT BAJAK)
Adalah alat untuk
“mngerjakan” tanah yang
agak keras, dimana jika
pekerjaan ini dilakukan
oleh bulldozer hasilnya
akan kurang efektif, tidak
semua tanah keras bs
ALAT PENGGALI, PENGANGKAT dan pemuat
Back hoe.
Peralatan yang
dikhususkan untuk
penggalian yang
letaknya dibawah
kedudukan alat itu
sendiri dan bisa
digunakan sebagai
pemuat truk-truk.
Power shovel.
Peralatan yang
dikhususkan untuk
penggalian yang
letaknya lebih tinggi
dari pada kedudukan
alat tersebut.
Dragline.
Alat yang didpt dgn menambahkan
attachment boom crane dan drug bucket pada excavator.
Dragline ini mempunyai jangkauan yang lebih besar dari jenis shovel yang lain, tetapi dalam tenaga penggali
Clamshell.
Clamshell didapat
dengan menggantikan
drug becket pada
drug line dengan
suatu clamshell.
Clamshell ini sangat
cocok dikerjakan
untuk bahan-bahan
yang lepas seperti :
pasir, kerikil, batu
pecah, lumpur, batu
bara dan sebagainya.
Loader
.
Loader adalah alat
yang digunakan untuk
pemuatan material
Peralatan pengangkut dan penggali
TRUK
Alat angkut.
Berkapasitas besar.
Biaya angkut yang relatif
rendah.
Jenis-jenisnya :
Dump wagon Trailer
SCRAPPER
Alat yang digunakan untuk
memuat, mengangkut sekaligus membongkar material yang lepas ( loose material ).
Efektif digunakan untuk
mengerjakan tanah yang lepas menggaruk, memuat dan kemudian
membongkarnya menjadi lapisan-lapisan yang
Peralatan Pembentuk Permukaan
MOTOR GRADER
Alat untuk meratakan tanah.
Perataan untuk pemadatan
Smooth steel roller ( penggilas besi dengan roda halus )
Jenis penggilas dengan permukaan roda yang terbuat dari
roda baja rata
Berdasarkan pengaturan rodanya dpt dibedakan atas :
Three wheel roller ( TWR ).
Disebut macadam roller, krn jns ini sering digunakan dlm usaha2 pemadatan material yg berbutir kasar.
Utk menambah bobot, roda silinder dpt diisi dgn zat cair / pasir
Tandem roller.
Ada yg berporos dua dan tiga.
Lanjutan………
Pneumatic tired roller / penggilas roda ban angin ( PTR )
Terdiri dari roda2 ban karet Susunan rodanya selang seling
Sheep foot type roller / penggilas tipe kaki kambing
( SFTR ).
Bagian luarnya dipasangi kaki2. Terjadi pemadatan dari bawah.
Mesh grid roller ( penggilas tipe anyaman ).
Pemadatan dari bawah. Cocok utk berbutir kasar.
Segmen roller ( penggilas tipe lempengan ).
Pemadatan dari bawah
traktor
Mrpkan alat penggerak utama.
Mrpkan alat yg mengubah energi mesin menjadi energi mekanik.
Menarik atau mendorong beban.
‘Perbedaan nama’ alat ini tergantung dr ‘perlengkapan’ peralatan Mis.
Bulldozer : traktor yg dilengkapi penggusur didepannya Loader : traktor yg dlengkapi dg pemuat utk memuati truk
Berdasarkan roda penggerak, dibedakan atas 2 macam :
Roda ban (wheel tractor)
TRAKTOR BERODA KELABANG
Cocok digunakan pd medan licin/lembek/medan yg
mempunyai gesekan yg kecil.
Penggunaannya :
Penggerak utama loader Penggerak utama buldozer
Khusus utk penarik/pendorong (tractor lepas) Penggerak motor grader
Dlm perdagangan, jns apapun dbedakan menurut tenaga
geraknya, ( 65 HP – 700 HP) kecep. Berkisar antara 10-12
km/jam
Pemilihannya tergantung pada kondisi lapangan spt:
Tahanan gelinding Landai medan
TRAKTOR RODA BAN
Digunakan utk pek. Yg membthkan mobilitas tinggi loader
Ada dua type : beroda dua dan beroda empat
Traktor roda dua :
Traksi lebih besar krn sluruh beban dilimpahkan ke kedua roda saja. RR lebih kecil krn jml roda lebis sedikit
Pemeliharaan kecil
Traktor roda empat :
Lebih comfortable dikemudikan. Pd jln buruk lebih stabil
Lanjutan………….
Perbedaan Roda Kelabang – Roda Ban
Roda Kelabang :
Tenaga tarik lebih besar
Kecepatan relatif lebih kecil
Luas bidang singgung antara ban dan roda lebih besar
Dpt bekerja pd kondisi tanah yg buruk
Kemungkinan slip kecil
Roda Ban :
Tenaga tarik relatif lebih kecil
Kecepatan relatif lebih tinggi
Luas bidang singgung antara ban dan roda lebih kecil
BULLDOZER
Mrpkan traktor yg dilengkapi dengan blade didepannya
Bulldozer khusus utk mendorong kedepan
Angledozer bs dpakai utk mendorong kesamping (maks
200)
Berdasarkan track shoesnya, buldozer dbedakan atas :
Crawler tractor dozer
Wheel tractor dozer
Swamp bulldozer (utk rawa2)
Berdasarkan penggerak blade nya, buldozer dbedakan atas :
Kendali kabel sdh tdk dproduksi lagi
FUNGSI DAN KERJA BULLDOZER
Pembersih dr kayu2an, tonggak2 dan batu2an
Membuka jalan kerja
Memindahkan tanah
dgn cara didorong
Menghampar tanah urugan
Menimbun kembali medan
Membersihkan site
MACAM2 BLADE
Universal Blade (U-Blade)
Dlengkapi dg sayap dkiri dan kanan.
Dapat mendorong material lebih banyk dgn jarak yg jauh
Penggunaan : utk reklamasi tanah dan penyediaan
material/pengumpulan
Straight Blade (S-Blade)
Cocok utk segala lapangan Simple dan bulldozer dpt menghandle dg mudah
Angle Blade (A-Blade)
Dibuat utk posisi lurus dan menyerong
Dibuat utk :
