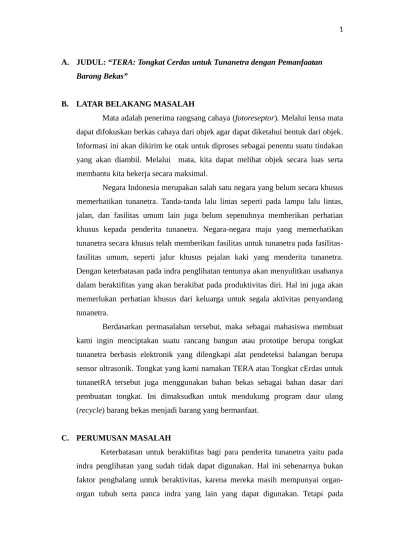

A. JUDUL: “TERA: Tongkat Cerdas untuk Tunanetra dengan Pemanfaatan Barang Bekas”
B. LATAR BELAKANG MASALAH
Mata adalah penerima rangsang cahaya (fotoreseptor). Melalui lensa mata dapat difokuskan berkas cahaya dari objek agar dapat diketahui bentuk dari objek. Informasi ini akan dikirim ke otak untuk diproses sebagai penentu suatu tindakan yang akan diambil. Melalui mata, kita dapat melihat objek secara luas serta membantu kita bekerja secara maksimal.
Negara Indonesia merupakan salah satu negara yang belum secara khusus memerhatikan tunanetra. Tanda-tanda lalu lintas seperti pada lampu lalu lintas, jalan, dan fasilitas umum lain juga belum sepenuhnya memberikan perhatian khusus kepada penderita tunanetra. Negara-negara maju yang memerhatikan tunanetra secara khusus telah memberikan fasilitas untuk tunanetra pada fasilitas-fasilitas umum, seperti jalur khusus pejalan kaki yang menderita tunanetra. Dengan keterbatasan pada indra penglihatan tentunya akan menyulitkan usahanya dalam beraktifitas yang akan berakibat pada produktivitas diri. Hal ini juga akan memerlukan perhatian khusus dari keluarga untuk segala aktivitas penyandang tunanetra.
Berdasarkan permasalahan tersebut, maka sebagai mahasiswa membuat kami ingin menciptakan suatu rancang bangun atau prototipe berupa tongkat tunanetra berbasis elektronik yang dilengkapi alat pendeteksi halangan berupa sensor ultrasonik. Tongkat yang kami namakan TERA atau Tongkat cErdas untuk tunanetRA tersebut juga menggunakan bahan bekas sebagai bahan dasar dari pembuatan tongkat. Ini dimaksudkan untuk mendukung program daur ulang (recycle) barang bekas menjadi barang yang bermanfaat.
C. PERUMUSAN MASALAH
aktivitas yang sangat berhubungan dengan mata secara langsung akan mengurangi kinerja bahkan aktivitas tersebut sama sekali tidak dapat dilakukan. Salah satunya adalah aktivitas berjalan.
Para tunanetra selalu menggunakan tongkat untuk berjalan sebagai alat bantu. Biasanya tongkat digunakan untuk memeriksa kondisi bagian bawah jalur berjalan mereka apakah terdapat hambatan di depan mereka seperti tanjakan, lubang, dan benda penghalang lainnya. Namun, masalah muncul ketika adanya halangan yang tidak biasa dijangkau oleh tongkat yaitu bagian atas jalur berjalan di depan mereka.
Salah satu solusi untuk menjawabnya pada kesempatan ini akan dirancang alat bantu tunanetra yang berupa tongkat cerdas tunanetra dan sekaligus memanfaatkan barang bekas. Alat ini adalah tongkat tunanetra berbasis elektronik yang dilengkapi dengan alat pendeteksi berupa sensor ultrasonik. Alat ini dapat mendeteksi adanya halangan di depan yang mungkin dapat mengancam keselamatan tunanetra. Sistemnya adalah sensor ultrasonik akan mendeteksi halangan dan mikrokontroler diprogram agar memberi informasi melalui suara dan getaran pada tongkat, bahwa halangan terdeteksi berada di depan.
Kami menggunakan barang bekas sebagai bahan dari tongkat tunanetra adalah untuk mendukung program cinta lingkungan. Karena dilihat dari permasalahan sekarang ini banyak barang-barang bekas yang dibuang di lingkungan bumi kita ini tidak dimanfaatkan lagi.
D. TUJUAN PROGRAM
Adapun tujuan dari program ini yaitu :
1. Menciptakan alat bantu tongkat cerdas untuk tunanetra yang dapat mendeteksi halangan yang ada didepannya agar membantu para penderita tunanetra dalam kemudahannya untuk beraktifitas.
2. Mendukung program cinta lingkungan, yaitu menggunakan barang bekas yang tidak dipakai sebagai bagian bahan pembuatan tongkat cerdas untuk tunanetra tersebut.
E. LUARAN YANG DIHARAPKAN
Luaran dari program ini diharapkan dapat memberikan kontribusi dalam IPTEKS. Dalam pengaplikasiannya untuk membantu masyarakat, khususnya para penyandang tunanetra. Luaran berupa alat tongkat untuk tunanetra yang dapat mendeteksi halangan yang ada di depan dengan alat sensor ultrasonik menggunakan bahan daur ulang atau menggunakan barang bekas sebagai bahan dasar pembuat tongkat cerdas tersebut. Hasil dari kegiatan ini juga diharapkan dapat dipublikasikan dalam berbagai jurnal tertentu sebagai produk alat “TERA: Tongkat Cerdas untuk Tunanetra dengan Pemanfaatan Barang Bekas”.
F. KEGUNAAN
Program ini diharapkan dapat menghasilkan temuan baru berupa alat tongkat cerdas untuk tunanetra sehingga dapat membantu masyarakat khususnya para penderita tunanetra. Ditinjau dari segi psikologis, program ini akan menambah kepercayaan diri bagi penderita tunanetra dan akan mengurangi rasa kekhawatiran bagi keluarga penderita tunanetra bila sang penderita tunanetra akan beraktivitas jauh di luar pantauan keluarga. Diharapkan juga akan membantu pemerintah menjaga kebersihan lingkungan, karena pembuatan alat yang menggunakan barang bekas atau bahan daur ulang (recycle).
G. TINJAUAN PUSTAKA 1. Sensor Ultrasonik
Sinyal informasi tersebut akan dikirim ke rangkaian mikrokontroler untuk selanjutnya diolah untuk menghitung jarak terhadap benda didepannya. Rumus menghitung jarak sebagai berikut ;
S = 340.t / 2
dimana S adalah jarak sensor antara ultrasonik dengan bidang pantul, dan t adalah selisih waktu antara pemancaran gelombang ultrasonik sampai diterima kembali oleh bagian penerima ultrasonik.
Pada program kali ini akan menggunakan sensor ultrasonik SRF-04, sensor ini merupakan sensor jarak yang presisi. Dapat mendeteksi jarak 2 cm sampai 3 meter. Dan sangat mudah untuk dihubungkan ke mikrokontroler menggunakan sebuah pin input dan pin output. Sensor ini memiliki dimensi 43 mm x 20 mm x 17 mm.
Gambar1 Sensor Ultrasonik SRF-04
2. Mikrokontroller Atmega 8
Gambar 2 Mikrokontroler Atmega 8
3. Buzzer
Buzzer adalah perangkat elektronika yang terbuat dari elemen piezoceramics pada suatu diafragma yang mengubah getaran/vibrator menjadi gelombang suara. Buzzer menggunakan resonansi untuk memperkuat intensitas suara (Boy, 2010)
Gambar 3 Buzzer
4. Motor Listrik DC Vibrator
Motor listrik DC Vibrator merupakan perangkat elektromagnetis yang mengubah energi listrik menjadi energi mekanik. Motor ini memerlukan suplai tegangan yang searah pada kumparan medan magnet untuk diubah menjadi energi mekanik. Vibrator/getaran itu sendiri berasal dari gaya sentrifugal bermassa dari Stator yang berputar (Zuhal, 1988).
Gambar 4 Motor DC Vibrator
Pelaksanaan program ini merupakan eksperimen murni dengan pendekatan secara induktif. Terdapat empat hal pokok dalam program penerapan teknologi ini, yaitu:
1. Rancang bangun alat berupa tongkat yang diberi rangkaian elektronika yang mempunyai sensor pendeteksi halangan, yaitu sensor Ultrasonik.
2. Sensor Ultrasonik dapat mengetahui data, apakah ada halangan atau tidak, yaitu dengan cara mengirimkan gelombang ultrasonik yang dikirim oleh sensor Ultrasonik tersebut, jika gelombang ultrasonik tersebut memantul dan kembali ke sensor ultrasonik, maka sensor ultrasonik dapat mendeteksi halangan.
3. Data yang diterima oleh sensor ultrasonik, melalui pantulan gelombang ultrasonik yang dikirimkannya, data tersebut akan diproses oleh Mikrokontroller ATmega8. 4. Data hasil proses logika oleh Mikrokontroler, outputnya akan disalurkan ke
komponen elektronika. Salah satunya Buzzer yang menghasilkan suara peringatan dan motor vibrator yang menghasilkan getaran. Suara dan getaran merupakan sinyal peringatan untuk pengguna tongkat bahwa terdapat halangan didepannya.
Gambar 6 Konstruksi Tongkat Cerdas Tunanetra
I. JADWAL KEGIATAN No
. Jenis Kegiatan
Bulan
ke-1 2 3 4 5
1. Studi referensi dan literatur
2. Perancangan dan pembuatan perangkat keras (hardware)
3. Uji kemampuan kerja alat pendeteksian sensor ultrasonik
4. Perancangan dan pembuatan perangkat lunak (software)
100 Cm
15 Cm
5.
Uji ketepatan data proses pendeteksian terhadap adanya halangan.
1 Resistor 200 pcs 500/pcs 100.000
2 Dioda 100 pcs 1.000/pcs 100.000
3 Kapasitor 50 pcs 5.000/pcs 250.000
4 Trompot 10 pcs 6.000/ pcs 60.000
5 Led indikator 30 pcs 5.000/ pcs 150.000
6 Transistor 20 pcs 10.000/ pcs 200.000
7 IC OP-AMP 10 pcs 30.000/ pcs 300.000
8 Sensor Ultrasonik 8 pcs 400.000/ pcs 3.200.000
9 Power supply 2 pcs 200.000/ pcs 400.000
10 PCB 10 pcs 10.000/ pcs 100.000
11 Spidol WaterProf 5 pcs 20.000/ pcs 100.000
12 Pelarut Fero clorit 1 kg 80.000/ Kg 80.000
13 Timah 5 pcs 80.000/set 400.000
14 Selinder Besi 10 pcs 50.000/ pcs 500.000
15 Soket IC 10 pcs 2.000/ pcs 20.000
16 Paralon 2” 1 pcs 50.000/ pcs 50.000
17 Push Button 5 pcs 5.000/ pcs 25.000
18 IC ADC 0804 5 pcs 8.000/pcs 40.000
19 IC AT89S52 4 pcs 40.000/ pcs 160.000
1 Tool kit 1set 2.000.000/ set 2.000.000
2 Kabel penghubung 5 set 20.000/ set 100.000
3 Ongkos pengiriman
komponen (Jakarta-pontianak atau Surabaya-pontianak)
5 kali 50.000/ kali 250.000
4 Downloader 2 set 260.000/ set 520.000
Jumlah 2.870.000
3. Lain-lain
NO JENIS VOLUME
HRG.SATUAN HARGA
(Rp) (Rp)
1 Pembuatan laporan 4 35.000 140.000
2 Materai 3 7.000 21.000
3 CD Kosong 3 8.000 24.000
4 Kertas HVS 2 40.000 80.000
5 Seminar 1 200.000 200.000
6 Cartridge 2 200.000 400.000
Jumlah 865.000
Total dana = Bahan habis pakai + Bahan Pendukung + Lain-lain = Rp 6.235.000,- + Rp 2.870.000,- + Rp 865.000,-
= Rp
9.970.000,-K. DAFTAR PUSTAKA
