BAB III
ANALISIS DAN PERANCANGAN
3.1 Analisis.

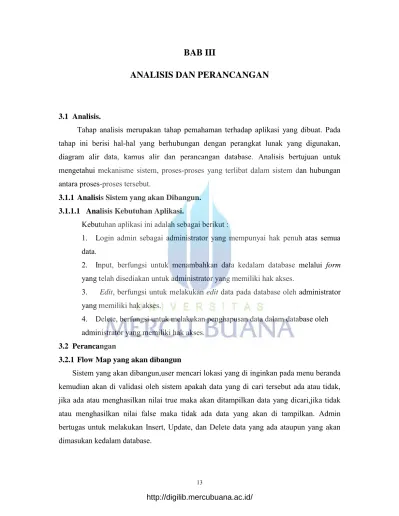

Tahap analisis merupakan tahap pemahaman terhadap aplikasi yang dibuat. Pada tahap ini berisi hal-hal yang berhubungan dengan perangkat lunak yang digunakan, diagram alir data, kamus alir dan perancangan database. Analisis bertujuan untuk mengetahui mekanisme sistem, proses-proses yang terlibat dalam sistem dan hubungan antara proses-proses tersebut.
3.1.1 Analisis Sistem yang akan Dibangun.
3.1.1.1 Analisis Kebutuhan Aplikasi.
Kebutuhan aplikasi ini adalah sebagai berikut :
1. Login admin sebagai administrator yang mempunyai hak penuh atas semua data.
2. Input, berfungsi untuk menambahkan data kedalam database melalui form yang telah disediakan untuk administrator yang memiliki hak akses.
3. Edit, berfungsi untuk melakukan edit data pada database oleh administrator yang memiliki hak akses.
4. Delete, berfungsi untuk melakukan penghapusan data dalam database oleh administrator yang memiliki hak akses.
3.2 Perancangan
3.2.1 Flow Map yang akan dibangun
Sistem yang akan dibangun,user mencari lokasi yang di inginkan pada menu beranda kemudian akan di validasi oleh sistem apakah data yang di cari tersebut ada atau tidak, jika ada atau menghasilkan nilai true maka akan ditampilkan data yang dicari,jika tidak atau menghasilkan nilai false maka tidak ada data yang akan di tampilkan. Admin bertugas untuk melakukan Insert, Update, dan Delete data yang ada ataupun yang akan dimasukan kedalam database.
Tabel 3.1 Flow Map yang akan dibangun.
3.2.2 Konteks Diagram
Diagram Konteks merupakan suatu teknik untuk menggambarkan pemodelan sistem secara global menggunakan notasi–notasi grafis yang menunjukan aliran informasi Dan perubahannya yang diterapkan sebagai perubahan atau perpindahan data dari masukan (input) menjadi keluaran (output). Pendekatan terstruktur ini mencoba untuk menggambarkan sistem pertama kali secara garis besar (top level) dan memecah-mecahnya menjadi bagian yang lebih terinci (lower level).
Adapun diagram konteks yang telah penulis rancang adalah sebagai berikut : Gambar 3.1 Konteks Diagram Aplikasi yang Dibuat.
http://digilib.mercubuana.ac.id/
3.2.3 Data Flow Diagram 3.2.3.1 DFD Level 0
Untuk Mendukung perancangan system yang akan dibuat, penulis menggambarkan data flow diagram untuk dijadikan model yang nantinya akan digunakan dalam membuat program.
Gambar 3.2 DFD Level 0.
Tabel 3.3 Spesifikasi Tabel
No Proses Data Masuk Data Keluar Logika Proses 1. Login Valiadasi
Login
Valid Begin IF admin login THEN Valid login End 2. Kelola Lokasi Input Lokasi Validasi Begin IF admin input
lokasi THEN Validasi input lokasi End
Edit Lokasi Validasi Begin IF admin edit lokasi THEN Validasi edit lokasi End
Delete Lokasi
Validasi Begin IF admin delete lokasi THEN Validasi delete lokasi End
Lihat Data
Lokasi
Konfirm Data Lokasi
Begin IF Pengunjung lihat data lokasi THEN
Konfirm data lokasi End 3. Kelola Komen
Lokasi
Input Komen Lokasi
Validasi Begin IF input komen lokasi THEN Validasi input lokasi End
Delete
Komen Lokasi
Validasi Begin IF admin delete komen lokasi THEN Validasi delete komen lokasi End
4. Kelola Berita Input Berita Validasi Begin IF admin input berita THEN Validasi input berita End
Edit Berita Validasi Begin IF admin edit berita THEN Validasi edit berita End
Delete Berita Validasi Begin IF admin delete berita THEN Validasi delete berita End
Lihat Data
Berita
Konfirm Data Berita
Begin IF Pengunjung lihat data berita THEN
Konfirm data berita End
http://digilib.mercubuana.ac.id/
5. Kelola Komen Berita
Input Komen Berita
Validasi Begin IF input komen berita THEN Validasi input berita End
Delete Komen Berita
Validasi Begin IF admin delete komen berita THEN Validasi delete komen berita End
6. Kelola Kontak Pesan
Input Kontak Pesan
Validasi Begin IF Pengunjung input kontak pesan THEN Validasi input kontak pesan End
Delete Kontak Pesan
Validasi Begin IF admin delete kontak pesan THEN Validasi delete kontak pesan End
7. Kelola LogOut LogOut Konfrim Logout
Begin IF admin logout THEN Valid logout End

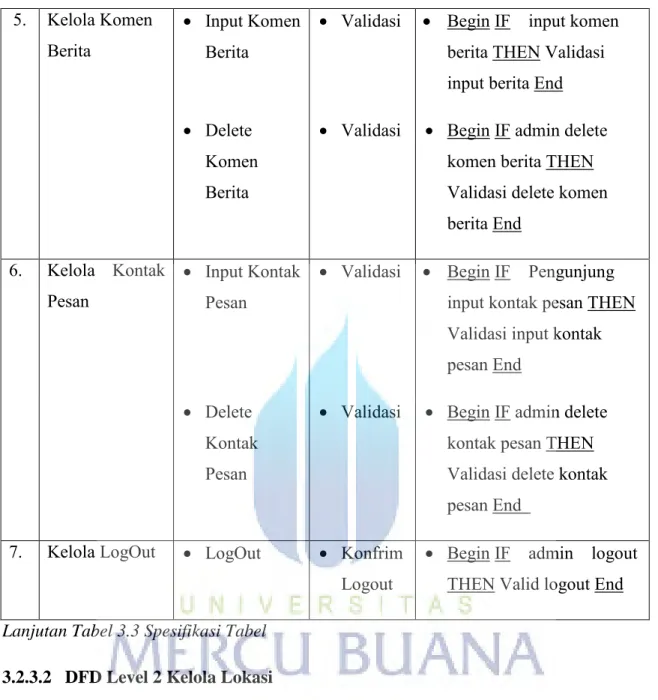

Lanjutan Tabel 3.3 Spesifikasi Tabel 3.2.3.2 DFD Level 2 Kelola Lokasi
Pada DFD Lever 2 kelola Applikasi ini digunakan sebagai analisis untuk perancangan dari menu pengelolaan aplikasi yang akan dibangun pada menu kelola applikasi agar tidak keluar dari konteks yang telah dirancang.
Gambar 3.3 DFD Level 2 Kelola Lokasi
Tabel 3.4 Spesifikasi DFD Level 2 Kelola Lokasi.
No Proses Data Masuk Data Keluar Logika Proses 1. Kelola
Lokasi
Input Lokasi Validasi Begin IF admin input lokasi THEN Validasi input lokasi End
Edit Lokasi Validasi Begin IF admin edit lokasi THEN Validasi edit lokasi End
Delete Lokasi Validasi Begin IF admin delete lokasi THEN Validasi delete lokasi End
Lihat Data Lokasi
Konfirm Data Lokasi
Begin IF Pengunjung lihat data lokasi THEN Konfirm data lokasi End
3.2.3.3 DFD Level 3 Kelola Komentar Lokasi
Pada DFD Level 3 Kelola Komentar Lokasi Applikasi ini digunakan sebagai analisis untuk perancangan dari menu pengelolaan aplikasi yang akan dibangun.
Gambar 3.4 DFD Level 3 Kelola Komentar Lokasi.
http://digilib.mercubuana.ac.id/
Tabel 3.5 Spesifikasi DFD Level 3 Kelola Komentar Lokasi.
No Proses Data Masuk Data
Keluar Logika Proses
1 Kelola Komen Lokasi
Input Komen Lokasi
Validasi Begin IF input komen lokasi THEN Validasi input lokasi End
Delete Komen Lokasi
Validasi Begin IF admin delete komen lokasi THEN Validasi delete komen lokasi End
3.2.3.4 DFD Level 4 Kelola Berita
Pada DFD Level 4 Kelola Berita Applikasi ini digunakan sebagai analisis untuk perancangan dari menu pengelolaan aplikasi yang akan dibangun.
Gambar 3.5 DFD Level 4 Kelola Berita
.
Tabel 3.6 Spesifikasi DFD Level 4 Kelola Berita.
No Proses Data Masuk Data Keluar Logika Proses 1. Kelola
Berita
Input Berita
Validasi Begin IF admin input berita THEN Validasi input berita End
Edit Berita
Validasi Begin IF admin edit berita THEN Validasi edit berita End
Delete Berita
Validasi Begin IF admin delete berita THEN Validasi delete berita End
Lihat Data Berita
Konfirm Data Berita
Begin IF Pengunjung lihat data berita THEN Konfirm data berita End
3.2.3.5 DFD Level 5 Kelola Komentar Berita
Pada DFD Level 5 Kelola Komentar Berita Applikasi ini digunakan sebagai analisis untuk perancangan dari menu pengelolaan aplikasi yang akan dibangun.
Gambar 3.6 DFD Level 5 Kelola Komentar Berita
http://digilib.mercubuana.ac.id/
Tabel 3.7 DFD Level 5 Kelola Komentar Berita
No Proses Data Masuk Data Keluar Logika Proses 1. Kelola
Komentar Berita
Input Komentar Berita
Validasi Begin IF input Komentar berita THEN Validasi input berita End
Delete Komentar Berita
Validasi Begin IF admin delete Komentar berita THEN Validasi delete komen berita End
3.2.3.6 DFD Level 6 Kelola Pesan Kontak
Pada DFD Level 6 Kelola Pesan Kontak Applikasi ini digunakan sebagai analisis untuk perancangan dari menu pengelolaan aplikasi yang akan dibangun.
Gambar 3.7 DFD Level 6 Kelola Pesan Kontak.
Tabel 3.8 DFD Level 6 Kelola Pesan Kontak.
No Proses Data Masuk Data Keluar Logika Proses 1. Kelola
Kontak Pesan
Input Kontak Pesan
Validasi Begin IF Pengunjung input kontak pesan THEN Validasi input kontak pesan End
Delete Kontak Pesan
Validasi Begin IF admin delete kontak pesan THEN Validasi delete kontak pesan End
3.2.4 Perancangan Database 3.2.4.1 Conceptual Data Model
Gambar 3.8 CDM (Conceptual Data Model)
. 3.2.4.2 Physical Data Model
Gambar 3.9 PDM (Physical Data Model).
http://digilib.mercubuana.ac.id/
3.2.4.3 Kamus Data Tabel
Kamus data adalah daftar tentang semua elemen data yang berhubungan dengan sistem informasi. Berikut adalah uraian tabel-tabel dalam aplikasi ini :
tabel 3.9 tbl_admin
Tabel 3.10 tbl_lokasi
No Field Type Lenght Keterangan
1 idlokasi int 11 Primary key.
2 nama char 50 Nama Lokasi atau tempat yang akan diinput.
3 Jkul varchar 5 Jenis dari kuliner yang akan diinput 4 Jtem varchar 5 Jenis dari tempat kuliner yang akan diinput 5 alamat varchar 200 Alamat dari lokasi atau tempat yang diinput.
6 deskripsi text - Deskripsi dari lokasi atau tempat yang diinput, bisa berisi telp, fax, dan lain-lain.
7 gambar varchar 150 Gambar dari lokasi yang diinput.
8 lat float - Latitude atau koordinat x dari maps lokasi.
9 lon float - Longitude atau koordinat y dari maps lokasi.
No Field Type Lenght Keterangan
1 idadmin int 2 Primary Key.
2 username char 20 Merupakan validasi dari username pada saat login.
3 password text - Merupakan password pada saat login.
4 email varchar 50 Email yang digunakan oleh admin.
Tabel 3.11 tbl_komentar.
No Field Type Lenght Keterangan
1 idkomentar int 11 Primary Key.
2 idlokasi int 11 Foreign key dari tbl_lokasi.
3 tanggal varchar 25 Tanggal pengimputan komentar
lokasi.
4 nama char 25 Nama dari pengomentar (user)
lokasi.
5 email varchar 50 Email dari pengomentar (user)
lokasi.
6 komentar text - Komentar dari pengomentar (user)
lokasi.
Tbl 3.12 tbl_berita
No Field Type Lenght Keterangan
1 idberita int 11 Primary Key.
2 tanggal varchar 25 Tanggal Pengimputan berita.
3 judul varchar 100 Judul dari berita.
4 isiberita text - Isi dari berita.
5 gambar varchar 150 Gambar dari berita yang diinput.
Tabel 3.13 tbl_komenberita
No Field Type Lenght Keterangan
1 idkomenberita int 11 Primary Key.
2 idberita int 11 Foreign key dari tbl_berita.
3 tanggal varchar 25 Tanggal pengimputan komentar berita.
4 nama char 25 Nama dari pengomentar (user) berita.
5 email varchar 50 Email dari pengomentar (user) berita.
http://digilib.mercubuana.ac.id/
6 komentar text - Komentar dari pengomentar (user) berita.
Tabel 3.14 tbl_pesan
No Field Type Lenght Keterangan
1 idpesan int 11 Primary Key.
2 tanggal varchar 25 Tanggal pengimputan pesan.
3 nama char 25 Nama dari user pesan.
4 email varchar 50 Email dari user pesan.
5 Pesan text - Komentar dari user pesan.
3.2.5 Perancangan User Interface
Antar muka adalah suatu media yang digunakan untuk komunikasi antara manusia (user) dengan komputer, oleh sebab itu aplikasi ini didesain agar user dapat dengan mudah menggunakan atau mengoperasikannya.
1. Form Menu Beranda tampilan Map
Nama Layar : Beranda
Deskripsi : Tampilan interface yang digunakan untuk Menu Beranda tampilan Map
Gambar 3.10 Menu Beranda tampilan Map
1
2
4
5
3
Keterangan :
Tabel 3.15 Form menu Beranda tampilan Map.
No Keterangan 1 Header 2 Menu
3 Seacrh Lokasi 4 Maps Location 5 Bottom
2. Form Menu Berita / Info Terbaru Nama Layar : Berita / Info Terbaru
Deskripsi : Tampilan interface yang digunakan untuk Menu Berita / Info Terbaru
Gambar 3.11 Form Menu Berita / Info Terbaru.
1
2
3
5
4
http://digilib.mercubuana.ac.id/
Keterangan :
Tabel 3.16 form Menu Berita / Info Terbaru
No Keterangan
1 Header 2 Menu
3 Halaman Berita / Info Terbaru 4 Berita Lainnya
5 Bottom
3. Form Menu Kontak Nama Layar : Kontak
Deskripsi : Tampilan interface yang digunakan untuk Menu Kontak
Gambar 3.12 Form Menu Kontak
1
2
3
4
Keterangan :
Tabel 3.17 form Menu Kontak No Keterangan
1 Header 2 Menu
3 Halaman Kontak 4 Bottom
4. Form Menu LogIn Nama Layar : Login
Deskripsi : Tampilan interface yang digunakan untuk Menu Kontak
Gambar 3.13 Form Menu LogIn
5 1
2
4
3 6
http://digilib.mercubuana.ac.id/
Keterangan :
Tabel 3.18 Form Menu LogIn No Keterangan
1 Header 2 User Name 3 Password 4 LogIn 5 Bottom
6 Background Menu LogIn
5. Menu Beranda Admin Nama Layar : Beranda
Deskripsi : Tampilan interface yang digunakan untuk Menu Beranda admin
Gambar 3.14 Form Menu Beranda Admin
1
3
2
Keterangan :
Tabel 3.19 Form menu Beranda.
No Keterangan 1 Header
2 Menu
3 Welcome Beranda Admin 4 Bottom
6. Menu Data Lokasi
Nama Layar : Data Lokasi
Deskripsi : Tampilan interface yang digunakan untuk Menu Data Lokasi halaman admin
Gambar 3.15 Form Menu Data Lokasi
4
1
3
5
2
4
http://digilib.mercubuana.ac.id/
Keterangan :
Tabel 3.20 Form menu data lokasi
No Keterangan
1 Header 2 Menu admin
3 Manipulation Data Lokasi (Input, Update, Delete.) dan cari data Lokasi
4 Select Data Lokasi 5 Bottom
7. Menu Data Berita
Nama Layar : Data Berita
Deskripsi : Tampilan interface yang digunakan untuk Menu Data Berita halaman admin.
Gambar 3.16 Menu Berita halaman admin
1
3
2
4
Keterangan :
Tabel 3.21 Form menu data berita
No Keterangan
1 Header 2 Menu admin
3 Manipulation Data Berita (Input, Update, Delete.) 4 Select Data Berita
5 Bottom
8. Menu Data Komentar
Nama Layar : Data Komentar (Komentar Lokasi dan Komentar Berita) Deskripsi : Tampilan interface yang digunakan untuk Menu Data Komentar
halaman admin.
Gambar 3.17 Menu Data Komentar halaman admin 5
1
3
2
4
http://digilib.mercubuana.ac.id/
Keterangan :
Tabel 3.22 Form menu data Komentar
No Keterangan
1 Header 2 Menu admin
3 Manipulation Data Komentar (Insert, Delete.) 4 Select Data Komentar (lokasi atau berita) 5 Bottom
9. Menu Data Pesan
Nama Layar : Data Pesan
Deskripsi : Tampilan interface yang digunakan untuk Menu Data Pesan halaman admin.
Gambar 3.18 Menu Data Pesan 5
1
2
Keterangan :
Tabel 3.23 Form menu data Pesan
No Keterangan
1 Header 2 Menu admin
3 Manipulation Data pesan (Select, Delete.) 4 Bottom
10. Akun Admin
Nama Layar : Akun Admin
Deskripsi : Tampilan interface yang digunakan untuk Menu akun admin.
3
4
1
2
http://digilib.mercubuana.ac.id/
Gambar 3.19 Menu Akun Admin
Keterangan :
Tabel 3.24 Form menu akun admin
No Keterangan
1 Header 2 Menu admin
3 Manipulation akun admin (Update, logout.) 4 Bottom
3
4
