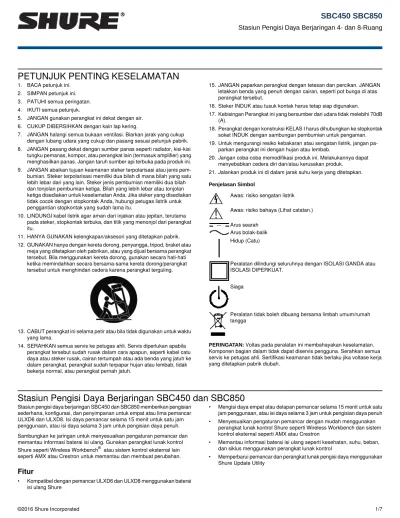

PETUNJUK PENTING KESELAMATAN
1. BACA petunjuk ini.2. SIMPAN petunjuk ini. 3. PATUHI semua peringatan. 4. IKUTI semua petunjuk.
5. JANGAN gunakan perangkat ini dekat dengan air. 6. CUKUP DIBERSIHKAN dengan kain lap kering.
7. JANGAN halangi semua bukaan ventilasi. Biarkan jarak yang cukup dengan lubang udara yang cukup dan pasang sesuai petunjuk pabrik. 8. JANGAN pasang dekat dengan sumber panas seperti radiator, kisi-kisi
tungku pemanas, kompor, atau perangkat lain (termasuk amplifier) yang menghasilkan panas. Jangan taruh sumber api terbuka pada produk ini. 9. JANGAN abaikan tujuan keamanan steker terpolarisasi atau jenis pem-bumian. Steker terpolarisasi memiliki dua bilah di mana bilah yang satu lebih lebar dari yang lain. Steker jenis pembumian memiliki dua bilah dan tonjolan pembumian ketiga. Bilah yang lebih lebar atau tonjolan ketiga disediakan untuk keselamatan Anda. Jika steker yang disediakan tidak cocok dengan stopkontak Anda, hubungi petugas listrik untuk penggantian stopkontak yang sudah lama itu.
10. LINDUNGI kabel listrik agar aman dari injakan atau jepitan, terutama pada steker, stopkontak terbuka, dan titik yang menonjol dari perangkat itu.
11. HANYA GUNAKAN kelengkapan/aksesori yang ditetapkan pabrik. 12. GUNAKAN hanya dengan kereta dorong, penyangga, tripod, braket atau
meja yang ditetapkan oleh pabrikan, atau yang dijual bersama perangkat tersebut. Bila menggunakan kereta dorong, gunakan secara hati-hati ketika memindahkan secara bersama-sama kereta dorong/perangkat tersebut untuk menghindari cedera karena perangkat terguling.
13. CABUT perangkat ini selama petir atau bila tidak digunakan untuk waktu yang lama.
14. SERAHKAN semua servis ke petugas ahli. Servis diperlukan apabila perangkat tersebut sudah rusak dalam cara apapun, seperti kabel catu daya atau steker rusak, cairan tertumpah atau ada benda yang jatuh ke dalam perangkat, perangkat sudah terpapar hujan atau lembab, tidak bekerja normal, atau perangkat pernah jatuh.
15. JANGAN paparkan perangkat dengan tetesan dan percikan. JANGAN letakkan benda yang penuh dengan cairan, seperti pot bunga di atas perangkat tersebut.
16. Steker INDUK atau tusuk kontak harus tetap siap digunakan.
17. Kebisingan Perangkat ini yang bersumber dari udara tidak melebihi 70dB (A).
18. Perangkat dengan konstruksi KELAS I harus dihubungkan ke stopkontak soket INDUK dengan sambungan pembumian untuk pengaman. 19. Untuk mengurangi resiko kebakaran atau sengatan listrik, jangan
pa-parkan perangkat ini dengan hujan atau lembab.
20. Jangan coba-coba memodifikasi produk ini. Melakukannya dapat menyebabkan cedera diri dan/atau kerusakan produk.
21. Jalankan produk ini di dalam jarak suhu kerja yang ditetapkan.
Penjelasan Simbol
Awas: risiko sengatan listrik Awas: risiko bahaya (Lihat catatan.) Arus searah
Arus bolak-balik Hidup (Catu)
Peralatan dilindungi seluruhnya dengan ISOLASI GANDA atau ISOLASI DIPERKUAT.
Siaga
Peralatan tidak boleh dibuang bersama limbah umum/rumah tangga
PERINGATAN:Voltas pada peralatan ini membahayakan keselamatan. Komponen bagian dalam tidak dapat diservis pengguna. Serahkan semua servis ke petugas ahli. Sertifikasi keamanan tidak berlaku jika voltase kerja yang ditetapkan pabrik diubah.
Stasiun Pengisi Daya Berjaringan SBC450 dan SBC850
Stasiun pengisi daya berjaringan SBC450 dan SBC850 memberikan pengisiansederhana, konfigurasi, dan penyimpanan untuk empat atau lima pemancar ULXD6 dan ULXD8. Isi daya pemancar selama 15 menit untuk satu jam penggunaan, atau isi daya selama 3 jam untuk pengisian daya penuh. Sambungkan ke jaringan untuk menyesuaikan pengaturan pemancar dan memantau informasi baterai isi ulang. Gunakan perangkat lunak kontrol Shure seperti Wireless Workbench® atau sistem kontrol eksternal lain seperti AMX atau Crestron untuk memantau dan membuat perubahan.
Fitur
• Kompatibel dengan pemancar ULXD6 dan ULXD8 menggunakan baterai isi ulang Shure
• Mengisi daya empat atau delapan pemancar selama 15 menit untuk satu jam penggunaan, atau isi daya selama 3 jam untuk pengisian daya penuh • Menyesuaikan pengaturan pemancar dengan mudah menggunakan
perangkat lunak kontrol Shure seperti Wireless Workbench dan sistem kontrol eksternal seperti AMX atau Crestron
• Memantau informasi baterai isi ulang seperti kesehatan, suhu, beban, dan siklus menggunakan perangkat lunak kontrol
• Memperbarui pemancar dan perangkat lunak pengisi daya menggunakan Shure Update Utility
Komponen yang disertakan
• Catu daya PS60 (beberapa model tersedia tanpa catu daya)
Kontrol dan Konektor Pengisi Daya
௦ ௧
① Tombol Daya
Tekan untuk menyalakan; tekan dan tahan untuk mematikan.
② Tombol Atur Ulang
• Mengatur ulang pengisi daya: Tekan dan tahan tombol atur ulang sambil secara bersamaan menghidupkan pengisi daya untuk mengembalikan pengaturan pabrik. Alamat IP akan diatur ulang ke Otomatis. LED sedang mengisi = hijau terang.
• Mengatur ulang pemancar: Letakkan pemancar pada dok pengisian. Tekan dan tahan tombol atur ulang selama lima detik untuk mengembalikan pengaturan pabrik pemancar. LED senyap pemancar = berkedip.
③ LED Daya
• On = Pengisi daya menyala • Off = Pengisi daya mati
④ Port Ethernet
Sambungkan ke jaringan Ethernet untuk mengaktifkan kontrol perangkat jarak jauh dan memantau menggunakan Wireless Workbench atau perangkat lunak kontrol lainnya.
⑤ Input Daya
Sambungkan ke catu daya.
⑥ LED Status Mengisi Daya
Tiap slot pengisian daya memiliki lima LED yang menyala untuk menunjukkan tingkat pengisian daya baterai: % Pengisian Daya Baterai LED 1 Berkedip: < 10%• • Terang: > 10% > 25% 2 > 50% 3 > 75% 4 100% 5
⑦ Slot Pengisian Daya (USB 3.0)
Selipkan pemancar ULXD6 atau ULXD8 dengan baterai isi ulang Shure ke dalam slot untuk mulai mengisi daya.
③ LED Kecepatan Ethernet (Ambar)
• Mati = 10 Mbps • Hidup = 100 Mbps
④ LED Status Ethernet (Hijau)
• Mati = tidak terhubung ke jaringan • On = Hubungan jaringan aktif • Berkedip = Hubungan jaringan aktif
Sambungan Daya
1. Sambungkan catu daya ke stopkontak dan input daya pengisi daya. 2. Pengisi daya secara otomatis akan menyala saat tersambung ke daya.
Tekan dan tahan tombol daya untuk mematikan.
Jika Anda mengalami mati daya, stasiun pengisi daya akan secara otomatis melanjutkan pengisian setelah daya dipulihkan.
Batas Pengisian dan Pemancar Dudukan Leher Angsa
Selipkan pemancar ULXD6 atau ULXD8 dengan baterai isi ulang Shure kedalam slot sebagaiamana yang ditunjukkan:
Waktu Pengisian
• 15 menit = 1 jam penggunaan • 1 jam = terisi 50%
• 3 jam = terisi 100%
Catatan:Jika stasiun pengisi daya kehilangan daya, pemancar juga akan mati. Pemancar akan melanjutkan pengisian daya saat daya kembali.
Menghubungkan Perangkat Shure ke Wireless Workbench
Dengan Wireless Workbench, Anda dapat mengontrol dan memantau perangkat melalui jaringan. Untuk memulai, bukawww.shure.com/wwbdan unduh perangkat lunak Wireless Workbench. Wireless Workbench berhubungan dengan perangkat yang terhubung melalui jaringan Ethernet standar.
Peralatan yang diperlukan:Perangkat Shure, komputer yang terpasang Wireless Workbench, kabel Ethernet Cat 5 (atau yang lebih bagus), dan router atau sakelar jaringan
1. Sambungkan perangkat ke komputer Anda dengan kabel Ethernet Cat 5 (atau yang lebih baik) yang berpelindung guna memastikan kinerja jaringan yang andal. Jika Anda memiliki banyak perangkat yang dikelola, sambungkan tiap perangkat ke router atau sakelar jaringan. LED port Ethernet akan menyala untuk engindikasikan konektivitas jaringan. Verifikasi apakah perangkat Shure dapat melihat satu sama lain dengan melihat ikon konektivitas jaringan pada bagian depan panel (lokasi bervariasi).
2. Untuk sebagian besar aplikasi, gunakan mode Otomatis (standar) agar sakelar atau router dapat menetapkan alamat IP menggunakan alamat DHCP. Jika tidak ditemukan server DHCP, perangkat Anda akan kembali ke alamat link-local pada jangkauan 169.254.xxx.xxx. Jika Anda perlu menetapkan alamat IP khusus, atur mode IP ke Manual pada menu Network. Cari petunjuk khusus model dihttp://shure-community.custhelp.com/posts/a21b97f121.
3. Buka perangkat lunak Wireless Workbench.
4. Pilih Antarmuka Jaringan pada jendela pop-up. Pilih jaringan yang paling cocok dengan port Ethernet tempat perangkat Anda tersambung. 5. Perangkat Anda akan muncul pada tab Inventory saat sambungan berhasil.
Tips Konfigurasi
• Periksa pengaturan firewall Anda untuk memastikan Wireless Workbench memiliki akses ke jaringan Anda • Gunakan beberapa sakelar Ethernet guna memperluas jaringan untuk instalasi yang lebih besar
Untuk bantuan lainnya, buka menu Bantuan pada Wireless Workbench atauwww.shure.com/wwb.
Memantau Baterai dengan Wireless Workbench
Wireless Workbench memberikan informasi baterai secara terperinci untuk tiap pemancar. Klik tab Inventory untuk melihat stasiun pengisi daya berjaringan pada Wireless Workbench.Tiap tab pada panel pengisi daya memberikan statistik baterai yang berbeda:
Pengisian
Menampilkan pengisian secara persentase dari kapasitas baterai total. Juga menunjukkan sisa waktu hingga pengisian penuh.
Kesehatan
Menampilkan kesehatan baterai yang dipilih sebagai persentase dari kapasitas pengisian baterai baru. Kapasitas pengisian (kemampuan baterai ketika terisi penuh) akan berkurang sebagai akibat dari siklus pengisian berulang kali, umur, maupun kondisi penyimpanan.
Siklus
Menampilkan jumlah total waktu yang telah dijalani baterai satu hitungan penuh dari pelepasan dan pengisian. Pengisian kembali setelah separuh jalan pen-geluaran dihitung sebagai setengah siklus. Pengisian kembali setelah pelepasan seperempat jalan dihitung sebagai seperempat siklus.
Suhu
Menampilkan suhu baterai (dalam Celcius dan Fahrenheit) dan status.
Mengontrol Pemancar dengan Pengisi Daya Berjaringan
Tinjau dan kontrol cepat banyak pengaturan pemancar menggunakanWire-less Workbench atau sistem kontrol eksternal lain. Anda dapat menyesuaikan pengaturan berikut:
• Perilaku tombol senyap dan LED senyap atau kecerahan • Filter lewatan tinggi
• Daya FR • Kunci daya
• Kondisi awal dari pengisi daya • Tipe baterai
• Nama perangkat • Nama saluran • Frekuensi
• Mode Normal atau Densitas Tinggi • Keseimbangan terbatas dan leher angsa
1. Letakkan pemancar pada pengisi daya. Pastikan pengisi daya terhubung ke jaringan dan Wireless Workbench.
2. BukaItem Propertiesuntuk pengisi daya berjaringan di Wireless Work-bench.
3. Pilih satu atau beberapa pemancar.
4. Buat perubahan ke pengaturan pemancar dan klikApply. Pemancar siap digunakan.
Menyambungkan Sistem Kontrol Eksternal
Stasiun pengisi daya berjaringan SBC450 dan SBC850 tersambung ke sistem kontrol eksternal seperti AMX atau Crestron lewat Ethernet. Gunakan saja satu pengontrol per sistem untuk menghindari konflik pesan. Untuk daftar lengkap string perintah, kunjungiwww.shure.com.• Sambungan: Ethernet (TCP/IP; SBC450 atau SBC850 adalah kliennya) • Port: 2202
Pembaruan Firmware
Firmware adalah perangkat lunak yang dipasang di setiap komponen yang mengontrol fungsionalitas. Secara berkala, versi baru firmware dikembangkan untuk memberikan beragam fitur dan penyempurnaan tambahan. Untuk memanfaatkan peningkatan desain, unduh versi firmware baru menggunakan alat Shure Update Utility.
Unduh Shure Update Utility diwww.shure.com/suu.
Memperbarui Firmware Pemancar dengan Stasiun
Pengisi Daya
1. Tempatkan pemancar pada stasiun pengisian daya dan pastikan stasiun pengisian daya terhubung ke jaringan.
2. Buka Shure Update Utility untuk menemukan pembaruan firmware. 3. Unduh pembaruan dan klikKirimkan Pembaruan.
Variasi Model
Semua termasuk catu daya kecuali tercantum lain. Model Wilayah
SBC450-US atau SBC850-US Amerika Serikat
SBC450-AR atau SBC850-AR Argentina
SBC450-BR atau SBC850-BR Brasil
SBC450-E atau SBC850-E Eropa
SBC450-UK atau SBC850-UK Inggris Model Wilayah SBC450-J atau SBC850-J Jepang SBC450-CN atau SBC850-CN China SBC450-K atau SBC850-K Korea SBC450-TW atau SBC850-TW Taiwan
SBC450-AZ atau SBC850-AZ Australia
SBC450-IN atau SBC850-IN India
Model Wilayah
SBC450 (tidak ada catu daya) Global
Model Wilayah
Global SBC850 (tidak ada catu daya)
Spesifikasi
SBC450/SBC850 Waktu pengisian
15 menit = 1 jam waktu kerja; 1 jam = 50% terisi daya; 3jam = 100% terisi daya ULXD6 and ULXD8
Antar Muka Jaringan
Ethernet 10/100 Mbp
Persyaratan Daya
15 V DC @ 4,0 A maksimum, diisi oleh catu daya eksternal (tip positif)
Rumah
Plastik Cetak, Cetakan Campuran Seng
Dimensi 82,1 mm x 224,4 mm x 192 mm (3,23 in. x 8,83 in. x 7,56 in.), H x W x D SBC450 82,1 mm x 392 mm x 192 mm (3,23 in. x 15,43 in. x 7,56 in.), H x W x D SBC850 Berat 1,59 kg (3,51 lbs) SBC450 2,67 kg (5,89 lbs) SBC850
Jarak Suhu Kerja
0°C (32°F) dengan 45°C (113°F)
Kisaran Suhu Penyimpanan
-29°C (-20°F) dengan 74°C (165°F)
Sertifikasi
Resmi berdasarkan ketentuan verifikasi FCC Bagian 15B.
Label Kepatuhan Industry Canada ICES-003:CAN ICES-3 (B)/NMB-3(B)
Catatan:Lihat label tanda FCC, tanda CE, dan tanda RCM, tanda KC, dan rating listrik yang terletak pada sisi bawah tutup pengisi daya.
Memenuhi persyaratan standar berikut:
Informasi bagi pengguna
Peralatan ini telah diuji dan dibuat sesuai batas alat digital Kelas B, sesuai dengan bagian 15 dari Peraturan FCC. Batasan ini di design untuk mem-berikan perlindungan yang layak terhadap gangguan berbahaya dalam pe-masangan dilingkungan tempat tinggal. Peralatan ini menghasilkan, meng-gunakan dan dapat memancarkan energi frekuensi radio dan, jika tidak di-pasang dan digunakan sesuai petunjuk, dapat menyebabkan gangguan yang merugikan komunikasi radio. Bagaimanapun, tidak ada jaminan bahwa gangguan tidak akan terjadi dalam instalasi tertentu. Jika peralatan ini tidak menyebabkan gangguan berbahaya pada penerimaan radio atau televisi, yang mana dapat dimatikan dengan memutar alat off dan on, pengguna di-anjurkan untuk mencoba membetulkan gangguan melalui satu atau lebih langkah-langkah berikut:
• Reposisi atau pindahkan antena penerimaan.
• Tingkatkan pemisahan antara peralatan dengan receiver.
• Hubungkan peralatan ke stopkontak pada sirkuit yang berbeda dari mana receiver terhubung.
• Konsultasikan dengan penjual atau teknisi radio/TV berpengalaman untuk bantuan.
INFORMASI PERIZINAN
Perizinan: Izin kementerian untuk mengoperasikan peralatan ini mungkin diperlukan di beberapa wilayah. Konsultasikan dengan instansi negara Anda tentang persyaratan yang diperlukan. Perubahan atau modifikasi yang jelas tidak disetujui Shure Incorporated dapat membatalkan hak Anda untuk mengoperasikan peralatan ini. Izin peralatan mikrofon wireless (nirkabel) Shure adalah tanggung jawab pengguna, dan izin yang diberikan tergantung pada klasifikasi dan permohonan pengguna, dan pada frekuensi yang dipilih.
Shure sangat mendorong pengguna agar menghubungi kantor telkom terkait dengan perizinan yang tepat, dan sebelum memilih dan memesan frekuensi.
PERINGATAN:Bisa terjadi ledakan jika baterai diganti secara tidak tepat. Hanya dioperasikan dengan baterai AA.
PERINGATAN
• Kemasan baterai bisa meledak atau mengeluarkan bahan beracun. Berisiko kebakaran atau terbakar. Jangan membuka, menghancurkan, mengubah, membongkar, memanaskan di atas 140°F (60°C), atau membakar.
• Ikuti petunjuk dari pabrik
• Hanya gunakan pengisi daya Shure untuk mengisi ulang daya baterai isi ulang Shure
• PERINGATAN: Bisa terjadi ledakan jika baterai diganti secara tidak tepat. Ganti hanya dengan tipe yang sama atau setara.
• Jangan masukkan baterai ke dalam mulut. Jika tertelan, hubungi dokter Anda atau pusat pengendalian racun setempat
• Jangan melakukan hubungan singkat; dapat menyebabkan terbakar atau kebakaran
• Jangan mengisi daya atau menggunakan kemasan baterai selain baterai isi ulang Shure
• Buang kemasan baterai dengan benar. Periksa bersama penjual setempat untuk pembuangan kemasan baterai yang digunakan dengan benar.
• Baterai (kemasan baterai atau baterai terpasang) tidak boleh terpapar ke sumber panas yang berlebihan seperti sinar matahari, api, atau se-jenisnya.
PERINGATAN:Produk ini mengandung bahan kimia yang menurut Negara Bagian California menyebabkan penyakit kanker dan cacat lahir atau bahaya reproduktif lainnya.
Silahkan ikuti skema daur ulang di daerah Anda untuk limbah baterai, ke-masan dan elektronik.
