Jenis jenis komponen perangkat
elektronika
A. Resistor
Resistor atau disebut juga dengan Hambatan adalah Komponen Elektronika Pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian Elektronika. Satuan Nilai Resistor atau Hambatan adalah Ohm ( ). Nilai Resistor biasanya diwakili dengan Ω Kode angka ataupun Gelang Warna yang terdapat di badan Resistor. Hambatan Resistor sering disebut juga dengan Resistansi atau Resistance.
Jenisjenis Resistor diantaranya adalah : 1. Resistor yang Nilainya Tetap
2. Resistor yang Nilainya dapat diatur, Resistor Jenis ini sering disebut juga dengan Variable Resistor ataupun Potensiometer.
3. Resistor yang Nilainya dapat berubah sesuai dengan intensitas cahaya, Resistor jenis ini disebut dengan LDR atau Light Dependent Resistor
4. Resistor yang Nilainya dapat berubah sesuai dengan perubahan suhu, Resistor jenis ini disebut dengan PTC (Positive Temperature Coefficient) dan NTC
B. Kapasitor (Capacitor)
Kapasitor atau disebut juga dengan Kondensator adalah Komponen Elektronika Pasif yang dapat menyimpan energi atau muatan listrik dalam sementara waktu. Fungsifungsi Kapasitor (Kondensator) diantaranya adalah dapat memilih gelombang radio pada rangkaian Tuner, sebagai perata arus pada rectifier dan juga sebagai Filter di dalam Rangkaian Power Supply (Catu Daya). Satuan nilai untuk Kapasitor (Kondensator) adalah Farad (F)
Jenisjenis Kapasitor diantaranya adalah :
1. Kapasitor yang nilainya Tetap dan tidak ber-polaritas. Jika didasarkan pada bahan pembuatannya maka Kapasitor yang nilainya tetap terdiri dari Kapasitor Kertas, Kapasitor Mika, Kapasitor Polyster dan Kapasitor Keramik. 2. Kapasitor yang nilainya Tetap tetapi memiliki Polaritas Positif dan Negatif,
Kapasitor tersebut adalah Kapasitor Elektrolit atau Electrolyte Condensator (ELCO) dan Kapasitor Tantalum
Gambar dan Simbol Kapasitor :
C. Induktor (Inductor)
Induktor atau disebut juga dengan Coil (Kumparan) adalah Komponen Elektronika Pasif yang berfungsi sebagai Pengatur Frekuensi, Filter dan juga sebagai alat kopel (Penyambung).
Induktor atau Coil banyak ditemukan pada Peralatan atau Rangkaian Elektronika yang berkaitan dengan Frekuensi seperti Tuner untuk pesawat Radio. Satuan Induktansi untuk Induktor adalah Henry (H).
Jenisjenis Induktor diantaranya adalah : 1. Induktor yang nilainya tetap
2. Induktor yang nilainya dapat diatur atau sering disebut dengan Coil Variable.

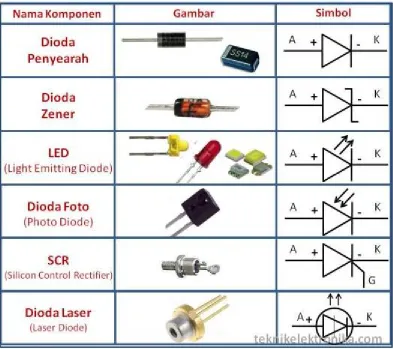

D. Dioda (Diode)
Diode adalah Komponen Elektronika Aktif yang berfungsi untuk menghantarkan arus listrik ke satu arah dan menghambat arus listrik dari arah sebaliknya. Diode terdiri dari 2 Elektroda yaitu Anoda dan Katoda.
Berdasarkan Fungsi Dioda terdiri dari :
1. Dioda Biasa atau Dioda Penyearah yang umumnya terbuat dari Silikon dan berfungsi sebagai penyearah arus bolak balik (AC) ke arus searah (DC). 2. Dioda Zener (Zener Diode) yang berfungsi sebagai pengamanan rangkaian
setelah tegangan yang ditentukan oleh Dioda Zener yang bersangkutan. Tegangan tersebut sering disebut dengan Tegangan Zener.
3. LED (Light Emitting Diode) atau Diode Emisi Cahaya yaitu Dioda yang dapat memancarkan cahaya monokromatik.
4. Dioda Foto (Photo Diode) yaitu Dioda yang peka dengan cahaya sehingga sering digunakan sebagai Sensor.
5. Dioda Shockley (SCR atau Silicon Control Rectifier) adalah Dioda yang berfungsi sebagai pengendali .
6. Dioda Laser (Laser Diode) yaitu Dioda yang dapat memancar cahaya Laser. Dioda Laser sering disingkat dengan LD.
7. Dioda Schottky adalah Dioda tegangan rendah.
8. Dioda Varaktor adalah dioda yang memiliki sifat kapasitas yang berubah-ubah sesuai dengan tegangan yang diberikan.
Gambar dan Simbol IC (Integrated Circuit) :

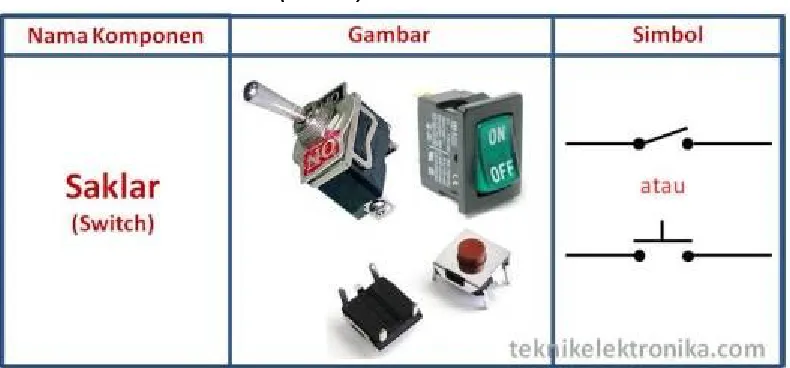

G. Saklar (Switch)
Saklar adalah Komponen yang digunakan untuk menghubungkan dan memutuskan aliran listrik. Dalam Rangkaian Elektronika, Saklar sering digunakan sebagai ON/OFF dalam peralatan Elektronika.
Spesifikasi
perangkat keras
komputer
perangkat keras komputer (computer hardware) adalah komponen-komponen fisik yang membentuk satu kesatuan sistem Personal Computer (PC). Biasanya
perangkat-perangkat ini dirakit dan sebagian besar dimasukkan ke dalam sebuah casing komputer dan sebagian lain berada di luar casing. Perangkat keras komputer meiputi system input, system output, storage, dan system unit.
1. System input
Input adalah semua data dan perintah yang dimasukkan ke dalam memori komputer untuk selanjutnya diproses lebih lanjut oleh prosesor. Sebuah perangkat input adalah komponen piranti keras yang memungkinkan user atau pengguna memasukkan data ke dalam komputer, atau bisa juga disebut sebagai unit luar yang digunakan untuk
memasukkan data dari luar ke dalam mikroprosesor. Sedangkan alat input yaitu sejumlah komponen atau alat yang digunakan user untuk memasukkan data ke dalam komputer untuk diproses lebih lanjut agar menghasilkan informasi yang dibutuhkan. Contoh dari system input adalah keyboard, mouse, flashdisk, headset, microphone, web cam, scanner, hard disk, CD, dan lain-lain.
Keyboard
2. Output system
Output adalah data yang telah diproses menjadi bentuk yang dapat digunakan. Artinya komputer memproses data-data yang diinputkan menjadi sebuah informasi. Yang disebut sebagai perangkat output adalah semua komponen piranti keras yang menyampaikan informasi kepada orang-orang yang menggunakannya. Sementara yang diakatakan peralatan output adalah peralatan yang digunakan untuk membawa data keluar komputer atau juga untuk memindahkan data dari komputer ke perangkat lainnya.
VGA
Printer
Printer berfungsi sebagai alat output cetak dari dokumen elektronik baik bentuk teks maupun grafis. Spesifikasi untuk perangkat printer tidak terdapat dalam komputer saya.
Sound Card
Fungsinya sebagai penghubung antara komputer dan alat output audio seperti speaker. Spesifikasi untuk perangkat sound dapat dilihart dari gambar di bawah ini:
LAN Card
Berfungsi sebagai penghubung komputer dalam suatu jaringan. Spesifikasi untuk perangkat LAN Card tidak terdapat dalam komputer saya.
3. Storage
RAM (Random Access Memory) berfungsi sebagai tempat transit data sementara untuk operasi-operasi yang tengah dijalankan oleh CPU. RAM bersifat volatile, artinya
System unit terdiri dari motherboard san processor.
Motherboard
Motherboard/mainboard adalah komponen utama yang membangun sebuah komputer. Berbentuk papan persegi dengan slot-slot untuk memasukkan komponen-komponen lain. Fungsinya untuk menghubungkan seluruh komponen PC. Perangkat keras komputer lain semuanya melekat langsung pada slot motherboard atau setidaknya terhubung
menggunakan kabel.
Processor
Processor atau “otak” dari komputer ini berfungsi untuk memproses dan mengolah semua kalkulasi dan perintah-perintah yang membuat komputer dapat dioperasikan. Akibat panas yang dihasilkannya, CPU selalu dilengkapi dengan kipas dan juga heat sink untuk mengurangi suhunya. Pada jenis-jenis CPU terbaru, sudah dilengkapi pula dengan Graphic Processing Unit (GPU) yang terintegrasi ke dalam CPU, sebagai pengolah data-data grafis.
Media penyimpanan
Media Penyimpanan Data adalah alat penyimpan data yang berfungsi sebagai alat / media untuk menyimpan data dan program dimana data / program yang disimpan tersebut bisa dibaca dan dibuka kembali untuk diproses kembali di komputer atau laptop.
Media Penyimpanan Komputer tersebut mempunyai berbagai macam media nya, tetapi dalam komputer alat penyimpanan komputer tersebut hanya mempunyai 3 kategori media
penyimpanan data saja yaitu sebagai berikut :
2. Media Penyimpanan Optical (Optical Disk) 3. Media Penyimpanan Awan (Cloud Storage)
Berikut penjelasan dari tiap - tiap kategori dan macam - macam media penyimpanan data :
1. Media Penyimpanan Magnetik (Magnetik Storage Media)
Menurut Wikipedias, Magnetik Disk merupakan piranti penyimpanan sekunder yang paling banyak dijumpai pada sistem komputer modern. Pada saat disk digunakan, motor drive berputar dengan kecepatan yang sangat tinggi. Ada sebuah read-write head yang ditempatkan di atas permukaan piringan tersebut. Permukaan disk terbagi atas beberapa track yang masih terbagi lagi menjadi beberapa sektor. Berikut macam - macam produk dari magnetik disk komputer yang sering kita jumpai : Floppy Disk (Disket) : Media penyimpan data magnetik disk terbungkus
oleh plastic protektif tipis dan keras.
Harddisk : Media utama penyimpan berbagai data dan program komputer. Harddisk mampu menampung data dalam jumlah yang sangat besar dengan kecepatan akses yang tinggi. Hardisk bersifat non-volatile.
Harddisk Eksternal : Media penyimpanan seperti halnya Flashdisk yang menggunakan media penghubung USB Ukurannya lebih tipis dari
hardisk Komputer, kapasitasnya sama besarnya kaya harddisk internal yang bisa dipakai dimana aja baik komputer ataupun laptop. tinggal colok kaya Flashdisk
Flashdisk : Media penyimpan data dengan kapasitas penyimpan cukup besar, Flash disk dihubungan pada komputer melalui USB (Universal Serial Bus), akses datanya lebih cepat daripada CD/DVD.
MMC (Memory Card) : Media penyimpanan yang banyak dipakai pada peralatan computer dan elektronik, seperti kamera digital, laptop, handphone, ipod serta video gam console
Zip Drive : media penyimpanan magnetic dengan head yang sangat kecil dan dapat menampung data hingga 750 MB
2. Media Penyimpanan Optical (Optical Disk)
Optical Disk adalah media penyimpanan data elektronik yang dapat ditulis dan dibaca dengan menggunakan sinar laser bertenaga rendah. berikut produk - produk atau macam - macam jenis optical disk :
CD : Compact Disk, Suatu disk yang tidak dapat dihapus yang menyimpan informasi audio yang telah di digitasi. System standar menggunakan disk 12 cm yang dapat merekam lebih dari 60 menit waktu putar tanpa terhenti.
CD-ROM : Compact Disk Read-Only Memori, Disk yang tidak dapat dihapus untuk menyimpan data computer. System standar menggunakan disk 12 cm yang dapat menampung lebih dari 500 Mbyte.
CD-RW : Digital Vidio Rewritables, Merupakan generasi CD yang dapat ditulis berulang kali namun belum popular saat ini karena masih relative mahal.
DVD : Digital Vesatile Disk, Salah satu jenis CD yang memiliki pita data lebih kecil, spiral data yang lebih rapat sehingga kapasitasnya sangat besar bisa mencapai 4,7GB untuk sisi tunggal dan berlapis tunggal laser optis yang digunakan adalah laser merah yang dapat berukuran lebih kecil dari CD biasa kualitas yang dihasilkan juga lebih baik dari CD model lain.
3. Media Penyimpanan Awan (Cloud Storage)
Cloud Storage atau komputasi awan adalah suatu media penyimpanan data yang dapat diakses dimana saja, dan kapan saja oleh para penggunanya melalui perantara jaringan yang terintegrasi dan tersinkronisasi melalui internet. dan Tentu saja filenya berada dikomputer dimana anda membuat akun
II. Konversi
Bilangan
Konversi Bilangan Biner, Desimal, Oktal dan Hexadesimal 1. Konversi Bilangan Biner ke Desimal
Cara mengkonversi bilangan biner ke desimal adalah dengan cara mengalikan satu persatu bilangan dengan 2 (basis bilangan biner) pangkat 0, pangkat 1 dan seterusnya sesuai dengan banyaknya bilangan biner yang akan di konversi dan perhitungannya dimulai dari bilangan biner yang paling kanan.
s
2. Konversi Bilangan Biner ke Oktal Cara mengkonversi bilangan biner ke oktal yakni dengan mengelompokan bilangan biner menjadi 3 buah dimulai dari bilangan biner yang paling kanan. Setelah dikelompokan barulah kita dapat mengkonversi menjadi bilangan Oktal.
Contoh:
3. Konversi Bilangan Biner ke Hexadesimal Cara mengkonversi bilangan biner ke hexadesimal tekniknya hampir sama dengan cara konversi bilangan biner ke oktal. Yang membedakan ada pada pengelompokan bilangan binernya, pada bilangan oktal dalam satu kelompok terdiri dari 3 buah bilangan biner sedangkan pada hexadesimal dalam satu kelompok terdiri dari 4 buah bilangan biner.
4. Konversi Bilangan Desimal ke Biner Cara mengkonversi bilangan desimal ke biner adalah dengan cara membagi bilangan desimal dengan 2 (basis bilangan biner) kemudian menyimpan hasil bagi dan sisa bagi dari setiap pembagiannya hingga hasil baginya < 2. Nilai konversinya adalah urutan dari hasil bagi yang terakhir kemudian sisa bagi dari yang terakhir hingga ke awal.
Contoh:
5. Konversi Bilangan Desimal ke Oktal Cara mengkonversi bilangan desimal ke Oktal adalah dengan cara membagi bilangan desimal dengan 8 (basis bilangan oktal) dan menyimpan hasil bagi dan sisa bagi dari setiap pembagiannya. Nilai konversinya adalah urutan hasil bagi yang terakhir kemudian sisa bagi dari yang terakhir hingga ke awal.
6. Konversi Bilangan Desimal ke Hexadesimal
Cara mengkonversi bilangan desimal ke hexadesimal adalah dengan cara membagi bilangan desimal dengan 16 (basis bilangan hexadesimal) dan menyimpan hasil bagi dan sisa bagi dari setiap pembagiannya. Apabila sisa bagi > 9 maka angkanya dirubah menjadi huruf. Untuk sisa bagi berjumlah 10 = A, 11 = B, 12 = C, 13 = D, 14 = E, 15 = F.
Contoh:
7. Konversi Bilangan Oktal ke Biner
Cara mengkonversi bilangan oktal ke biner adalah dengan memecah terlebih dahulu bilangan oktal kedalam satuan bilangan. Kemudian masing-masing bilangan diubah kedalam bentuk biner (harus 3 digit) dengan cara membagi dengan 2 (basis bilangan biner). Jika hasil konversi hanya menghasilkan 2 digit bilangan biner, maka harus ditambahkan 0 supaya bilangan binernya menjadi 3 digit.
8. Konversi Bilangan Oktal ke Desimal
Cara mengkonversi bilangan oktal ke desimal adalah dengan cara mengalikan satu persatu bilangan dengan 8 (basis bilangan oktal) dengan pangkat 0, 1 dan seterusnya dimulai dari bilangan oktal yang paling kanan. Kemudian hasil dari semua pengalian dijumlahkan.
Contoh:
9. Konversi Bilangan Oktal ke Hexadesimal
Cara mengkonversi bilangan oktal ke hexadesimal terdiri dari dua tahap yaitu: - Pertama, mengkonversi terlebih dahulu bilangan oktal ke bilangan biner
- Kedua, hasil konversi ke bilangan biner kemudian di konversikan ke bilangan hexadesimal
Singkatnya seperti ini Oktal --> Biner --> Hexadesimal. Contoh:
Menerapkan
Software (perangkaat lunak) dalam komputer adalah program yang
memerintahkan komputer untuk melakukan pengolahan data. program tersebut ditulis dalam bahasa khusus yang dapat dimengerti oleh computer.
B. Jenis Software
Berikut akan dijelaskan beberapa jenis software (perangkat lunak). antara lain:
1. Sistem Operasi
Sistem operasi adalah seperangkat program yang mengelola sumber daya perangkat keras komputer, dan menyediakan layanan umum untuk aplikasi perangkat lunak. Sistem operasi adalah jenis yang paling penting dari perangkat lu dalam sistem komputer. Tanpa sistem operasi, pengguna tidak dapat
menjalankan program aplikasi pada komputer mereka, kecuali program aplikasi booting.
• DOS (Disk Operating System) Sistem operasi ini merupakan sistem operasi yang menggunakan antarmuka dengan pengguna berbasis teks (text-mode user interface), dengan tanda kesiapan menerima perintah dari pengguna yang disebut dengan prompt. Prompt default yang digunakan dalam DOS adalah nama path ditambah dengan tanda lebih besar (>), seperti C:\>, C:\DOS\ dan lain-lain. Pengguna juga dapat menggunakan simbol prompt lainnya dengan
menggunakan perintah PROMPT.
• OS/2 (Operating Sistem 2) adalah sistem operasi yang dibuat secara bersama-sama oleh International Business Machine Corporation dan Microsoft Corporation, untuk digunakan pada komputer IBM PS/2, (pengganti komputer IBM PC/AT), sebagai pengganti sistem operasi DOS yang telah lama digunakan
• WINDOWS, Sistem operasi Windows memiliki banyak jenis, antara lain Windows 3.x, Windows NT, Windows 95, Windows 97, Windows 98, Windows 2000, Windows Millenium, Window XP, Windows Vista dan Windows 7 yang telah beredar di pasaran.
• UNIX Merupakan Sistem Operasi untuk jaringan komputer dan banyak digunakan pada komputer besar seperti supercomputer dan mainframe. Unix dikenalkan pada tahun 1970 oleh sebuah group yang dipimpin Ken Thompson dari Laboratorium AT & T.
• LINUX Merupakan pengembangan dari sistem operasi unix yang
dikembangkan oleh Linus Benedict Torvals. Software Linux bersifat open source karena kita dapat menggunakan dan memodifikasi secara bebas, berbeda
dengan software Windows yang sudah dilindungi oleh Undang-Undang Hak Cipta. kendala penggunaan Linux adalah kebanyakan orang belum terbiasa karena masih banyak yang menggunakan Windows, selain itu Program-program yang dijalankan oleh Linux masih sangat terbatas.
2. Program Utility
Program Utility merupakan perangkat lunak yang bertugas untuk mengatur kinerja dan perawatan perangkat keras sebuah komputer. Contohnya: Norton Utility dan System Tools. Biasanya pada System Tools, kita dapat menggunakan Disk Defragmenter untuk merapikan/ menata file.
3. Program Paket
Program Paket adalah program yang disusun sedemikian rupa sehingga dapat digunakan oleh banyak orang dengan berbagai kepentingan, seperti: Microsoft Word digunakan untuk surat menyurat, pembuatan laporan, pembuatan
4. Program Aplikasi
Program Aplikasi atau program terapan merupakan program - program komputer yang digunakan untuk melakukan tugas - tugas tertentu sesuai dengan
permintaan, seperti untuk mengetik naskah, menggambar, mengolah foto, mengolah angka, mendengarkan musik dan menonton film.
5. Bahasa Pemrograman
Bahasa pemrograman adalah software yang khusus digunakan untuk membuat program komputer, baik berupa sistem operasi ataupun program paket.
Contohnya Visual Basic, Pascal, dan dBase.
• Perangkat Lunak Dalam Host
1. Menempatkan pesan pada suatu urutan tertentu berlandaskan prioritasnya.
2. Melakukan fungsi keamanan dengan mempertahankan catatan (log) kegiatan pada setiap terminal serta memeriksa apakah suatu terminal berwenang buat melaksanakan tugas yang diminta.
3. Menyatukan jaringan komputer dengan system manajemen database. Sebagian besar DBMS mainframe mempunyai versi buat para pemakai jaringan.
4. Menangani gangguan-gangguan kecil pada pemrosesan misalnya listrik padam dengan menyimpan status dari penyimpanan primer secara periodik.
5. Perangkat lunak TCM melengkapi bagian pada system operasi yang menangani transmisi data antara host serta front-end processor.
• Perangkat Lunak Dalam Front-EndProcessor
1. Menentukan apabila terminal hendak memakai jaringan komputer. Salah satu pendekatan yaitu dengan memeriksa terminal (poll the terminal). Beraneka ragam teknik dapat dipakai, dan yang paling langsung ialah rol call polling, yang menanyai tiap-tiap terminal dengan cara berurutan apakah terminal tersebut hendak memakai jaringan komunikasi data.
2. Memelihara catatan kegiatan jaringan komputer dengan menyerahkan cap, tanggal serta waktu pada tiap pesan, bersama nomor seri yang unik.
3. Mengubah kode-kode yang dipakai oleh suatu jenis peralatan (misalnya IBM) pada jenis lain (misalnya DEC)
5. Menambah serta menghapus kode-kode routing. Kode-kode ditambahkan yaitu pada pesan keluar buat mengarahkannya yaitu pada terminal yang tepat. Dan kode-kode dihapus dari pesan masuk sebelum ditransmisikan ke host.
6. Memelihara file historis yang berasal dari pesan-pesan yang dilakukan selama contohnya 20 menit terakhir yang ada di dalam penyimpanan sekunder. File tersebut dapat dipakai buat pemulihan dari gangguan.
Perangkat lunak atau piranti lunak adalah program komputer yang berfungsi sebagai sarana interaksi antara pengguna dan perangkat keras. Perangkat lunak dapat juga dikatakan sebagai ‘penterjemah’ perintah-perintah yang dijalankan pengguna komputer untuk diteruskan ke atau diproses oleh perangkat keras. Perangkat lunak ini dibagi menjadi 3 tingkatan: tingkatan program aplikasi (application program misalnya Microsoft Office), tingkatan sistem operasi (operating system misalnya Microsoft Windows), dan tingkatan bahasa
pemrograman (yang dibagi lagi atas bahasa pemrograman tingkat tinggi seperti Pascal dan bahasa pemrograman tingkat rendah yaitu bahasa rakitan)
Perangkat lunak jaringan komputer yang ada di dalam host disebut
telecommunication monitor (TCM). Walau fungsi yang dikerjakan perangkat lunak TCM berlainan dari suatu system ke system yang lainnya. Umumnya TCM
mengizinkan host buat :
Nama yang digunakan buat perangkat lunak Jaringan komputer dalam front-end processor yaitu network control program (NCP).
C. Evolusi Perangkat Lunak
v Era Pioner
v Era Stabil
v Era Mikro
v Era Modern
D. Klasifikasi Perangkat Lunak
Perangkat lunak sistem dapat di bagi lagi menjadi 3 macam yaitu :
b. Sistem Operasi : saat komputer pertama kali di hidupkan, sistem operasilah yang pertama kali di jalankan, sistem operasi yang mengatur seluruh proses, menterjemahkan masukan, mengatur proses internal, memanejemen
penggunaan memori dan memberikan keluaran ke peralatan yang bersesuaian, contoh sistem operasi : DOS, Unix, Windows 95, IMB OS/2, Apple’s System 7
c. Utility : sistem operasi merupakan perangkat lunak sistem dengan fungsi tertentu, misalnya pemeriksaan perangkat keras (hardware troubleshooting), memeriksa disket yang rusak (bukan rusak fisik), mengatur ulang isi harddisk (partisi, defrag), contoh Utilty adalah Norton Utility
E. Perangkat Lunak Aplikasi Merupakan Bagian Perangkat Lunak Yang Sangat Banyak Di Jumpai Dan Terus Berkembang.
• Sebelum tahun 1990-an aplikasi yang di kenal yaitu pemroses kata (Word Star, Chi Write), pemroses tabel (Lotus 123, Quatro Pro), database (DBASE), dan hiburan (game).
• Pada perkembangan pemroses kata, tabel dan database saat ini telah di bundel menjadi aplikasi office. Contoh aplikasi office adalah Microsoft Office yang terdiri dari Word(pemroses kata), Excel (pemroses tabel), Access (database), dan PowerPoint (presentasi).
• Aplikasi multimedia. Contoh aplikasi multimedia adalah Winamp untuk memutar musik berformat MP3 atau CD Audio, kemudian RealPlayer yang dapat digunakan untuk menonton film atau VCD.
• Aplikasi internet yang umum di gunakan adalah untuk browsing, e-mail, chatting dan messenger.
• Aplikasi yang bersifat khusus di antaranya untuk membantu pekerjaan Engineer seperti AutoCAD (gambar struktur), Protel (gambar rangkaian
