BAB II
LANDASAN TEORI
A. Struktur Organisasi Proyek 1. Pengertian Umum
Struktur adalah acara sesuatu disusun atau dibangun organisasi yang merupakan suatu wadah berkumpulnya minimal dua orang untuk mencapai sebuah tujuan. Organisasi adalah sebuah struktur berbentuk hierarki yang dinamis, yang dapat menjelaskan fungsi, kedudukan dan kewenangan, serta alur interaksi dan komunikasi antar hierarki (Malik, 2010). Maka, pengertian dari struktur organisasi adalah suatu susunan dan hubungan antara tiap bagian secara posisi yang ada pada perusahaan dalam menjalin kegiatan operasional untuk mencapai tujuan. Untuk mencapai tujuan bersama ini perlu adanya sebuah struktur organisasi yang mengorganisir setiap individu dalam sebuah organisasi. Besar kecilnya sebuah struktur organisasi sangat bergantung kepada kebutuhan perusahaan. Tugas pokok, fungsi dan kewenangan pada setiap struktur harus sangat jelas, termasuk jalur komunikasi, koordinasi dan komando. Struktur organisasi tidak boleh membuat setiap orang bekerja sama sekali, karena menganggap pekerjaan ini bukan tanggung jawabnya. Setelah menyusun struktur organisasi, maka satu lagi rangkaian proses manajemen telah diselesaikan, namanya pengorganisasian. Adapun Hubungan antar pihak pihak itu dapat digambarkan dalam skema dibawah ini :

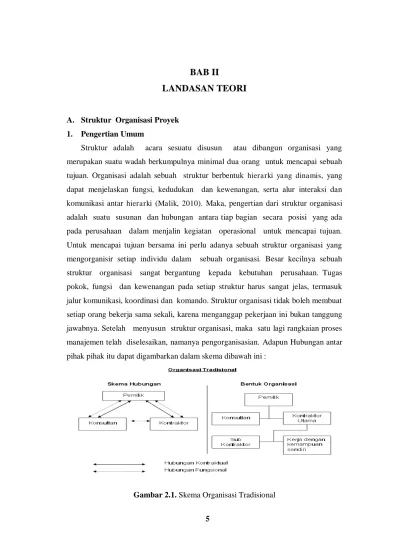

Gambar 2.1. Skema Organisasi Tradisional
6 Hubungan antar pihak pihak diatas dapat diartikan sebagai berikut :
1) Hubungan Fungsional
Hubungan ini adalah hubungan garis perintah dimana satu pihak berhak memberikan perintah dan pihak lain berhak melaksanakannya selama perintah itu sesuai dengan peraturan yang berlaku.
2) Hubungan Kontra ktual
Hubungan ini adalah hubungan kontrak dimana pihak pihak diatas telah membuat perjanjian sesuatu hal dan dengan ketentuan-ketentuan yang tercantum didalam masing-masing kontrak. Dalam hal ini masing-masing pihak harus menjalankan tugasnya sesuai isi perjanjian dan akan mendapat haknya sesuai yang dijanjikan dalam kontrak.
2. Tugas dan tanggung jawab masing – masing jabatan.
Dalam pencapaian keberhasilan dari proyek yang dilaksanakan, sangat diharapkan kerja sama dan tanggung jawab dari masing – masing pihak yang terkait dalam pembangunan proyek ini.
Adapun pihak – pihak yang terkait dalam pembangunan proyek yang mempunyai tugas dan tanggung jawab masing- masing jabatan adalah sebagai berikut :
a. Owner (Pemilik)
Pemilik/Owner adalah pihak yang menginginkan suatu fasilitas proyek, sekaligus yang menanggung pembiayaan proyek yang akan didirikan. Pemimpin Proyek adalah orang yang diangkat untuk dapat memimpin pelaksanaan kegiatan proyek, mempunyai hak, wewenang, fungsi serta bertanggung jawab penuh terhadap proyek yang dipimpin dalam mencapai target yang telah ditetapkan.
(Sumber: Affandy Andyka , andykasipil.blogspot.com 2012, 27-01-2015) Adapun tugas pemilik (Owner) adalah :
1) Sebagai pemilik Modal yang melakukan pembayaran kepada Kontraktor atas pelaksanaan pekerjaan.
7 3) Memberikan tugas kepada kontraktor atau melaksanakan pekerjaan proyek. 4) Sebagai pemilik proyek yang sah, dan pemberi pekerjaan.
Adapun Wewenang yang dimiliki Pemilik proyek (Owner) adalah : 1) Membuat surat perintah kerja (SPK)
2) Mengesahkan atau menolak perubahan pekerjaan yang telah direncanakan. 3) Meminta pertanggungjawaban kepada para pelaksana proyek atau hasil
pekerjaan konstruksi.
4) Dapat memutuskan kerja denga pihak pelaksana proyek yang tidak dapat melaksanakan pekerjaannya sesuai dengan isi surat pejanjian Kontrak.
b. Konsultan Perencanaan
Konsultan Perencanaan merupakan suatu perusahaan atau badan usaha jasa konstruksi yang menggunakan keahlian dan memenuhi syarat melakukkan pekerjaan dalam bidang perencanaan bangunan.
Adapun tugas dan fungsi perencanaan adalah sebagai berikut :
1) Membantu pemilik proyek dalam perencanaan dan persiapan dokumen kontrak. 2) Mengatur dan menyelenggarakan pekerjaan-pekerjaan pengukuran, penelitian
dan perencanaan teknis dalam pelaksanaa proyek.
3) Membuat gambar konstruksi, spesifikasi, peraturan dan standar-standar yang harus dipenuhi.
4) Membuat perhitungan mengenai biaya dari proyek yang akan dibangun. 5) Memberikan penjelasan pekerjaan dan pelaksanaan kontruksi fisik.
c. Konsultan Pengawas
Konsultan Pengawas merupakan suatu perusahaan atau badan usaha jasa konstruksi yang menggunakan keahlian dan memenuhi syarat melakukan pekerjaan dalam bidang pengawasan terhadap jalannya konstruksi.
Adapaun tugas dan fungsi pengawas adalah sebagai berikut :
1) Membantu pemilik proyek dalam melakukakn penngawasan terhadap jalannya konstruksi fisik yang dilakukan oleh kontraktor.
8 3) Mempunyai wewenang dalam pemberian kepuutsan kepada kontraktor apabila
kontraktor mengajukan usul terhadap perubahan / penambahan pekerjaan yang dilakukan
4) Memberi laporan hasil pemeriksaan terhadap pemilik proyek
d. Kontraktor
Kontraktor merupakan seseorang atau badan usaha yang melaksanakan pekerjaan dalam bidang konstruksi yang mempergunakan keahliannya dan memenuhi syarat dalam mewujudkan konstruksi fisik dan akan menerima imbalan pembayaran menurut jumlah tertentu sesuai dengan perjanjian dalam kontrak.
Adapaun tugas dan fungsi Kontraktor adalah sebagai berikut :
1) Melaksanakan tugas pelaksanna sesuai dengan syarat-syarat yang telah ditentukan bersama.
2) Mengikuti dan tunduk kepada konsultan pengawas atas segala perintah tidak menyimpang dari ketentuan yang telah ditetapkan.
3) Melaksanakan setiap item pekerjaan sesuai dengan spesifikasi standart yang telah ditentukan.
4) Membantu pemilik proyek dalam mewujudkan suatu konstruksi,
5) Menyelesaikan pekerjaan sesuai dengan waktu yang telah ditetapkan dan dipertanggung jawabkan atas hasil pekerjaannya kepada pemilik proyek.
6) Bertanggung jawab sepenuhnya terhadap keadaan di tempat pekerjaan termasuk keselamatan selama pelaksanaan pekerjaan.
e. Kasie K3 (Kesehatan, Keselamatan Dan Keamanan Kerja)
9 dianggap sebagai bentuk investasi jangka panjang yang memberi keuntungan yang berlimpah pada masa yang akan datang.
(Sumber:Faisal Muhammad 2013, faisalichal.blogspot.com/ 30-01-2015)
Adapun manfaat dari K3 (Kesehatan, Keselamatan dan Keamanan Kerja) yaitu sebagai berikut :
1) Untuk melindungi seluruh/sebagian tubuhnya terhadap kemungkinan adanya potensi bahaya / kecelakaan kerja.
2) Mengurangi risiko akibat kecelakaan.
Ini merupakan Tujuan dari K3 (Kesehatan, Keselamatan Dan Keamanan Kerja) yaitu sebagai berikut :
1) Melindungi keselamatan dan kesehatan pekerja 2) Meningkatkan kesejahteraan dan kinerja
3) Menjamin keselamatan dan kesehatan orang lain dalam lingkungan kerja 4) Mengamankan sumber polutan
5) Menyehatkan lingkungan kerja
6) Mengefisienkan kegiatan. (Sumber: Hartantig.wordpress.com,2013)
f. Project Manager
Pimpinan proyek adalah orang yang mewakili pihak kontraktor yang bertanggung jawab terhadap seluruh kegiatan proyek agar proyek tersebut dapat selesai sesuai dengan batas waktu dan biaya yang telah direncanakan.
Adapun tugas dan tanggung jawab pimpinan proyek antara lain :
1) Mengadakan konsultasi dengan pemilik proyek mengenai perkembangan pelaksanaan maupun permasalahan teknis.
2) Bertanggung jawab atas berlangsungnya kegiatan proyek.
3) Mengatur rencana pekerjaan dan anggaran selama pelaksanaan proyek.
4) Menerima laporan dari pelaksana lapanagan mengenai masalah-masalah yang dihadapi selama pelaksanaan dan membuat solusinya.
10
g. Site Manager
Site Manager adalah wakil dari Project Manager yang turut bertanggung jawab atas berlangsungnya kegiatan proyek. Tugas dan tanggung jawab site manager antara lain :
1) Memimpin kegiatan lapangan dengan memanfaatkan sumber daya perusahaan secara optimal dan memenuhi persyaratan baik mutu, biaya, dan waktu yang telah ditetapkan.
2) Memimpin pengendalian kegiatan pelaksanaan dilapangan agar tercapai proses dan hasil yang ditetapkan.
3) Membuat laporan harian tentang kemajuan pekerjaan dilapangan.
h. Drafter
Tugas dan tanggung jawab drafter adalah:
1) Membuat shop dra wing yang siap dilaksanakan dengan dikoordinasi oleh pelaksanaan.
2) Menyiapkan gambar dari revisi desain dan detail desain yang dibutuhkan untuk kegiatan pelaksanaan dilapangan
3) Menghitung volume berdasarkan data lapangan dan melaporkan pada administrasi teknik. (Sumber: amriwidiangga.blogspot.com, 2013)
i. Surveyor
Bertugas untuk melakukan pengukuran dan pemetaan tanah pada kawasan yang akan dikembangkan, sehingga dihasilkan berbagai data yang diperlukan dalam proses perencanaan baik berupa peta kontur tanah maupun bentuk kawasan yang akan dikembangkan. Dan adapun alat pengukuran yang dipakai pada saat pengukuran dengan menggunakan alat theodolit maupun water pass untuk menentukan as-as bangunan gedung pada proyek yang akan dikerjakan.
11 j. Pelaksana (Supervisor)
Pelaksana mempunyai wewenang dan tanggung jawab mengenai masalah-masalah teknis dilapangan serta dapat mengkoordinasi pekerjaan-pekerjaan yang menjadi bagiannya. Pelaksana mempunyai tugas dan kewajiban sebagai berikut : 1) Mengawasi dan mengkoordinasi pekerjaan para pelaksana dilapangan dan
mencatat semua prestasi (hasil) pekerjaan untuk dilaporkan kepada site manager 2) Mengawasi metode pelaksanaa dilapangan untuk menghindarkan kesalahan
pelaksanaan
3) Bertanggung jawab kepada site manager terhadap pelaksanaan pekerjaan diproyek. (Sumber : amriwidiangga.blogspot.com 2013, 27-01-2015)
k. Peralatan (Logistik)
Tugas-tugas dan tanggung jawab dari logistik adalah antara lain :
Mengadakan, mencatat, dan mendistribusikan barang atau material sesuai dengan kebutuhan proyek.
1) Dapat melakukan pengadaan barang dan pengawasan terhadap material bahan bangunan, yang termasuk didalamnya dapat membuat jadwal pengadaan dan pemakaian bahan dan peralatan proyek.
2) Menyediakan pembelian bahan dan peralatan yang telah diputuskan oleh koordinator pelaksana sesuai dengan jadwal pengadaan.
3) Dapat menyusun suatu sistem administrasi tentang penerimaan, penyimpanan, dan pemakaian barang.
(Sumber: amriwidiangga.blogspot.com 2013, 27-01-2015)
l. Keuangan dan Administrasi
Adapun tugas-tugas dan tanggung jawab utama dari Ahli keuangan dan Administrasi :
1) Sebagai penanggung jawab masalah-masalah keuangan.
2) Membuat rencana dan rancangan kerja kegiatan urusan administrasi. 3) Mengurus masalah Sumber Daya Manusia (SDM) proyek.
12 6) Membuat monitoring barang investasi perusahaan dan membuat laporan.
m. Mandor
Merupakan suatu rantai penting anatara pengelola lapangan dan tukang serta pimpinan kelompok pekerja yang langsung berhubungan dengan pekerja.
1) Mengurus masalah pemburuhan dan mengkoordinasi tukang yang bekerja. 2) Menerima masukan mengenai hal-hal yang dibutuhkan oleh tukang.
3) Bertanggung jawab terhadap pengadaan tenaga tukang dan hasil pekerjaannya.
n. Sopir
Tugas dari seorang sopir adalah :
1) Mengantarkan pimpinan proyek dan pimpinan lainnya untuk kepentingan proyek.
2) Mengantarkan logistik dalam pembelian barang
3) Menjamin kelancaran transportasi yang dibutuhkan proyek. (Sumber: amriwidiangga.blogspot.com 2013, 27-01-2015)
o. Kepala Tukang
Banyak jumlah tukang yang ada dalam suatu proyek maka dibutuhkan kepala tukang.
Adapun tugas – tugas kepala tukang adalah :
1) Memimpin para tukang bangunan agar bisa memahami dan bekerja sesuai dengan arahan pelaksana atau pemilik bangunan.
2) Merupakan tukang senior yang telah ahli dibidangnya jadi bisa menjadi tempat bertanya dan belajar bagi tukang dengan kemampuan dibawahnya, apabila kepala tukang tidak bisa menjawab maka dapat disampaikan kepada pelaksana untuk diberikan penjelasan.
3) Sebagai tempat penitipan gaji tukang secara keseluruhan untuk kemudian membagikannya kembali kepada para tukang sesuai dengan pendapatan masing-masing.
13 5) Melaporkan kepada pelaksana mengenai kesulitan atau kendala dalam
pelaksanaan untuk diberikan jalan keluar.
p. Tukang.
Tukang adalah orang-orang ahli dalam suatu pekerjaan tertentu. Dalam proyek terdapat tukang batu, tukang besi, tukang kayu, dan tukang cat. Tukang mempunyai tanggung jawab atas pekerjaan yang dilaksanakan.
Adapun tugas-tugas dan tanggung jawab para tukang adalah : 1) Mempunyai tanggung jawab atas pekerjaan yang dilaksanakan. 2) Bertanggung jawab kepada mandor atas pekerjaan yang dilaksanakan.
3) Membantu mandor jika ada hal yang diperlukan mengenai pekerjaan yang bersangkutan.
4) Menegerjakan pekerjaan sesuai dengan job sheet pekerjaan dilapangan.
5) Bertanggung jawab atas pekerjaan yang dilakukan para pekerja yang berfungsi membantu pekerjaannya.
q. Pekerja
Pekerja adalah orang - orang yang ditunjuk untuk membantu tukang dalam melaksanakan atau mengerjakan setiap pekerjaan dilapangan. Pekerja bertugas untuk menyediakan segala bahan dan alat yang diperlukan tukang.
r. Satpam (Security)
Satuan Pengaman (Satpam) adalah kelompok petugas yang dibentuk oleh instansi/proyek/badan usaha untuk melaksanakan pengamanan phisik dalam rangka penyelenggaraan keamanan Swakarsa dilingkungan/kawasan kerjanya.
Adapaun tugas-tugas seorang Satpam adalah sebagai berikut :
1) Membantu Koordinator/Chief security mengatur dan mengendalikan segala kegiatan pengamanan pada seluruh area maupun pos – pos penjagaan serta aset – aset yang dimiliki perusahaan baik yang bersifat operasional maupun administrasi.
14 lingkungan perusahaan, namun tetap tidak boleh melanggar dan atau melawan ketetapan yang telah ada.
3) Selalu melakukan koordinasi dengan chief security baik secara formal maupun non formal berkaitan dengan kegiatan pengamanan diarea perusahaan.
4) Membuat laporan tertulis secara berkala kepada chief security berkaitan denga tugas pengamanan di area perusahaan dan berkaitan dengan disiplin anggota security.
5) Bertanggung jawab langsung kepada chief security untuk dan atas segala macam hal yang berkaitan dengan kegiatan pengamanan diarea perusahaan.
B. Alat
Pada pelaksanaan pembangunan proyek peralatan yang digunakan terdiri dari perlatan mesin dan peralatan manual. Adapun peralatan yang digunakan adalah sebagai berikut :
1. Ready Mix ( Mesin Pengaduk Beton )
Ready Mix merupakan truck mixer yang dapat mengangkut adukan beton yang dipesan dari perusahaan penyedia beton adukan. Beton yang didalam ready mix ini terus diaduk selama dalam perjalanan menuju lokasi Proyek. Hal ini tentu saja membantu agar adukan tetap encer dan tidak mengeras. Truck ini biasanya kepunyaan dari perusahaan beton yang bekerja sama dengan pihak proyek dalam menyediakan beton siap pakai atau adukan beton.
2. Hidraulick Jack - In Pile (HSPD)
15 Dengan beban ultimate yang mencapai 320 ton. Alat penekan tiang pancang yang terletak pada bagian tengah mesin dikelilingi beban Counterweight bergerak menggunakan rel yang dapat berpindah-pindah dengan bantuan mesin hirolis pada bagian bawah mesin. Jack-in Pile ini memiliki 4 buah kaki, yang mana terdiri dari 2 kaki pada bagian luar (rel besi berisi air) dan 2 kaki pada bagian dalam yang semuanya digerakkan secara hidrolis. Mesin Pemancangan ini dapat di lakukan tanpa suara, tanpa getaran sehingga tidak menggangu lingkungan sekitar, cocok digunakan di daerah yang padat bangunan dan padat penduduknya.
(Sumber : www.ilmusipil.com, 28-01-2015)
3. Tower Crane (TC)
Tower Crane adalah salah satu jenis alat berat yang sering digunakan untuk membangun gedung bertingkat atau jembatan. Adapun fungsi tower crane untuk mengangkut material atau bahan maupun konstruksi bangunan dari bawah menuju bagian yang ada di atas. Di bandingkan dengan cara konvesional, penggunaan alat ini tentu membuat pekerjaan pengangkatan material jadi jauh lebih mudah dan dapat menghemat waktu.
Tower crane juga bisa dipakai untuk mengangkut bahan concrete bucket yang digunakan dalam proses pengecoran kolom bangunan yang lokasinya berada pada tempat yang tinggi dan mampu mengangkat aneka jenis alat bantu maupun bahan untuk membuat bekisting kolom, besi beton, struktur dan lain sebagainya.
Adapun bahan – bahan yang Terbuat dari Tower Crane ialah Baja dan terdiri dari Mast dan Base section, telescopic set dan slewing. Counter jib, cad head dan jib section serta hook dan trolley. Sifat strukturnya sendiri selalu baku. Yang didatangkan dari industri pabrikan.
(Sumber : www.imagebali.net 2011 , 28-01-2015)
4. Excavator/Back Hoe
16 menggali parit, lubang, pondasi , penghancuran gedung, dapat perataan permukaan tanah, dapat mengangkat dan memindahkan material, dan dapat mengeruk sungai. (Sumber: Sanggapramana 2010 , 28-01-2015)
5. Dump Truck
Dump Truck adalah sebuah truck yang mempunyai bak material yang dapat dimiringkan sehingga untuk menurunkan material hanya dengan memiringkan bak digunakan oleh hidrolis.
Sebagai alat pengangkut, dump track banyak kegunaanya antara lain untuk mengangkut tanah, pasir, batu kerikil, dan lain sebagainya dalam hal ini tidak terlalu memerlukan kehati-hatian dalam pengangkatan maupun penurunan sehingga jika terjadi benturan atau gesekan material tidak terjadi masalah (muatan curah/Balles Load). Bila digunakan untuk mengangkat unit atau kemasan seperti baja profil, bantang kayu.
6. Concrete Pump
Concrete Pump adalah alat bantu pada saat pengecoran, dimana beton cair dilakukan di mesin tersebut lalau disalurkan ke tempat yang mau dilakukan pengecoran.
7. Bar Bender (Pembengkok Tulangan)
Pembekokan tulangan adalah alat yang berfungsi sebagai pembekokan batang tulangan. Pembekokan tulangan digunakan untuk pembuatan sengkang, pembekokan ujung tulangan untuk penjangkaran, transisi tulangan lapangan menjadi tulangan tumpuan pada penulangan balok dan lain sebagainya.
8. Bar Cutter (Pemotong Besi)
17
9. Jet Pump (Pompa Air)
Pompa air dipergunakan untuk penyedotan air pada saat penggalian dan pemasangan pondasi telapak. Serta pada saat air menggenangi lokasi pembangunan yang mengganggu proses pengerjaan pembangunan.
10. Theodolit & Waterpas
Theodolit & Waterpa s adalah alat yang digunakan untuk menentukan kedudukan suatu obyek dalam sistem koordinat. Koordinat diperoleh dengan pengukuran jarak dan sudut. Sebagai obyek dari theodolit ialah berupa garis-garis As As pada bangunan. Titik – tiitk penggalian dan elevasi bangunan. Alat ini dilengkapi dengan mistar ukur, rol meter dan tiga kaki (Tripot).
Penggunaan alat ini sangat diperlukan dalam pelaksanaan proyek dikarenakan untuk mendapatkan bangunan yang tepat, akurat dan presisi.
Alat ini berfungsi untuk :
a. Menentukan letak posisi bangunan b. Menentukan letak as – as bangunan c. Membuat dan menetukan siku bangunan
11. Vibrator ( Alat Getar )
Vibrator adalah alat yang berfungsi menempatkan adukan beton. Hal ini dilakukan untuk menghindari adanya gelembung-gelembung udara yang terjadi pada saat pengecoran yang akan mengakibatkan beton menjadi keropos, sehingga akan mengurangi kekuatan dari struktur beton itu sendiri.
Vibrator terdiri dari 3 bagian : a. Motor
b. Ujung getar
c. Pipa yang menghubungkan motor dengan ujung getar
18 Di dalam penggunaannya harus diperhatikan sebab jika dipergunakan terlalu lama akan menimbulkan pemisahan butiran yang besar dengan yang kecil (degradasi butiran), dan tidak homogennya pengecoran yang disebabkan oleh naiknya air semen ke atas permukaan sehingga kekentalan pengecoran tersebut tidak homogen sehingga menyebabkan kekuatan beton juga tidak homogen. Untuk mengantisipasi hal ini, maka penggunaan vibrator tidak boleh terlalu lama dan penggunaan dilapangan sudah dianggap cukup bila air semen sudah naik ke permukaan.
Pemeliharaan mesin ini : alat getar tidak boleh digunakan terlalu lama kecuali didalam beton. Penggunaan terlalu lama akan merusak dengan cepat bantalan peluru yang peka.
Alat getar sesudah dipakai harus dibersihkan dengan air yang banyak. Setiap ± 5 hari pakai alat getar harus dibongkar, dibersihakn dan bantalan perlu dilumasi. Bagian jarum harus benar-benar bersih dan bebas dari minyak gemuk.
(Sumber: Heinz Frick 1990, 28-01-2015)
12. Roskam
Roskam disebut juga alat lepek yang dapat dibuat dari kayu atau logam. Roskam digunakan untuk memplester dinding atau pun lantai, menghaluskan plesteran dinding dan lantai.
13. Pita Ukur / Meteran
Pita ukur atau alat pengukur meteran dibuat dari pita baja dengan lebar 1 cm dan panjangnya sesuai dengan kebutuhan. Rol baja ini diberi ukuran dalam cm dan mm serta digulung masuk dalam sebuah rumahan yangt dibuat dari pelat logam. Meteran digunakan untuk pekerjaan pengukuran panjang pada pelaksanaa pekerjaan bangunan dan pengukuran panjang benda-benda kerja.
14. Ember
19 campuran dan juga digunakan pada saat pengecoran, serta sebagai tempat untuk peralatan tukang.
15. Kakak tua
Alat berbentuk tang dengan mulut pemotong, digunakan sebagai alat pengikat kawat dengan tulangan.
16. Siku
Siku dapat dibuat dari logam atau kayu yang berguna untuk membuat sudut mencapai 90o antara dua buah gasi atau bidang rata yang saling berpotong.
17. Palu
Palu sangat diperlukan untuk pekerjaan kayu yang digunakan sebagai alat pemukul.
18. Gergaji tangan
Gergaji tangan ini dibuat dari pelat baja yang terpasang pada pegangan dari kayu, kualitas pelat bajanya harus baik sehingga cukup mudah untuk dipakai, mempunyai daya pegas secukupnya supaya tidak mudah patah dan daunnya tidak boleh terlalu tebal.
Berdasarkan arah serat kayu yang akan digergaji, gergaji dapat dibagi 2 yaitu : a. Gergaji pemotong
Gergaji pemotong digunakan untuk menggergaji kayu dengan kedudukan tegak lurus terhadap urat kayu. Pekerjaan ini disebut memotong kayu, untuk pekerjaan ini digunakan gergaji yang bergerigi, adapun besar sudut pada penggunaan gergaji ini mencapai 45° terhadap permukaan kayu. (Sumber: Daryanto hal 143,1997)
b. Gergaji pembelah
20
19. Scaffolding (Perancah)
Perancah (Scaffolding) atau steger merupakan konstruksi pembantu pada pekerjaan bangunan gedung. Perancah dibuat apabila pekerjaan bangunan gedung sudah mencapai ketinggian 2 meter dan tidak dapat dijangkau oleh pekerja. Perancah adalah work platform sementara.
Perancah (scaffolding) adalah suatu struktur sementara yang digunakan untuk menyangga manusia dan material dalam konstruksi atau perbaikan gedung dan bangunan-bangunan besar lainnya. Biasanya perancah berbentuk suatu sistem modular dari pipa atau tabung logam, meskipun juga dapat menggunakan bahan-bahan lain. Dibeberapa negara Asia seperti RRC dan Indonesia, bambu masih digunakan sebagai perancah.
Scaffolding sendiri terbuat dari pipa-pipa besi yang dibentuk sedemikian rupa sehingga mempunyai kekuatan untuk menopang beban yang ada diatasnya.
Dalam pengerjaan suatu proyek, butuh atau tidaknya penggunaan scaffolding bisa tergantung kepada pemilik proyek. Karena adanya perbedaan antara biaya menggunakan bambu dan scaffolding. Scaffolding digunakan sebagai pengganti bambu dalam membangun suatu proyek. Keuntungan penggunaan scaffolding ini adalah penghemat biaya dan efisiensi waktu pemasangan scaffolding.
Ada 3 type dasar, yaitu :
1) Supported scaffolding, yaitu platform yang disangga oleh tiang, yang dilengkapi dengan pendukung lain seperti sambungan-sambungan, kaki-kaki, kerangka-kerangka dan outriggers.
2) Suspended scaffolds, yaitu platform tergantung dengan tali atau lainya.
3) Aerial Lifts, penopang untuk mengangkat seperti “Man Baskets“ atau keranjang manusia.
C. Bahan
21 ditentukan. Pengadaan bahan bangunan dilakukan oleh kontraktor dan harus melalui persetujuan konsultan pengawas/manajemen konstruksi. Untuk mendapatkan kualitas bahan yang tetap bagus dan kelancaran proyek maka perlu diperhatikan pula cara penyimpanan bahan di gedung/tempat penyimpanan atau dilapangan serta jadwal kedatangan bahan.
Berikut bahan bangunan yang digunakan dalam proyek pembangunan gedung adalah sebagai berikut :
1. Semen Portland
Semen PC (Portland Cement) merupakan bahan campuran yang secara kimiawi aktif setelah berhubungan dengan air (Mulyono Tri, hal-19, 2003). Semen merupakan bahan yang berfungsi untuk mengikat agregat jika ditambah dengan air, dalam membentuk suatu kesatuan masa beton. Semen harus disimpan di gudang dengan ventilasi yang baik, tidak lembab dan diletakkan pada tempat yang tinggi, sehingga aman dari kemungkinan yang tidak didinginkan. Adapun jenis – jenis semen yang terdapat di Indonesia menurut (Jack C.McCormac, 2000) adalah sebagai berikut : a. Semen Type 1
Semen jenis ini adalah jenis semen yang digunakan pada konstruksi beton secara umum, serta tidak memerlukan persyaratan khusus. Semen jenis ini digunakan untuk konstruksi jembatan, jalan, beton bertulang, waduk, pipa, tangki dan batako.
b. Semen Type II
Semen perubahan, dimana semen ini harus tahan terhadap pengaruh sulfat dari lingkungannya, seperti pada bangunan drainase yang konsentrasi sulfatnya sedang atau panas hidrasi semen sedang.
c. Semen Type III
22 d. Semen Type IV
Semen yang memiliki panas hidrasi yang rendah sekitar 15%-35% dari panas hidrasi semen tipe I, II, III, semen ini digunakan untuk bangunan yang tidak memerlukan panas hidrasi yang tinggi.
e. Semen Type V
Semen jenis ini digunakan untuk mencengah sifat sulfat dari lingkungan. Umumnya semen ini digunakan untuk struktur-struktur bangunan yang berada dibawah tanah.
Semen yang dipergunakan harus memenuhi syarat peraturan Semen Portland Indonesia tahun 1972 (SNI-8), yaitu :
1) Penyimpanan yang rapat dan tidak mudah terjangkau terhadap air dan angin 2) Penumpukan maksimal 2 m atau 10 kantong semen, agar tidak mudah pecah
dan menggumpal. Untuk menjaga agar tidak lembab, penimbunan dapat diberi jarak dengan permukaan lantai ± 30 cm.
3) Semen didatangkan dari zak – zak yang tidak pecah dan tidak terdapat kekeurangan berat dari yang tercantum dalam sak semen.
4) Semen segera diturunkan dari truk pengangkut dan segera disimpan dalam gudang yang kering terlindung dari pengaruh cuaca, berventilasi secukupnya dan lantai tidak langsung dapat berhubungan dengan tanah.
5) Semen harus masih dalam keadaan fresh atau belum mulai mengeras. Jika ada bagian yang mulai mengeras, bagian tersebut masih dapat ditekan dengan tangan bebas ( tanpa alat ) dan jumlahnya tidak boleh lebih dari 10% beratnya. Jika terdapat bahan yang tidak dapat ditekan dengan tangan bebas maka jumlahnya tidak boleh lebih dari 5% beratnya.
2. Agregat
Agregat adalah bahan campuran beton yang saling diikat oleh perekat semen. Ada dua jenis agregat yang disyaratkan sebagai berikut :
a. Agregat Kasar (Kerikil)
23 dipenuhi oleh agregat halus sesuai dengan Peraturan Beton Bertulang Indonesia (PBI – 1971) sebagai berikut :
1) Agregat kasar harus memepunyai susunan gradasi yang baik.
2) Bersih dan bebas dari bagian-bagian yang halus, mudah pecah, tipis dan panjang.
3) Kandungan lumpur maksimal 1% berat, bila lebih harus dicuci dahulu.
4) Dimensi agregat kasar tidak boleh lebih dari 3 cm dan tidak lebih dari ¼ dimensi beton terkecil dari bagian konstruksi yang bersangkutan.
5) Agregat kasar harus ditempatkan diatas lanati beton ringan untuk menghindari tercampurnya dengan tanah.
6) Memepunyai tingkat reaktif yang negatis terhadap alkali. 7) Tidak boleh mengandung bahan yang dapat merusak beton.
b. Agregat Halus (Pasir)
Agregat halus digunakan dalam pembuatan beton berupa pasir alam sebagai hasil desintregasi alami dari batuan atau pasir buatan yang dihasilkan dari alat pemecah batuan. Adapaun syarat – syarat yang harus dipenuhi oleh agregat halus sesuai dengan Peraturan Beton Bertulang Indonesia (PBI - 1971) adalah :
1) Agregat halus tidak boleh mengandung lumpur lebih dari 5%. Jika lebih dari 5% pasir harus dicuci terlebih dahulu untuk menghilangkan lumpur tersebut. 2) Agregat halus tidak boleh mengandung bahan-bahan organik yang terlalu
banyak.
3) Agregat halus harus terdiri dari butir – butir tajam dan keras. Butir – butir ini harus bersifat kekal.
4) Agregat halus terdiri dari butir – butir yang begitu banyak ragam ukurannya dan diayak dengan susunan ayakan yang ditentukan harus memenuhi ayakan sebagai berikut :
Sisa di atas ayakan 4 mm, minimum 2% berat.
Sisa di atas ayakan 1 mm, harus minimum 10%.
24 3. Air
Air merupakan bahan pembantu dalam pembuatan adukan untuk pasangan, namun demikian air yang diambil secara sembarang akan berpengaruh terhadap kekuatan adukan tersebut. Suupaya adukan memiliki kekuatan yang optimal, maka air yang digunakan harus bersih, tidak mengandung lumpur, berminyak, dan benda terapung lainnya yang dapat dilihat secara visual juga tidak mengandung unsur-unsur organik yang dapat merusak adukan. (Sumber: Daryanto hal-41, 1997)
Sumber air harus memenuhi standart pekerjaan yang terdapat dalam PBI 1971, yaitu :
a. Air yang digunakan dalam pembuatan dan perawatan beton tidak boleh mengandung minyak, asam, alkali, garam-garam, bahan-bahan organik atau bahan-bahan lain yang merusak beton dan baja tulangan.
b. Jika terdapat keraguan mengenai air tersebut, maka dianjurkan untuk mengirim sample (contoh) air tersebut ke lembaga pemeriksaan bahan-bahan yang diakui untuk diselidiki.
4. Kawat Pengikat (Bendrat)
Kawat pengikat adalah kawat yang digunakan untuk mengikat baja tulangan dan konstruksi beton bertulang. Kawat pengikat ini terbuat dari besi lunak yang terlebih dahulu dipijarkan dan tidak disepuh seng dengan garis tengah minimum 1 mm. Sifat dari kawat pengikat ini tidak boleh berkarat, harus disimpan bebas dari pengaruh air, sebab apabila kawat berkarat, maka kawat tersebut mudah patah dan tidak dapat lagi digunakan untuk mengikat tulangan. Kawat yang didatangkan dari Pabrik masih berbentuk gulungan dan dapat dijual per kg dan apabila akan dipakai, gulungan-gulungan harus terlebih dahulu dipotong secukupnya sesuai yang kita butuhkan.
5. Paku
25
SNI 0136-80 (Istima wan Dipohusodo) telah melakukan pengelompokan baja tulangan untuk beton bertulang sebagai berikut :
Tabel 2.1 Jenis dan Kelas Baja Tulangan sesuai SNI 0136-80
Jenis Kelas Simbol
26 8. Beton Ready Mix
Semua pekerjaan beton khususnya untuk pekerjaan Pondasi Pile cap, Sloof balok, kolom, dan plat lantai menggunakan rata – rata beton ready mix.
Adapun keuntungan – keuntungan dari penggunaan beton ready mix antara lain: a. Diperoleh campuran yang lebih homogen, sehingga mutu beton tetap terjaga. b. Mendapatkan campuran beton yang siap pakai dengan kualitas yang relatif
terjamin.
c. Tidak diperoleh pengujian khusus material komposit, baik pasir, split, semen, maupun airnya. Karena kondisi bahan sampai dilokasi sudah berupa campuran yang siap dicor.
Adapun kerugian-kerugian dari penggunaan beton ready mix antara lain : a. Volume beton ready mix untuk tiap truck pengangkut tidak selalu dapat diukur. b. Pihak pemesanan atau pembeli tidak tahu pasti tentang bahan – bahan yang akan
digunakan untuk pembutan beton, pembeli hanya mengetahui volume dan mutu beton yang diinginkan.
9. Beton Tahu (Beton Decking)
Beton decking biasa disebut tahu beton, yang merupakan suatu beton ganjal berbentuk lingkaran yang terbuat dari campuran semen dan pasir dengan perbandingan 1 : 3 yang disisipkan pada acuan beton dengan tebal sesuai kebutuhan. Beton decking berguna untuk mendapatkan selimut tulangan yang berguna untuk mendukung tulangan sehingga diperoleh tebal lindung sesuai dengan spesifikasi.
10. Bahan Aditif
27 Bahan Aditif dapat berfungsi untuk memperkuat ikatan antar beton yang lebih dahulu dicor dan akan dicor atau biasa disebut dengan lem Beton. Pada proyek pembangunan gedung ini bahan aditif yang digunakan bahan jenis waterproofing material (bahan tahan air) digunakan pada permukaan beton yang sudah keras, tetapi bahan-bahan ini dapat juga digunakan pula pada campuran beton.
D. Pelaksanaan
1. Pengertian Pile Cap pada Pondasi
Pile Cap merupakan suatu cara untuk mengikat pondasi sebelum didirikan tiang kolom pada bagian atasnya. Pile cap tersusun atas tulangan baja berdiameter tertentu yang membentuk suatu bidang pada ketebalan yang berbeda-beda tergantung dari jumlah tiang yang tertanam. Fungsi dari pile cap adalah untuk menerima beban dari kolom yang kemudian akan terus disebarkan ke tiang pancang. Jumlah tiang pancang yang diikat pada tiap pile cap pun berbeda tergantung kebutuhan atas beban yang akan diterimanya.
30
b)
31 Pile Cap ini juga bertujuan agar lokasi kolom benar – benar berada dititik pusat pondasi sehingga tidak menyebabkan Eksentrisita s yang dapat menyebabkan beban tambahan pada pondasi. Selain itu, seperti halnya kolom, pile cap juga berfungsi untuk menahan gaya geser dari pembebanan yang ada. Bentuk dari pile cap juga bervariasi dengan bentuk persegi dan persegi panjang.
Gambar 2.5. Pile Cap keadaan sangat lentur
Apabila pile cap pada pondasi sangat lentur (terlalu tipis), maka beban yang ada hanya akan didukung oleh tiang pancang yang terletak persis dibawah beban (Canocica,1991). Jadi apabila pile cap pada pondasi terlalu tipis akan dapat berubah bentuk dengan mudah (deformasi) apabila menerima beban dan beban tersebut hanya didukung oleh satu pondasi.
32 Gambar 2.6. Pile cap keadaan cukup kaku
Perencanaan pile cap harus dibuat cukup besar dan aman. Adapun ketebalan pile cap harus ditentukan sedemikian rupa agar dapat memenuhi ketentuan SK.SNI T-15-1991-03. Perlu diperhatikan bahwa tingkah laku pondasi tergantung dari perbandingan h : s. Apabila ℎ
� > 1, maka pondasi sangat kaku, secara praktis tidak ada lengkungan dan beban P yang disalurkan menuju tiang pancang dengan mengikuti rangka batang internal yang terjadi didalam tubuh pile cap, pondasi dapat dikatakan pasif (kaku), diaman h adalah tebal pile cap.
33 Apabila ℎ
� < 1, pondasi masih dikatakan cukup kaku, bila lenturannya relatif kecil. Penyaluran beban P menuju tiang pancang terjadi melalui lengkungan dan geseran pada pondasi.
Tahapan-tahapan pengerjaan pile cap pada pondasi, yaitu :
1) Penanaman tiang pancang memakai alat Hidraulick Jack - in pile, jumlah tiang pada setiap titik telah direncanakan sebelumnya.
2) Dilakukan penggalian tanah
3) Setalah dilakukan penggalian tanah, adapun dilakukan pile sesuai elevasi pile cap yang diinginkan.
4) Tanah disekeliling pile digali lagi sesuai dengan bentuk pile cap yang telah direncanakan.
5) Kemudian pada pile dilakukan pembobokan pada bagian betonnya hingga tersisa tulangan besinya yang kemudian dijadikan sebagai Stek pondasi sebagai pengikat dengan pile cap. Pembobokan hanya sampai elevasi dasar pile cap saja.
6) Kemudian melakukan pemasangan bekisting yang terbuat dari kayu, papan (Multiplek) disekeliling daerah pile cap. Penggunaan kayu, papan (Multiplek) ini dipilih karena kayu, papan (Multiplek) tersebut cukup kokoh untuk sementara yang dapat menahan beban pada saat pengecoran, serta cukup murah dan mudah pula didapat. Selain ini penggunaan bekisting kayu, papan (Multipleks) yang sifatnya tidak permanen, jadi setelah pengecoran selesai dan dapat terbentuk cetakan pondasi yang telah diinginkan bekisting tersebut perlu dilakukan pembongkaran kembali.
7) Sebagai landasan pile cap, dibuat lantai kerja terlebih dahulu dengan ketebalan ± 100 mm.
34 9) Setelah dilakukan pengecoran, tanah disekitar cetakan pondasi dapat ditimbun
kembali untuk menahan beban pengecoran dan meratakan kembali kondisi tanah seperti semula.
10) Setelah semua persiapan telah matang, maka dapat dilakukakan penegecoran pada pile cap. (Hutagalung, 2009)
Beberapa hal yang harus, diperhatikan pada pembuatan pile cap ialah :
1) Jarak tiang harus diperhatikan terhadap kondisi tanah dan harus dipilih dengan memperhatikan pemadatan dan metode pelaksanaan.
2) Jarak tiang harus diikur dari As ke As.
3) Untuk tiang pa rallel, jarak minimal tiang adalah 5 kali dari diameter atau jarak terkecil dari tiang.
4) Bila kepala tiang bergabung dalam suatu kumpulan tiang (pile cap) beton, maka jarak satu sisi tiang ke tepi terdekat dari kumpulan kepala tiang tidak kurang dari 250 mm.
5) Kepala tiang harus tertanam ke dalam beton tidak kurang dari 300 mm.
2. Pengertian Pondasi
Elemen-elemen pokok dari pada bangunan gedung atau rumah adalah terdiri dari pondasi, dinding dan atap. Sedangkan sebagai elemen pelengkap adalah lantai, pintu, jendela, langit-langit dan instalasi. Konstruksi gedung atau rumah dapat memenuhi keinginan pemiliknya apabila bangunan itu memenuhi beberapa syarat pokok, yaitu :
1) Kuat, dalam arti tidak mudah rusak sehingga biaya pemeliharaan relatif menjadi murah.
2) Kegunaan, dalam arti memenuhi kebutuhan sesuai dengan fungsinya.
3) Murah, dalam arti tidak terdapat pemborosan sehingga pembiayaan menjadi efektif dan efisien.
4) Indah, dalam arti penghuni merasa senang, nyaman dan sehat.
35 2008). Semua konstruksi yang direkayasa untuk bertumpu pada tanah harus didukung oleh suatu pondasi.
(Joseph hal-1,1992) menjelaskan pengertian pondasi adalah bagian dari suatu sistem rekayasa yang meneruskan beban yang ditopang oleh pondasi dan beratnya sendiri kepada dan ke atas tanah dan batuan yang terletak di bawahnya.
Pondasi merupakan bagian terpenting dari suatu bangunan, yang, menurut fungsinya adalah sebagai penyangga bangunan diatasnya, maka baik buruk dan kuat tidaknya bangunan diatasnya sangat tergantung kepada pondasinya. Oleh karena itu sangat perlu diperhatikan berbagai macam persyaratan pembuatan pondasi.
Pondasi yang baik harus memenuhi beberapa persyaratan, antara lain :
1) Cukup kuat untuk mencengah atau menghindari timbulnya patah geser yang disebabkan muatan tegak ke bawah.
2) Dapat menyesuaikan terhadap kemungkinan terjadinya gerakan-gerakan tanah antara lain, tanah mengembang, tanah menyusut, tanah yang tidak stabil, kegiatan pertambangan dan gaya mendatar dari gempa bumi.
3) Menahan gangguan dari unsur-unsur kimiawi didalam tanah baik organik maupun anorganik.
4) Dapat menahan tekanan air yang mungkin terjadi.
Thamrin, (2008) juga menjelaskan bahwa pondasi harus memenuhi syarat-syarat sebagai berikut :
1) Bentuk dan konstruksinya harus menunjukkan suatu konstruksi yang kokoh dan kuat untuk mendukung beban bangunan diatasnya.
2) Pondasi harus dibuat dari bahan yang tahan lama dan tidak mudah hancur, sehingga kerusakan pondasi tidak mendahului kerusakan bagian bangunan diatasnya
3) Tidak boleh mudah terpengaruh oleh keadaan di luar pondasi, seperti keadaan air tanah dan lain-lain.
36 Apabila suatu konstruksi pondasi kurang memenuhi persyaratan tersebut diatas, maka akan dapat mengakibatkan kerusakan pada konstruksi bangunannya. Akibat yang ditimbulkan oleh kerusakan ini, memerlukan perbaikan dari bangunannya bahkan kemungkinan terjadi seluruh bangunan menjadi rusak dan harus dibongkar.
3. Pengertian Beton
Beton merupakan salah satu bahan konstruksi yang telah umum digunakan untuk bangunan gedung, jembatan, jalan dan lain sebagainya. Beton merupakan satu kesatuan homogen, beton ini didapat dengan cara mencampurkan agregat halus (pasir), agregat kasar (kerikil) atau jenis agregat lain dan air, dengan semen Portland atau semen hidrolik yang lain sampai menjadi satu kesatuan. Beton segar dapat dipadatkan, tidak ada kesenderungan untuk terjadi pemisahan kerikil yang dari adukan maupun pemisahan air dan semen dari adukan. Beton keras yang baik adalah beton yang kuat, tahan lama, kedap air, tahan aus, dan kembang susutnya kecil.
Beton memiliki kelebihan dan kekurangan antara lain : Kelebihan dari beton :
1) Beton dapat menahan gaya tekan dengan baik, serta mempunyai sifat yang tahan terhadap korosi dan dapat pembusukan oleh kondisi lingkungan.
2) Beton segar dapat dengan mudah dicetak sesuai dengan yang kita inginkan 3) Beton dapat disemprotkan pada permukaan beton lama yang retak maupun
dapat diisikan kedalam retakan beton dalam proses perbaikan.
4) Beton segar dapat dipompakan sehingga memungkinkan untuk dituangkan pada tempat-tempat yang posisinya sulit.
5) Beton dapat tahan aus dan tahan bakar, sehingga perawatannya lebih mudah. Kekurangan dari beton :
1) Beton dianggap tidak mampu menahan gaya tarik, sehingga mudah retak, oleh karena itu perlu diberi baja tulangan sebagai penahan gaya tarik.
37 3) Beton bersifat getas (tidak daktail) sehingga harus dihitung dan dapat diteliti
secara seksama agar setelah dikompositkan dengan baja tulangan menjadi bersifat daktail, terutama pada struktur tahan gempa.
Agar beton dapat menahan gaya tarik, maka didalam beton diberi besi tulangan dan biasa disebut beton bertulang. Definisi beton bertulang adalah beton yang ditulangi dengan luas dan jumlah tulangan yang tidak kurang dari nilai minimum yang diisyaratkan, dengan atau tanpa pratekan dan direncanakan berdasarkan asumsi bahwa kedua material (beton dan besi tulangan) bekerja bersama-sama dalam menahan beban yang diterima.
Pekerjaan beton dapat dilaksanakan sesuai dengan ketentuan dan peraturan yang berlaku (SNI – 2847 Tahun 2002) dengan jenis beton yang akan dilaksanakan sesuai dengan Rencana Anggaran Biaya (RAB). Adukan beton dengan perbandingan 1 pc : 3 ps : 5 kr digunakan untuk beton tidak bertulang seperti : rabat beton dan lantai kerja, sedangkan adukan beton dengan campuran 1 pc : 2 ps : 3 kr dapat dipakai untuk Kolom praktis, balok lantai, ring balok atau beton yang bukan struktur.
Pelaksanaan Beton :
1) Pekerjaan pengecoran harus dilakukan sekaligus dan harus dihindarikan penghentian pengecoran, kecuali bila sudah diperhitungkan pada tempat-tempat yang aman.
2) Untuk mendapatkan campuran beton yang baik dan merata harus memakai mesin pengaduk beton/concret mixer pengaduk (untuk pembuatan beton praktis campuran 1 pc : 2 ps : 3 kr) dan memakai ready mix (untuk pembuatan beton struktur dengan mutu beton fc’ 22 Mpa).
3) Kemudian lakukanlah segera setelah beton dituangkan kedalam bekisting, adukan harus dipadatkan dengan menggunaka Concrete Vibrator.
38 5) Pada pembongkaran bekesting tidak boleh dilakukan sebelum waktu
pengerasan dipenuhi dan pembongkarannya dilakukan dengan hati hati sehingga tidak merusak beton yang sudah terbentuk dan mengeras.
6) Apabila konstruksi beton bertulang langsung terletak diatas tanah, maka sebelumnya harus dibuat lantai kerja yang rata dengan campuran 1 pc : 3 ps : 6 kr dengan ketebalan minimum 5 cm .
4. Pengertian Baja Tulangan
Baja tulangan adalah komponen penting dalam pembangunan struktur. Karena dalam suatu pembangunan gedung sangat membutuhkan kekuatan untuk menahan gaya tekan dan gaya tarik.
Adapun fungsi dari baja tulangan adalah : 1) Sebagai penguat dari tekanan tarik.
2) Sebagai alat bantu daripada beton dalam menahan gaya tekan yang tidak dapat ditahan oleh beton sebelum beton itu terbelah atau hancur.
3) Mampu menahan gaya tekan, gaya geser dan momen torsi yang timbul akibat beban yang bekerja pada konstruksi beton tersebut.
Agar dalam kondisi yang baik sebelum digunakan perlu adanya persyaratan seperti :
1) Baja tulangan harus terbebas dari karat dan dapat disimpan dari tanah atau hal-hal lain yang dapat menyebabkan baja tulangan mengurangi mutu baja dan dapat menghilangkan lekatan dalam pencampuran beton.
2) Untuk besi yang sudah ditekuk dan ternyata salah, besi tersebut tidak boleh dipakai karena besi tidak boleh ditekuk dua kali pada arah yang berbeda. Adapun pekerjaan Baja Tulangan :
1) Gambar rencana kerja untuk baja tulangan yang meliputi rencana pemotongan, pembengkokan, sambungan penghentian dll. Untuk selama pekerjaan tulangan harus dipersiapkan menurut SNI 03 – 2847 Tahun 2002.
39 3) Tulangan harus ditempatkan dengan teliti pada posisi sesuai rencana, dan
harus dijaga jarak antara tulangan, jarak antara tulangan dengan bekisting untuk mendapatkan tebal selimut beton/beton decking yang cukup.
4) Mempergunakan penyekat/spacer, dudukan/chairs dari balok beton atau baja. 5) Bila dipakai blok beton, maka mutu beton harus sesuai dengan beton yang
bersangkutan atau dengan campuran 1 pc : 2 ps dan dipasang sudah dalam kondisi kering, semua tulangan harus dapat diikat dengan baik dan kokoh sehingga dapat dijamin tidak bergeser pada waktu pengecoran.
6) Sebelum melakukan pengecoran, semua tulangan harus diperiksa terlebih dahulu untuk memastikan ketelitian penempatannya, kebersihan dan untuk mendapatkan perbaikan bila perlu.
7) Tulangan yang berkarat harus segera dibersihkan atau diganti.
8) Khusus untuk tebalnya selimut beton, dudukan harus cukup kuat dan jaraknya sedemikian sehingga tulangan tidak melengkung dan beton penutup tidak kurang dari yang diisyaratkan. Toleransi yang diperkenankan terhadap bidang horizontalnya adalah lebih kurang 2,5 mm.
5. Penjelasan secara Umum Teknik Pelaksanaan
1) Bekisting (Cetakan)
Bekisting merupakan cetakan beton untuk dapat membentuk pada pembuatan Pile Cap yang bahannya umumnya terbuat dari kayu dan multiplek. Menurut pada Peraturan Beton Bertulang Indonesia (PBI 1971) pekerjaan konstruksi yang optimal dikatakan sebagai berikut :
40 Pada pelaksanaan beton, adapun beton yang dipakai jenis beton kelas III harus ada jaminan bahwa air beton benar-benar tidak terserap oleh cetakan.
Berdasarkan kutipan diatas terdapat syarat-syarat bekisting yaitu : Kuat, kaku, tidak dapat menyerap air, bersih, rapi dan menghasilkan permukaan beton yang merata. Pekerjaan bekisting yang baik dapat ditentukan pada pemakaian bahan yang kualitas yang baik dan cukup kuat, serta pengerjaan sesuai dengan dimensi yang direncanakan. Bahan bekisting yang baik harus dapat memenuhi beberapa persyaratan:
i. Tidak bocor dan menghisap air dalam campuran beton. Bila hal ini terjadi, faktor air semen rasio dalam beton akan berkurang, sehingga mutu beton terganggu. Pada bagian yang bocor akan terjadi kekeroposan atau sarang kerikil atau pasir.
ii. Kekuatan bekisting harus dapat diperhitungkan. Bekisiting yang kurang kuat dapat menjadikan perubahan bentuk dari beton yang direncanakan.
iii. Untuk beton dengan permukaan artistik, bekisting harus mempunyai tekstur seperti yang diinginkan, seperti licin atau bergaris, sehingga beton yang dihasilkan mempunyai permukaan yang baik.
iv. Adapun ukuran atau dimensi sesuai dengan yang direncanakan. v. Kebersihan dalam bekisting diperiksa sebelum penuangan beton.
2) Pembesian
41 i. Pemotongan dan Pembengkokan (Proses Pabrikasi besi)
Proses pabrikasi besi terdiri dari pekerjaan pemotongan dan pembengkokan besi tulangan. Pemotongan dilakukan karena panjang besi dipasaran mencapai adalah 12 meter, sedangkan panjang tulangan elemen struktur yang digunakan terdiri dari bermacam-macam ukuran sesuai perhitungan tulangan. Pemotongan besi digunakan dengan Bar Cutter.
Pemotongan baja beton dengan tengah kecil biasanya digunakan gunting baja beton dengan tangan, sedangkan untuk garis tengah lebih besar digunakan mesin gunting yang digerakkan dengan tangan. Untuk pemotongan baja beton dengan jumlah besar lebih ekonomis bila dikerjakan dengan mesin gunting yang dapat digerakkan dengan motor. Pemotongan baja tulangan dengan garis tengah besar tetapi dengan jumlah sedikit sering menggunakan alat pemotong gergaji besi tangan. Pemotongan baja tulangan harus sesuai dengan panjang yang telah ditentukan, kemudian batang tersebut harus dapat dibengkokkan menurut bentuk dan ukuran.
Kedua ujung baja tulangan diberi kait (bengkokan) yang bentuknya dapat bulat, serong, atau siku-siku. Bentuk kait pada tulangan balok, kolom, dan sengkang harus berbentuk bulat atau serong, sedangkan bentuk kait pada tulangan pelat boleh berbentuk siku-siku.
ii. Syarat-syarat Pembengkokan
Pembengkokan baja tulangan berdasarkan PBI 1971 sebagai berikut :
a) Batang tulangan tidak boleh dibengkok atau diluruskan dengan cara-cara yang merusak tulangan.
b) Batang tulangan yang diprofilkan, setelah dibengkokan dan diluruskan kembali tidak boleh dibengkokan lagi dalam jarak 60 cm dari bengkokan sebelumnya. c) Membengkok dan meluruskan batang tulangan harus dilakukan dalam keadaan
dingin, kecuali pemanasan diijinkan oleh perencanaan.
42 e) Batang tulangan dari baja keras tidak boleh dipanaskan, kecuali diijinkan oleh
perencana.
iii. Merangkai Baja Tulangan
Setelah baja tulangan selesai dibengkokkan, langkah selanjutnya adalah merangkai baja tulangan tersebut. Tulangan dirangkai sesuai dengan gambar kerja, yaitu tulangan pada Pile cap, sloof, kolom, maupun pelat lantai. Pada titik-titik persilangan antara batang-batang tulangan maupun antara batang tulangan dengan sengkang/begel yang diikat dengan kawat pengikat (Bendrat). Pengikatan tersebut harus kokoh agar konstruksi tulangan yang dirangkai tidak mudah berubah atau tergeser pada waktu diadakan pengecoran beton.
Untuk merangkai Pile cap memakai dimensi yang besar, pekerjaan merangkai biasanya dilakukan di luar acuan, sehingga pada waktu acuan sudah siap, maka hasil rangkaian langsung diletakkan didalam acuan. Pada penulangan tiang kolom, rangkaian penulangan balok dipasang lebih dahulu, agar baja tulangan dapat dengan langsung dipasang kedalam cetakan pada rangkaian tulangan Pile cap. Untuk itu, harus dibuat penahan jarak dari beton dengan mutu sama dengan mutu beton yang akan dicor (beton tahu).
iv. Pemasangan Tulangan (Proses Penulangan)
Penulangan adalah pekerjaan yang bertujuan untuk membentuk dan memasang besi tulangan beton sebagai kerangka struktur pada konstruksi beton agar sesuai dengan gambar rencana. Dalam perencanaan dan pelaksanaan pembesian harus dilakukan sesuai dengan spesifikasi teknis dan gambar yang telah direncanakan oleh perencana struktur
Adapun Langkah-langkah dalam proses pemasangan tulangan pile cap :
43 tetapi berbeda untuk jumlah tulangan dan tinggi pile cap sesuai dengan gambar rencana.
b) Semua besi yang telah disediakan kemudian dibengkokkan sesuai dengan penjelasan diatas kemudian dirakit diluar lokasi sesuai dengan gambar rencana. Digunakan kawat bendrat sebagai lekatan antar tulangan.
c) Tulangan pile cap yang telah jadi kemudian diangkat dan dipasang pada lokasi pile cap yang telah ditentukan.
d) Tulangan pile cap dilekatkan/disatukan dengan tulangan luar pondasi tiang pancang atau Steak yang telah dihancurkan betonnya lalu dapat diikat dengan menggunakan kawat bendrat sehingga tulangan pile cap tampak benar-benar kuat dan kokoh.
3) Pekerjaan Pengecoran
Pengecoran adalah pekerjaa yang dilakukan setelah pembesian selesai dilakukan. Berdasarkan SK SNI 03-2847 – 2002, berikut ini adalah hal-hal yang perlu diperhatikan dalam melakukan pengecoran beton:
1) Beton harus dicor sedekat mungkin pada posisi akhirnya untuk menghindari terjadinya segregasi penanganan kembali atau segregasi akibat pengaliran. 2) Pengecoran beton harus dilakukan dengan kecepatan sedemikian hingga beton
selama pengecoran tersebut tetap dalam keadaan platis dan dengan mudah dapat mengisi ruangan diantara tulangan
3) Beton yang telah mengeras sebagian atau beton yang telah dicampur ulang setelah pengikatan awal beton tidak boleh digunakan untuk pengecoran.
4) Beton yang ditambah air lagi atau beton yang telah dicampur ulang setelah pengikatan awal tidak boleh digunakan untuk pengecoran.
5) Setelah dimulai pengecoran, maka pengecoran tersebut harus dilakukan secara menerus hingga dapat mengisi secara penuh pada panel atau penampang sampai batasnya, atau sambungan yang ditetapkan sebagaimana yang diizinkan atau dilarang.
44 7) Semua beton harus dapat dipadatkan secara menyeluruh dengan menggunakan
peralatan yang sesuai selama pengecoran dan harus diupayakan dapat terisi sekeliling tulangan dan seluruh celah dan dapat masuk ke semua sudut cetakan.
4) Pembongkaran bekisting
Pembongkaran cetakan dapat dilakukan setelah umur beton mencapai ± 28 hari sesuai dengan persyaratan beton yang telah dapat menahan beban. Cetakan dibuka secara perlahan agar tidak dapat merusak bentuk daripada struktur yang akan diinginkan. Cetakan juga harus dibongkar dengan baik dan tidak merusak papan cetakan karena masih dapat dipakai untuk pembuatan cetakan lainnya.
Adapun ini Bahan-bahan bangunan yang alternatif dapat mempermudah pembongkaran Bekesting adalah sebagai berikut :
1 Dengan Air
Pengunaan air adalah untuk memulas permukaan acuan (cetakan) sebelum beton dituangkan, biasanya untuk pekerjaan beton yang akan diplester. Penggunaan air sangat penting untuk pekerjaan kecil, misalnya acuan balok, sloof, dll. Penggunaan air dilakukan dengan cara menyiramkan pada seluruh permukaan acuan (cetakan).
2 Dengan Release Agent
Yang dimaksud dengan relea se agent diantaranya oli bekas / minyak pelumas dan meni. Kelemahan oli adalah setelah beton dibongkar masih terdapat sisanya menempel dipermukaan beton, jadi agak sulit dalam pemplesterannya. Oleh sebab itu pemakaian oli jarang sekali kecuali pada konstruksi khusus.
3 Dengan Kapur
