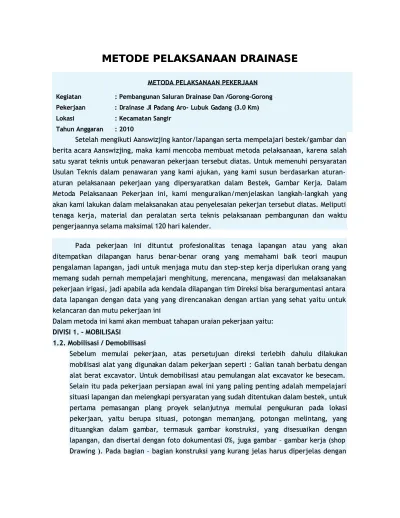

METODE PELAKSANAAN DRAINASE
METODE PELAKSANAAN DRAINASE
METODA PELAKSANAAN PEKERJAAN METODA PELAKSANAAN PEKERJAAN
K Keeggiiaattaann : : PPeemmbbaanngguunnaan n SSaalluurraan n DDrraaiinnaasse e DDaan n //GGoorroonngg--GGoorroonngg P Peekkeerrjjaaaann : Dr: Draaiinnaasse Je Jl Pl Paaddaanng Ag Arroo- L- Luubbuuk Gk Gaaddaanng (g (33..0 0 KKmm)) L Lookkaassii : : KKeeccaammaattaan n SSaannggiirr T Taahhuun n AAnnggggaarraann : : 22001100
Setelah mengikuti Aanswizjing kantor/lapangan serta mempelajari bestek/gambar dan Setelah mengikuti Aanswizjing kantor/lapangan serta mempelajari bestek/gambar dan berita acara Aanswizj
berita acara Aanswizjing, maka ing, maka kami mencoba membuat metoda kami mencoba membuat metoda pelakpelaksanaasanaan, n, karenkarena a salahsalah satu syarat teknis untuk penawaran pekerjaan tersebut diatas. Untuk memenuhi persyaratan satu syarat teknis untuk penawaran pekerjaan tersebut diatas. Untuk memenuhi persyaratan Usulan Teknis dalam penawaran yang kami ajukan, yang kami susun berdasarkan Usulan Teknis dalam penawaran yang kami ajukan, yang kami susun berdasarkan aturan-atura
aturan n pelakpelaksanaasanaan n pekerpekerjaan yang jaan yang dipersdipersyarayaratkan tkan daladalam m BestekBestek, , GambGambar ar KerjaKerja. . DalamDalam Metod
Metoda a PelakPelaksanaasanaan n PekerjPekerjaan aan ini, ini, kami kami mengumenguraikraikan/mean/menjelanjelaskan skan langklangkah-lanah-langkah gkah yangyang akan kami lakukan dalam melaksanakan atau penyelesaian pekerjan tersebut diatas. Meliputi akan kami lakukan dalam melaksanakan atau penyelesaian pekerjan tersebut diatas. Meliputi tena
tenaga ga kerkerja, ja, matmaterierial al dan dan perperalaalatan tan serserta ta tekteknis nis pelpelaksaksanaanaan an pembanpembangungunan an dan dan wakwaktutu pengerjaannya selama maksimal 120 hari kalender.
pengerjaannya selama maksimal 120 hari kalender. Pa
Pada da pepekekerjrjaaaan n inini i diditutuntuntut t prprofofesesioionanalilitatas s tetenanaga ga lalapapangngan an atatau au yayang ng akakanan dit
ditempempatkatkan an dildilapaapangangan n harharus us benbenar-ar-benbenar ar oraorang ng yanyang g memmemahaahami mi baibaik k teoteori ri maumaupunpun pengalaman lapangan, jadi untuk menjaga mutu dan step-step kerja diperlukan orang yang pengalaman lapangan, jadi untuk menjaga mutu dan step-step kerja diperlukan orang yang memang sudah pernah mempelajari menghitung, merencana, mengawasi dan melaksanakan memang sudah pernah mempelajari menghitung, merencana, mengawasi dan melaksanakan pekerjaan irigasi, jadi apabila ada kendala dilapangan tim Direksi bisa berargumentasi antara pekerjaan irigasi, jadi apabila ada kendala dilapangan tim Direksi bisa berargumentasi antara data lapangan dengan data yang yang direncanakan dengan artian yang sehat yaitu untuk data lapangan dengan data yang yang direncanakan dengan artian yang sehat yaitu untuk kelancaran dan mutu pekerjaan ini
kelancaran dan mutu pekerjaan ini
Dalam metoda ini kami akan membuat tahapan uraian pekerjaan yaitu: Dalam metoda ini kami akan membuat tahapan uraian pekerjaan yaitu: DIVISI 1. - MOBILISASI
DIVISI 1. - MOBILISASI
1.2. Mobilisasi / Demobilisasi 1.2. Mobilisasi / Demobilisasi
Seb
Sebeluelum m memmemulaulai i pekpekerjerjaanaan, , ataatas s persetpersetujuujuan an dirdirekseksi i terlebterlebih ih dahdahulu ulu dildilakuakukankan mobi
mobilisaslisasi i alat yang alat yang digunadigunakan dalam kan dalam pekerjpekerjaan aan seperseperti ti : : GaliGalian an tanah berbatu dengantanah berbatu dengan alat berat excavator. Untuk demobilisasi atau pemulangan alat excavator ke besecam. alat berat excavator. Untuk demobilisasi atau pemulangan alat excavator ke besecam. Selain itu pada pekerjaan persiapan awal ini yang paling penting adalah mempelajari Selain itu pada pekerjaan persiapan awal ini yang paling penting adalah mempelajari situasi lapangan dan melengkapi persyaratan yang sudah ditentukan dalam bestek, untuk situasi lapangan dan melengkapi persyaratan yang sudah ditentukan dalam bestek, untuk per
pertamtama a pempemasaasangangan n plaplang ng proproyek yek selselanjanjutnyutnya a memmemulaulai i penpengukgukurauran n padpada a loklokasiasi pek
pekerjerjaanaan, , yaiyaitu tu berupa berupa sitsituasuasi, i, potpotongongan an memmemanjanjangang, , potpotongongan an melmelintintangang, , yanyangg dit
dituanuangkagkan n daldalam am gamgambarbar, , tertermamasuk suk gambar gambar konkonstrstruksuksi, i, yanyang g disdisesuesuaikaikan an dengdenganan lapangan, dan disertai dengan foto dokumentasi 0%, juga gambar – gambar kerja (shop lapangan, dan disertai dengan foto dokumentasi 0%, juga gambar – gambar kerja (shop Drawing ). Pada bagian – bagian konstruksi yang kurang jelas harus diperjelas dengan Drawing ). Pada bagian – bagian konstruksi yang kurang jelas harus diperjelas dengan
membuat gambar detailnya, serta menghitung kebutuhan material / bahan yang diperlukan untuk penyelesaian pekerjaan tersebut. Bersamaan dengan ini mobilisasi dilaksanakan, dan tak kalah pentingnya adalah membuat MC 0 ( Mutual Chek Nol ) sehingga penempatan dana dapat dikontrol dengan baik dan terukur.
Terakhir apabila pekerjaan ini sudah selesai secara keseluruhan kita lakukan demobilisasi dan yang lebih penting lagi harus dibuat gambar aktualnya dan foto dokumentasi 100% yang diikuti dengan final quantity. Pembuatan foto dokumentasi selama pelaksanaan pekerjaan padakeadaan kondisi sebelum pelaksanaan, pada saat pelaksanaan dan setelah selesai pelaksanaan pekerjaan (0%, 50%, dan 100 %) pengambilan opname foto tersebut dilakukan satu titik, / posisi pengambilan tetap. Selain itu membuat laporan pelaksanaan pekerjaan harian, mingguan, dan bulanan yang meliputi : progres kemajuan pekerjaan, jumlah tenaga kerja, peralatan, dan bahan yang digunakan. Untuk dokumentasi ini dilakukan selama masa pekerjaaan hingga selesai pekerjaan. Kemudian perlu diadakan koordinasi dengan pihak proyek be serta masyarakat setempat (pemuka masyarkat stempat / perangkat nagari), guna dapat membicarakan masalah – masalah yang mungkin timbul apabila pekerjaan ini dimulai, baik menyangkut teknis maupun non teknis.
DIVISI 3. PEKERJAAN TANAH '3.1 (1) Galian Biasa
Untuk pekerjaan galian Tanah Biasa dengan alat berat disini kami lakukan dengan memakai excavator yaitu menggali kedudukan pasangan batu kali dan saluran tanah atau saluran terbuka. Setelah pemasangan bouplank sesuai dengan dimensi yang telah ditentukan pemasangan bouplank ini beriring dengan pekerjaan Galian tanah Biasa harus mencakup seluruh galian yang tidak diklasifikasikan sebagai galian batu, galian struktur, galian sumber bahan (borrow excavation) dan galian perkerasan beraspal. Selama pelaksanaan pekerjaan galian Biasa, lereng sementara galian yang stabil dan mampu menahan pekerjaan, struktur atau mesin di sekitarnya, harus dipertahan-kan sepanjang waktu, penyokong (shoring) dan pengaku (bracing) yang memadai harus dipasang bilamana permukaan lereng galian mungkin tidak stabil. Bilamana diperlukan, menyokong atau mendukung struktur di sekitarnya, yang jika tidak dilaksanakan dapat menjadi tidak stabil atau rusak oleh pekerjaan galian tersebut.
'3.1 (3) Galian Batu
Galian Batu harus mencakup galian bongkahan batu dengan volume 1 meter kubik atau lebih dan seluruh batu atau bahan lainnya yang menurut Direksi Pekerjaan adalah tidak praktis menggali tanpa penggunaan alat bertekanan udara atau pemboran. Galian ini tidak termasuk galian yang menurut Direksi Pekerjaan dapat dibongkar
dengan penggaru (ripper) tunggal yang ditarik oleh traktor dengan berat maksimum 15 ton dan tenaga kuda netto maksimum sebesar 180 PK (Tenaga Kuda) dengan mengunakan alat berat setara excavator. Peralatan berat untuk pemindahan tanah, pemadatan atau keperluan lainnya Pekerjaan ini merupakan ketelitian sangat hati-hati yang mana dilokasi terdapat pipa PDAM, terkecuali bilamana pipa atau struktur lainnya yang telah terpasang dalam galian dan ditimbun kembali dengan bahan yang disetujui Direksi Pekerjaan dan telah dipadatkan.
'3.2 (1) Urugan Biasa
Pekerjaan yang dilaksanakan disini adalah pekerjaan timbunan tanah dipasangan dengan tanah bekas galian dipadat dan diratakan.
Sebelum menempatkan material timbunan diatas pondasi atau diatas timbunan, seluruh daerah yang akan menerima beban material timbunan harus dibasahi secara optimum diratakan. Pemadatan timbunan dapat dilaksanakan dengan padatdan diratakankan sampai kepadatan maksimum atau sesuai dengan spesifikasi, begitulah seterusnya sampai timbunan selesai.
- Bahan-Bahan Timbunan
Bahan-bahan timbunan harus tanah kohesif dengan batas cairnya disesuaikan dengan spesifikasi timbunan sehingga akan membentuk massa yang relatif kedap air setelah pemadatan. Bilamana kesesuaian suatu bahan diragukan, Direksi dapat meminta diadakannya tes-tes untuk menentukan batas-batas Atterberg dari pada bahan sebelum menentukan kesesuaiannya.
Timbunan tanah disini adalah timbunan tanah bekas galian yang sesuai dengan spesifikasi timbunan harus disisihkan pada waktu menggali kemudian ditumpuk pada suatu tempat.
Untuk menimbun kami rencanakan setiap pasangan naik berlahan diiringingi denga timbunan belakang pasangan. kalau untuk pekerjaan saluran timbunannya dibentuk seperti tanggul dan dipadatkan sesuai dengan spesifikasi teknisnya.
DIVISI 7. STRUKTUR '7.1 (6) Beton K225
• Rawatan dengan air yaitu dengan memercikkan air secara terus menerus atau digenangi dengan air.
• Menutupnya dengan suatu lapisan penyerap (karung, goni, kantung semen) yang selalu dijaga supaya basah konstan.
Semua permukaan beton yang akan dipengaruhi air deras atau benturan gelombang harus betul-betul dilindungi dari kemungkinan kerusakan selama periode pengerasan, dan semua permukaan beton yang belum mencapai kekerasan yang diharapkan harus ditutup sesuai dengan petunjuk Direksi.
Sambungan Konstruksi
Lokasi sambungan kontruksi beton harus disetujui Direksi, dan berdasrkan ketentuan-ketentuan berikut:
Sambungan kontruksi adalah kontruksi yang kaku, sedemikianrupa hingga beton yang dicor berikutnya tidak dapat digabungkan secara integral dengan struktur yang dicor sebelumnya. Permukaan sambungan kontruksi segera dibersihkan sebelum pengecoran beton baru atau mortel. Pembersihan permukaan meliputi pembersihan semua kotoran, sisa material yang lepas, sisa-sisa beton, pelapisan, pasir dan lain-lainnya. Permukaan sambungan kontruksi harus dicuci sebelum pengecoran beton baru. Sesudah permukaan dibersihkan dan basahi, permukaan yang tidak membentuk sambungan kontruksi, harus ditutup dengan lapisan mortel semen setebal 1 cm. Mortel semen harus mempunyai komposisi yang sama dengan campuran beton dibawahnya, kecuali ditentukan lain oleh Direksi.
Sambungan kontruksi kedap air, harus memakai water stop seperti yang ditentukan dalam gambar atau ditentukan lain oleh Direksi.
Ketika beton diatas permukaan beton yang sudah terpasang, permukaannya harus dikerjakan sebagai berikut:
• Beton yang dicor belum lebih dari 4 jam akan mempunyai suatu lapisan busa beton pada permukaannya dengan material lepas dan berlubang-lubang di bawahnya, yang harus dibuang dengan hati-hati dengan cara menyikatnya secara perlahan-lahan tanpa merusak tubuh dari beton itu. Kemudian beton yang baru harus secepatnya dituangkan.
• Beton yang dicorkan telah lebih dari 4 jam tetapi tidak lebih dari 3 ahri akan mempunyai suatu lapisan busa beton pada permukaannya dengan material lepas dan berlubang-lubang dibawahnya, yang harus dibuang dengan cara seperti diatas. Permukaan dibawahnya itu harus dicuci secara merata dengan air bersih. Segera sebelum dicorkan beton yang besar, permukaannya harus dilapisi dengan spesi semen dengan ketebalan 1 cm yang perbandingancampurannya yang sama dengan beton yang akan dicorkan ditempat itu.
• Beton yang dicirkan sudah lebih dari 3 hari harus ditakik supaya kelihatan permukaan yang homogen dan segar secra keseluruhan tanpa retak-retak. Segera sebelum beton segar dicorkan, spesi semen dengan konsisten seperti susu kental harus dituangkan pada permukaan yang telah disiapkan.
Untuk pekerjaan beton kami mengacu kepada spesifikasi teknik dan petunjuk dari Direksi nantiinya
Besi beton yang digunakan mutu U-24, dan seterusnya tergantung yang ditentukan. Yang penting harus dinyatakan oleh tes Laboratorium resmi dan sah.
Besi harus bersih dan tidak mengandung minyak / lemak, asam, alkali dan bebas dari cacat seperti serpih-serpih. Penampang besi harus bulat serta memenuhi persyaratan NI-2 (PBI-1971).
Pabrikasi besi beton berdasarkan ukuran gambar kerja dan direksi pe ngawas lapangan.
'7.9 Passangan Batu
Pasangan batu kali disini adalah untuk membuat Saluran dan Bangunan Air, adapun ketentuan yang akan kami ikuti disini secara garis besar saja diantaranya :
a. Adukan untuk spesi digunakan campuran 1 PC berbanding 4 Pasir jadi didalam pengadukan harus benar-benar merata aduknya sehingga tidak terjadi kelemahan disuasi sisi spesi nantinya. Adukan yang akan dipasang harus mendapat persetujuan Direksi dan dibuatkan bak takaran agar tidak terjadi kekurangan atau kelebihan semen.
b. Air yang digunakan harus air yang bersih dan tidak mengandung zat-zat yang merusak ikatan semen.
c. Adukan harus diaduk sebanyak yang diperlukan sehingga tidak terjadi adukan terletak selama + 30 menit (adukan yang sudah terletak + 30 menit tidak dibenarkan memakainya).
Suling-suling perlu dibuatkan terutama untuk pekerjaan yang desakan air tanahnya tinggi sehingga pada masa-masa tekanan air tanah bertambah keras tidak akan merusak konstruksi dan airnya akan mencari celah keluar lewat suling-suling tersebut. Suling-suling dibuat dari pipa PVC ø 2 “ dan paling tidak 1 buah tiap radius 2 m dan dibelakangnya diberi saringan dari ijuk, kerikil, dan batu-batu kecil. Pekerjaan ini disesuaikan dengan bestek dan spesifikasi teknisnya atau petunjuk dari Direksi nantinya.
Pertama sekali setelah pekerjaan galian dilakukan oleh si penggali lalu kami persiapkan peralatan tukang yang termasuk kotak adukan dan kotak takaran yang diminta kepada direksi lalu kami membuatkan request atau izin untuk melaksanakan pekerjaan pasangan yang kami ajukan kepada pengawas lapangan dan setelah dimensi galian oke oleh direksi dan izin pekerjaan pasangan ditanda tangani kami langsung melaksanakan pekerjaan pasangan batu kali dengan spesifikasi yang telah ditentukan. Pekerjaan Batu kali Campuran 1 : 4 dilakukan di minggu kesepuluh sampai minggu keempat belas.
Pemasangan Pipa PVC
Pemasangan PVC setiap 10m sesuai persetujuan direksi pengawas pada Pasangan batu kali guna mengalirkan air dari jalan raya dan air bungan dari rumah tangah ke saluran
DIVISI 8. PENGEMBALIAN KONDISI DAN PEKERJAAN MINOR '8.4 (12) Beton Bertulang Plat Pada Pintu PengurasTratoar
• Rawatan dengan air yaitu dengan memercikkan air secara terus menerus atau digenangi dengan air.
• Menutupnya dengan suatu lapisan penyerap (karung, goni, kantung semen) yang selalu dijaga supaya basah konstan.
Semua permukaan beton yang akan dipengaruhi air deras atau benturan gelombang harus betul-betul dilindungi dari kemungkinan kerusakan selama periode pengerasan, dan semua permukaan beton yang belum mencapai kekerasan yang diharapkan harus ditutup sesuai dengan petunjuk Direksi.
Sambungan Konstruksi
Lokasi sambungan kontruksi beton harus disetujui Direksi, dan berdasrkan ketentuan-ketentuan berikut:
Sambungan kontruksi adalah kontruksi yang kaku, sedemikianrupa hingga beton yang dicor berikutnya tidak dapat digabungkan secara integral dengan struktur yang dicor sebelumnya. Permukaan sambungan kontruksi segera dibersihkan sebelum pengecoran beton baru atau mortel. Pembersihan permukaan meliputi pembersihan semua kotoran, sisa material yang lepas, sisa-sisa beton, pelapisan, pasir dan lain-lainnya. Permukaan sambungan kontruksi harus dicuci sebelum pengecoran beton baru. Sesudah permukaan dibersihkan dan basahi, permukaan yang tidak membentuk sambungan kontruksi, harus ditutup dengan lapisan mortel semen setebal 1 cm. Mortel semen harus mempunyai komposisi yang sama dengan campuran beton dibawahnya, kecuali ditentukan lain oleh Direksi.
Sambungan kontruksi kedap air, harus memakai water stop seperti yang ditentukan dalam gambar atau ditentukan lain oleh Direksi.
Ketika beton diatas permukaan beton yang sudah terpasang, permukaannya harus dikerjakan sebagai berikut:
• Beton yang dicor belum lebih dari 4 jam akan mempunyai suatu lapisan busa beton pada permukaannya dengan material lepas dan berlubang-lubang di bawahnya, yang harus dibuang dengan hati-hati dengan cara menyikatnya secara perlahan-lahan tanpa merusak tubuh dari beton itu. Kemudian beton yang baru harus secepatnya dituangkan.
• Beton yang dicorkan telah lebih dari 4 jam tetapi tidak lebih dari 3 ahri akan mempunyai suatu lapisan busa beton pada permukaannya dengan material lepas dan berlubang-lubang dibawahnya, yang harus dibuang dengan cara seperti diatas. Permukaan dibawahnya itu harus dicuci secara merata dengan air bersih. Segera sebelum dicorkan beton yang besar, permukaannya harus dilapisi dengan spesi
semen dengan ketebalan 1 cm yang perbandingancampurannya yang sama dengan beton yang akan dicorkan ditempat itu.
• Beton yang dicirkan sudah lebih dari 3 hari harus ditakik supaya kelihatan permukaan yang homogen dan segar secra keseluruhan tanpa retak-retak. Segera sebelum beton segar dicorkan, spesi semen dengan konsisten seperti susu kental harus dituangkan pada permukaan yang telah disiapkan.
Untuk pekerjaan beton kami mengacu kepada spesifikasi teknik dan petunjuk dari Direksi nantiinya
DIVISI 9. PEKERJAAN HARIAN 9.1 Mandor
Merupakan memberikan Harahan dan merintah pekerja sehinga sesuai dengan gambar bestek. Mandor dapat diminta (requested) yang diajukan maupun diperintahkan oleh Direksi Pekerjaan. Dalam kedua hal tersebut, pekerjaan tidak boleh dimulai sebelum diterbitkan suatu Perintah Pekerjaan Harian oleh Direksi Pekerjaan, dan jika perlu, setelah suatu Variasi (Pekerjaan Tambah/Kurang) yang ditandatangani.
9.2 Pekerja Biasa
Pekerjaan ini mencakup operasi-operasi yang disetujui oleh Direksi Pekerjaan yang semula tidak diperkirakan (atau disediakan dalam Daftar Kuantitas dari Divisi 1 sampai 8) tetapi diperlukan selama pelaksanaan pekerjaan untuk penyelesaian Pekerjaan yang memenuhi ketentuan. Operasi-operasi yang dilaksanakan menurut Pekerjaan Harian dapat terdiri dari pekerjaan jenis apapun sebagaimana yang ditunjukkan atau diperintahkan oleh Direksi Pekerjaan, dan dapat mencakup pekerjaan tambahan dari drainase, pemasangan pipa, Pembersian setelah galian dilakukan dengan alat excavator, pengujian, pengembalian (restitution) perkerasan lama ke bentuk semula, pelapisan ulang, struktur atau pekerjaan lainnya
9.3 Tukang Kayu, Tukang Batu, dsb
Pekerjaan ini mencakup operasi-operasi yang disetujui oleh Direksi Pekerjaan yang semula tidak diperkirakan (atau disediakan dalam Daftar Kuantitas dari Divisi 1 sampai 8) tetapi diperlukan selama pelaksanaan pekerjaan untuk penyelesaian Pekerjaan yang memenuhi ketentuan. Operasi-operasi yang dilaksanakan menurut Pekerjaan Harian dapat terdiri dari pekerjaan jenis apapun sebagaimana yang ditunjukkan atau diperintahkan oleh Direksi Pekerjaan, dan dapat mencakup pekerjaan pembongkaran bekisting dan membersikan saluran dari bekas kayu bekisting sehinga tidak menghambat aliran saluran nantinya.
DIVISI 10. PEMELIHARAAN RUTIN
Pekerjaan ini merupakan pekerjaan pembongkaran pasangan pada aliran sungai yang mana terdapat pasangan dari pasangan batukali. Yang mana saluran yang dibuat tertutup oleh pasangan aliran sungai supaya air dalam trotoar dapat dialiri. pekerjaan ini harus disetujui oleh Direksi Pekerjaan.
10.10 (2) Pembongkaran Beton
Pekerjaan ini merupakan pekerjaan pembongkaran pasangan pada persimpangan jalan yang mana terdapat pasangan plat beton jalan. Yang mana plat beton persimpangan tersebut di bongkar setengah-setengah sehinga tidak mengangu pengendaraan yang lewat pada umur beton telah tercapai umur pengerasannya. pekerjaan ini harus disetujui oleh Direksi
