Penyediaan Air Aliran Gravitasi

Disusun :



Sara Nissa Fauzan (25-2011-007)



(2)

(3)

Pendahuluan

•

Masalah utama dalam penyediaan air

bersih

bersih yang

yang memadai

memadai adalah

adalah air

air yang

yang

aman untuk diminum seringkali tersedia

pada jarak yang jauh dari

pada jarak yang jauh dari rumah-rumah

rumah-rumah

penduduk.

(4)

Apa itu aliran secara gravitasi ?

Pengaliran air Pengaliran air dengan adanya dengan adanya bantuan gravitasi bantuan gravitasi Gravitasi adalah Gravitasi adalah

sebuah gaya yang

dapat menarik dapat menarik semua benda ke semua benda ke permukaan bumi. permukaan bumi.

Gaya tarik ini yang

membuat semua

benda jatuh ke

tempat yang paling

rendah.

Sehingga dengan

gravitasi, air dapat

mengalir dari

dalam bak dengan

berat jenisnya berat jenisnya melalui pipa-pipa melalui pipa-pipa sampai ke sampai ke

kran-kran yang berada

kran yang berada

pada level

terendah dari level

air pada titik awal.

(5)

Komponen

_–

komponen sistem

pengaliran air garvitasi

Sumber air yang mempunyai ketinggian cukup Tangki sedimentasidibuat sedekat mungkin dengan sumber

Pipa Utama yang mengalirkan air ke

daerah yang akan didistribusi Reservoir air setempat Jaringan pipa distribusi ke kran umum

Kran umum yang menyediakan air untuk para pemakai

Katup

penguras,katup pelepas udara dan tangki pelepas tekan

(6)

Prinsip Penyaluran Air Secara Gravitasi

• Bak Penangkap / Broncaptering berfungsi melindungi dan mengumpulkan air dari mata air.

• Bak Pengumpul / Tangki Hider :Mencegah peningkatan secara tiba-tiba di mata air apabila ada

penyumbatan pada jaringan perpipaan, sehingga tidak menimbulkan tekanan balik pada sumber air. Merupakan tempat pengendapan apabila ada pasir atau lumpur yang terbawa dari sumber air

sebelum air masuk kedalam pipa. Menstabilkan Aliran air yang datang dari ɰɰsumber air.

• Jaringan Pipa Transmisi :Berfungsi mengalirkan air menuju pemakai atau ke bak penampung bila

ada.

• Bak Penampung / Reservoir Berfungsi menyimpan air apabila ɰɰkebutuhan pemakai rendah, dan

menyediakan air bila kebutuhan pemakai meningkat. Berfungsi juga sebagai tempat

ɰɰpengendapan sendimen-sendimen kecil. Dapat berfungsi sebagai pelepas tekanan.

• Bak Pelepas Tekanan (bpt) Berfungsi menjadikan tekanan menjadi 0 (nol). Melepas tekanan yang

melebihi nominasi presure (tekanan yang melebihi kuat tahan dari pipa) agar tidak mengakibatkan kerusakan pada pipa dan asesories akibat tekanan yang tinggi (np). Dapat juga sebagai bak penampung.

• Pipa Distribusi Berfungsi mengalirkan air dari bak penampungan ke tku/hu tempat pengambilan

akhir.

• Tugu Kran / Hidran Umum, dll

(7)

(8)

Yang perlu diperhatikan:

•

Tekanan

•

Debit air

•

Kecepatan



Optimasi diameter

•

Bak pelepas tekanan

•

Jenis pipa (menentukan kekuatan pipa)

(9)

Keuntungan dan Kerugian Aliran

Gravitasi

. Tidak memerlukan tenaga

dalam pengoperasiannya

. Tidak menggunakan pompa

. Pemeliharaannya mudah

. Kualitas tergantung

sumber air

. Sumber air tidak

menyediakan air secara

kontinue

. Memerlukan

(10)

Prosedur Perancangan

Memasang Katup

Memasang Katup Pelepas Udara, Penguras dan Tangki Pelepas Tekanan

Menghitung Dimensi Reservoar dan Tangki Sedimentasi Merancang Pipa Utama

Memilih Jalur Pipa

Menentukan Debit Per Kran

Menentukan Penempatan Kran umum

Menentukan Kebutuhan Air Per Orang Per Hari Mendapatkan Sumber Air yang Terandalkan dan Bersih

(11)

Menentukan kebutuhan air per

orang per hari

Kebutuhan per kapita adalah jumlah air

yang diperlukan oleh satu orang

Kebutuhan tergantung pada kebiasaan

masyrakat setempat,ketersediaan,dan

penggunaan air perpipaan

Nilai kebutuhan air umumnya yaitu

15-50 liter per kapita per hari

(12)

Menentukan penempatan kran

umum

• tempat umum • Dapat melayani beberapa rumah 100-200 orang

• Untuk daerah yang padat

• Dibangun jauh dari kali dan sungai

Penempatan

Jumlah orang per kran umum yang tepat, tergantung dari waktu pemakaian,debit dari

kran dan kebutuhan air per orang per hari

(13)

Menghitung debit per kran

•

Ditentukan dengan faktor puncak :

F.P

=

   

 −  

Debit rencana =

FP x debit rata-rata

Perhitungan debit rata-rata dari kran dilakukan

selama periode pemakaian

Kran dan sistem harus dapat menyediakan debit

yang lebih besar dari debit rata -rata

(14)

Memilih jalur pipa

Setelah lokasi kran umum ditentukan

Lokasi penempatan sistem perpipaan dapat ditentukan

Kemiringan dijaga sedapat mungkin Panjang pipa dibuat seminimum

mungkin

Hindari jalur pemasangan pipa pada daerah yang cukup sulit dicapai akan sering memerlukan pemeliharaan ex:menaiki

sisi-sisi bukit, memotong sungai Hindari daerah yang

(15)

Merancang Perpipaan

• mengatur kehilangan tekanan akibat gesekan sehingga dapat menggerakan aliran dalam jumlah yang diinginkan melalui sistem.

• Mengevaluasi bahan-bahan yang tersedia

Tujuan

• Pipa PVC (Poly Vinyl Chloride)

• Pipa HDP Poly (High Density Polyethylene)

• Pipa AC (Asbestos Cement)

• Pipa GI (Galvanized Iron)

(16)

Jenis pipa Keuntungan Kerugian Pipa Poly Vinly Chloride

(PVC)

Biaya pengangkutan dan harga lebih murah ,

mudah di bawa

tekanan maksimum nya 100m

mudah rapuh

Pipa High Density Polyethylene (HDP)

Lebih mudah ditempatkan lebih berat dan lebih mahal

lebih berat dan lebih mahal

tekanan maksimumnya 60 m

Pipa Asbestos Cement Di beberapa daerah mungkin murah

Mudah pecah, sulit diangkut

Pipa Galvanized Iron(GI) Harga lebih mahal dan mudah terkena korosi sulit dalam pengangkutan

(17)

Jumlah energi gravitasi dalam

perpipaan

“

Tekanan

“

(18)

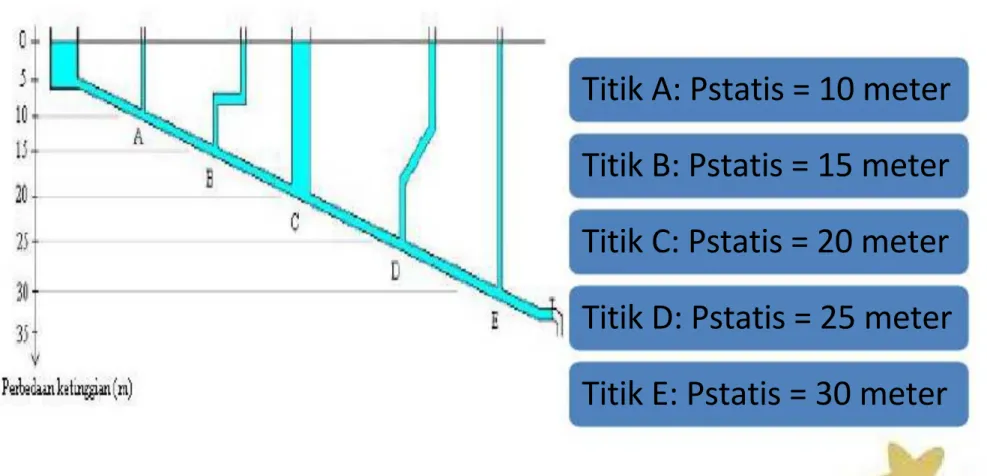

Gambar persamaan statis

Titik A: Pstatis = 10 meter

Titik B: Pstatis = 15 meter

Titik C: Pstatis = 20 meter

Titik D: Pstatis = 25 meter

Titik E: Pstatis = 30 meter

(19)

(20)

Gambar Persamaan Dinamis

Bila semakin banyak kran dibuka, semakin besar jumlah air yang mengalir dalam pipa,

makin besar, kehilangan energi air,

makin besar kehilangan, tenaga,

semakin kecil tekanan residu.

(21)

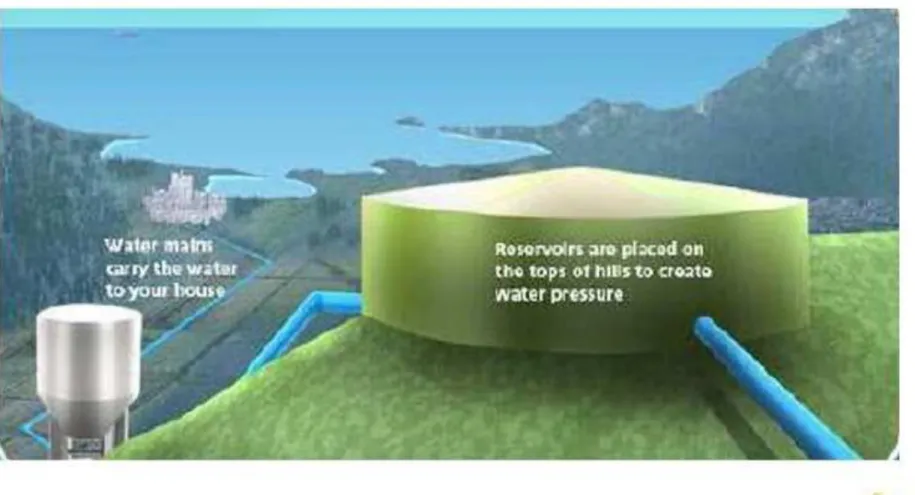

Reservoar

Fungsi •_• Diperlukan jika sumber tidak menyediakan air dalam satu hari_{Digunakan pada saat jam-jam puncak}

Faktor peak

Penempatan

• Diletakkan cukup tinggi

• Ditempatakan pada daerah yang mudah diatur

• Dapat ditempatkan pada masing-masing kran yang menggunakan air lebih banyak  reservoar lebih kecil

(22)

(23)

Menghitung debit reservoar

1. me-rata-ratakan aliran puncak dan terendah sehingga

debit yang masuk ke reservoar 50;50 dihitung

berdasarkan debit keluar rata-rata.

•

Debit yang masuk reservoar rancangan adalah

•

  −    ()

24 

2. Dengan analisis kurva masa dari kebutuhan per jam

dalam satu hari

(24)

Tangki Sedimentasi

•Segi empat

•Perbandingan panjang dan lebar= 4;1

•Volume air =jumlah air yang mengalir dalam waktu 2 jam

Bentuk

•Menenangkan air

•Mengendapkan benda-benda padat

Fungsi

•Ditempatkan di dekat sumber

•Air masuk pada satu sisi pada ketinggian setengah dari kedalaman air

•Air keluar pada bagian atas ,sisi lainya

•Air selalu penuh didalam tangki

(25)

Katup pelepas udara (Air valve)

Penempatan

Dipasang pada titik –

titik yang tinggi pada jalur perpipaan. Pada jalur pipa yang

mendatar setiap jarak 750-1000

meter

Pada jembatan pipa

Fungsi

Mengeluarkan udara yang terkumpul pada pipa

Mencegah

sumbat udara

akibat gelembung

udara yang besar

jenis

Otomatis



memerlukan

sedikit

pemeliharaan

Manual



sering

digunakan

(26)

(27)

Katup Penguras

• Pada titik-titik terendah

• Pada bagian ujung pipa dan pada jarak-jarak tertentu

Penempatan

• Terdiri dari sambungan T yang mempunyai tutup atau katup

Bentuk

• Mengeluarkan zat-zat padat yang mengendap dalam pipa

• Merupakan bagian dari alat-alat bantu pipa dan kran

(28)

(29)

Bak Pelepas Tekanan

Berfungsi

mengurangi

tekanan dalam

pipa sehingga

sama dengan

tekanan atmosfer.

dilakukan jika

ketinggian pipa

berada dibawah

sumber sehingga

tekanan

melampaui

kemampuan pipa

digunakan

dimana air

mengalir masuk

dan keluar,

dengan dikontrol

oleh katup

terapung

(30)

•

Penempatannya biasanya ditempat pada jaringan

transmisi atau pipa distribusi. pipa mempunyai

tekanan yang tinggi.

•

Letak sumber mata air yang lebih tinggi

dibandingkan dengan pemukiman penduduk

menyebabkan adanya selisih tinggi permukaan.

Beda tinggi ini menyebabkan adanya tekanan di

dalam pipa.

Semakin besar selisih ketinggiannya, akan

semakin besar tekanan dalam pipa. Untuk itu,

tekanan perlu

“

dilepas

”

atau dihilangkan.

(31)

(32)

katup

Katup untuk

membuka/menutup

aliran

_

Katup sekat (gate

valve)

Katup untuk mengatur debit

aliran air

(33)

Memasang Katup

•

Katup-katup dipasang pada :

setiap aliran

masuk ke tangki

setiap cabang

pipa

Dan perubahan

ukuran pipa

(34)

Tahapan Pelaksanaan proyek

Permintaan Masyarakat

Survey kelayakan Pendahuluan

Teknik Sosial

Evaluasi Hasil Survei apakah proyek layak Tidak Stop

Ya

SurveyMasyarakat secaraTerperinci

Teknik Sosial

Rancangan & Perkiraan

Konstruksi
