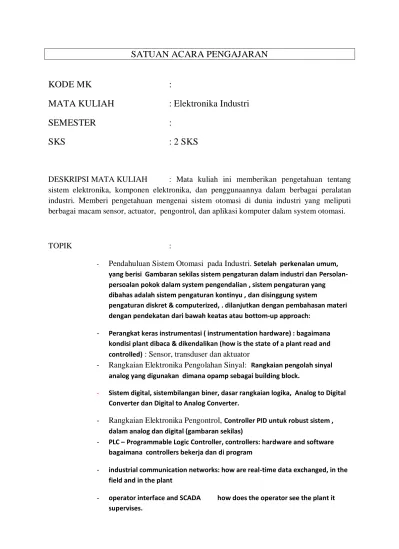

SATUAN ACARA PENGAJARAN

(1)

SATUAN ACARA PENGAJARAN

KODE MK :

MATA KULIAH : Elektronika Industri

SEMESTER :

SKS : 2 SKS

DESKRIPSI MATA KULIAH : Mata kuliah ini memberikan pengetahuan tentang sistem elektronika, komponen elektronika, dan penggunaannya dalam berbagai peralatan industri. Memberi pengetahuan mengenai sistem otomasi di dunia industri yang meliputi berbagai macam sensor, actuator, pengontrol, dan aplikasi komputer dalam system otomasi.

TOPIK :

-

Pendahuluan Sistem Otomasi pada Industri.

Setelah perkenalan umum, yang berisi Gambaran sekilas sistem pengaturan dalam industri dan Persolan- persoalan pokok dalam system pengendalian , sistem pengaturan yang dibahas adalah sistem pengaturan kontinyu , dan disinggung system

pengaturan diskret & computerized, . dilanjutkan dengan pembahasan materi dengan pendekatan dari bawah keatas atau bottom-up approach:

-

Perangkat keras instrumentasi ( instrumentation hardware) : bagaimana kondisi plant dibaca & dikendalikan (how is the state of a plant read and controlled)

: Sensor, transduser dan aktuator

- Rangkaian Elektronika Pengolahan Sinyal:

Rangkaian pengolah sinyal analog yang digunakan dimana opamp sebagai building block.

- Sistem digital, sistembilangan biner, dasar rangkaian logika, Analog to Digital Converter dan Digital to Analog Converter.

- Rangkaian Elektronika Pengontrol,

Controller PID untuk robust sistem , dalam analog dan digital (gambaran sekilas)

-

PLC – Programmable Logic Controller, controllers: hardware and software bagaimana controllers bekerja dan di program

-

industrial communication networks: how are real-time data exchanged, in the field and in the plant

-

operator interface and SCADA how does the operator see the plant it supervises.

(2)

HASIL YANG DIHARAPKAN : Mahasiswa mampu menjelaskan system otomasi dalam industry yang menggunakan teknologi elektronika dan komputer, mampu membuat diagram blok sistem otomasi yang digunakan dan menentukan jenis modul elektronika yang digunakan dalam otomasi industri

METODE PENGAJARAN

KELAS : Tatap Muka, Diskusi, Presentasi, Tugas rangkaian elektronika dan sistem kontrol,

BACAAN WAJIB:

1. DIKTAT KULIAH ELEKTRONIKA INDUSTRI DAN AUTOMATION BACAAN TAMBAHAN :

2. -RALPH J. SMITH, Circuits, Devices and System, A First Course In Electrical Engineering, John Willey & Sons

3. -TOBEY, GRAEME, HELSMAN, Operational Amplifiers, Design and Application,McGraw hill.

4. -CHARLES A. SCHULER, WILLIAM L. Mc NAMEE, Industrial Electronics and Robotics, Mc Graw Hill.

5. -JOHN H. POWERS JR., Computer-Automated Manufacturing, McGrawHill.

6. -JACOB MILLMAN, CHRISTOS C HALKIAS, Integrated Electronics, Analog and Digital Circuits and Systems, Mc Graw Hill

7. -SAMUEL C LEE, Digital Circuits and Logic Design, Prentice Hall

8. -BENYAMIN KUO, Automatic Control System, Prentice Hall International

BENTUK UTS : Tertulis

BENTUK UAS : Tertulis

BOBOT PENILAIAN (%)

UTS : 35%

UAS : 45%

KAT

TUGAS : 20%

(3)

GARIS BESAR PROGRAM PERKULIAHAN (GBPP)

^KOM

PE- TENS

I

KEGIATAN BELAJAR

MENGAJAR EVALUASI SUMBER

TOPIK POKOK

BAHASAN

TUJUAN

INSTRUKSIONAL UMUM

SUB POKOK BAHASAN TUJUAN INSTRUKSIONAL KHUSUS METODE MEDIA

1 (Wk1)

Pendahuluan sistem otomasi pada industri

Mahasiswa memahami konsep otomasi yang digunakan di industry.

Pengertian Otomasi, perkembangan teknologi otomasi

-Sistem control dan komponennya

-Hirarki system otomasi

-Memahami perkembangan teknologi otomasi serta jenis-jenis sistem otomasi memahami tujuan system control dan komponennya

- Memahami hirarki system otomasi & dapat menjelaskan hirarki system yang digambar -dapat merancang sistem otomasi industri dalam diagram blok

Tatap Muka, Diskusi

UTS 1, 4, 5

2 (Wk2)

Sensor, transduser dan actuator (level 1 sistem otomasi)

Mahasiswa memahami berbagai komponen Sensor, transduser dan aktuator dan

karakteristiknya

- Pengertian sensor, transduser, actuator.

- Jenis2 sensor : -Sensor Thermal - Sensor Mekanik - Sensor Optik - karakterisitk sensor

- memahami fungsi dan karakterisitk sensor, transduser dan aktuator

- Dapat menjelaskan dan memilih sensor, transduser dan actuator dalam plant yang diberikan

Tatap Muka, Diskusi

Kumpulan sensor, transduser , aktuator

UTS 1

3 (Wk3-4)

Sistem pengaturan otomatis (Level 2 sistem otomasi)

Mahasiswa memahami dasar system

pengaturan otomatis

Sistem Pengaturan Loop terbuka

Sistem Pengaturan Loop tertutup

Sistem Kendali digambarkan dalam Blok Diagram – transfer function

Memahami dan dapat menjelaskan system pengaturan loop terbuka & tertutup.

Dapat menggambarkan system kendali dalam blok diagram.

Memahami persolan-persoalan pokok dalam system pengendalian

1,8

4 (Wk5)

Rangkaian pengolah sinyal analog.

Mahasiswa memahami berbagai komponen elektronika aktif Mahasiswa memahami cara kerja rangkaian pengolah sinyal

- Pengertian kompenen aktif - Komponen dan karakterisitk Dioda, Transistor, OPAMP - Rangkaian pengolah sinyal analog

- memahami fungsi dan karakterisitk komponen aktif, diode, transistor, OPAMP

Tatap Muka, Diskusi

Kumpulan komponen aktif

UTS 1,2,3

5 (Wk6-8)

Sistem digital, Mahasiswa memahami cara kerja Sistem digital,

- Sistem digital

- Sistem bilangan – Rangkaian Logika

ADC DAC

- memahami dasar sistembilangan biner, dasar rangkaian logika, rangkaian peubah sinyal Analog to Digital dan Digital ke Analog (ADC Analog to Digital Converter,

Tatap Muka, Diskusi

UTS, Tugas 1, 2,3,6,7

(4)

- Rangkaian pengolah sinyal digital

DAC Digital to Analog Converter).

6 (Wk9)

Rangkaian Elektronika Pengontrol

Controller PID untuk robust sistem dalam analog dan digital (gambaran sekilas)

Mahasiswa memahami cara kerja rangkaian pengontrol

- Prinsip pengontrol - Pengontrol analog - Pengontrol digital

- memahami dasar kerja berbagai jenis rangkaian pengontrol analog dan digital -

Tatap Muka, Diskusi

UTS 1, 2,3

UTS (wk6/7)

UJIAN TENGAH SEMESTER (UTS) 7

(Wk9-11)

. PLC = Programmable Logic Controller:

Mahasiswa memahami, dasar2 PLC.

- Definisi Fungsi Karakteristik Jenis-jenis

Pemrograman PLC

- memahami dasar-dasar PLC

-mampu melakukan pemrograman PLC untuk persoalan2 sederhana

Tatap Muka, Diskusi

UAS 1, 7

8 (Wk12)

Komunikasi Data dalam Otomasi

Mahasiswa dapat memahami prinsip kerja komunikasi data dalam system otomasi.

- Tatap

Muka, Diskusi

UAS, 1

9 (Wk13)

operator interface and SCADA

Mahasiswa mampu menjelaskan fungsi data akuisisi dan supervisory control pada system otomasi modern dalam industri

- Fungsi SCADA

-Human-Machine Interface to Plant

-Human Machine Interface to Engineering

- mampu menjelaskan fungsi SCADA dalam system manufacturing dan manajemen

Tatap Muka, Diskusi

UAS 1

10 (Wk14)

Manufacturing Execution System

Mahasiswa mampu menjelaskan MES sebagai lapisan antara Control dan Enterprise pada hirarki system otomasi.

-Posisi MES pada hirarki control system otomasi..

-MES- dispatch dan control proses manufacturing berbasis data real time.

- mampu menjelaskan peran MES dalam system otomasi vs manual

Tatap Muka, Diskusi

UAS, 1

UAS (Wk14/15)

UJIAN AKHIR SEMESTER (UAS)

(5)

Referensi:

1. DIKTAT KULIAH ELEKTRONIKA INDUSTRI DAN AUTOMATION

2. RALPH J. SMITH, Circuits, Devices and System, A First Course In Electrical Engineering, John Willey & Sons 3. TOBEY, GRAEME, HELSMAN, Operational Amplifiers, Design and Application,McGraw hill.

4. CHARLES A. SCHULER, WILLIAM L. Mc NAMEE, Industrial Electronics and Robotics, Mc Graw Hill 5. JOHN H. POWERS JR., Computer-Automated Manufacturing, McGrawHill.

6. JACOB MILLMAN, CHRISTOS C HALKIAS, Integrated Electronics, Analog and Digital Circuits and Systems, Mc Graw Hill 7. SAMUEL C LEE, Digital Circuits and Logic Design, Prentice Hall

8. BENYAMIN KUO, Automatic Control System, Prentice Hall International

(6)

KONTRAK PERKULIAHAN

KODE MATA KULIAH :

NAMA MATA KULIAH : Elektronika Industri PENGAJAR : Dosen Teknik Elektro

SEMESTER :

DESKRIPSI MATA KULIAH

Mata kuliah ini memberikan pengetahuan tentang sistem elektronika, komponen elektronika, dan penggunaannya dalam berbagai peralatan industri. Memberi pengetahuan mengenai sistem otomasi di dunia industri yang meliputi berbagai macam sensor, actuator, pengontrol, dan aplikasi komputer dalam system otomasi.

HASIL YANG DIHARAPKAN

Mahasiswa mampu menjelaskan system otomasi dalam industry yang menggunakan teknologi elektronika dan komputer, mampu membuat diagram blok sistem otomasi yang digunakan dan menentukan jenis modul elektronika yang digunakan dalam otomasi industri

DESKRIPSI PERKULIAHAN & TUGAS

Perkuliahan dilakukan di kelas. Perkuliahan ini berbentuk tatap muka dan diskusi dengan pengajar yang telah ditentukan.

REFERENSI

1. DIKTAT KULIAH ELEKTRONIKA INDUSTRI DAN AUTOMATION 2. RALPH J. SMITH, Circuits, Devices and System, A First Course In Electrical

Engineering, John Willey & Sons

3. CHARLES A. SCHULER, WILLIAM L. Mc NAMEE, Industrial Electronics and Robotics, Mc Graw Hill.

4. JOHN H. POWERS JR., Computer-Automated Manufacturing, McGrawHill.

5. JACOB MILLMAN, CHRISTOS C HALKIAS, Integrated Electronics, Analog and Digital Circuits and Systems, Mc Graw Hill

6. SAMUEL C LEE, Digital Circuits and Logic Design, Prentice Hall

7. BENYAMIN KUO, Automatic Control System, Prentice Hall International

(7)

JADWAL PERKULIAHAN SESI POKOK

BAHASAN

SUB POKOK BAHASAN REF

1 Pendahuluan sistem otomasi pada industri

Pengertian Otomasi, perkembangan teknologi otomasi -Sistem control dan komponennya

-Hirarki system otomasi

1,4,5

2 Sensor, transduser dan actuator (level 1 sistem otomasi)

- Pengertian sensor, transduser, actuator.

- Jenis2 sensor : -Sensor Thermal - Sensor Mekanik - Sensor Optik - karakterisitk sensor

1

3,4 Sistem pengaturan otomatis (Level 2 sistem otomasi)

Sistem Pengaturan Loop terbuka Sistem Pengaturan Loop tertutup

Sistem Kendali digambarkan dalam Blok Diagram – transfer function

1,8

5, Rangkaian pengolah sinyal analog.

- Pengertian kompenen aktif

- Komponen dan karakterisitk Dioda, Transistor, OPAMP - Rangkaian pengolah sinyal analog

1,2,3

6,7,8 Sistem digital, - Sistem digital

- Sistem bilangan – Rangkaian Logika ADC

DAC

- Rangkaian pengolah sinyal digital

1,2,3,6,7

9 Rangkaian Elektronika Pengontrol

Controller PID untuk robust sistem dalam analog dan digital (gambaran sekilas)

- Prinsip pengontrol - Pengontrol analog - Pengontrol digital

1,2,3

UTS UJIAN TENGAH SEMESTER (UTS) 9,10,11 . PLC =

Programmable Logic Controller:

- Definisi Fungsi Karakteristik Jenis-jenis

Pemrograman PLC

1, 7

12 Komunikasi Data dalam Otomasi

- 1

13 operator interface and SCADA

- Fungsi SCADA

-Human-Machine Interface to Plant -Human Machine Interface to Engineering

1

14 Manufacturing Execution System

-Posisi MES pada hirarki control system otomasi..

-MES- dispatch dan control proses manufacturing berbasis data real time.

1

UAS UJIAN AKHIR SEMESTER (UAS)
