BAB III
ANALISIS DAN PERANCANGAN APLIKASI
Pada bab ini penulis akan menganalisis kebutuhan-kebutuhan dalam pembuatan aplikasi kemudian hasil analisis akan membuat aplikasi lebih terarah dan lebih jelas alurnya. Setelah analisis selesai penulis melakukan perancangan aplikasi.
1.1 ANALISIS APLIKASI
Penulis merancang aplikasi pembelajaran kebudayaan Indonesia adalah untuk seluruh kalangan umum, baik anak-anak, remaja, muda, dan orangtua. Pembelajaran ini akan dilengkapi dengan bacaan mengenai kebudayaan suatu provinsi yang jelas, lengkap dan akurat kemudian diikuti dengan kuis berisi beberapa pertanyaan dari teks bacaan yang disediakan. Dengan membaca lalu mengikuti kuis pengguna dilatih untuk mampu mengingat hal apa yang dibacanya.
Aplikasi dibangun dengan menggunakan bahasa pemrograman Java dan Android SDK (Sotfware Development Kit) dengan ADT Plugin (Android Deveopment Tool).Pembangunan aplikasi dilakukan dengan menggunakan editor bernama Android Studio.
1.2 PERANCANGAN SISTEM
Untuk memudahkan pembuatan aplikasi pembelajaran kebudayaan Pulau Jawa berbasis android, terlebih dahulu membuat model menggunakan UML (Unified Model Language). Dengan menggunakan UML penulis membuat diagram use case, activity, dan class. Ketiga diagram ini membantu untuk melihat interaksi yang terjadi dalam aplikasi
34 serta membantu untuk melihat sebuah permasalahan yang kompleks menjadi sederhana.
1.2.1 Use Case Diagram
Diagram ini menggambarkan interaksi antara aktor atau pengguna dengan sistem atau aplikasi.Use case diagram untuk aplikasi pembelajaran kebudayaan Pulau Jawa berbasis android dapat dilihat pada gambar berikut:
Gambar 2. 1 Use Case Diagram Aplikasi
Penjelasan singkat Use Case Diagram:
Tabel 2. 1 Penjelasan Use Case Diagram
Nama Use Case Deskripsi
Membaca dan Kuis Pada use case ini aplikasi akan memberikan bahan bacaan mengenai kebudayaan Pulau Jawa dilanjutkan dengan soal kuis yang harus dikerjakan oleh pengguna. Di dalam bahan bacaan dan kuis akan terdapat beberapa tebakan gambar juga.
Tentang Aplikasi Pada use case ini aplikasi akan menampilkan deksripsi singkat mengenai aplikasi dan penciptanya.
System
Pengguna
Baca & Kuis
Tentang Aplikasi
35 Nama Use Case Deskripsi
Keluar Pada use case ini aplikasi akan menampilkan tombol untuk menutup aplikasi.
Deskripsi dari gambar di atas adalah sebagai berikut: 1. Baca dan Kuis
Use Case Name: Membaca dan Kuis ID :2.0.0 Importance Level:High Primary Actor: Pengguna Use Case Type: Detail, essential Stakeholders and Interests:
Pengguna
Brief Description:
Pengguna ingin membaca penjelasan mengenai kebudayaan Pulau Jawa, kemudian mengikuti kuis yang disediakan aplikasi game pembelajaran kebudayaan.
Trigger: Pengguna membuka menu Baca & Kuis Relationships:
Association : Admin. Include : None. Extend : None. Generalization : None. Normal Flow of Events:
1. Pengguna membuka Aplikasi game pembelajaran kebudayaan 2. Pengguna membaca materi yang disediakan
3. Selesai membaca, pengguna mengikuti kuis yang disediakan SubFlows: None.
Alternate/Exceptional Flows: None.
2. Tentang Aplikasi
Use Case Name: Tentang Aplikasi ID :3.0.0 Importance Level:High Primary Actor: Pengguna Use Case Type: Detail, essential Stakeholders and Interests:
Pengguna melihat rincian mengenai aplikasi Brief Description:
Pengguna dapat melihat penjelasan mengenai aplikasi yang telah ada di aplikasi sebelumnya.
36 Trigger: Pengguna membuka aplikasi
Relationships:
Association : Pengguna. Include : None. Extend : None. Generalization : None. Normal Flow of Events:
1. Pengguna membuka aplikasi
2. Penggunamemilih Tentang Aplikasi SubFlows: None.
Alternate/Exceptional Flows: None.
3. Keluar
Use Case Name: Keluar ID :1.0.0 Importance Level:High Primary Actor: Pengguna Use Case Type: Detail, essential Stakeholders and Interests:
Pengguna menutup aplikasi Brief Description:
Pengguna telah selesai menggunakan aplikasi Trigger: Pengguna membuka aplikasi
Relationships:
Association : Pengguna. Include : None. Extend : None. Generalization : None. Normal Flow of Events:
1. Pengguna membuka aplikasi 2. Pengguna memilih Keluar SubFlows: None.
Alternate/Exceptional Flows: None.
37 1.2.2 Activity Diagram
Activity Diagram dibuat untuk menggambarkan aktivitas aktor. Diagram ini menggambarkan berbagai aliran atau langkah aktivitas dalam aplikasi yang sedang dirancang, bagaimana masing-masing aliran berawal, keputusan yang mungkin terjadi dan bagaimana aaliran berakhir.
Activity diagram adalah diagram state khusus dimana sebagian besar transisi dipengaruhi oleh selesainya state sebelumnya.
1. Activity Diagram Menu Baca & Kuis
Gambar 3. 1 Activity Diagram Menu Baca&Kuis
Keterangan:
Aktivitas diawali oleh pengguna membuka aplikasi lalu memilih menu Baca & Kuis, setelah aplikasi menampilkan Bahan bacaan, pengguna dapat memilih melanjutkan ke kuis. Jika Tidak maka user tetap
38 ada di tampilan bacaan dan jika Ya maka user harus menjawab soal kuis yang disediakan hingga selesai keseluruhannya. Kemudian user dapat memilih untuk melihat tinjauan hasil kuis yang telah ia lakukan dengan memilih Ya lalu selesai tetapi jika memilih Tidak maka aktivitas selesai.
2. Activity Diagram Tentang Aplikasi

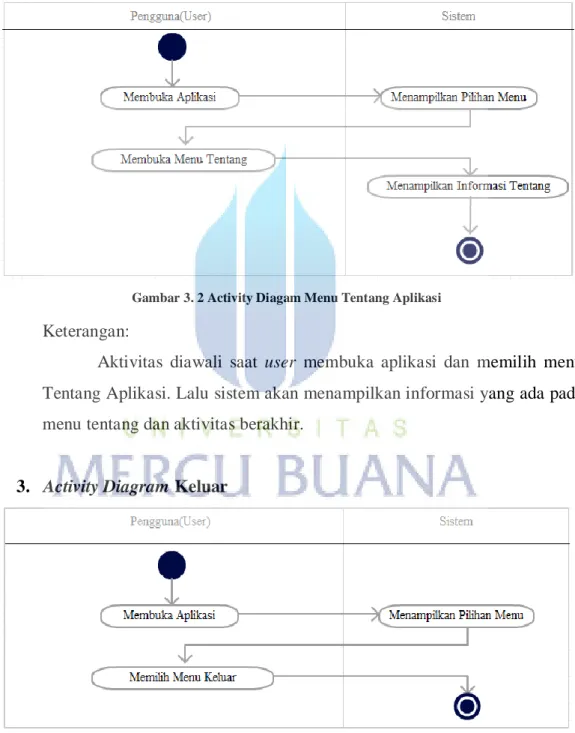

Gambar 3. 2 Activity Diagam Menu Tentang Aplikasi
Keterangan:
Aktivitas diawali saat user membuka aplikasi dan memilih menu Tentang Aplikasi. Lalu sistem akan menampilkan informasi yang ada pada menu tentang dan aktivitas berakhir.
3. Activity Diagram Keluar
Gambar 3. 3 Activity Diagram Keluar
39 Aktivitas diawali saat user membuka aplikasi dan memilih tombol Keluar. Kemudian aplikasi akan tertutup dan aktivitas berakhir.
1.2.3 Sequence Diagram
Sequence Diagram digunakan untuk menunjukkan bagaimana perilaku pada sebuah skenario.Diagram ini menunjukkan interaksi antar class pada setiap usecase.
1. Sequence Diagram Baca dan Kuis

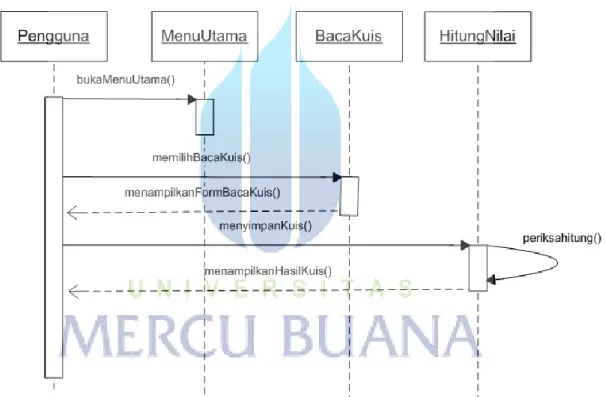

Gambar 3. 4 Sequence Diagram Baca dan Kuis
40

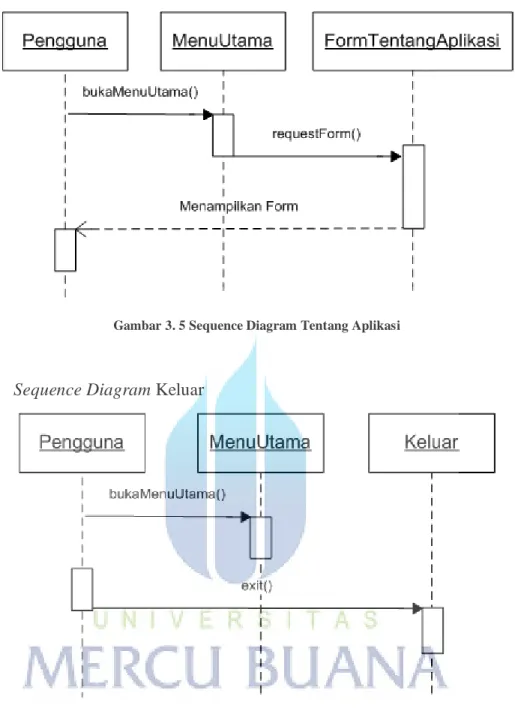

Gambar 3. 5 Sequence Diagram Tentang Aplikasi
3. Sequence Diagram Keluar
Gambar 3. 6 Sequence Diagram Keluar
1.2.4 Class Diagram
Class diagram untuk menggambarkan aplikasi game pembelajaran kebudayaan Pulau Jawa dapat dilihat pada gambar di bawah ini.
41
Gambar 3. 7 Class Diagram Aplikasi Pembelajaran Budaya Pulau Jawa
1.2.5 Rancangan Basis Data
Berikut ini merupakan rancangan basis data pada aplikasi game pembelajaran kebudayaan Pulau Jawa.
Daftar Tabel a. t_Provinsi
Tabel 3. 1 Tabel t_Provinsi
Nama Kolom Tipe data Length Default NOTNULL
IdProv INT 5 -
NamaProv Text 100 - Deskripsi Text 65535 -
t_KuisBudaya
Tabel 3. 2 Tabel t_KuisBudaya
Nama Kolom Tipe data Length Default NOTNULL
IdPert INT 5 - IdProv INT 5 - Pertanyaan Text 250 - PilihanA Text 100 - PilihanB Text 100 - PilihanC Text 100 -
42

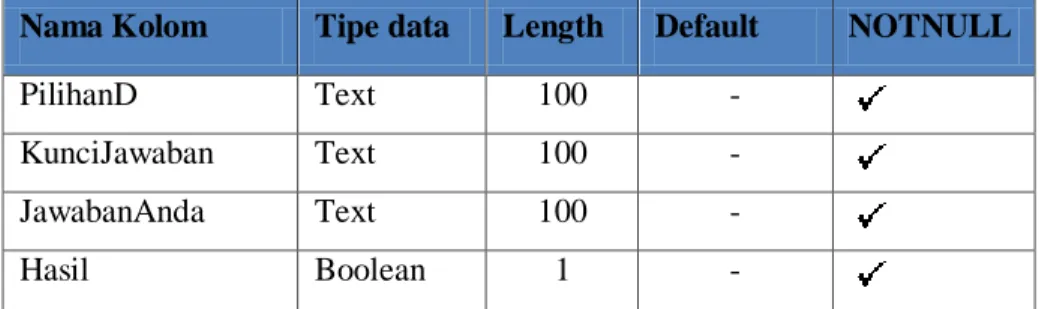

Nama Kolom Tipe data Length Default NOTNULL
PilihanD Text 100 - KunciJawaban Text 100 - JawabanAnda Text 100 -
Hasil Boolean 1 -
1.3 DESAIN ANTARMUKA (DESIGN INTERFACE)
Berikut ini merupakan rancangan antarmuka aplikasi pembelajaran kebudayaan Pulau Jawa berbasis android.
1. Halaman Utama
Berikut ini adalah tampilan utama aplikasi pembelajaran kebudayaan Pulau Jawa berbasis android:
Gambar 3. 8 Halaman Utama Aplikasi
Pada halaman utama ini terdapat 3 pilihan menu yang memiliki fungsi masing-masing, yaitu:
a. Baca & Kuis: berfungsi untuk masuk ke menu membaca dan mengikuti kuis.
43 b. TentangAplikasi: berfungsi untuk menampilkan informasi mengenai
aplikasi
c. Keluar: berfungsi untuk keluar dan menutup aplikasi
2. Halaman Baca dan Kuis
Jika useringin memilih metode belajar membaca dan menjawab kuis, user memilih menu Baca dan Kuis, kemudian form berikut akan tampil:
Gambar 3. 9 Halaman Pilih Provinsi
User bebas memilih provinsi mana yang akan dibaca dan diikuti kuisnya dengan menyentuh tulisan provinsinya. User hanya bisa memilih 1 provinsi dalam sekali run aplikasi game dalam suatu waktu.
44

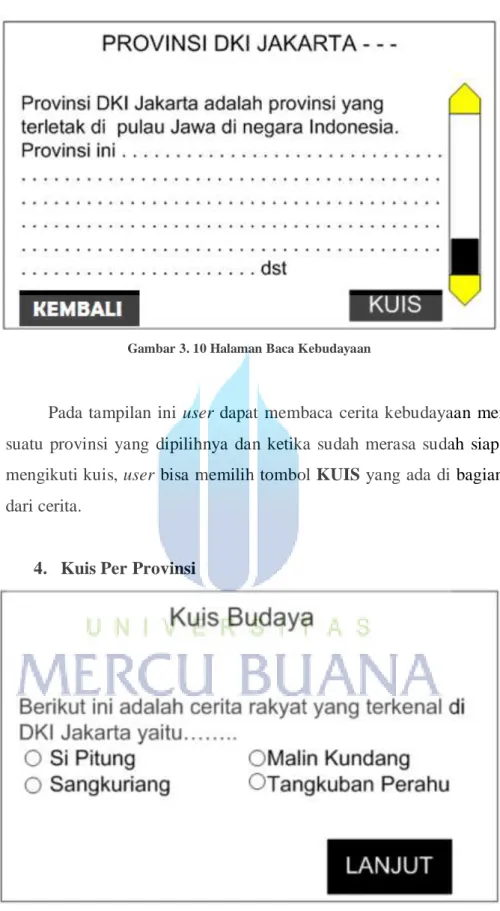

Gambar 3. 10 Halaman Baca Kebudayaan
Pada tampilan ini user dapat membaca cerita kebudayaan mengenai suatu provinsi yang dipilihnya dan ketika sudah merasa sudah siap untuk mengikuti kuis, user bisa memilih tombol KUIS yang ada di bagian akhir dari cerita.
4. Kuis Per Provinsi
45 Pada tampilan ini user diharuskan memilih jawaban untuk semua soal yang disediakan. Setelah menentukan pilihan dan yakin akan lanjut, user menekan tombol Lanjut dan akan berpindah ke tampilan berikut:
Gambar 3. 12 Halaman Pertengahan Kuis Baca
Pada tampilan di atas, setelah mengisi pilihan jawaban melanjutkan ke soal berikutnya dengan menekan tombol Lanjut. Jika soal kuis telah habis atau di tampilan soal terakhir akan seperti berikut:
Gambar 3. 13 Halaman Akhir Kuis Baca
Dari tampilan di atas jika user memilih lanjut maka akan menampilkanTampilan Nilai.
46 5. Tampilan Nilai
Gambar 3. 14 Halaman Nilai
Pada tampilan ini terdapat:
1. Informasi Nilai total hasil penyelesaian kuis dengan ringkasan jumlah soal yang terjawab dengan benar maupun salah.
2. Tombol HalamanUtama, berfungsi untuk kembali ke Halaman utama dan dapat melakukan semua dari awal buka aplikasi lagi.
3. Tombol Tinjau, berfungsi untuk melihat nomor berapa yang salah dan nomor berapa yang benar saat pengisian kuis, tanpa menyertakan kunci jawaban yang benarnya.
47 6. Tinjau Hasil Kuis
Gambar 3. 15 Halaman Tinjau Nilai
Pada tampilan ini diutarakan detil hasil pemeriksaan terhadap kuis yang dilakukan user. Tombol Kembali untuk kembali ke bacaan provinsi dan dapat kembali melakukan kuis sedangkan tombol Halaman Utama, berfungsi untuk kembali ke Halaman utama dan dapat melakuan semua dari awal buka aplikasi lagi.
7. Tentang Aplikasi
48 Pada tampilan Tentang Aplikasi di atas, ditampilkan informasi mengenai aplikasi mencakup fungsi aplikasi dan cara penggunaan serta mencakup data penulis dan beberapa penjelasan lainnya.
