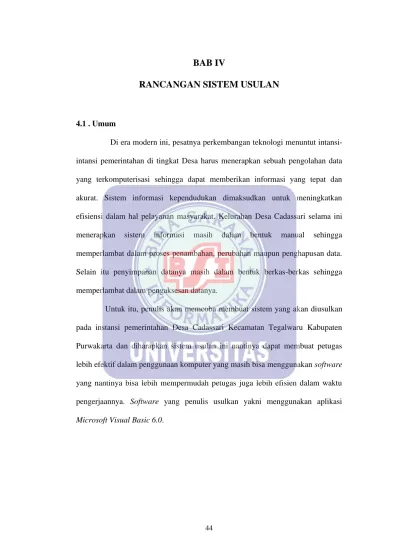

BAB IV
RANCANGAN SISTEM USULAN
4.1 . Umum
Di era modern ini, pesatnya perkembangan teknologi menuntut
intansi-intansi pemerintahan di tingkat Desa harus menerapkan sebuah pengolahan data yang terkomputerisasi sehingga dapat memberikan informasi yang tepat dan akurat. Sistem informasi kependudukan dimaksudkan untuk meningkatkan efisiensi dalam hal pelayanan masyarakat. Kelurahan Desa Cadassari selama ini menerapkan sistem informasi masih dalam bentuk manual sehingga memperlambat dalam proses penambahan, perubahan maupun penghapusan data. Selain itu penyimpanan datanya masih dalam bentuk berkas-berkas sehingga memperlambat dalam pengaksesan datanya.
Untuk itu, penulis akan memcoba membuat sistem yang akan diusulkan pada instansi pemerintahan Desa Cadassari Kecamatan Tegalwaru Kabupaten Purwakarta dan diharapkan sistem usulan ini nantinya dapat membuat petugas lebih efektif dalam penggunaan komputer yang masih bisa menggunakan software
yang nantinya bisa lebih mempermudah petugas juga lebih efisien dalam waktu pengerjaannya. Software yang penulis usulkan yakni menggunakan aplikasi
4.2. Prosedur Sistem Usulan
Berikut ini merupakan deskripsi mengenai Sistem Usulan dari Sistem
Informasi Pengelolaan Data Pendudukan Pada Kantor Kelurahan Desa Cadassari Kecamatan Tegalwaru Kabupaten Purwakarta.
1. Proses Surat Keterangan Kematian
Apabila terjadi Kematian, maka salah satu dari Keluarga harus melapor ke pihak kantor Kepala Desa untuk mengajukan Surat Keterangan Kematian beserta membawa dan menyerahkan persyaratan yang diminta. Setelah semua persyaratan diterima, lalu dilakukan pengecekan ulang terhadap persyaratan. Jika tidak sesuai maka akan melakukan konfirmasi pembatalan pembuatan Surat Keterangan Kematian. Jika sudah sesuai dengan persyaratan maka pihak kantor Kepala Desa akan melakukan input data kematian kedalam file Input Data Kematian, mencetak Surat Keterangan Kematian dan Kepala Desa mendatangani Surat Keterangan kematian dan membuat sebanyak 2 rangkap.
2. Proses Surat Keterangan Kelahiran
Penduduk datang ke Kantor Kepala Desa untuk mengajukan Surat Keterangan Kelahiran beserta membawa dan menyerahkan persyaratan yang diminta. Setelah semua persyaratan tersebut diterima, lalu dilakukan pengecekan ulang terhadap persyaratan. Jika tidak sesuai maka akan melakukan konfirmasi pembatalan pembuatan Surat Keterangan Kelahiran. Jika sudah sesuai dengan persyaratan maka pihak kantor Kepala Desa akan akan melakukan input data kelahiran kedalam file Input Data Kelahiran,
mencetak Surat Keterangan Kelahiran serta Kepala Desa mendatangani Surat Keterangan kelahiran dan membuat sebanyak 2 rangkap.
3. Proses Surat Keterangan Pindah
Penduduk yang ingin Pindah datang ke Kantor Kepala Desa untuk mengajukan Surat Keterangan Pindah beserta membawa dan menyerahkan persyaratan yang diminta. Setelah semua persyaratan tersebut diterima, lalu dilakukan pengecekan ulang terhadap persyaratannya. Jika tidak sesuai maka akan melakukan konfirmasi pembatalan pembuatan Surat Keterangan Pindah. Jika sudah sesuai dengan persyaratan maka pihak kantor Kepala Desa akan melakukan input data pindah kedalam file Input Data Pindah, mencetak Surat Keterangan Pindah serta Kepala Desa mendatangani Surat Keterangan Pindah dan membuat sebanyak 2 rangkap..
4. Proses Pembuatan Laporan
Data yang akan dilaporkan adalah semua Data Kependudukan yang telah diarsipkan dan yang pembuatannya rangkap 2 (dua). Dan data yang telah diarsipkan tersebut akan diproses untuk format laporan yang akan diserahkan ke Kepala Desa sebagai Laporan Wajib Penduduk.
4.3. Diagram Alir Data (DAD) Sistem Usulan 4.3.1 Diagram Konteks Sistem Usulan
0
SISTEM
INFORMASI
PENGELOLA
AN DATA
PENDUDUK
Fotocopy Kartu Keluarga
Data Kematian
Data Kelahiran
Data Pindah
Surat Keterangan Kematian
Surat Keterangan Kelahiran
Surat Keterangan Pindah
Lapor
an
Kemat
ian
Lapo
ran
Kela
hiran
Lapor
an
Pinda
h
PENDUDUK
KEPALA
DESA
Surat
Ketera
nagn
Pinda
h
Cetak
Sura
t
Ket
eran
agn
Kel
ahir
an
Ceta
k
Surat
Ketera
nagn
Kemat
ian
Cetak
Fotocopy KTP
Gambar IV.14.3.2 Diagram Nol Sistem Usulan PENDUDUK 1.0 PROSES SURAT KETERANGAN KEMATIAN 2.0 PROSES SURAT KETERANGAN KELAHIRAN KEPALA DESA 4.0 PEMBUATAN LAPORAN 3.0 PROSES SURAT KETERANGAN PINDAH Surat Keterangan Kematian Fotocopy Kartu Keluarga Surat Keterangan Kematian Cetak Surat Keterangan Kematian
Tandatangan
*D1 File Penduduk
**D2 File Surat Keterangan Kematian
Berkas Persyaratan Surat Keterangan Kelahiran Surat Keterangan Kelahiran Cetak Surat Keterangan Kelahiran Tandatangan *D1 File Penduduk
**D3 File Surat Keterangan Kelahiran Berkas
Persyaratan
Surat Keterangan Pindah
**D4 File Surat Keterangan Pindah Surat Keterangan Pindah
Cetak Surat Keterangan Pindah
Tandatangan
*D2 File Surat Keteranagn Kematian **D3File Surat Keterangan Kelahiran
Data Penduduk
Data Penduduk
Data Penduduk
Data Penduduk
Laporan Surat Keterangan Kematian Laporan Surat Keterangan Kelahiran
Laporan Surat Keterangan Pindah *D1 File Penduduk
Fotocopy KTP
Gambar IV.2
4.3.3 Diagram Detail Proses 1 Pembuatan Surat Keterangan Kematian Sistem Usulan Berkas Persyaratan Kematian 1.1 Cek Persyaratan 2.1 Input Data Surat Keterangan Persyaratan diterima 4.1 Penyerahan Surat Keterangan Surat Keterangan Kematian Tandatangan Surat Keterangan Kematian D1 File Penduduk
D2 File Surat Keterangan Kematian
Surat Keterangan Kematian 3.1 Cetak Surat Keterangan Surat Keterangan Kematian Cetak Gambar IV.3
Diagram Detail Proses 1.0 Pembuatan Surat Keterangan Kematian Sistem Usulan
4.3.4 Diagram Detail Proses 2.0 Pembuatan Surat Keterangan Kelahiran Sistem Usulan Berkas Persyaratan Kelahiran 2.1 Cek Persyaratan 2.2 Input Data Surat Keterangan Persyaratan diterima 2.4 Penyerahan Surat Keterangan Surat Keterangan Kelahiran Tandatangan Surat Keterangan Kelahiran D1 File Penduduk
D3 File Surat Keterangan Kelahiran
Surat Keterangan Kelahiran 2.3 Cetak Surat Keterangan Surat Keterangan Kelahiran Cetak Gambar IV.4
Diagram Detail Proses 2.0 Pembuatan Surat Keterangan Kelahiran Sistem Usulan
4.3.5 Diagram Detail Proses 3.0 Pembuatan Surat Keterangan Pindah Sistem Usulan Berkas Persyaratan Pindah 3.1 Cek Persyaratan 3.2 Input Data Surat Keterangan Persyaratan diterima 3.4 Penyerahan Surat Keterangan Surat Keterangan Pindah Tandatangan Surat Keterangan Pindah D1 File Penduduk
D4 File Surat Keterangan Pindah
Surat Keterangan Pindah 3.3 Cetak Surat Keterangan Surat Keterangan Pindah Cetak Gambar IV.5
Diagram Detail Proses 3.0 Pembuatan Surat Keterangan Pindah Sistem Usulan
4.3.6 Diagram Detail Proses 4.0 Pembuatan Laporan Sistem Usulan 4.1 LAPORAN SURAT KETERANGAN KEMATIAN 4.2 LAPORAN SURAT KETERANGAN KELAHIRAN 4.3 LAPORAN SURAT KETERANGAN PINDAH
Laporan Surat Keterangan Kematian
Laporan Surat Keterangan Kelahiran
Laporan Surat Keterangan Pindah D2 File Surat Keterangan Kematian
D1 File Penduduk
D3
File Surat Keterangan Kelahiran
D4 File Surat Keterangan Pindah
Gambar IV.6
Diagram Detail Proses 4.0 Pembuatan Laporan Sistem Usulan
4.4. Kamus Data Sistem Usulan
Adapun kamus data Sistem Usulan pada Sistem Pengelolaan Data Penduduk Desa Cadassari Kecamatan Tegalwaru Purwakarta adalah sebagai berikut :
A. Kamus Data Dokumen Masukan
1. Nama Arus data : Copy KTP
Alias : -
Arus Data : Penduduk – Proses 1.0, Penduduk – Proses 2.0, Penduduk – Proses 3.0
Penjelasan : Untuk mengetahui data penduduk yang mati, lahir dan pindah.
Priode : Setiap ada permohonan Surat Keterangan Kematian, Kelahiran dan Pindah.
Volume : 1-2 Lembar Struktur Data : Header+Isi
Header = Nm_Provinsi+Nm_Kabupaten Isi = 1 {NIK+Nama+Tempat_Tanggal_Lahir+ Jenis_Kelamin+Alamat+Agama+Status_Perkawinan +Pekerjaan+Kewarganegaraan+Masa_BerlakuKTP} Keterangan: Alamat = RT/RW+Kel/Desa+Kecamatan 2. Nama Arus data : Copy KK
Alias : -
Bentu Data : Dokumem Cetakan Komputer
Arus Data : Penduduk – Proses 1.0, Penduduk – Proses 2.0, Penduduk – Proses 3.0
Penjelasan : Untuk mengetahui data penduduk yang mati, lahir dan pindah.
Priode : Setiap ada permohonan Surat Keterangan Kematian, Kelahiran dan Pindah.
Struktur Data : Header+Isi Header = Judul+No_KK Isi = 1 {Nm_Lengkap+NIK+Jenis_Kelamin+ Tempat_ Lahir+Tanggal_Lahir+Agama+Pendidikan+ Jenis_Pekerjaan+Status_Pernikahan+ Status_Hubungan_Keluagra+Kewarganegaraan+ Dokumen_Imigrasi+Nama_Orangtua} Keterangan:
Dokumen Imigrasi = No.Pasport+No.KITAS/KITAP
B. Kamus Data Dokumen Keluaran
1. Nama Arus data : Surat Keterangan Kematian
Alias : -
Bentu Data : Dokumem Cetakan Komputer Arus Data : Penduduk – Proses 1.0
Penjelasan : Untuk bukti pernyataan Kematian
Priode : Setiap ada permohonan Surat Keterangan Kematian Volume : 2 Lembar
Struktur Data : Header + Isi + Footer Header = Judul + Nama_Desa
Isi = 1 {No_surat_Keterangan_Kematian+ NIK + Hari + Tempat + Tanggal + Jam + Sebab}
Footer = Tandatangan_Kepala_Desa Keterangan:
2. Nama Arus data : Surat Keterangan Kelahiran
Alias : -
Bentu Data : Dokumem Cetakan Komputer Arus Data : Penduduk – Proses 2.0
Penjelasan : Untuk bukti pernyataan Kelahiran
Priode : Setiap ada permohonan Surat Keterangan Kelahiran Volume : 2 Lembar
Struktur Data : Header+Isi
Header = Judul+Nama_Desa
Isi = 1 { No_Surat_Keterangan_Kelahiram + Nama_Anak + Jenis_Kelamin + Hari + Tempat + Tanggal + NIK_Ibu + Nama_Ibu + NIK_Ayah + Nama_Ayah} 3. Nama Arus data : Surat Keterangan Pindah
Alias : -
Bentu Data : Dokumem Cetakan Komputer Arus Data : Penduduk – Proses 3.0
Penjelasan : Untuk bukti pernyataan Pindah
Priode : Setiap ada permohonan Surat Keterangan Pindah Volume : 2 Lembar
Struktur Data : Header+Isi
Header = Judul+Nama_Desa
Isi = 1 {No_Surat_Keterangan_Pindah + NIK
+ Alamat_Pindah + Rencana_Pindah + Kecamatan + Kota + Provinsi}
4. Nama Arus data : Laporan Surat Keterangan Kematian
Alias : -
Bentu Data : Dokumem Cetakan Komputer Arus Data : Proses 4.0 – Kepala Desa
Penjelasan : Laporan untuk mengetahui jumlah penduduk mati Priode : Setiap ada permohonan Surat Keterangan Kematian Volume : 2 Lembar
Struktur Data : Header+Isi
Header = Judul_Laporan_Surat + Priode Keterangan:
Priode = Bulan+Tahun
Isi = 1 {NIK + Nama _Lengkap + Jenis_Kelamin + Umur + Hari + Tempat + Tanggal + Jam + Sebab}
5. Nama Arus data : Laporan Surat Keterangan Kelahiran
Alias : -
Bentu Data : Dokumem Cetakan Komputer Arus Data : Proses 4.0 – Kepala Desa
Penjelasan : Laporan untuk mengetahui jumlah penduduk lahir Priode : Setiap ada permohonan Surat Keterangan Kelahiran Volume : 2 Lembar
Struktur Data : Header+Isi
Header = Nm_Desa+Judul+Priode Keterangan:
Isi = 1 {Nama_Anak + Jenis_Kelamin + Hari + Tempat + Tanggal + NIK_Ibu + Nama_Ibu + NIK_Ayah + Nama_Ayah}
6. Nama Arus data : Laporan Surat Keterangan Pindah
Alias : -
Bentu Data : Dokumem Cetakan Komputer Arus Data : Proses 4.0 – Kepala Desa
Penjelasan : Laporan untuk mengetahui jumlah penduduk mati Priode : Setiap ada permohonan Surat Keterangan Pindah Volume : 2 Lembar
Struktur Data : Header+Isi
Header = Nm_Desa+Judul+Priode Keterangan:
Priode = Bulan+Tahun
Isi = 1 {NIK + Nama_Lengkap + Alamat_Pindah + Rencana_Pindah + Kecamatan + Kota + Provinsi}
4.5. Spesifikasi Rancangan Sistem Usulan 4.5.1. Bentuk Dokumen Masukan
Dokumen masukan adalah segala bentuk masukan yang diperlukan dalam proses yang dapat menghasilkan dokumen keluaran yang diinginkan, adapun bentuk dokumen masukan tersebut adalah sebagai berikut:
Fungsi : Sebagai Syarat Permohonan Pembuatan Surat Kematian, Kelahiran dan Pindah
Sumber : Penduduk
Tujuan : Kepala Desa
Media : Kertas
Jumlah : 1 - 2 lembar
Frekuensi : Setiap ada permohonan Surat Keterangan Kematian, Kelahiran dan Pindah
Bentuk : Lampiran C.1 2. Nama Dokumen : Copy KK
Fungsi : Sebagai Syarat Permohonan Pembuatan Surat Kematian, Kelahiran dan Pindah
Sumber : Penduduk
Tujuan : Kepala Desa
Media : Kertas
Jumlah : 1 - 2 lembar
Frekuensi : Setiap ada permohonan Surat Keterangan Kematian, Kelahiran dan Pindah
Bentuk : Lampiran C.2
4.5.2. Bentuk Dokumen Keluaran
Dokumen keluaran adalah semua dokumen hasil dari proses yang telah terjadi pada sistem. Adapun bentuk dokumen keluaran tersebut adalah sebagai berikut:
1. Nama Dokumen : Surat Keterangan Kematian Fungsi : Bukti Pernyataan Kematian
Sumber : KAUR Pemerintahan/Kepala Desa Tujuan : Penduduk
Media : Kertas
Jumlah : 2 lembar
Frekuensi : Setiap ada permohonan surat keterangan kematian
Bentuk : Lampiran D.1 Lampiran D.1
Gambar IV.7

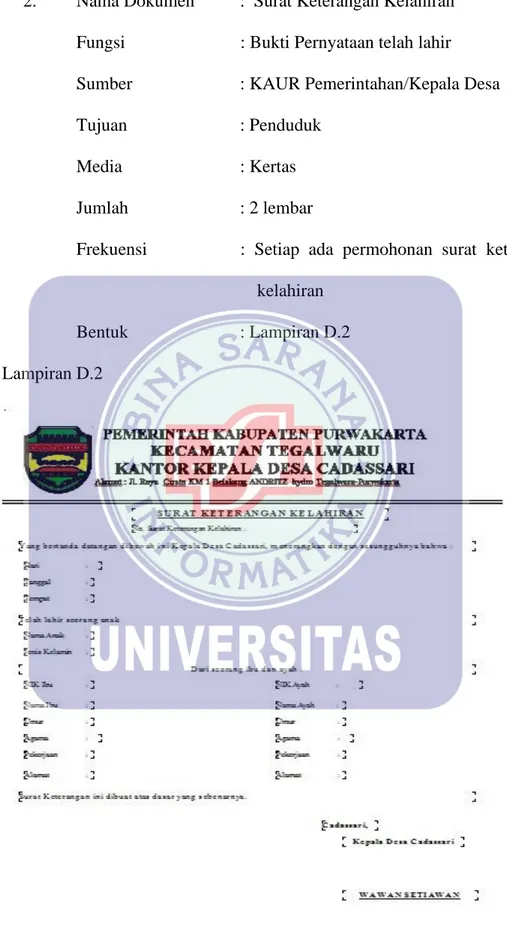

2. Nama Dokumen : Surat Keterangan Kelahiran Fungsi : Bukti Pernyataan telah lahir Sumber : KAUR Pemerintahan/Kepala Desa Tujuan : Penduduk
Media : Kertas
Jumlah : 2 lembar
Frekuensi : Setiap ada permohonan surat keterangan kelahiran
Bentuk : Lampiran D.2 Lampiran D.2
Gambar IV.8
3. Nama Dokumen : Surat Keterangan Pindah Fungsi : Bukti Pernyataan telah Pindah Sumber : KAUR Pemerintahan/Kepala Desa Tujuan : Penduduk
Media : Kertas
Jumlah : 2 lembar
Frekuensi : Setiap ada permohonan surat keterangan pindah
Bentuk : Lampiran D.3 Lampiran D.3
Gambar IV.9 Surat Keterangan Pindah

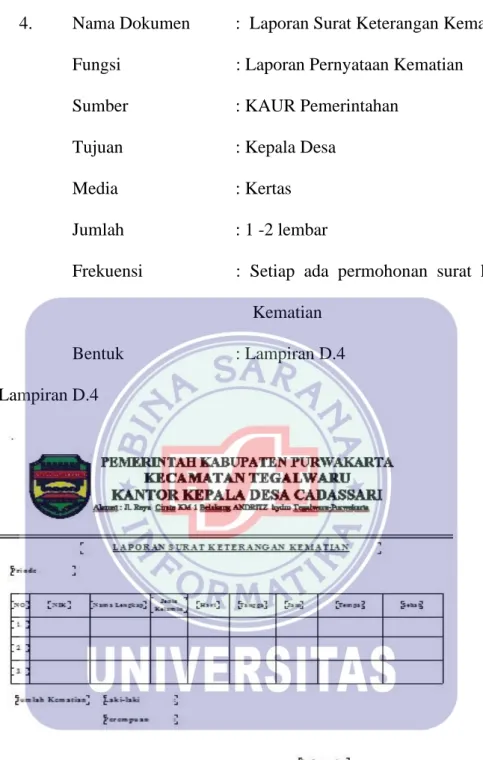

4. Nama Dokumen : Laporan Surat Keterangan Kematian Fungsi : Laporan Pernyataan Kematian Sumber : KAUR Pemerintahan
Tujuan : Kepala Desa
Media : Kertas
Jumlah : 1 -2 lembar
Frekuensi : Setiap ada permohonan surat keterangan Kematian
Bentuk : Lampiran D.4 Lampiran D.4
Gambar IV.10
5. Nama Dokumen : Laporan Surat Keterangan Kelahiran Fungsi : Laporan Pernyataan Telah Lahir Sumber : KAUR Pemerintahan
Tujuan : Kepala Desa
Media : Kertas
Jumlah : 1 - 2 lembar
Frekuensi : Setiap ada permohonan surat keterangan Kelahiran
Bentuk : Lampiran D.5 Lampiran D.5
Gambar IV.11
6. Nama Dokumen : Laporan Surat Keterangan Pindah Fungsi : Laporan Pernyataan Telah Pindah Sumber : KAUR Pemerintahan
Tujuan : Kepala Desa
Media : Kertas
Jumlah : 1 - 2 lembar
Frekuensi : Setiap ada permohonan surat keterangan Pindah
Bentuk : Lampiran D.6 Lampiran D.6
Gambar IV.12
4.5.3. Entity Relationship Diagram
Berikut adalah ERD (Entity Relationship Diagram) yang dibuat untuk sistem pengelolaan data penduduk Desa Cadassari Kecamatan Tegalwaru Purwakarta : Membuat Penduduk Surat Keterangan Kematian Membuat Membuat Surat Keterangan Kelahiran Surat Keterangan Pindah NIK Nama_Le ngkap Jenis_Kel amin Tempat_ Lahir Tanggal_ Lahir Umur Alamat Agama Status Pekerjaan Golongan _Darah No_Surat_ Kematian NIK Jenis_Kel amin Umur Pekerjaan Alamat Nama Hari Tanggal Jam Tempat Sebab No_Surat_ Kelahiran Hari Jenis_Kel amin No_Surat_ Pindah Nama Jenis_Kel amin Tempat_ Lahir Tanggal_ Lahir Alamat_ Pindah Rencana_ Pindah Kecamata n Provinsi 1 1 1 1 1 1 No_KK Status Penduduk Kota Gambar IV.13
Berikut adalah LRS (Logical Record Structure) yang dibuat untuk sistem pengelolaan data penduduk Desa Cadassari Kecamatan Tegalwaru Purwakarta : SURAT KETERANGAN KEMATIAN SURAT KETERANGAN KELAHIRAN SURAT KETERANGAN PINDAH No_Surat_Kematian (PK) NIK (FK) Hari Tanggal Jam Tempat Sebab No_Surat_Kelahiran (PK) Hari Tanggal Tempat Nama_Anak Jenis_Kelamin NIK_Ibu (FK) Nama_Ibu NIK_Ayah (FK) Nama_Ayah No_Surat_Pindah (PK) NIK (FK) Alamat_Pindah Rencana_Pindah Kota Kecamatan Provinsi PENDUDUK NIK (PK) No_KK (AK) Nama_Lengkap Jenis_Kelamin Tempat_Lahir Tanggal_Lahir Umur Alamat Golongan_Darah Agama Status Pekerjaan Status_Penduduk 1 1 1 1 1 1
Keterangan: PK (Primary Key) FK (Foregen Key) AK (Alternatif Key)
Gambar IV.14
4.5.4. Spesifikasi File
A. File Data Penduduk
Nama File : File Data Penduduk Akronim : Penduduk
Fungsi : Untuk menyimpan data Penduduk Tipe : File Master
Organisasi File : Indexed Sequential
Akses File : Random
Media : Hard Disk
Panjang record : 192 Karakter Kunci Field : NIK
Software : Microsoft Access 2010
Tabel IV.1.
Spesifikasi File Data Penduduk
NO Elemen Data Akronim Tipe Panjang Ket
1. NIK NIK Text 16 PK
2. No Kartu Keluarga No_Kartu_Keluarga Text 16
3. Nama Lengkap Nama_Lengkap Text 30
4. Jenis Kelamin Jenis_Kelamin Text 1
5. Tempat Lahir Tempat_Lahir Text 20
6. Tanggal Lahir Tangga_Lahir Date/Time -
7. Umur Umur Number -
8. Alamat Alamt Text 50
9. Golongan Darah Golongan _Darah Text 2
10. Agama Agama Text 15
11. Status Status Text 20
12. Pekerjaan Pekerjaan Text 20
B. File Data Admin
Nama File : File Data Admin Akronim : Penduduk
Fungsi : Untuk menyimpan data admin Tipe : File Master
Organisasi File : Indexed Sequential
Akses File : Random
Media : Hard Disk
Panjang record : 70 Karakter Kunci Field : Password
Software : Microsoft Access 2010
Tabel IV.2.
Spesifikasi File Data Admin
NO Elemen Data Akronim Tipe Panjang Ket
1. Password Password Text 10 PK
2. Username Username Text 10
3. ID Admin ID_Admin Text 10
4. Nama Lengkap Nama_Lengkap Text 30
5. Jabatan Jabatan Text 10
C. File Data Kematian
Nama File : File Data Kematian Akronim : Kematian
Fungsi : Untuk menyimpan data Kematian Tipe : File Transaksi
Organisasi File : Indexed Sequential
Akses File : Random
Media : Hard Disk
Panjang record : 92 Karakter
Kunci Field : No_Surat_Kematian
Software : Microsoft Access 2010
Tabel IV.3.
Spesifikasi File Data Kematian
NO Elemen Data Akronim Tipe Panjang Ket
1. No Surat Kematian No_Surat_Kematian Text 16 PK
2. NIK NIK Text 16
3. Hari Hari Text 10
4. Tempat Tempat Text 20
5. Tanggal Tanggal Date/Time -
6. Jam Jam Date/Time -
7. Sebab Sebab Text 30
D. File Data Kelahiran
Nama File : File Data Kelahiran Akronim : Kelahiran
Fungsi : Untuk menyimpan data Kelahiran Tipe : File Transaksi
Organisasi File : Indexed Sequential
Media : Hard Disk
Panjang record : 169 Karakter
Kunci Field : No_Surat_Kelahiran
Software : Microsoft Access 2010
Tabel IV.4.
Spesifikasi File Data Kelahiran
NO Elemen Data Akronim Tipe Panjang Ket
1. No Surat Kelahiran No_Surat_Kelahiran Text 16 PK
2. Nama Anak Nama_Anak Text 30
3. Hari Hari Text 10
4. Tempat Tempat Text 20
5. Tanggal Tanggal Date/Time -
6. Jenis Kelamin Jenis_Kelamin Text 1
7. NIK Ibu NIK_Ibu Text 16
8. Nama Ibu Nama_Ibu Text 30
9. NIK Ayah NIK_Ayah Text 16
10. Nama Ayah Nama_Ayah Text 30
E. File Data Pindah
Nama File : File Data Pindah Akronim : Pindah
Fungsi : Untuk menyimpan data Pindah Tipe : File Transaksi
Akses File : Random
Media : Hard Disk
Panjang record : 182 Karakter Kunci Field : No_Surat_Pindah
Software : Microsoft Access 2010
Tabel IV.5.
Spesifikasi File Data Pindah
NO Elemen Data Akronim Tipe Panjang Ket
1. No Surat Pindah No_Surat_Pindah Text 16 PK
2. NIK NIK Text 16
3. Alamat Pindah Alamat_Pindah Text 30
4. Rencana Pindah Rencana_Pindah Text 30
5. Kota Kota Text 30
6. Kecamatan Kecamatan Text 30
7. Provinsi Provinsi Text 30
4.5.5. Struktur Kode
Sistem pengkodean digunakan untuk memudahkan pencarian data yang dibutuhkan. Pengkodean digunakan untuk tujuan mengklarifikasikan data, masukan data kedalam komputer dan untuk mengambil bermacam-maacam informasi yang berhubungan dengan kode tersebut.
Tipe kode yang digunakan adalah tipe kode grup. Kode grup merupakan kode yang berdasarkan field-field dan tiap field kode mempunyai arti, keuntungan menggunakan kode grup adalah mudah diperluas dapat ditambah atau diganti
sebagian juga menunjukan jenjang dari data. Struktur kode yang digunakan dalam komputerisasi sistem pengelolaan data penduduk Desa Cadassari Kecamatan Tegalwaru Purwakarta pada sistem usulan sebagai berikut:
1. NIK
Nama Kode : NIK
Fungsi : Sebagai Kode NIK Panjang : 16 (EnamBelas) digit
Bentuk :
XX XX XX XXXXXX XXXX
Contoh : 3214081506950004 Keterangan : 32 : Kode Provinsi 14 : Kode Kabupaten 08 : Kode Kecamatan 150695 : Tanggal Lahir 0004 : No Seri 2. No Kartu KeluargaNama Kode : No_Kartu_Keluarga
Fungsi : Sebagai Kode No Kartu Keluarga Panjang : 16 (Enam Belas) digit
Kode Provinsi Kode Kabupaten
Kode Kecamatan
Tanggal Lahir No Seri
Bentuk :
XX XX XX XXXXXX XXXX
Contoh : 3214080211100014 Keterangan : 32 : Kode Provinsi 14 : Kode Kabupaten 08 : Kode Kecamatan 021110 : Tanggal Cetak 0014 : No Seri 3. No Surat KematianNama Kode : No_Surat_Kematian
Fungsi : Sebagai Kode No Surat Kematian Panjang : 16 (Enam Belas) digit
Bentuk :
XXX XXXX X-XXX X XXXX
Kode Provinsi Kode Kabupaten Kode Kecamatan Tanggal Pencetakan No Seri No Surat Kematian No Surat Keluar Keterangan Surat Bulan Surat Tahun SuratContoh : 045/5295/S-Kel/IX/2015 Keterangan :
045 : No Surat Kematian 5295 : No Surat Keluar S-Kem : Keterangan Surat IX : Bulan Surat 2015 : Tahun Surat 4. No Surat Kelahiran
Nama Kode : No_Surat_Kelahiran
Fungsi : Sebagai Kode No Surat Kelahiran Panjang : 16 (Enam Belas) digit
Bentuk :
XXX XXXX X-XXX X XXXX
Contoh : 045/5295/S-Kel/IX/2015 Keterangan : 045 : No Surat Kelahiran No Surat Kelahiran No Surat Keluar Keterangan Surat Bulan Surat Tahun Surat5295 : No Surat Keluar S-Kel : Keterangan Surat IX : Bulan Surat 2015 : Tahun Surat 5. No Surat Pindah
Nama Kode : No_Surat_Pindah
Fungsi : Sebagai Kode No Surat Pindah Panjang : 16 (Enam Belas) digit
Bentuk :
XXX XXXX X-XXX X XXXX
Contoh : 045/5295/S-Pin/IX/2015 Keterangan : 045 : No Surat Pindah 5295 : No Surat Keluar S-Pin : Keterangan Surat IX : Bulan Surat 2015 : Tahun Surat No Surat Kematian No Surat Keluar Keterangan Surat Bulan Surat Tahun Surat4.5.6. Spesifikasi Program 0.1 Menu Utama 1.0 2.0 4.0 0.0 0.0 0.0
File_Master Cetak_Surat Tentang
1.1 Data Penduduk 1.0 2.1 2.0 Surat Keterangan Kematian 4.1 4.0 Profil Instansi 2.2 2.0 Surat Keterangan Kelahiran 2.3 Surat Keterangan Pindah 2.0 Logout 5.0 0.0 3.0 0.0 Laporan 3.1 3.0 3.2 3.0 3.3 3.0 Laporan Surat Keterangan Kematian Laporan Surat Keterangan Kelahiran Laporan Surat Keterangan Pindah 1.2 Data Admin 1.0 0.0 LOGIN Gambar IV.15
Spesifikasi program dalam perancangan program ini, terdiri dari: 1. Spesifikasi Program Login
Nama Program : Login
Akronim : Formlogin
Fungsi Program : Sebagai kunci untuk masuk ke menu program Index Program : Index Sequential
Bentuk Tampilan : Lampiran E.1
Proses : Pada menu login terdapat beberapa fungsi instruksi (Login dan Keluar)
a. Masukan username dan password, kemudian tekan tombol LOGIN.
b. Klik tombol LOGIN. Jika,username dan password
sesuai maka, menu utama akan tampil.
c. Jika ingin membatalkan login, klik tombol KELUAR. Maka secara otomatis akan keluar dari menu login.
Tampilan Login Lampiran E.1
2. Spesifikasi Program Menu Utama Nama Program : Menu Utama Akronim : Menu
Fungsi Program : Untuk menampilkan menu utama aplikasi program Pengelolaan Data Penduduk
Index Program : Index Sequential
Bentuk Tampilan : Lampiran E.2
Proses : Pada menu utama terdapat 5 (lima) pilihan: a. Menu File Master
Klik menu Master untuk masuk ke Form data Penduduk dan form data admin.
b. Menu Cetak Surat
Klik menu Cetak Surat untuk masuk ke File Surat Keterangan Kematian, Surat Keterangan Kelahiran, dan Surat Keterangan Pindah.
c. Menu Laporan
Klik menu Laporan untuk masuk ke File Laporan Surat Keterangan Kematian, Laporan Surat Keterangan Kelahiran, dan Laporan Surat Keterangan Pindah.
d. Menu Tentang
Klik Tentang untuk masuk ke File Data Profil Instansi.
Klik menu Logout untuk keluar dari menu utama dan kembali ke menu login.
Tampilan Menu Utama Lampiran E.2
3. Spesifikasi Program Menu File Master
Nama Program : File Master
Akronim : File Master
Fungsi Program : Untuk menampilkan File Master aplikasi program Pengelolaan Data Penduduk
Index Program : Index Sequential
Proses : Pada menu File Master terdapat 2 (Dua) pilihan yaitu Menu Data Penduduk dan Menu Data Admin.
a. Menu Data Penduduk
Pada menu Penduduk terdapat beberapa fungsi instruksi (Input, Edit, Hapus, Simpan, Batal, Keluar dan Cetak), Pilih tombol INPUT untuk mengaktifkan Data Penduduk Isi data pada form. Pilih tombol EDIT untuk mengubah data. Pilih tombol HAPUS untuk menghapus data. Pilih tombol SIMPAN untuk menyimpan data. Pilih tombol BATAL untuk membatalkan proses input. Pilih tombol CETAK untuk mencetak Data Penduduk dan Pilih tombol KELUAR untuk menutup form Data Penduduk. b. Menu Data Admin
Pada menu Adminterdapat beberapa fungsi instruksi (Input, Edit, Hapus, Simpan, Batal, dan Keluar), Pilih tombol INPUT untuk mengaktifkan Data Admin Isi data pada form. Pilih tombol EDIT untuk mengubah data. Pilih tombol HAPUS untuk menghapus data. Pilih tombol SIMPAN untuk menyimpan data. Pilih tombol BATAL untuk membatalkan proses input. dan Pilih tombol KELUAR untuk menutup form Data Admin.
Tampilan Menu File Master Data Penduduk Lampiran E.3
4. Spesifikasi Program Menu Cetak Surat
Nama Program : Cetak Surat
Akronim : Cetak Surat
Fungsi Program : Untuk menampilkan Cetak Surat aplikasi program Pengelolaan Data Penduduk
Index Program : Index Sequential
Bentuk Tampilan : Lampiran E.4
Proses : Pada menu File Master terdapat 3 (Tiga) pilihan: a. Menu Surat Keterangan Kematian
Pada menu Surat Keterangan Kematian terdapat beberapa fungsi instruksi (Input, Edit, Hapus, Simpan, Batal, Cetak dan Keluar), Pilih tombol INPUT untuk mengaktifkan Data Surat Keterangan Kematian Isi data pada form. Pilih tombol EDIT untuk mengubah data. Pilih tombol HAPUS untuk menghapus data. Pilih tombol SIMPAN untuk menyimpan data. Pilih tombol BATAL untuk membatalkan proses input. Pilih tombol Cetak untuk mencetak Surat Kematian. Dan Pilih tombol KELUAR untuk menutup form Data Surat Keterangan Kematian.
b. Menu Surat Keterangan Kelahiran
Pada menu Surat Keterangan Kelahiran terdapat beberapa fungsi instruksi (Input, Edit, Hapus, Simpan, Batal, Cetak dan Keluar), Pilih tombol INPUT untuk
mengaktifkan Data Surat Keterangan Kelahiran Isi data pada form. Pilih tombol EDIT untuk mengubah data. Pilih tombol HAPUS untuk menghapus data. Pilih tombol SIMPAN untuk menyimpan data. Pilih tombol BATAL untuk membatalkan proses input. Pilih tombol Cetak untuk mencetak Surat Kelahiran. Dan Pilih tombol KELUAR untuk menutup form Data Surat Keterangan Kelahiran.
c. Menu Surat Keterangan Pindah
Pada menu Surat Keterangan Pindah terdapat beberapa fungsi instruksi (Input, Edit, Hapus, Simpan, Batal, Cetak dan Keluar), Pilih tombol INPUT untuk mengaktifkan Data Surat Keterangan Pindah Isi data pada form. Pilih tombol EDIT untuk mengubah data. Pilih tombol HAPUS untuk menghapus data. Pilih tombol SIMPAN untuk menyimpan data. Pilih tombol BATAL untuk membatalkan proses input. Pilih tombol Cetak untuk mencetak Surat Kematian. Dan Pilih tombol KELUAR untuk menutup form Data Surat Keterangan Pindah.
Tampilan Menu Cetak Surat Keterangan Kematian Lampiran E.4
Tampilan Menu Cetak Surat Keterangan Pindah Lampiran E.4
5. Spesifikasi Program Menu Laporan
Nama Program : laporan
Akronim : Laporan
Fungsi Program : Untuk menampilkan Fiile Laporan aplikasi program Pengelolaan Data Penduduk
Index Program : Index Sequential
Bentuk Tampilan : Lampiran E.6
Proses : Pada menu Laporan terdapat 3 (Tiga) pilihan: a. Menu Laporan Surat Keterangan Kematian
Pada menu form laporan Surat Keterangan Kematian beberapa fungsi instruksi (Cetak, Refresh dan Keluar).
Pilih data pada combobox tanggal untuk melihat file
laporan Kematian. Pilih data pada combobox Priode bulan dan tahun untuk melihat file laporan bulanan Surat Keterangan Kematian. Klik tombol REFRESH untuk memperbaharui data pada combobox. Pilih tombol CETAK untuk mencetak laporan Surat Keterangan Kematian. Klik tombol KELUAR untuk kembali ke menu utama.
b. Menu Laporan Kelahiran
Pada menu form laporan Surat Keterangan Kelahiran beberapa fungsi instruksi (Cetak, Refresh dan Keluar). Pilih data pada combobox tanggal untuk melihat file
laporan Surat Keterangan Kelahiran. Pilih data pada
combobox Priode bulan dan tahun untuk melihat file
laporan bulanan Surat Keterangan Kelahiran. Klik tombol REFRESH untuk memperbaharui data pada
combobox. Pilih tombol CETAK untuk mencetak laporan Surat Keterangan Kelahiran. Klik tombol KELUAR untuk kembali ke menu utama.
c. Menu Laporan Pindah
Pada menu form laporan Surat Keterangan Pindah beberapa fungsi instruksi (Cetak, Refresh dan Keluar). Pilih data pada combobox tanggal untuk melihat file
combobox Priode bulan dan tahun untuk melihat file
laporan bulanan Surat Keterangan Pindah. Klik tombol REFRESH untuk memperbaharui data pada
combobox. Pilih tombol CETAK untuk mencetak laporan Surat Keterangan Pindah. Klik tombol KELUAR untuk kembali ke menu utama.
Tampilan Menu Laporan Surat Keterangan Kelahiran Lampiran E.5
6. Spesifikasi Program Tentang
Nama Program : Tentang
Akronim : Formtentang
Fungsi Program : Untuk menampilkan Menu Tentang pada aplikasi program Pengelolaan Data Penduduk
Index Program : Index Sequential
Bentuk Tampilan : Lampiran E.6
Proses : Pada menu File Tentang terdapat pilihan Profil Instansi. Pada menu Profil Instansi terdapat beberapa fungsi instruksi (Input, Simpan, Cetak, Batal, dan Keluar). Klik tombol UBAH.Jika Ingin mengubah profil instansi, Pilih tombol simpan untuk menyimpan profil hasil ubah dan keluar untuk keluar dari form profil.
Tampilan Menu Profil Instansi Lampiran E.6
7. Spesifikasi Program Logout Nama Program : Logout
Akronim : Logout
Fungsi Program : Untuk menampilkan Logout aplikasi program Pengelolaan Data Penduduk
Index Program : Index Sequential
Bentuk Tampilan : Lampiran E.7
Proses : Pilih Menu Logout maka akan keluar dan kembali ke Menu Utama.
4.6. Spesifikasi Sistem Komputer
Komputerisasi dapat dikatakan suatu sistem apabila didukung beberapa
aspek, diantaranya adalah aspek perangkat lunak (software), perangkat keras (hardware), dan pemakai (brainware). Oleh karena itu penulis akan menguraikan sarana dan prasarana pendukung yang diusulkan dalam sistem ini. Adapun spesifikasi komputer yang penulis usulkan akan dijelaskan dalam teori tentang perangkat lunak maupun perangkat keras.
4.6.1. Umum
Pendukung program pengolahan data adalah komputer. Komputer
adalah alat yang dapat menerima data, mengelola data dan memberikan hasil pengolahan data berupa keluaran (output). Sarana pendukung program tersebut meliputi perangkat keras (hardware) dan perangkat lunak (software). Sarana
pendukung tersebut harus dapat terintegrasi dengan baik, sehingga dapat menunjukan hasil yang diharapkan.
4.6.2. Perangkat Keras (Hardware)
Perangkat keras(hardware) adalah seperangkat alat yang dapat membantu sistem yang diusulkan. Hardware yang digunakan untuk menerapkan suatu sistem komputerisasi haruslah sesuai dengan tingkat kecepatan dan kapasitas memori komputer yang dibutuhkan. Apabila komputer yang digunakan memiliki kecepatan dan memori yang rendah, maka sistem akan berjalan lambat dan tidak optimal. Maka dari itu perlu adanya perlu adanya perangkat keras yang mendukung untuk sistem usulan , sebagai berikut:
a. CPU : Processor Intel® DualCore® 2 CPU 847 @ 1.1GHz
1.10 GHz RAM 2 4.00 GB (3.40 GB usable)
b. Mouse : Standart Optical
c. Keyboard : Standardkeys
d. Monitor : Monitor dengan resolusi layar minimum 1024x768 e. Koneksi Internet : Koneksi internet dengan kecepatan 2 Mbps
f. Printer : Inkjet/Dotmatrik
4.6.3. Perangkat Lunak
Perangkat lunak adalah serangkaian instruksi agar komputer bekerja dalam mengolah data dalam mendapatkan informasi pada proses pengambilan keputusan. Sistem perangkat lunak merupakan kumpulan instruksi yang dibuat oleh pemakai komputer agar dapat digunakan semaksimal mungkin. perangkat
lunak (software) minimum yang dapat digunakan pada sistem usulan, sebagai berikut:
a. Sistem Operasi : Windows 7 atau Atas b. Database : Microsoft Access 2010
c. Program : Microsoft Visual Basic 6.0
Kelebihan program tersebut diantaranya : 1. Mudah dalam penggunaan oleh user.
2. Database dapat menampung data dalam jumlah yang besar.
4.7. Jadwal Implementasi
Tabel IV.5. Jadwal Implementasi
BULAN
NO KEGIATAN BULAN 1 BULAN 2 BULAN 3
1 2 3 4 1 2 3 4 1 2 3 4
1 Persiapan data awal
2 Analisa
3 Desain Sistem
4 Desain Perangkat Lunak
5 Pembuatan & Tes Program
6 Tes Sistem
7 Pelatihan
8 Pembuatan Buku petunjuk
