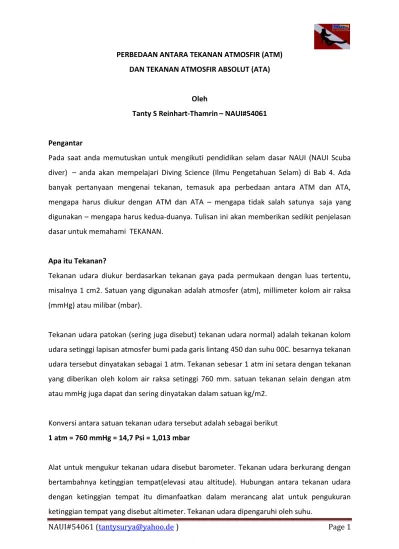

PERBEDAAN ANTARA TEKANAN ATMOSFIR (ATM) DAN TEKANAN ATMOSFIR ABSOLUT (ATA)

Oleh

Tanty S Reinhart-Thamrin– NAUI#54061

Pengantar

Pada saat anda memutuskan untuk mengikuti pendidikan selam dasar NAUI (NAUI Scuba

diver) – anda akan mempelajari Diving Science (Ilmu Pengetahuan Selam) di Bab 4. Ada

banyak pertanyaan mengenai tekanan, temasuk apa perbedaan antara ATM dan ATA,

mengapa harus diukur dengan ATM dan ATA – mengapa tidak salah satunya saja yang

digunakan – mengapa harus kedua-duanya. Tulisan ini akan memberikan sedikit penjelasan

dasar untuk memahami TEKANAN.

Apa itu Tekanan?

Tekanan udara diukur berdasarkan tekanan gaya pada permukaan dengan luas tertentu,

misalnya 1 cm2. Satuan yang digunakan adalah atmosfer (atm), millimeter kolom air raksa

(mmHg) atau milibar (mbar).

Tekanan udara patokan (sering juga disebut) tekanan udara normal) adalah tekanan kolom

udara setinggi lapisan atmosfer bumi pada garis lintang 450 dan suhu 00C. besarnya tekanan

udara tersebut dinyatakan sebagai 1 atm. Tekanan sebesar 1 atm ini setara dengan tekanan

yang diberikan oleh kolom air raksa setinggi 760 mm. satuan tekanan selain dengan atm

atau mmHg juga dapat dan sering dinyatakan dalam satuan kg/m2.

Konversi antara satuan tekanan udara tersebut adalah sebagai berikut

1 atm = 760 mmHg = 14,7 Psi = 1,013 mbar

Alat untuk mengukur tekanan udara disebut barometer. Tekanan udara berkurang dengan

bertambahnya ketinggian tempat(elevasi atau altitude). Hubungan antara tekanan udara

dengan ketinggian tempat itu dimanfaatkan dalam merancang alat untuk pengukuran

(2)

Hubungan antara tekanan udara dengan ketinggian dapat dilihat pada persamaan laplace:

H = k +¥t log β /βh

Catatan:

 Tekanan (P) : gaya (F) per satuan luas (A).  Satuan tekanan adalah pascal (Pa) = N/m2.

 Untuk benda padat gaya per luas satuan tidak disebut tekanan, tetapi tegangan(stress).  Untuk fluida diam, tekanan adalah sama ke segala arah.

 Tekanan di dalam fluida meningkat sesuai dengan kedalamannya akibat berat fluida (pengaruh gravitasi) sehingga fluida pada bagian bawah menanggung beban yang lebih

besar daripada fluida di bagian atas. Tetapi tekanan tidak bervariasi pada arah

horisontal.

Ada 3 Jenis Tekanan untuk Gas

Sebagai penyelam, sangat baik untuk mengetahui bahwa khusus untuk gas, dikenal ada tiga

macam tekanan, yaitu :

1. Tekanan mutlak (absolut) – (ATA), maksudnya adalah tekanan gas yang sebenarnya yang dinytakan dalam psi;Tekanan aktual pada posisi tertentu disebut tekanan

absolut dan diukur secara relatif terhadap tekanan vakum, yaitu tekanan nol mutlak. 2. Tekanan gage – tekanan atmosfir (ATM), maksudnya adalah tekanan lebihnya dari

tekanan udara luar atau atmosfir (psig);

3. Tekanan vakum – tekanan dalam tangki, maksudnya adalah tekanan kurangnya dari tekanan udara luar atau atmosfir . Tekanan di bawah tekanan atmosfer

disebut tekanan vakum (vacuum pressure) dan diukur dengan pengukur vakum

yang menunjukkan perbedaan antara tekanan atmosfer dan tekanan absolut.

Pgage = Pabs – Patm (untuk P > Patm)

(3)

Tekanan gas di dalam tangki dapat dianggap seragam karena berat gas terlalu kecil

dan tidak mengakibatkan pengaruh yang berarti. Skala tekanan vakum mempunyai titik

nol pada tekanan atmosfir dan yang paling tinggi sama dengan zero absolute.

Pengukuran tekanan absolut sangat penting dalam menentukan skala tekanan gage

dan skala vakum untuk mengukur tekanan, baik tekanan gage, absolut, vakum ataupun

beda tekanan (differential pressure).

Perbedaan antara ATM dan ATA

Tekanan Atmosfir (ATM) adalah satuan tekanan setara dengan berat atmosfer bumi di permukaan laut. Tekanan Absolut (ATA – Atmospheres Absolut) adalah tekanan ambien total pada sistem yang dihitung atau diukur.

Perbedaan tekanan absolut dan tekanan atmosfer disebut tekanan ukur (pressure gage).

Perbedaan antara tekanan gage dengan tekanan absolut ialah pada titik nolnya. Titik nol

untuk tekanan gage terletak pada tekanan atmosfir sedangkan untuk tekanan absolut

terletak pada titik nol mutlak (zero absolute).

ATA digunakan untuk menunjukkan bahwa tekanan mutlak mencakup penambahan 1 ATM ke pengukur tekanan yang dibaca.

Jadi, kedalaman air jika adalah 1 ATA (seperti yang dibaca oleh alat Pengukur kedalaman

pada 33 FSW[2]– feet of sea water – 33 kaki dibawah permukaan air), tekanan total

pada penyelam di kedalaman adalah 1 ATA (berat air) + 1 ATM (berat atmosfer) = 2 ATA.

Semoga penjelasan singkat ini dapat membantu para siswa untuk memahami dasar-dasar

pengetahuan selam, khususnya bahasan tentang tekanan.

NAUI#54061 - 2012

[1] Disarikan dari Dasar-Dasar Termodinamika
