PERALATAN ELEKTRONIKA YANG UMUM DIGUNAKAN UNTUK BERPRAKTEK
Disusun oleh:
RIVAL ANDANI
NIM. 14065036
PENDIDKAN TEKNIK ELEKTRONIKA FAKULTAS TEKNIK
Observasi Labor
Tugas
1. Alat yang ada di labor

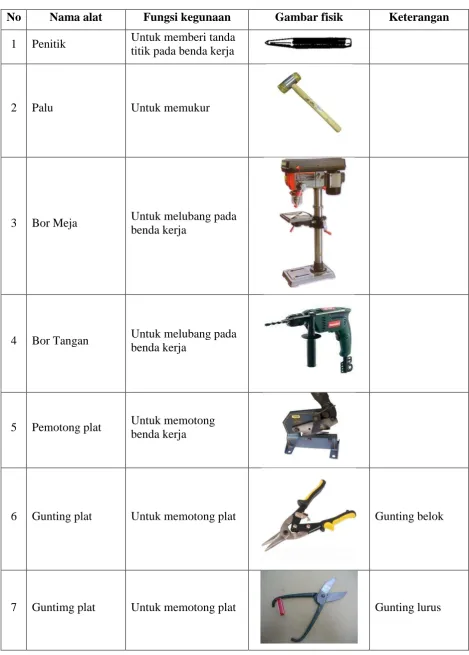

Pelalatan yang Umum Digunakan Untuk Berpraktek 1 Daftar peralatan yang umum diginakan untuk praktek
No Nama alat Fungsi kegunaan Gambar fisik Keterangan
1 Penitik Untuk memberi tanda titik pada benda kerja
2 Palu Untuk memukur
3 Bor Meja Untuk melubang pada benda kerja
4 Bor Tangan Untuk melubang pada benda kerja
5 Pemotong plat Untuk memotong benda kerja
6 Gunting plat Untuk memotong plat Gunting belok
Pelalatan yang Umum Digunakan Untuk Berpraktek 2 8 Kikir
Untuk memghalus kalau kita membuat box untuk melakit piranti
9 Jangka Untuk membuat lingkaran
10 Jangka Sorong
Untuk mengukur diameter dan kedalam benda
11 Mikrometer
Untuk mengukur diameter benda kecil, biasanya digunakan untuk mengukur diameter kawat tembaga
12 Mistar baja
Untuk mengukur jarak dan membuat garis ukur
13 Gunting Untuk memotong
14 Pisau cutter Untuk Memotong
15 Timah
Sebagai bahan perlekat, kegunaanya untuk melekat
komponen atau kawat tembaga
Panaskan timah dengan
Pelalatan yang Umum Digunakan Untuk Berpraktek 3 16 Tang potong
Untuk memotong benda yang akan dipotong
17 Tang kombinasi
Untuk mejempit kawat tembaga atau timah, juga berfungsi untuk mengunci mur
18 Tang buaya Untuk mengunci baut berukuran besar
19 Tang snap ring
Untuk menarik bantalan kecil dan sebagainya
20 Tang pengupas
kabel Untuk mengupas kabel
21 Obeng Untuk membuka dan memasang baut
22 Ragum
Untuk menyempit agar memudahkan
pekerjaan
23 Gergaji Untuk memotong benda kerja
Pelalatan yang Umum Digunakan Untuk Berpraktek 4 25 Solder Untuk merakit atau
melepaskan komponen
26 Solder uap
Digunakan untuk memanaskan timah hingga meleleh, umumnya digunakan untuk melepaskan atau memasng IC
27 Solder sucker Untuk menyrdot timah panas yang meleleh
28
Multimeter, Multitester atau AVO meter
Untuk mengukur tahanan, arus DC, tengangan DC dan Tegangan AC
29 Ampere meter Untuk mengukur arus AC dan Arus DC
30 Osciloscope
Digunakan untuk melihat gelombang Arus AC
31 Pattern generator
Untuk memperbaiki kualitas warna pada TV CRT
32 Tespen Sebagai alat mengecek arus masuk
33 Pingset
Mempermudah
Pelalatan yang Umum Digunakan Untuk Berpraktek 5 34 Tang kakatua
Fungsiny untuk memotong kawat besi dan kabel,
35 Tang sudut
Untuk menjempit kawat kabel atau tiamh yang sulit dijangkau oleh tangan
36 Tang cucut
Untuk menjempit kawat kabel atau timah, dibagian ujungnya dapat berfungsi sebagai pemotong
37 Tang rivet Untuk memasang paku keeling
38 Tang slip joint
Untuk mejempit kawat tembaga atau timah, juga berfungsi untuk mengunci mur
39 Ferri Clorida (FeCl3)
Sebagai alat perlarut, kegunaanya untuk melarutkan papan PCB agar terbentuk jalur
40 Amplas kertas alus
Pelalatan yang Umum Digunakan Untuk Berpraktek 6 41 Audio Frequenci
Generator
Untuk Pengatur flekuensi audio saat dihubungkan dengan osciloscope
42 Solder pistor Untuk merakit atau melepaskan komponen
43 Kuas
Untuk membersih debu dan timah yang hasil dari bekas solder
