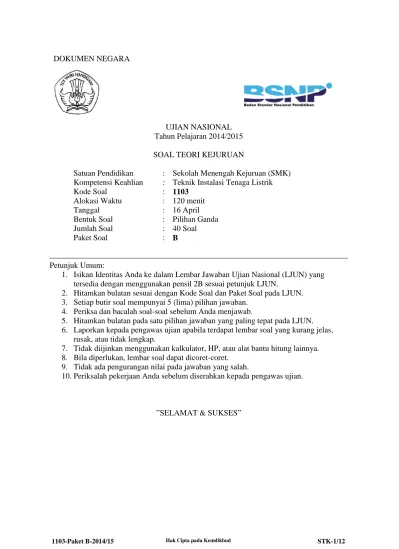

DOKUMEN NEGARA
UJIAN NASIONAL Tahun Pelajaran 2014/2015
SOAL TEORI KEJURUAN
Satuan Pendidikan : Sekolah Menengah Kejuruan (SMK) Kompetensi Keahlian : Teknik Instalasi Tenaga Listrik
Kode Soal : 1103
Alokasi Waktu : 120 menit
Tanggal : 16 April
Bentuk Soal : Pilihan Ganda
Jumlah Soal : 40 Soal
Paket Soal : B
Petunjuk Umum:
1. Isikan Identitas Anda ke dalam Lembar Jawaban Ujian Nasional (LJUN) yang tersedia dengan menggunakan pensil 2B sesuai petunjuk LJUN.
2. Hitamkan bulatan sesuai dengan Kode Soal dan Paket Soal pada LJUN. 3. Setiap butir soal mempunyai 5 (lima) pilihan jawaban.
4. Periksa dan bacalah soal-soal sebelum Anda menjawab.
5. Hitamkan bulatan pada satu pilihan jawaban yang paling tepat pada LJUN. 6. Laporkan kepada pengawas ujian apabila terdapat lembar soal yang kurang jelas,
rusak, atau tidak lengkap.
7. Tidak diijinkan menggunakan kalkulator, HP, atau alat bantu hitung lainnya. 8. Bila diperlukan, lembar soal dapat dicoret-coret.
9. Tidak ada pengurangan nilai pada jawaban yang salah.
10. Periksalah pekerjaan Anda sebelum diserahkan kepada pengawas ujian.
1. Perhatikan gambar di bawah ini. Gambar tersebut merupakan simbol komponen
transistor dengan type .…
A. PNP B. NPN C. PPN D. NPP E. NNP
2. Perhatikan gambar rangkaian di bawah ini. Jika V=150 V, L1= 25 W, L2= 30 W, L3= 15 W, maka besarnya arus yang mengalir pada rangkaian tersebut adalah ....
A. 0,26 A B. 0,36 A C. 0,46 A D. 0,56 A E. 0,66 A
3. Perhatikan gambar di bawah ini. Besarnya tegangan total pada rangkaian tersebut
adalah .…
4. Perhatikan gambar di bawah ini. Jika daya lampu 180 W d tegangan 220 V, maka besarnya arus yang mengalir pada rangkaian tersebut adalah ....
A. 0,81 A B. 1,81 A C. 2,81 A D. 3,81 A E. 4,81 A
5. Sebuah beban pada rangkaian listrik mempunyai tegangan 220 V dengan kuat arus 1,8
A, dan faktor daya 0,8. Besarnya daya pada beban tersebut adalah .…
A. 180,3 W B. 200,2 W C. 218,7 W D. 316,8 W E. 400 W
6. Perhatikan jarum penunjuk pada alat ukur di bawah ini. Jika batas ukur yang digunakan 1 A, maka hasil pengukuran yang ditunjukkan oleh alat ukur tersebut adalah ....
A. 0,2 A B. 1,5 A C. 2 A D. 3 A E. 4 A
7. Pada saat melakukan pengukuran tegangan 1 phase, selektor mengarah pada batas 500 V. Jika jarum penunjuk mengarah pada angka 125, maka besarnya tegangan hasil pengukuran tersebut adalah ....
8. Gambar di bawah inimerupakan simbol dari .…
A. MCB B. Push button C. thermal overload D. Koil kontaktor E. time delay relay
9. Perhatikan gambar di bawah ini. Gambar tersebut merupakan simbol dari …
A. dioda B. transistor C. kapasitor D. akumulator E. resistor
10. Sebuah lampu mempunyai tegangan 130 V dengan kuat arus 1,2 A. Besarnya energi yang terpakai oleh lampu tersebut jika dinyalakan selama 12 jam adalah ....
A. 80000 J B. 98333 J C. 101871 J D. 102310 J E. 112320 J
11. Peralatan yang kita gunakan pada saat melakukan pekerjaan penyambungan kabel adalah .…
A. obeng B. solder C. kunci pas D. tang potong E. tang kombinasi
12. Alat keselamatan kerja yang harus kita kenakan pada saat melakukan penyambungan kabeltanpa pelindung adalah .…
A. kaos kaki B. sepatu
C. sarung tangan D. helm
13. Nilai sebuah tahanan yang memiliki warna kuning, merah, hitam dan emas adalah sebesar ....
A. 42 ohm 5% B. 420 ohm 5% C. 4200 ohm 5% D. 42000 ohm 5% E. 420000 ohm 5%
14. Komponen elektronik yang dapat mengalirkan arus hanya pada satu arah saja adalah
.…
A. konduktor B. isolator C. dioda D. transistor E. kapasitor
15. Perhatikan gambar di bawah ini. Nama bagian multitester yang diberikan tanda ? adalah ....
A. saklar pilih
B. batas ukur tegangan searah C. batas ukur tagangan bolak-balik D. jarum penunjuk
E. batas ukur tahanan
16. Di bawah ini yang termasuk dalam kegiatan perawatan alat pemanas jenis setrika adalah .…
A. mengganti saklar pengatur panas
B. membersihkan bagian luar dan dalam setrika C. mengganti elemen pemanas
17. Jika panas pada sebuah setrika listrik tidak dapat kita atur, maka kerusakan yang terjadi adalah pada .…
A. kerusakan pada elemen pemanas B. kerusakan pada kabel sumber C. kerusakan pada thermostat D. kerusakan pada indikator lampu E. kerusakan pada terminal kabel
18. Perhatikan gambar di bawahini. Fungsi komponen tersebut adalah ….
A. penyambung kabel B. pelindung pipa C. pelindung kabel D. kotak pencabangan E. kotak pelindung
19. Perhatikan gambar di bawah ini. Jumlah penghantar pada bagian yang diberi tanda ? adalah .... Perhatikan gambar di bawah ini. Jumlah penghantar pada bagian yang diberi tanda ? adalah ....
20. Sebuah setrika listrik dengan tegangan 125 V dan kuat arus 2 A. Energi kalor yang ditimbulkan oleh setrika listrik tersebut jika digunakan selama 1 menit adalah .... A. 15000 watt
B. 15000 ohm C. 15000 kilo D. 15000 volt E. 15000 joule
21. Sebuah lampu pijar 150 Watt dinyalakan selama 10 jam setiap harinya. Jika harga listrik Rp. 1.000,-/kwh, maka biaya yang dibayar selama satu bulan adalah .... A. Rp.
30.000,-B. Rp. 35.000,-C. Rp. 40.000,-D. Rp. 45.000,-E. Rp.
50.000,-22. Tinggi minimal pemasangan kotak kontak tanpa tutup pengaman dari permukaan lantai
pada rumah sederhana adalah .…
A. 1,25 mm B. 1,25 cm C. 1,25 m D. 1,5 cm E. 1,5 m
23. Sebuah motor listrik 1 phase dengan daya 300 W, tegangan 220 V dengan kuat arus 1,8 A, faktor daya 0,8. Besarnya arus nominal motor tersebut adalah ....
A. 4,94 A B. 3,94 A C. 2,94 A D. 1,94 A E. 0,94 A
24. Pipa instalasi yang digunakan pada instalasi rumah sederhana terbuat dari bahan ….
A. PFC B. PVC C. PCV D. PCB E. PCC
25. Di bawah ini adalah beberapa jenis PHB menurut PUIL 2000 (6.3.2 -6.4.3), kecuali .…
26. Suatu instalasi bangunan bertingkat 3 phase menggunakan pemakaian dengan beban puncak 1435 W setiap grup/phase. Ukuran pengaman pembatas arus yang digunakan
pada instalasi tersebut adalah .…
A. 3 phase/10 A B. 3 phase/6 A C. 1 phase/10 A D. 1 phase/6 A E. 3 phase/4 A
27. Sebuah mesin listrik 3 phase 380 V, daya 12000 W, dihubungkan dengan kabel tembaga sepanjang 250 m dari sumber panel dan rugi tegangan yang diinginkan 5 V. Diameter penghantar yang paling tepat untuk digunakanadalah ….
A. 25,22 mm B. 26,46 mm C. 27,91 mm D. 28,19 mm E. 29,97 mm
28. Sebuah motor listrik 3 phase dengan daya 25 KW. Jika tegangannya 380 V dan faktor
daya 0,8 maka arus nominal pada motor tersebut adalah ….
A. 44,48 A B. 45,48 A C. 46,48 A D. 47,48 A E. 48,48 A
29. Peralatan yang digunakan untuk mengukur diameter kumparan pada motor listrik
adalah ….
A. treker B. micrometer C. tachometer D. multimeter E. tang ampere
30. Sebuah motor listrik 3 phase dengan daya 25 KW, tegangan 380 V dan faktor daya 0,8. Ukuran pengaman arus yang digunakan pada motor tersebut adalah ....
31. Perhatikan gambar di bawah ini. Komponen yang berfungsi sebagai pembalik arah
putaran motor DC tersebut adalah ….
A. dioda 1 dan 2 B. dioda 3 dan 4 C. dioda 1 dan 3 D. dioda 2 dan 4 E. transistor 1 dan 2
32. Perhatikan gambar di bawah ini. Yang terjadi jika kita mengatur potensiometer adalah ....
A. kapasitor akan terputus B. saklar akan melepas C. transistor akan mati
33. Perhatikan gambar di bawah ini. Fungsi kontak dengan nomor 21, 22 adalah sebagai
.…
A. koil
B. kontak utama C. double kontak D. kontak bantu NO E. kontak bantu NC
34. Perhatikan gambar di bawah ini. Pada instalasi tenaga, komponen tersebut berfungsi
sebagai ….
A. pengaman rangkaian pengendali B. pengaman rangkaian tenaga C. pengaman hubung singkat D. pengaman induk
E. pengaman arus bocor
35. Perhatikan gambar di bawah ini. Jika input timer dihubungkan ke nomor 1, maka
keluaran output NO timer adalah ….
36. Perhatikan gambar di bawah ini dengan baik dan cermat. Akibat yang terjadi apabila tidak menggunakan kontak bantu NO K1 adalah ....
A. motor listrik tidak bisa bekerja
B. motor akan bekerja apabila tombol on ditekan terus menerus C. tombol OFF tidak berfungsi
D. tombol ON tidak berfungsi
E. motor listrik akan membalik arah putarannya
37. Perhatikan data motor listrik di bawah ini. Besarnya tegangan motor jika dihubungkan bintang adalah ....
A. 380 V B. 7 KW C. 15,5 A D. 50 Hz E. 380/660 V
38. Elektroda yang terbuat dari tembaga berurat adalah jeniselektroda .…
39. Pemeliharaan yang dilakukan secara berencana pada waktu waktu tertentu merupakan
pemeliharaan jenis ….
A. predective maintenance B. preventive maintenance C. corrective maintenance D. breakdown maintenance E. down maintenance
40. Perhatikan gambar di bawah ini. Kontak NO/NC ditunjukkan pada nomor ….
