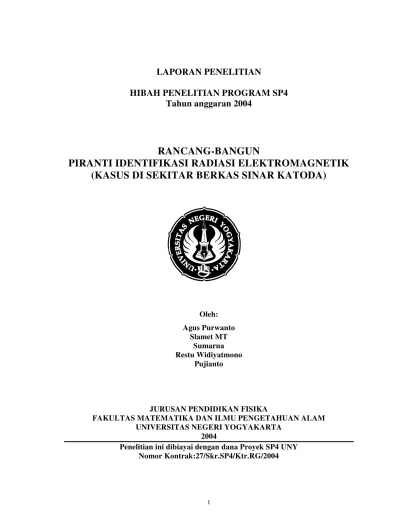

LAPORAN PENELITIAN
HIBAH PENELITIAN PROGRAM SP4
Tahun anggaran 2004
RANCANG-BANGUN
PIRANTI IDENTIFIKASI RADIASI ELEKTROMAGNETIK
(KASUS DI SEKITAR BERKAS SINAR KATODA)
Oleh: Agus Purwanto
Slamet MT Sumarna Restu Widiyatmono
Pujianto
JURUSAN PENDIDIKAN FISIKA
FAKULTAS MATEMATIKA DAN ILMU PENGETAHUAN ALAM UNIVERSITAS NEGERI YOGYAKARTA
2004
ABSTRAK
Tujuan dari penelitian ini adalah membuat piranti untuk menyelidiki
keberadaan dan sifat-sifat radiasi elektromagnetik (kasus di sekitar berkas sinar
katoda). Sifat-sifat radiasi elektromagnetik dibatasi pada intensitas dan orientasi arah.
Bagian-bagian pokok dari piranti tersebut adalah kumparan (yang dapat menangkap
radiasi elektromagnetik) dan penampil (display).
Sumber radiasi elektromagnet berupa sinar katoda yang bergerak lurus
dipercepat. Tegangan pemercepat diperoleh dari induktor Ruhmkorff. Radiasi
elektromagnetik ditangkap dengan menggunakan kumparan dari kawat berdiameter 1
mm, jumlah lilitan 100, dan jari-jari kumparan 15 cm. Intensitas radiasi teramati
sebagai beda tegangan diantara ujung-ujung kumparan (dalam orde milivolt).
Intensitas radiasi yang terukur tergantung pada jarak kumparan (sebagai sensor)
terhadap sumber radiasi, kuat arus berkas muatan yang dipercepat dan tegangan
pemercepat. Orientasi radiasi atau pola medan magnet, dan juga medan listrik, dapat
KATA PENGANTAR
Alhamdulillah, segala puji hanya untuk Allah. Kami bersyukur atas karunia
kesehatan dan kesempatan yang telah diberikan oleh Allah sehingga kami dapat
melakukan penelitian untuk mengetahui keberadaan radiasi elektromagnetik di sekitar
muatan yang bergerak dipercepat.
Setelah melakukan penelitian ini kami semakin menyadari bahwa kajian tentang
radiasi elektromagnetik yang dipancarkan oleh muatan yang bergerak dipercepat
merupakan bidang kajian yang sangat luas dan sangat rumit. Kerumitan tersebut diawali
dengan tidak tampaknya radiasi elektromagnetik, sehingga untuk mendeteksinya
diperlukan langkah-langkah yang bersifat deduktif. Keabsahan kesimpulan yang diperoleh
tergantung pada seberapa jauh kita bisa mengeliminasi faktor-faktor tak penting yang
mempengaruhi hasil pengukuran.
Kami berharap bahwa langkah awal ini dapat membuka jalan untuk
penelitian-penelitian lebih lanjut di bidang radiasi elektromagnetik. Harapan ini didasari keyakinan
bahwa bidang ini dapat menyediakan ajang berlatih bagi mahasiswa agar mereka terlatih
berpikir secara analitis dan kritis, disamping mereka dapat memperoleh pengalaman yang
sangat berharga di bidang instrumentasi.
DAFTAR ISI
HALAMAN JUDUL ... i
ABSTRAK ... ii
KATA PENGANTAR ... iii
DAFTAR ISI ... iv
BAB I: PENDAHULUAN A. Latar Belakang Masalah ……… 1
B. Rumusan Masalah ………. 1
C. Tujuan Penelitian ……….. 2
D. Manfaat Penelitian ……… 2
BAB II: KAJIAN PUSTAKA A. Radiasi Elektromagnet Dari Muatan Bergerak Lurus Dipercepat ……… 3
B. Kumparan Sebagai Sensor Radiasi Elektromagnet ……….. 4
BAB III: METODE PENELITIAN A. Lokasi Penelitian ………. 5
B. Prosedur Penelitian ……….. 5
BAB IV: HASIL PENELITIAN DAN PEMBAHASAN A. Hasil Penelitian ……… 8
B. Pembahasan ………. 9
BAB V: KESIMPULAN DAN SARAN A. Kesimpulan ……….. 11
B. Saran ……… 11
BAB I PENDAHULUAN
A. LATAR BELAKANG MASALAH
Beberapa fenomena alam mengindikasikan adanya radiasi energi ataupun
penggenerasian suatu kuantitas fisik. Medan magnetik dapat dijumpai di sekitar
muatan listrik yang bergerak (atau di sekitar kawat berarus). Elektron yang mengalami
peristiwa deeksitasi akan meradiasikan energi yang berupa gelombang
elektro-magnetik. Energi (terkait dengan frekuensi) gelombang elektromagnetik yang
diradiasikan pada peristiwa tersebut tergantung dari perbedaan antara tingkat energi
eksitasi dengan tingkat energi orbit stabil elektron. Muatan listrik yang mengalami
percepatan juga menghasilkan radiasi elektromagnetik.
Mengingat sejauh ini belum terlalu besar perhatian yang ditujukan pada upaya
untuk meneliti dan memahami radiasi elektromagnetik yang dipancarkan oleh muatan
yang bergerak dipercepat, maka kami memandang perlu untuk melakukan penelitian
di bidang tersebut. Hal ini didorong oleh keyakinan bahwa bidang elektrodinamika,
dalam hal ini khusus terkait dengan radiasi elektromagnetik, mampu menghasilkan
dan memicu penelitian-penelitian lain di bidang instrumentasi, misalnya, dan juga bisa
menjadi sarana bagi mahasiswa untuk berlatih berpikir kritis dan analitis.
B. RUMUSAN MASALAH
1. Seperti apakah model piranti (alat) yang dapat digunakan untuk mengidentifikasi
keberadaan radiasi elektromagnetik di sekitar berkas muatan yang dipercepat?
2. Dapatkah alat tersebut mengidentifikasi keberadaan radiasi elektromagnetik di
sekitar berkas muatan yang dipercepat dan dapat digunakan untuk mempelajari
C. TUJUAN
1. Merancang model piranti (alat) yang dapat digunakan untuk mengidentifikasi
keberadaan radiasi elektromagnetik di sekitar berkas muatan yang dipercepat.
2. Dengan piranti tersebut kemudian dapat dipelajari sifat-sifat radiasi
elektromagnetik yang telah teridentifikasi. Sifat-sifat tersebut terbatas pada
intensitas dan orientasi arah.
D. MANFAAT PENELITIAN
1. Mengetahui rancang-bangun alat yang dapat mendeteksi keberadaan radiasi
elektromagnetik yang dipancarkan oleh berkas muatan yang bergerak lurus
dipercepat.
2. Mengetahui besaran yang terkait dengan intensitas radiasi dan orientasi arah radiasi
elektromagnetik.
3. Memicu munculnya penelitian-penelitian di bidang radiasi elektromagnetik.
BAB II KAJIAN PUSTAKA
A. RADIASI ELKTROMAGNET DARI MUATAN BERGERAK LURUS DIPERCEPAT
Terkait dengan muatan listrik yang mengalami percepatan, dikenal suatu
potensial skalar dan potensial vektor yang dihasilkan oleh muatan yang bergerak yaitu
potensial Lienard-Wiechert. Potensial skalar () yang terkait dengan distribusi
muatan yang bergerak, pada titik dan pada waktu t, dinyatakan sebagai :
(,t) =
Solusi potensial skalar tersebut pada kasus muatan titik yang bergerak uniform
(lintasan lurus dan kecepatan konstan) pada suatu titik P dengan koordinat =
(,, ) menghasilkan potensial skalar dan potensial vektor berturut-turut adalah :
(,t) =
Sedangkan solusi potensial skalar dan potensial vektor yang dikenakan dalam kasus radiasi
pada muatan titik yang dipercepat menghasilkan formulasi untuk medan listrik dan medan
magnetik masing-masing sebagai berikut :
B (,t) = ruang yang dipancarkan oleh muatan yang bergerak lurus dipercepat sebagai berikut:
B. KUMPARAN SEBAGAI SENSOR RADIASI ELEKTROMAGNET
Untuk mendeteksi keberadaan radiasi elektromagnet yang dipancarkan oleh muatan
yang bergerak lurus dipercepat digunakan kumparan dengan 100 lilitan, dan jari-jari
kumparan 15 cm.
Jika terjadi perubahan fluks magnet pada kumparan karena adanya radiasi
elektromagnet dari muatan yang bergerak lurus dipercepat, maka akan timbul GGL
induksi pada ujung-ujung kumparan. GGL induksi ini akan diukur dengan
menggunakan voltmeter digital. Besar GGL induksi tergantung pada laju perubahan
fluks magnet.
Untuk laju perubahan konstan, besar GGL induksi dipengaruhi oleh orientasi arah
kumparan terhadap berkas muatan yang bergerak dipercepat. Dengan cara ini dapat
diketahui orientasi arah medan elektromagnet yang dihasilkan oleh muatan yang
bergerak dipercepat.
BAB III
METODE PENELITIAN
Lokasi Penelitian
Penelitian mengenai rancang bangun alat deteksi radiasi elektromagnetik pada berkas
elektron yang dipercepat lurus ini dilaksanakan di Laboratorium Elektronika dan
Instrumentasi pada Jurusan Pendidikan Fisika FMIPA UNY.
Prosedur Penelitian
Untuk tahap awal, merancang peralatan yang diperlukan untuk mengidentifikasi
radiasi elektromagnetik di sekitar berkas elektron yang dipercepat. Setelah melalui
uji-coba berbagai kemungkinan rancangan, maka ditemukan seperangkat peralatan yang
dimaksudkan, yaitu :
1. Sensor radiasi elektromagnetik yang berupa kumparan kawat tembaga (diameter
kawat 1 mm, 100 lilitan, dan diameter lilitan 15 cm dengan inti udara).
2. Sumber sinar katoda (berkas elektron) berupa induktor Ruhmkorff (elektron
mengalami percepatan pada lintasan lurus).
3. DVM (voltmeter digital).
Besaran yang diselidiki pada penelitian awal ini adalah intensitas radiasi dan
orientasinya. Kedua besaran tersebut terdeteksi dalam bentuk tegangan pada
ujung-ujung kumparan sensor. Tegangan tersebut dalam orde milivolt yang diukur dengan
voltmeter digital.
1. Pengukuran Intensitas Radiasi :
a. Sumber berkas elektron diletakkan pada posisi tertentu,
b. Sensor diletakkan dengan orientasi tertentu terhadap berkas elektron (normal
bidang kumparan sejajar berkas elektron),
c. Mengatur jarak anoda dan katoda, kuat arus dan tegangan pada keadaan
d. Mengubah-ubah jarak pusat sensor ke sumbu berkas elektron,
e. Mengukur tegangan yang timbul pada ujung-ujung kumparan pada setiap
jarak yang ditentukan.
Sudut Orientasi : Jarak Anoda – Katoda : Kuat Arus :
Tegangan :
No. Jarak (Cm) Tegangan (mV)
a. Sumber berkas elektron diletakkan pada posisi tertentu,
b. Sensor diletakkan dengan orientasi tertentu terhadap berkas elektron (normal
bidang kumparan sejajar berkas elektron), dan jarak tertentu,
c. Mengatur jarak anoda dan katoda, dan tegangan pada keadaan tertentu,
d. Mengubah-ubah kuat arus,
e. Mengukur tegangan yang timbul pada ujung-ujung kumparan pada setiap kuat
arus yang ditentukan.
Sudut Orientasi : Jarak Anoda – Katoda :
Jarak pusat sensor ke berkas elektron : Tegangan :
No. Kuat Arus (Putaran) Tegangan (mV)
a. Sumber berkas elektron diletakkan pada posisi tertentu,
b. Sensor diletakkan dengan orientasi tertentu terhadap berkas elektron (normal
bidang kumparan sejajar berkas elektron), dan jarak tertentu,
d. Mengubah-ubah tegangan pemercepat,
e. Mengukur tegangan yang timbul pada ujung-ujung kumparan pada setiap
tegangan yang ditentukan.
Jarak pusat sensor ke berkas elektron : Jarak Anoda – Katoda :
Kuat Arus : Sudut Orientasi :
No. Tegangan (Putaran) Tegangan (mV)
2. Pengukuran Orientasi Radiasi :
a. Sumber berkas elektron diletakkan pada posisi tertentu,
b. Sensor diletakkan dengan orientasi tertentu terhadap berkas elektron (normal
bidang kumparan sejajar berkas elektron), dan jarak tertentu,
c. Mengatur jarak anoda dan katoda, kuat arus dan tegangan pada keadaan
tertentu,
d. Mengubah-ubah orientasi (sudut) bidang sensor terhadap sumbu berkas elektron,
e. Mengukur tegangan yang timbul pada ujung-ujung kumparan pada setiap
sudut yang ditentukan.
Jarak pusat sensor ke berkas elektron : Jarak Anoda – Katoda :
Kuat Arus : Tegangan :
BAB IV
HASIL PENELITIAN DAN PEMBAHASAN
A. HASIL PENELITIAN
Besaran yang diukur pada penelitian ini adalah intensitas radiasi elektromagnet dan
orientasinya. Kedua besaran tersebut terdeteksi dalam bentuk tegangan pada
ujung-ujung kumparan sensor. Berikut ini adalah hasil pengukuran intensitas radiasi sebagai
fungsi dari jarak sensor terhadap sumber radiasi, kuat arus berkas elektron sebagai
sumber radiasi dan sebagai fungsi dari tegangan pemercepat berkas elektron.
Orientasi radiasi elektromagnet diselidiki dengan cara memutar sensor, yang berupa
kumparan dan dengan menggunakan diameter sensor sebagai sumbu putar, pada sudut
tertentu. Hasil pengukuran dapat dilihat pada tabel terakhir.
1. Pengukuran Intensitas Radiasi :
Ketergantungan terhadap jarak dari sumber : Sudut Orientasi : 0o
Jarak Anoda – Katoda : 0,5 cm Kuat Arus : 0 putaran (minimum) Tegangan : 0 putaran (minimum)
No. Jarak (Cm) Tegangan (mV)
1. 24 5,9
2. 34 2,4
3. 44 1,1
4. 54 0,5
5. 64 0,3
Ketergantungan terhadap kuat arus sumber berkas elektron : Sudut Orientasi : 0o
Jarak Anoda – Katoda : 0,5 cm
Jarak pusat sensor ke berkas elektron : 24 cm Tegangan : 0 putaran (minimum)
No. Kuat Arus (Putaran) Tegangan (mV)
3. 0,5 putaran 8,9 4. 1 putaran 25,4
Ketergantungan terhadap tegangan pemercepat berkas elektron : Jarak pusat sensor ke berkas elektron : 24 cm
Jarak Anoda – Katoda : 0,5 cm Kuat Arus : 0 putaran (minimum) Sudut Orientasi : 0o
No. Tegangan (Putaran) Tegangan (mV)
1. 0 putaran 6,0 2. 0,25 putaran 12,1 3. 0,5 putaran 15,3 4. 1 putaran 16,7
2. Pengukuran Orientasi Radiasi :
Jarak pusat sensor ke berkas elektron : 24 cm Jarak Anoda – Katoda : 0,5 cm
Kuat Arus : 0 putaran (minimum) Tegangan : 0 putaran (minimum)
No. Sudut (derajat) Tegangan (mV)
1. 0 6,0
2. 30 3,5
3. 60 2,5
4. 90 1,3
B. PEMBAHASAN
Data hasil penelitian menunjukkan bahwa:
1. Semakin jauh dari sumber radiasi, maka intensitas radiasi semakin kecil. Hal ini
ditunjukkan oleh semakin kecilnya tegangan di ujung-ujung kumparan jika
kumparan tersebut semakin jauh dari sumber radiasi. Untuk menjawab pertanyaan,
apakah intensitas radiasi berbanding terbalik dengan kuadrat jarak, masih
2. Semakin banyak elektron per satuan waktu yang melompat dari katoda ke anoda,
maka semakin besar intensitas radiasi elektromagnet. Perlu disampaikan bahwa
kami belum mengukur secara kuantitatif besar arus tersebut, namun secara
kualitatif diperoleh fakta yang sangat meyakinkan untuk menarik kesimpulan
seperti tersebut di atas. Di samping itu, eksperimen bisa diulang dengan posisi
tombol pengatur kuat arus yang sama untuk menghasilkan kesimpulan yang sama.
3. Semakin tinggi tegangan pemercepat berkas elektron, maka semakin besar
intensitas radiasi elektromagnet. Hal ini terkait dengan energi kinetik yang dimiliki
oleh berkas elektron; semakin tinggi tegangan pemercepat, semakin cepat gerak
elektron, semakin tinggi energi kinetik yang dimiliki elektron dan semakin besar
porsi energi yang berubah bentuk menjadi energi yang dibawa oleh radiasi
elektromagnet.
4. Orientasi kumparan dan seberapa besar tegangan yang terukur pada ujung-ujung
kumparan memberi gambaran awal tentang pola medan magnet, dan juga medan
listrik, pada radiasi elektromagnet yang dihasilkan oleh muatan yang bergerak
dipercepat. Masih diperlukan studi yang lebih mendalam untuk menentukan pola
medan listrik dan medan magnet dengan menggunakan sensor (kumparan) yang
BAB V
KESIMPULAN DAN SARAN
A. KESIMPULAN
Beberapa kesimpulan yang dapat diperoleh dari penelitian tentang rancang bangun
piranti identifikasi radiasi elektromagnetik (kasus di sekitar sinar katoda) adalah sebagai
berikut:
1. Radiasi elektromagnetik dapat dihasilkan dari berkas muatan bergerak lurus yang
dipercepat. Tegangan pemercepat diperoleh dari induktor Ruhmkorff.
2. Untuk mendeteksi radiasi elektromagnetik yang dihasilkan dapat digunakan
kumparan dengan kawat berdiameter 1 mm, jumlah lilitan 100, dan jari-jari
kumparan 15 cm. Intensitas radiasi teramati dalam bentuk beda tegangan (dalam
milivolt) diantara ujung-ujung kumparan.
3. Intensitas radiasi terukur tergantung pada:
a. jarak kumparan (sensor) dengan sumber radiasi
b. kuat arus berkas muatan yang dipercepat
c. tegangan pemercepat.
4. Orientas atau pola medan magnet, dan juga medan listrik, dapat diselidiki dengan
cara memutar kumparan.
B. SARAN
1. Penelitian ini dapat dikembangkan untuk menyelidiki frekuensi radiasi
elektromagnetik yang dipancarkan dengan menggunakan metode resonansi.
2. Selain variasi variabel sebagaimana telah dilakukan, penelitian ini dapat pula
dilengkapi dengan variasi variabel lain seperti :
a. Jarak antara anoda dan katoda pada sumber berkas elektron,
b. Tekanan gas di antara anoda dan katoda,
c. Kelembaban gas di antara anoda dan katoda,
DAFTAR PUSTAKA
1. Griffiths, David J., 1984, Introduction to Electrodynamics, Prentice-Hall of India, New Delhi, India.
