Bab 1
Pendahuluan
1.1 Latar Belakang
Air bersih merupakan kebutuhan pokok bagi setiap manusia, oleh sebab itu air yang diminum harus benar-benar bersih dan tidak terkontaminasi dengan zat-zat yang berbahaya bagi kesehatan. Masyarakat yang tinggal di daerah dekat pantai sangat sulit untuk mendapatkan air yang bersih, sehingga air bersih menjadi mahal. Sulitnya mendapat air bersih maka masyarakat yang tinggal di daerah dekat pantai terkadang mengonsumsi air yang mereka tidak tahu telah terkontaminasi zat yang berbahaya, sehingga menimbulkan berbagai macam penyakit bahkan menimbulkan kematian.
Air yang terkontaminasi oleh zat yang berbahaya menjadi tidak layak untuk dikonsumsi. Untuk mengatasi hal ini salah satunya dengan menjernihkan air yang kotor dengan destilasi air dengan memanfaatkan energi surya yang melimpah di daerah gersang tersebut. Untuk mengatasi masalah kekurang air layak konsumsi ini maka diciptakan alat destilasi air yang akan memisahkan kotoran yang ada di air sehingga menjadi air yang bersih dan layak untuk dikonsumsi.
Penelitian kali ini akan menggunakan alat destilasi air energi matahari jenisabsorberkain. Alat destilasi air memiliki dua komponen penting yaitu
absorberdan penutup kaca.Absorberberfungsi sebagai tempat air kotor yang
akan didestilasi sekaligus sebagai penyerap energi matahari yang nanti akan membantu proses penguapan. Penutup kaca berfungsi sebagai tempat pendinginan yang mempercepat proses pengembunan yang sekaligus menjadi tempat pengembunan uap air dimana setelah air menguap maka embun akan menempel pada penutup kaca. Pada penelitian ini pendingin kaca menggunakan jenis spray. Pada percobaan sebelumnya diperoleh efisiensi sebesar 46,35 % dengan hasil air destilasi 2,39 L/m2.hari (Dwi, 2011). Efisiensi yang diperoleh tidak maksimal, karena pendinginan spray tidak dapat menurunkan temperatur kaca secara baik dan merata.
Unjuk kerja dari alat destilasi energi surya dapat diukur dari efisiensi yang dihasilkan. Banyak faktor yang mempengaruhi efisiensi dari alat destilasi air energi surya diantaranya yaitu keefektifan absorber dalam menyerap panas, keefektifan kaca dalam mengembunkan uap air, jumlah massa air di alat destilasi, dan temperatur awal air yang masuk kedalam destilator. Absorber yang digunakan harus memilki absorbtivitas energi surya yang baik. Untuk meningkatkan absorbtivitas pada umumnya digunakan absorber berwarna hitam. Penutup kaca tidak boleh terlalu panas, karena jika temperatur kaca terlalu tinggi maka uap air akan sulit untuk mengembun di dinding kaca maka pada penelitian ini penutup kaca akan menggunakanspray untuk mendinginkan penutup kaca. Air yang masuk kedalam destilator diusahakan memiliki temperatur yang tinggi untuk mempercepat proses penguapan. Semakin cepat proses penguapan maka air hasil destilasi akan semakin banyak dan efisiensi dari alat destilasi energi surya juga akan
meningkat maka pada penelitian ini akan digunakan alat penukar kalor (APK) yang dimanfaatkan untuk menaikkan temperatur air sebelum masuk ke dalam absorber kain.
Permasalahan dari alat destilasi air energi surya jenis absorber kain saat ini yaitu rendahnya efisiensi yang dihasilkan. Penelitian ini akan meneliti pengaruh debit pendinginan kaca, dan penggunaan alat penukar kalor (APK). APK akan menggunakan jenis aliran searah. Pada APK jenis ini diharapkan bahwa temperatur air buangan spray akan membuang kalor ke air masukan absorber sehingga air yang masuk ke absorber akan memiliki temperatur yang lebih tinggi.
1.2 Identifikasi Masalah
Pada latar belakang telah dijelaskan bahwa unjuk kerja alat destilasi dipengaruhi oleh dua faktor yaitu penguapan dan pengembunan. Dapat disimpulkan bahwa semakin besar penguapan dan pengembunan maka akan menghasilkan air destilasi yang lebih banyak. Agar penguapan dan pengembunan semakin membesar, digunakan pendingin kaca dan APK. Pendingin kaca digunakan untuk menurunkan temperatur kaca agar pengembunan lebih cepat, dan APK digunakan untuk menaikkan temperatur air yang akan masuk ke absorber agar penguapan lebih cepat.
1.3 Rumusan Masalah
Rumusan masalah pada penelitian ini akan meneliti efek dari debit aliran pendingin kaca pada unjuk kerja dan temperatur air masukan dengan memanfaatkan energi panas air pendingin kaca menggunakan APK.
1.4 Batasan Masalah
Batasan masalah dari penelitian ini adalah: 1. Luasan destilator sebesar 0,49 m2 .
2. Nilai emisifitas (ԏα) dari alat sebesar 0,81.
3. Pengujian dilakukan selama 2 jam untuk setiap variasi. 4. Laju aliran air dianggap konstan.
5. Temperatur absorber dianggap sebagai temperatur air yang akan didistilasi.
6. Temperatur pada luasan kaca dianggap merata. 7. Temperatur pada luasan absorber dianggap merata. 8. Energi panas dari lampu pada setiap pengujian sama.
1.5 Tujuan Penelitian
Tujuan dari penelitian ini adalah sebagai berikut
1. Untuk menganalisis efek pendinginan kaca terhadap unjuk kerja dengan fluida pendingin air,
2. Untuk menganalisis efek dari penggunaan APK.
1.6 Manfaat Penelitian
Manfaat dari penelitian ini adalah menambah kepustakaan tentang efek pendinginan kaca pada distilasi air jenis absorber kain dan efek dari penggunaan APK yang dapat digunakan sebagai referensi bagi peneliti sejenis berikutnya.
Bab 2
Tinjauan Pustaka
2.1 Landasan Teori
Distilasi merupakan proses penjernihan air kotor menjadi air
bersih. Pada distilasi, terdapat dua proses utama, yaitu penguapan dan
pengembunan. Perbedaan temperatur menjadi faktor utama agar kedua
proses tersebut dapat berlangsung.
Proses tersebut berlangsung secara berurutan, berawal dari energi
panas yang masuk ke dalam alat distilasi dan memanaskan absorber yang
berisi air, sehingga lapisan air kotor diatas absorber akan menguap
kemudian berubah fase menjadi embun dan menempel pada kaca penutup,
sedangkan kotoran tidak ikut menguap. Proses penguapan dan pengembunan
yang meningkat akan menghasilkan unjuk kerja yang maksimal.
Alat penukar kalor (APK) adalah alat bantu yang digunakan untuk
memindahkan energi panas dari fluida panas ke fluida yang dingin. Banyak
sekali pengaplikasian alat penukar kalor (APK) yang digunakan dalam
kehidupan sehari-hari, seperti condenser atau evaporator pada AC, radiator
pada mobil, dll.
Pada eksperimen ini APK digunakan untuk membantu
mempercepat proses pemanasan air. Diharapkan air dapat panas sebelum
masuk ke absorber dan mempercepat proses penguapan.
(A)
(B)
Gambar 2.1 Alat Penukar Kalor A (Tampak Luar) dan B (Tampak Dalam)
Pada Gambar 2.1 warna merah menandakan bahwa temperatur air
panas yang berasal dari sisa air spray, nantinya akan dimanfaatkan untuk
membantu menaikkan temperatur air masukan ke absorber yang berwarna
biru.
Efektivitas dari APK yaitu perbandingan perpindahan panas aktual
dengan panas maksimum yang dapat dipindahkan. Secara matematis
dituliskan sebagai berikut (Pane, 2014):
Ɛ = = .( . )
.( . )=
.( . . )
.( . . ) (1)
= ! × # $%& ' = !' × # (2)
( = '= !' × #' → %*%+,-% ' < (3)
( = = ! × # → %*%+,-% < ' (4)
Dengan Ɛ adalah efektivitas penukar panas (%). ṁh dan ṁc adalah
debit air panas dan dingin yang mengalir didalam penukar panas
(liter/detik). Ch adalah kapasitas panas air panas (J/kg.℃). Cc adalah
kapasitas panas air dingin (J/kg.℃). Th.in adalah temperatur air panas masuk
APK (℃). Th.out adalah temperatur air panas keluar APK (℃). Tc.in adalah
temperatur air dingin masuk APK (℃). Tc.out adalah temperatur air dingin
keluar APK (℃).

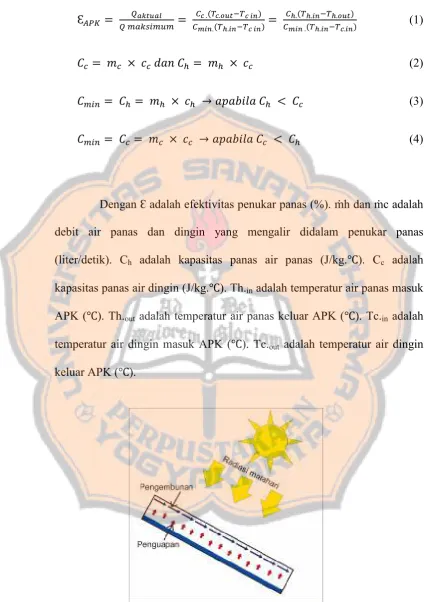

Gambar 2.2 Skema Energi Panas Dalam Alat Distilasi
Distilasi dengan energi surya memiliki beberapa faktor yang sangat
mempengaruhi diantaranya yaitu radiasi, penguapan dan pengembunan.
Radiasi adalah perpindahan panas yang tidak memerlukan perantara dalam
memindahkan panas dari suatu benda ke benda lain. Pada alat distilasi air
energi surya memanfatkan panas dari radiasi matahari sebagai energi panas
untuk memanasi destilator seperti ditunjukkan di Gambar 2.2. Radiasi dari
matahari yang diterima bumi pada bagian luar atmosfer bumi adalah 1353
W/m2. Tidak semuanya energi panas dari matahari akan sampai ke
permukaan bumi. Radiasi dari matahari khususnya radiasi ultraviolet akan di
serap oleh ozon dan radiasi inframerah akan diserap oleh karbon dioksida
dan uap air.
Radiasi matahari yang masuk ke permukaan bumi ada dua macam
yaitu radiasi sorototan dan radiasi sebaran (Arismunandar, 1995). Konveksi
merupakan perpindahan panas yang disertai dengan berpindahnya zat
penghantar panas. Terjadinya perpindahan panas secara konveksi kerana
perbedaan temperatur antara dua medium. Perpindahan panas antara air di
absorber dan kaca penutup secara konveksi mengakibatkan udara di antara
air di absorber dan kaca penutup menjadi panas. Panasnya udara di dalam
destilator mengakibatkan terjadinya penguapan pada air di absorber.
Penguapan adalah proses perubahan fase dari cair menjadi uap.
Penguapan dapat ditingkatkan dengan menaikkan temperatur dari fluida cair.
Selain dengan menaikkan temperatur, penguapan dapat ditingkatkan dengan
permukaan fluida cair dan memperkecil tekanan di atas permukaan fluida
cair.
Pengembunan atau kondensasi adalah perubahan fase dari uap air
menjadi embun. Kondensasi terjadi ketika uap air didinginkan sehingga
menjadi embun, tetapi juga dapat terjadi ketika uap air diberikan tekanan.
Embun yang telah terkondensasi dari uap air disebut kondensat. Untuk
meningkatkan pengembunan yaitu dengan mendinginkan kaca penutup.
Pendinginan kaca dapat dilakukan dengan air atau udara. Pada
pendinginan air, dapat dilakukan dengan metode spray (Gambar 2.3).
Metode spray, memiliki kelemahan yaitu luasan kontak air pada kaca yang
kecil, sehingga waktu kontak air pada kaca menjadi lebih cepat. Hal ini
mengakibatkan dalam mendinginkan kaca membutuhkan waktu yang lebih
lama. Pendinginan yang lama akan berdampak pada proses pengembunan
yang rendah.
Gambar 2.3 Aliran pendingin spray Pipa spray
Aliran air pendingin
Gambar 2.3 merupakan bentuk pendinginan air menggunakan
spray. Terlihat bahwa luasan kontak air pada kaca penutup menjadi lebih
besar, sehingga waktu kontak air pada kaca menjadi lebih lama. Waktu
kontak air pada kaca yang lebih lama akan mempengaruhi proses
pengembunan menjadi lebih baik.
Efisiensi alat distilasi energi matahari (η) merupakan perbandingan
antara jumlah energi matahari yang digunakan dalam proses penguapan air
dengan jumlah energi panas lampu inframerah yang datang selama waktu
pemanasan (Arismunandar, 1995).
0 = 1 4 1 '23
5 5 1 67 8 100% (5)
dengan m adalah hasil air distilasi (kg), hfg adalah panas laten air
(J/kg), Ac adalah luasan alat distilasi (m2), GTmatahari adalah energi panas
lampu inframerah (W/m2) dan dt adalah lama waktu pemanasan (detik).
Proses penguapan dari absorber menuju kaca dapat dicari dengan
persamaan Darcy Weishbach:
! 8 ℎ=> = ? @ = 16.27810 D8 ? E(F 8G H IG H I 8 1000 J !L K (6)
dengan quap adalah laju penguapan air ke permukaan kaca (W/m2),
qkonv adalah laju perpindahan panas secara konveksi (W/m2), Pw adalah
tekanan parsial uap (Pa), Pc adalah tekanan parsial udara (Pa), Tw adalah
temperatur absorber (K), Tc adalah temperatur kaca (K).
Laju perpindahan panas secara konveksi (qkonv) dapat dicari dengan
persamaan:
? E(F = 8.84810 O8 PQR +KTU.V1WXH Y H8RZ[ \ Y
8 QR J !L K (7) dengan ΔT (delta T) adalah perbedaan temperatur absorber dengan
kaca (°C).
Laju perpindahan panas secara radiasi (qrad) dapat dihitung
berdasar persamaan :
?] 6 = 5,67 8 10 WW 8 0,9 8 (RZO− R#O) 8 1000 J !L K (8)
Laju perpindahan panas total (qtotal) merupakan penjumlahan dari
qkonveksi, qradiasi dan quap dari air ke kaca (W/m2):
?7E7 b = ? @+ ? E(F+ ?] 6 J !L K (9)
Terdapat juga faktor yang mempengaruhi qkonv, yaitu hkonveksi, yang
merupakan koefisien konveksi (W/m2°C), dapat dilihat pada persamaan :
ℎ E(F = 8.84810 O8 PRZ − R# +KTU.V1WXH Y H8RZ[ \ Y
J !L K° (10)
2.2 Penelitian Terdahulu
Penelitian menggunakan pendingin spray memperoleh hasil air
distilasi sebesar 3,6 kg/m2.hari (Agboola, 2016). Penggunaan jenis absorber
kain dengan berpendingin spray akan memperoleh hasil air distilasi sebesar
1,7 kg/m2.hari dilakukan di India (Rai, 2013) dan 2,39 kg/m2.hari dilakukan
di Indonesia (Dwi, 2011). Penelitian mengenai peningkatan efisiensi dari
sistem STEG (Solar Thermoelectric Generation) berpendingin spray,
memperoleh efisiensi terbaik sebesar 31,3% dengan debit kain 0,35 L/min
(Ge, 2018).
Efek pendinginan kaca pada distilasi air jenis absorber kain
menggunakan lampu yang memiliki energi panas sebesar 384 W/m2 dengan
luasan alat 0,89 m2 . Pada kondisi volume air pendingin kaca disetiap sekat
500 ml dihasilkan rata-rata temperatur kaca dan temperatur absorber selama
2 jam sebesar 48,50 oC dan 55,25 oC. Dihasilkan air distilasi sebanyak 0,101
kg/m2 dengan efisiensi 11 %. Pada kondisi volume air pendingin kaca 500
ml menghasilkan air distilasi yang sedikit selama 2 jam. Hal ini dikarenakan
energi panas total dari air ke kaca yang dihasilkan destilator sebesar 84
W/m2 (Agung, 2018).
Penelitian ini ingin mengetahui efek pendinginan kaca dan alat
penukar kalor terhadap unjuk kerja alat distilasi air energi surya. Penelitian
tersebut bertujuan untuk menganalisis efek dari aliran pendinginan kaca,
debit aliran pendingin kaca dan penggunaan alat penukar kalor (APK)
terhadap unjuk kerja alat disti1lasi air energi surya jenis absorber kain.
Dihasilkan unjuk kerja dengan hasil distilasi sebesar 0,091 kg/m2.2 jam
dengan efisiensi 10,9 %. Pada kondisi menggunakan APK terjadi
peningkatan kinerja dari alat distilasi. Terjadi peningkatan hasil distilasi 42
sebesar 0,055 kg/m2 dengan efektivitas APK 59 % (Roni, 2018)
2.3 Hipotesis
Dengan menggunakan air pendingin kaca dan APK dapat
dihasilkan air destilasi yang lebih banyak. Air pendingin kaca digunakan
digunakan untuk menaikkan temperatur air di absorber agar penguapan lebih
cepat. Pada kondisi penguapan dan pengembunan yang lebih cepat maka
akan dihasilkan air destilasi yang lebih banyak dan diharapkan efisiensi alat
destilasi semakin baik.
Bab 3
Metode Penelitian
3.1 Metode Penelitian

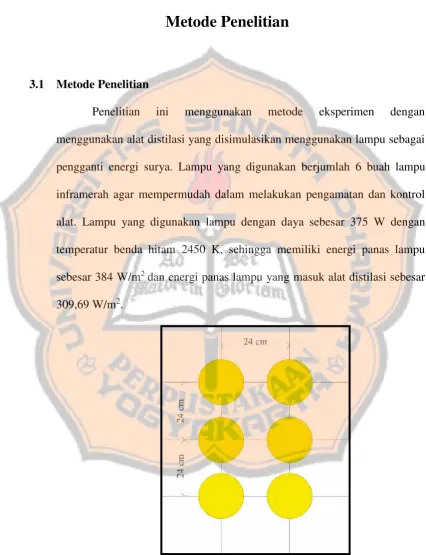

Penelitian ini menggunakan metode eksperimen dengan menggunakan alat distilasi yang disimulasikan menggunakan lampu sebagai pengganti energi surya. Lampu yang digunakan berjumlah 6 buah lampu inframerah agar mempermudah dalam melakukan pengamatan dan kontrol alat. Lampu yang digunakan lampu dengan daya sebesar 375 W dengan temperatur benda hitam 2450 K, sehingga memiliki energi panas lampu sebesar 384 W/m2dan energi panas lampu yang masuk alat distilasi sebesar 309,69 W/m2.
Gambar 3. 1 Skema posisi lampu inframerah
3.2 Skema dan Spesifikasi Alat
Gambar 3. 2 Alat distilasi absorber kain

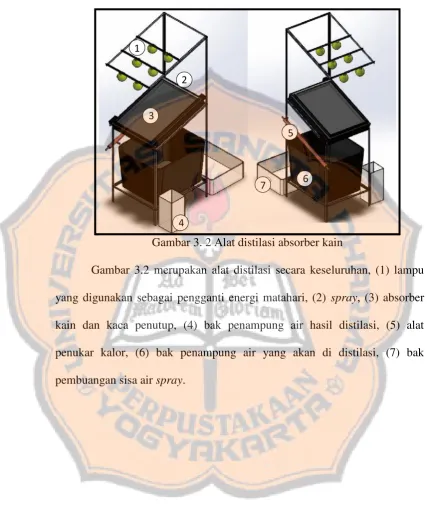

Gambar 3.2 merupakan alat distilasi secara keseluruhan, (1) lampu yang digunakan sebagai pengganti energi matahari, (2) spray, (3) absorber kain dan kaca penutup, (4) bak penampung air hasil distilasi, (5) alat penukar kalor, (6) bak penampung air yang akan di distilasi, (7) bak pembuangan sisa airspray.
1
2
3
4
7 6
5
Gambar 3. 3 Skema alat distilasi absorber kain
Gambar 3.3 menunjukkan skema alat distilasi dimana (1) merupakan bak penampung air kotor, (2) merupakan katup pengukur debit yang mengalir, (3) merupakan alat penukar kalor, (4) merupakan absorber kain, (5) merupakan bak penampung air hasil distilasi, (6) merupakan bak penampun air sisa distilasi, (7) merupakan bak penampung air sisa dari alat penukar kalor, (8) merupakan penampung air spray, (9) merupakan alat
spray, (10) merupakan aliran masuk ke absorber kain
Penelitian ini menggunakan alat distilasi air jenisabsorberkain yang terbuat dari kayu dengan ketebalan 12 mm.Absorber kain terbuat dari karet dan memiliki ukuran panjang x lebar sebesar 81 cm x 61 cm, sehingga luasan absorber sebesar 0,49 m2. Kaca penutup memiliki panjang 82 cm x lebar 62 cm dengan ketebalan 3 mm.

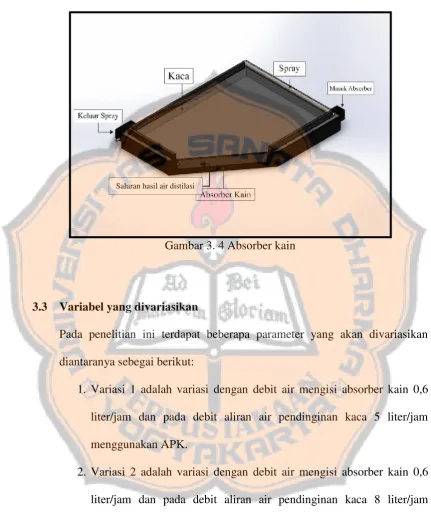

Gambar 3. 4 Absorber kain
3.3 Variabel yang divariasikan
Pada penelitian ini terdapat beberapa parameter yang akan divariasikan diantaranya sebegai berikut:
1. Variasi 1 adalah variasi dengan debit air mengisi absorber kain 0,6 liter/jam dan pada debit aliran air pendinginan kaca 5 liter/jam menggunakan APK.
2. Variasi 2 adalah variasi dengan debit air mengisi absorber kain 0,6 liter/jam dan pada debit aliran air pendinginan kaca 8 liter/jam menggunakan APK.
3. Variasi 3 adalah variasi dengan debit air mengisi absorber kain 0,6 liter/jam dan pada debit aliran air pendinginan kaca 10 liter/jam menggunakan APK.
Saluran hasil air distilasi
4. Variasi 4 adalah variasi dengan debit air mengisi absorber kain 1 liter/jam dan pada debit aliran air pendinginan kaca 10 liter/jam menggunakan APK.
5. Variasi 5 adalah variasi dengan debit air mengisi absorber kain 1,3 liter/jam dan pada debit aliran air pendinginan kaca 10 liter/jam menggunakan APK.
Parameter yang diukur
Parameter yang diukur saat melakukan penelitian pada alat destilasi air energi surya jenis absorber kain :
1. TW(°C) : Temperatur air di absorber (temperatur absorber). 2. TC(°C) : Temperatur kaca.
3. T1(°C) : Temperatur keluar kain.
4. T2(°C) : Temperatur masuk kain / keluar dari APK (dingin). 5. T3(°C) : Temperatur keluar dari APK (panas).
6. T4(°C) : Temperatur masuk ke APK (dingin).
7. T5(°C) : Temperatur keluarspray/ Masuk ke APK (panas) 8. T6(°C) : Temperatur masukspray
9. Ta (°C) : Temperatur udara sekitar. 10. GT : Energi panas lampu (W/m2) 11. md : Kenaikan hasil air destilasi
3.4 Alat ukur yang digunakan
Adapun alat ukur yang digunakan pada penelitian ini adalah :
1. Solar Meteradalah alat ukur yang digunakan untuk mengukur besarnya
energi panas matahari dalam satuan W/m2.
2. Microcontroller Arduino digunakan untuk pengambilan data selama
penelitian dengan cara kerja menangkap sinyal dan mencatat dalam bentuk data.
3. Dallas Semiconductor Temperatur Sensor (TDS) digunakan untuk
mengukur temperatur absorber, temperatur kaca, temperatur air masuk dan temperatur air keluar.
4. Electrical Tape Sensor (E-tape) digunakan untuk membaca dan
mengetahui kenaikan hasil air distilasi.
5. Gelas ukur digunakan untuk menghitung hasil air destilasi yang dihasilkan
6. Stopwatch digunakan untuk menentukan laju aliran yang digunakan
pada setiap variasi per menitnya.
3.5 Langkah Penelitian
Langkah-langkah yang dilakukan pada penelitian ini adalah : a. Menyiapkan alat destilasi kain, air, sensor, serta lampu.
b. Menyiapkan tempat penampungan air hasil destilasi dan juga tempat penampuang air buangan dari APK yang tidak terpakai.
c. Menyiapkan sensor untuk mengukur temperatur pada alat destilasi.
d. Mengatur debit aliran Variasi 1 yaitu pada bak sebesar 0,6 liter/jam dan
padaspraysebesar 5 liter/jam
e. Lampu dihidupkan dan data mulai tercatat selama 2 jam. Pengambilan data akan secara otomatis setiap 10 detik dan tercatat menggunakan solar meter.
f. Mengulang langkah (d dan e ) dengan variasi 2 yaitu pada bak sebesar 0,6 liter/jam dan padaspraysebesar 8 liter/jam
g. Mengulang langkah (d dan e ) dengan variasi 3 yaitu pada bak sebesar 0,6 liter/jam dan padaspraysebesar 10 liter/jam
h. Mengulang langkah (d dan e ) dengan variasi 4 yaitu pada bak sebesar 1 liter/jam dan padaspraysebesar 10 liter/jam
i. Mengulang langkah (d dan e ) dengan variasi 5 yaitu pada bak sebesar 1,3 liter/jam dan padaspraysebesar 10 liter/jam
3.6 Langkah dan analis data
Analisi data dilakukan dengan 2 langkah, yaitu :
1. Menganalisis efek laju aliran pendingin pada unjuk kerja, dengan debit air pendingin sebanyak 5 liter/jam, 8 liter/jam, dan 10 liter/jam.
2. Menganalisis efek temperatur air masukan dengan memanfaatkan energi panas air spray menggunakan APK dengan debit air sebanyak 0,6 liter/jam, 1 liter/jam, dan 1,3 liter/jam.
Bab 4
Hasil dan Pembahasan
4.1 Hasil Penelitian
Pada saat melakukan penelitian didapatkan rata-rata energi lampu yang terukur sebesar 384 W/m2 . Data pengukuran alat distilasi air energi surya jenis absorber kain disajikan pada Tabel 4.1 sampai Tabel 4.5.
Tabel 4. 1 Data Penelitian Pada Variasi 1
Menit
Temperatur
Absorber Kaca Kain APK Spray sekitar
keluar masuk keluar masuk keluar masuk
Tw (°C) Tc 100 72,5 65,1 38,3 37,7 37,2 34,9 47,9 28,5 30,1 110 72,8 65,5 37,5 38,0 37,3 35,0 48,2 28,7 30,2 120 73,2 66,0 36,3 38,1 37,5 35,1 48,6 28,8 28,9
Tabel 4. 2 Data Penelitian Pada Variasi 2
Menit
Temperatur
Absorber Kaca Kain APK Spray sekitar
keluar masuk keluar masuk keluar masuk
Tw (°C) Tc 100 70,7 51,1 40,7 38,0 38,3 35,5 46,4 29,5 28,1 110 70,7 51,1 39,1 38,1 38,1 35,4 46,4 29,5 28,0 120 70,9 51,7 37,5 38,3 38,3 35,5 46,7 29,5 27,9
Tabel 4. 3 Data Penelitian Pada Variasi 3
Menit
Temperatur
Absorber Kaca Kain APK Spray sekitar
keluar masuk keluar masuk keluar masuk
Tw (°C) 100 70,4 65,6 45,9 36,7 36,1 34,4 42,1 28,3 28,0 110 71,0 65,7 46,0 37,1 36,5 34,6 42,4 28,4 28,0
120 71,4 65,9 46,0 37,4 36,8 34,5 43,0 28,5 28,0
Tabel 4. 4 Hasil Penelitian Variasi 4
Menit
Temperatur
Absorber Kaca Kain APK Spray sekitar
keluar masuk keluar masuk keluar masuk
Tw (°C) 100 69,0 63,3 46,1 37,5 37,0 34,5 43,3 29,1 29,0
110 69,4 64,0 46,3 37,7 37,3 34,9 43,4 29,3 28,9 120 69,9 64,4 46,2 37,8 37,3 35,0 43,8 29,3 28,9
Tabel 4. 5 Hasil Penelitian Variasi 5
Menit
Temperatur
Absorber Kaca Kain APK Spray sekitar
keluar masuk keluar masuk keluar masuk
Tw (°C)
100 64,6 46,8 42,2 36,9 36,0 33,4 41,1 28,5 28,8 110 65,1 47,2 41,7 37,1 36,2 33,6 41,2 28,7 33,6 120 65,9 45,7 41,8 37,2 36,3 33,7 41,5 28,8 28,9
Hasil perhitungan qkonv, quap, qrad, qtotal, hkonv, m dan energi konveksi pada variasi 1 sampai 5 menggunakan Persamaan
(1), (2), (3), (4), (5) dan (6) dapat dilihat pada Tabel 4.6 sampai 4.10.
Tabel 4. 6 Hasil perhitungan variasi 1
Menit ke
T. Absorber
T.
Kaca Δ T qkonv quap qradiasi qtotal hkonv G md
η
90 71,5 64,8 5,3 10,1 198,4 41,7 250,2 1,7 309,7 0,080 64% 10,1
100 72,5 65,1 5,5 10,6 212,8 43,6 267,0 1,7 309,7 0,088 69% 10,6
110 72,8 65,5 5,7 11,3 230,4 45,1 286,7 1,8 309,7 0,105 74% 11,3
120 73,2 66,0 5,8 11,3 231,4 46,2 288,9 1,8 309,7 0,063 75% 11,3
Menit ke
T. Absorber
T.
Kaca Δ T qkonv quap qradiasi qtotal hkonv G md
rata-rata
70 68,8 48,6 17,6 9,4 132,6 125,2 267,1 0,5 309,7 0,095 43% 9,4
80 69,9 53,3 17,5 10,5 155,8 125,3 291,6 0,6 309,7 0,082 50% 10,5
90 70,8 53,6 17,4 12,2 187,6 126,0 325,8 0,7 309,7 0,114 61% 12,2
100 70,7 51,1 17,7 13,3 207,2 128,3 348,8 0,7 309,7 0,099 67% 13,3
110 70,7 51,1 17,8 13,9 218,7 130,2 362,8 0,7 309,7 0,086 71% 13,9
120 70,9 51,7 18,0 14,6 231,6 131,6 377,7 0,8 309,7 0,096 75% 14,6
Ϯϲ
Menit ke
T. Absorber
T.
Kaca Δ T qkonv quap qradiasi qtotal hkonv G md tiap 10 menit
70 68,6 63,9 3,0 10,1 187,8 22,8 220,8 3,0 309,7 0,102 61% 10,1
80 69,1 64,9 3,1 10,3 193,8 24,1 228,2 3,0 309,7 0,060 63% 10,3
90 69,9 65,3 3,3 10,9 209,2 25,6 245,7 3,0 309,7 0,086 68% 10,9
100 70,4 65,6 3,4 12,2 238,6 26,9 277,6 3,2 309,7 0,129 77% 12,2
110 71,0 65,7 3,6 12,3 243,7 28,4 284,4 3,1 309,7 0,076 79% 12,3
120 71,4 65,9 3,8 12,2 245,0 29,7 287,0 3,1 309,7 0,067 79% 12,2
rata-rata
Ϯϳ
Menit ke
T. Absorber
T.
Kaca Δ T qkonv quap qradiasi qtotal hkonv G md tiap 10 menit
60 66,2 56,9 7,6 10,7 153,2 55,3 219,2 1,3 309,7 0,071 49% 10,7
70 67,2 59,9 7,6 12,0 183,4 55,5 251,0 1,5 309,7 0,093 59% 12,0
80 68,0 61,9 7,4 12,4 196,1 54,5 263,0 1,7 309,7 0,073 63% 12,4
90 68,5 62,5 7,2 12,7 207,0 53,8 273,4 1,7 309,7 0,075 67% 12,7
100 69,0 63,3 7,1 13,9 237,0 52,9 303,9 2,0 309,7 0,130 77% 13,9
110 69,4 64,0 6,9 14,1 245,7 52,1 312,0 2,1 309,7 0,086 79% 14,1
120 69,9 64,4 6,8 13,9 245,6 51,5 311,0 2,1 309,7 0,063 79% 13,9
rata-rata
Ϯϴ
Menit ke
T. Absorber
T.
Kaca Δ T qkonv quap qradiasi qtotal hkonv G md
rata-rata
50 62,0 45,1 14,8 9,6 103,9 101,2 214,7 0,6 309,7 0,054 34% 9,6
60 63,0 46,0 15,2 11,8 135,3 104,7 251,8 0,7 309,7 0,075 44% 11,8
70 63,6 46,5 15,4 14,1 167,0 107,3 288,4 0,8 309,7 0,091 54% 14,1
80 63,6 46,7 15,6 14,6 175,4 109,2 299,1 0,9 309,7 0,060 57% 14,6
90 63,9 46,8 15,8 15,2 185,1 110,8 311,1 0,9 309,7 0,067 60% 15,2
100 64,6 46,8 16,0 16,7 207,0 112,6 336,3 1,0 309,7 0,103 67% 16,7
110 65,1 47,2 16,2 17,5 219,8 114,3 351,5 1,0 309,7 0,089 71% 17,5
120 65,9 45,7 16,5 17,4 219,8 117,0 354,1 1,0 309,7 0,056 71% 17,4
Ϯϵ
VARIASI T1 T2 T3 T4 ch cc Ch Cc AKTUAL AKTUAL Qmaks Ɛ
ᵒC ᵒC ᵒC ᵒC kj/kg.oc kj/kg.oc kj/s.oc kj/s.oc W W W %
1 44.57 35.29 34.08 35.55 4.17 4.17 0.0029 0.0003 4.26 3.22 -30.35 3%
2 42.85 35.73 34.25 35.54 4.17 4.17 0.0046 0.0003 6.00 2.48 39.84 14%
3 38.96 34.13 33.49 34.60 4.17 4.17 0.0058 0.0003 6.40 1.68 31.64 19%
4 40.25 35.23 33.67 35.71 4.17 4.17 0.0007 0.0006 -0.23 2.90 -2.42 28%
5 38.54 34.41 32.81 35.12 4.17 4.17 0.0058 0.0008 -13.37 3.11 23.89 5%
ϯϬ
4.3 Analisi data
Dari hasil perhitungan unjuk kerja alat destilasi absorber kain air energi matahari, dapat dianalisis menggunakan Gambar 4.1 sampai dengan Gambar 4.16.
Gambar 4.1 Efek laju aliran pendingin terhadap efisiensi
Gambar 4.2 Efek laju aliran pendingin terhadap hasil destilasi
0.350 0.350
Variasi 1 Variasi 2 Variasi 3
H
Variasi 1 Variasi 2 Variasi 3
Gambar 4.1 dapat dilihat bahwa variasi 1 menghasilkan air destilasi sebanyak 0,350 liter, kemudian pada variasi 2 menghasilkan air destilasi sebanyak 0,350 liter, dan variasi 3 menghasilkan air destilasi sebanyak 0,370 liter dimana pengambilan data masing-masing variasi dilakukan selama 2 jam. Maka dapat kita simpulkan bahwa dengan bertambahnya debit pendingin kaca maka hasil air destilasi dapat bertambah banyak karena proses pengembunan menjadi semakin cepat. Dilihat dari Gambar 4.2 terlihat bahwa hasil air destilasi variasi 1 dan variasi 2 sama tetapi proses yang berjalan sedikit berbeda karena debit spray variasi 2 lebih banyak maka butuh waktu lebih untuk memanaskan absorber, kemudian hasil air destilasi paling banyak pada variasi 3.
Gambar 4. 3 Efek laju aliran pendingin terhadap efisiensi
75% 75%
Variasi 1 Variasi 2 Variasi 3
Gambar 4. 4 Efek laju aliran pendingin terhadap efisiensi
Gambar 4.3 dapat dilihat pada variasi 1 menghasilkan efisiensi sebesar 75%, kemudian variasi 2 sebesar 75%, dan variasi 3 menghasilkan efisiensi sebesar 79%. Dengan debit spraypada variasi 1 sebesar 5 liter, debit
spray pada variasi 2 sebesar 8 liter, dan debit spraypada variasi 3 sebesar 10
liter, dimana ketiga variasi ini menggunakan debit kain pada absorber sebesar 0,6 liter. Semakin tinggi debit spray yang diberikan maka penutup kaca akan semakin cepat dingin dan proses pengembunan semakin cepat. Dapat dilihat dari Gambar 4.4 dimana kenaikan efisiensi yang terbaik ada pada variasi ke 3, kenaikan efisiensi cenderung stabil dan semakin meningkat.
0%
Menit ke Menit ke Menit ke
Gambar 4. 5Efek laju aliran pendingin terhadap Δ T
Gambar 4. 6Efek laju aliran pendingin terhadap Δ T
Gambar 4.5 perbedaan temperatur (Δ T) pada variasi 1 adalah 5,80°C,
kemudian perbedaan temperatur (Δ T) pada variasi 2 adalah 17,95 °C, dan
perbedaan temperatur (Δ T) pada variasi 3 adalah 3,76°C. Perbedaan
temperatur (Δ T) pada variasi 3 dapat sangat rendah karena debit pendingin yang paling tinggi yang mengakibatkan perbedaan temperatur yang rendah
5.82
Variasi 1 Variasi 2 Variasi 3
Δ T
Variasi 1 Variasi 2 Variasi 3
karena temperatur absorber dan temperatur kaca sama sama panas hal ini disebabkan debit spray yang mengecil saat proses pengambilan data, namun untuk hasil air destilasi variasi 3 yang paling banyak yaitu 0,370 liter.
Gambar 4. 7 Efek laju aliran pendingin terhadap h
Gambar 4. 8 Efek laju aliran pendingin terhadap h
Gambar 4.7 menunjukan bahwa kenaikan koefisien konveksi terbaik adalah 3,05 w/m2.°C ditunjukkan pada variasi 3. Ini menunjukan bahwa laju
1.78
Variasi 1 Variasi 2 Variasi 3
h
Variasi 1 Variasi 2 Variasi 3
perpindahan panas antara absorber dengan kaca dapat berlangsung dengan baik, karena hambatan menurun. Sementara itu pada variasi 2 merupakan hasil paling kecil dikarenakan perpindahan panas antara absorber dengan kaca berlangsung tidak baik.
Gambar 4. 9 Efek laju aliran air absorber terhadap hasil destilasi
Gambar 4. 10 Efek laju aliran air absorber terhadap hasil destilasi
0.370 0.370
Variasi 3 Variasi 4 Variasi 5
H
Variasi 3 Variasi 4 Variasi 5
Gambar 4.9 dapat dilihat bahwa variasi 3 menghasilkan air destilasi sebanyak 0,370 liter, kemudian pada variasi 4 menghasilkan air destilasi yang sama sebanyak 0,370 liter, dan variasi 5 menghasilkan air destilasi sebanyak 0,330 liter dimana pengambilan data masing-masing variasi dilakukan selama 2 jam. Dari Gambar 4.10 kenaikan variasi 3 berhimpit dengan variasi 4 dapat disimpulkan bahwa dengan bertambahnya debit kain yang masuk pada absorber maka hasil air destilasi semakin berkurang karena proses penguapan akan menjadi semakin lama dikarenakan membutuhkan waktu yang lebih lama untuk menguapkan air yang lebih banyak di dalam absorber.
Gambar 4. 11 Efek laju aliran air absorber terhadap efisiensi
79% 79%
Variasi 3 Variasi 4 Variasi 5
Gambar 4. 12 Efek laju aliran air absorber terhadap efisiensi
Gambar 4.11 dapat dilihat pada variasi 3 dan variasi 4 menghasilkan efisiensi terbesar yaitu 79%, kemudian variasi 5 menghasilkan efisiensi sebesar 71%. Dengan debit aliran air pada absorber yang dinaikkan maka efisiensi semakin mengecil, hal ini disebabkan karena air yang berada di absorber terlalu banyak sehingga membutuhkan waktu yang lama untuk menguapkannya, dimana pada variasi 3 debit kain sebesar 0,6 liter, variasi 4 debit kain sebesar 1 liter, dan variasi 5 debit kain sebesar 1,3 liter, ketiga variasi ini menggunakan debit spray yang sama yaitu 10 liter. Dapat dilihat dari Gambar 4.12 dimana hasil efisiensi pada variasi 3 dan 4 sama namun yang terjadi peningkatan setiap 10 menit berbeda namun mulai sama pada menit 70 hingga menit 120.
0%
Variasi 3 Variasi 4 Variasi 5
Gambar 4. 13Efek laju aliran air absorber terhadap Δ T
Gambar 4. 14Efek laju aliran air absorber terhadap Δ T
Gambar 4.13 perbedaan temperatur (Δ T) pada variasi 3 adalah 3,76°C,
kemudian perbedaan temperatur (Δ T) pada variasi 4 adalah 6,80 °C, dan
perbedaan temperatur (Δ T) pada variasi 5 adalah 16,50 °C. Perbedaan
temperatur (Δ T) pada variasi 5 dapat sangat tinggi karena debit air pada absorber yang paling tinggi dan debit spray 10 liter yang mengakibatkan
3.76
Variasi 3 Variasi 4 Variasi 5
Δ T
Variasi 3 Variasi 4 Variasi 5
perbedaan temperatur yang tinggi, namun untuk hasil air destilasi variasi 5 justru yang paling sedikit.
Gambar 4. 15 Efek laju aliran air absorber terhadap h
Gambar 4. 16 Efek laju aliran air absorber terhadap h
Gambar 4.15 menunjukan bahwa kenaikan koefisien konveksi terbaik adalah 3,05 w/m2.°C diperoleh pada variasi 3. Ini menunjukan bahwa laju
Variasi 3 Variasi 4 Variasi 5
h
Variasi 3 Variasi 4 Variasi 5
perpindahan panas antara absorber dengan kaca dapat berlangsung dengan baik, karena hambatan menurun. Sementara itu pada variasi 4 merupakan hasil paling kecil dikarenakan perpindahan panas antara absorber dengan kaca berlangsung tidak baik.
Gambar 4. 17Efek laju aliran pendingin terhadap Δ T x h
Gambar 4.17 menunjukan bahwa perkalian antara koefisien konveksi dengan perbedaan temperatur (energi konveksi) terbaik terdapat pada variasi 2 dimana hasil tersebut cenderung stabil dibandingkan dengan variasi 1 atau variasi 3 walaupun membutuhkan waktu yang lebih lama tetapi pada akhir menunjukkan hasil yang paling tinggi.
0
Variasi 1 Variasi 2 Variasi 3
Gambar 4. 18Efek laju aliran air absorber terhadap Δ T x h
Gambar 4.18 menunjukan bahwa perkalian antara koefisien konveksi dengan perbedaan temperatur (energi konveksi) terbaik terdapat pada variasi 5 dimana hasil tersebut merupakan yang tertinggi dibandingkan dengan variasi 3 atau variasi 4 walaupun membutuhkan waktu yang lebih lama pada awal pengambilan data namun mulai menyusul pada menit 50 dan cenderung stabil hingga menit 120.
Variasi 3 Variasi 4 Variasi 5
Gambar 4. 19 Efektivitas penggunaan APK
Gambar 4.19 Efektivitas APK paling tinggi pada variasi 4 dengan debit spray 10 liter/jam dan debit absorber 1 liter/jam, karena energi panas yang dibuang oleh APK baik maka proses pemanasan air sebelum masuk ke dalam absorber menjadi maksimal, karena perbedaan debit spray dan debit absorber yang tinggi sehingga membantu proses perpindahan panas dengan cepat, maka dengan demikian efektivitas APK pada variasi 4 menjadi tinggi dibandingkan dengan variasi yang lainnya.
3%
Variasi 1 Variasi 2 Variasi 3 Variasi 4 Variasi 5
Bab 5
Penutup
5.1 Kesimpulan
Berdasarkan hasil penelitian yang telah dilakukan terhadap efek pendinginan kaca menggunakanspray, dapat disimpulkan bahwa:
1. Dari variasi 1 sampai dengan variai 5 yang telah dilakukan selama penelitian dapat disimpulkan bahwa semakin kecil debit air masukan ke absorber maka penguapan semakin maksimal karena tidak ada air yang tergenang dan debit pendinginan kaca yang tinggi maka proses pengembunan juga cepat sehingga hasil air menjadi banyak, hasil yang terbaik ada pada variasi 3 yaitu dengan debit air mengisi absorber kain 0,6 liter/jam dan pada debit aliran air pendinginan kaca 10 liter/jam dengan efisiensi alat sebesar 79% dan hasil air distilasi sebanyak 0,37 liter/jam.m2dengan efektivitas APK sebesar 19%.
2. Efektifitas APK berbeda dengan efisiensi alat sehingga hasil terbaik tidak selalu sama antara efektivitas APK dengan efisiensi alat distilasi, pada kasus ini hasil efektivitas APK tertinggi ada pada variasi 4 yaitu 28% dengan debit spray 10 liter/jam dan debit absorber 1 liter/jam dengan efisiensi alat sebesar 79% dan hasil air destilasi 0,37 liter/jam.m2, karena energi panas yang dibuang oleh APK baik maka proses pemanasan air sebelum masuk ke dalam absorber menjadi
maksimal, sehingga membantu proses penguapan dengan cepat. Sementara itu hasil efektivitas APK terendah ada pada variasi 1 dengan debit spray 5 liter/jam dan debit absorber 0,6 liter/jam hal ini dapat terjadi karena debit yang terlalu sedikit maka pembuangan energi panas kurang maksimal.
5.2 Saran
1. Diharapkan peneliti selanjutnya dapat menggunakan debit spray tepat sehingga hasil air distilasi yang didapat adalah hasil maksimum dari alat distilasi tersebut.
2. Diharapakan peneliti selanjutnya dapat menggunakan APK yang lebih baik agar air yang masuk ke dalam absorber memiliki temperatur yang tinggi agar mempercepat proses penguapan.
DAFTAR PUSTAKA
Agboola, P. O. and Al-Mutaz, I.S. 2016. “Effect of Cooling The Glass Cover of an Inclined Solar Water Distillation Under The Climatic Condition of Riyadh, Saudi Arabia”,Desalination and Water Treatment, 76, pp.1-18. Agung, S. 2018. Efek Pendinginan Kaca Pada Destilasi Air Jenis Absorber Kain,
Skripsi. Teknik Mesin Universitas Sanata Dharma, Yogyakarta.
Arismunandar, W. 1995. “Teknologi Rekayasa Surya”, Jakarta : Pradnya
Paramita.
Cengel, Y.A. 1998. Heat Trasnfer, A Practical Approach. Boston, Mc Graw Hill. Dwi, D. 2011. “Membandingkan Unjuk Kerja Alat Destilasi Air Energi Surya
Jenis Absorber Kain Menggunakan Kaca Tunggal Berpendingin Air Dengan Berpendingin Udara”. Skripsi. Sarjana Universitas Sanata Dharma Yogyakarta.
Ge, M., Wang, Z., Liu L. & Zhao, J. 2018. “Performance Analysis of A Solar
Thermoelectric Generation (STEG) System WithSpray Cooling”, Energy Conversion and Management, 177, pp.661-670.
Pane, A.H., 2014. Model Contoh Penyelesaian Soal Alat Penukar Kalor, Heat Exchanger. medan, juni 2014.
Rai, A. K., Singh, N. and Sachan, V. 2013. “Experimental Study of A Single
Basin Solar Still With Water Cooling of The Glass Cover”, International
Journal of Mechanical Engineering and Technology (IJMET), vol.4, no.6, pp.01-07.
Roni, M. 2018. Efek Pendinginan Kaca Dan Penukar Kalor Terhadap Unjuk Kerja Alat Destilasi Air Energi Surya, Skripsi. Teknik Mesin Universitas Sanata Dharma, Yogyakarta.
LAMPIRAN
Lampiran 1. Tabel Sifat Air dan Uap Jenuh
ϰϴ
Lampiran 2.Tabel Sifat Air dan Uap Jenuh (Lanjutan)
Lampiran 3. Gambar Absorber Kain
