STUDI PERENCANAAN HIDRAULIK PEREDAM ENERGI
TIPE VLUGHTER DENGAN MODEL FISIK DUA DIMENSI
Jendrik Sitanggang
NRP : 0021092
Pembimbing :
ENDANG ARIANI., Ir., Dipl. HEJURUSAN TEKNIK SIPIL FAKULTAS TEKNIK
UNIVERSITAS KRISTEN MARANATHA
BANDUNG

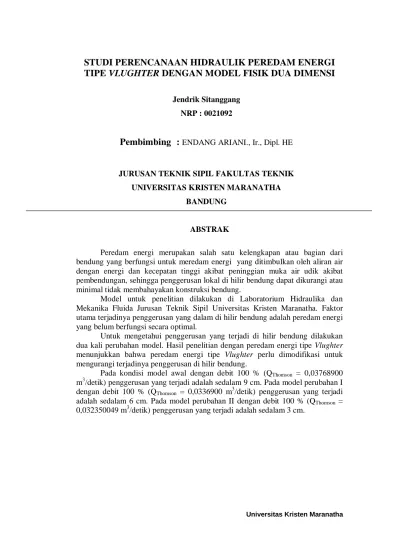

ABSTRAK
Peredam energi merupakan salah satu kelengkapan atau bagian dari bendung yang berfungsi untuk meredam energi yang ditimbulkan oleh aliran air dengan energi dan kecepatan tinggi akibat peninggian muka air udik akibat pembendungan, sehingga penggerusan lokal di hilir bendung dapat dikurangi atau minimal tidak membahayakan konstruksi bendung.
Model untuk penelitian dilakukan di Laboratorium Hidraulika dan Mekanika Fluida Jurusan Teknik Sipil Universitas Kristen Maranatha. Faktor utama terjadinya penggerusan yang dalam di hilir bendung adalah peredam energi yang belum berfungsi secara optimal.
Untuk mengetahui penggerusan yang terjadi di hilir bendung dilakukan dua kali perubahan model. Hasil penelitian dengan peredam energi tipe Vlughter menunjukkan bahwa peredam energi tipe Vlughter perlu dimodifikasi untuk mengurangi terjadinya penggerusan di hilir bendung.
Pada kondisi model awal dengan debit 100 % (QThomson = 0,03768900
m3/detik) penggerusan yang terjadi adalah sedalam 9 cm. Pada model perubahan I dengan debit 100 % (QThomson = 0,0336900 m3/detik) penggerusan yang terjadi
adalah sedalam 6 cm. Pada model perubahan II dengan debit 100 % (QThomson =
