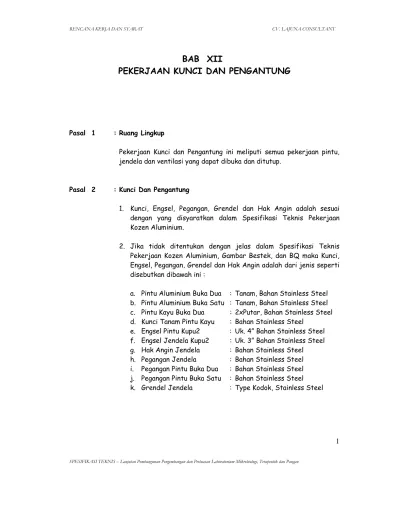

BAB XII
PEKERJAAN KUNCI DAN PENGANTUNG
Pasal 1 : Ruang Lingkup
Pekerjaan Kunci dan Pengantung ini meliputi semua pekerjaan pintu, jendela dan ventilasi yang dapat dibuka dan ditutup.
Pasal 2 : Kunci Dan Pengantung
1. Kunci, Engsel, Pegangan, Grendel dan Hak Angin adalah sesuai dengan yang disyaratkan dalam Spesifikasi Teknis Pekerjaan Kozen Aluminium.
2. Jika tidak ditentukan dengan jelas dalam Spesifikasi Teknis Pekerjaan Kozen Aluminium, Gambar Bestek, dan BQ maka Kunci, Engsel, Pegangan, Grendel dan Hak Angin adalah dari jenis seperti disebutkan dibawah ini :
a. Pintu Aluminium Buka Dua : Tanam, Bahan Stainless Steel
b. Pintu Aluminium Buka Satu : Tanam, Bahan Stainless Steel
c. Pintu Kayu Buka Dua : 2xPutar, Bahan Stainless Steel
d. Kunci Tanam Pintu Kayu : Bahan Stainless Steel
e. Engsel Pintu Kupu2 : Uk. 4” Bahan Stainless Steel
f. Engsel Jendela Kupu2 : Uk. 3” Bahan Stainless Steel
g. Hak Angin Jendela : Bahan Stainless Steel
h. Pegangan Jendela : Bahan Stainless Steel
i. Pegangan Pintu Buka Dua : Bahan Stainless Steel
j. Pegangan Pintu Buka Satu : Bahan Stainless Steel
SPESIFIKASI TEKNIS – Lanjutan Pembangunan Pengembangan dan Perluasan Laboratorium Mikrobiologi, Terapeutik dan Pangan
2
2. Material atau bahan Stainless Steel adalah material atau bahan
yang tidak berkarat serta tidak bisa berinteraksi dengan Medan Magnet.
3. Kontraktor Pelaksana harus mengajukan brosur dan cara pemasangan minimal dari dua merk yang berbeda kepada Konsultan PENGAWAS untuk disetujui.
4. Kunci dan pegantung pintu dan jendela harus dipasang menurut aturan pemasangan yang diajurkan oleh pabrik pembuat yang tercantum pada brosur yang diajukan oleh Kontraktor Pelaksana.
5. Kunci 1 X putar dan 2 x putar untuk pintu aluminium dan panel kayu dipasang dengan ketinggian 100 cm dari permukaan lantai atau sesuai Gambar Bestek.
6. Pegangan pintu dipasang dengan ketinggian 110 cm dari permukaan lantai atau 10 cm diatas posisi pemasangan kunci.
7. Engsel pintu harus dipasang minimal 3 engsel untuk satu daun pintu dengan jarak pemasangan engsel pertama setinggi 40 cm dari muka lantai dan jarak pemasangan engsel ke tiga sejarak 40 cm turun dari permukaan kozen teratas sedangkan engsel kedua adalah pada posisi pertengahan antara engsel pertama dan ketiga.
8. Grendel jendela harus dipasang minimal 2 grendel untuk satu daun jendela serta ventilasi. Grendel dipasang pada rangka jendela dan ventilasi bagian bawah.
9. Pengangan jendela dipasang pada posisi tengah dari rangka daun jendela yaitu di rangka bagian bawah jendela diantara dua grendel.
1. Alat Pemegang dan Pengunci
a. Kunci dan Pegangan Pintu
• Umum
SPESIFIKASI TEKNIS – Lanjutan Pembangunan Pengembangan dan Perluasan Laboratorium Mikrobiologi, Terapeutik dan Pangan
3
Semua kunci harus terdiri dari:
- Kunci tipe silinder yang terbuat dari bahan kuningan,
dengan 3 (tiga) buah anak kunci.
- Hendel/pegangan bentuk gagang, kenop atau tarik (pull)
diatas pelat atau rose yang terbuat dari bahan alumunium, kecuali bila ditentukan lain dalam Gambar Kerja.
- Badan kunci tipe tanam (mortice lock) yang terbuat dari
bahan baja lapis dengan jenis dan ukuran yang disesuaikan dengan jenis bahan daun pintu (besi, kayu
alumunium), yang dilengkapi dengan lidah siang (latch
bolt), lidah malam (dead bolt), lubang silinder, face
plate, lubang untuk pegangan pintu dan dilengkapi strike plate.
• Kunci dan Pegangan Pintu Kaca
Kunci tipe silinder yang terbuat dari bahan kuningan, dengan 3 (tiga) buah anak kunci harus sesuai atau setara dengan buatan Griff, Wilka atau Dexxon dan dari tipe yang direkomendasikan untuk pintu kaca dengan patch lock fitting.
Alat pemegang terdiri dari:
- Patch Fitting untuk bagian atas
- Patch Fitting untuk bagian bawah
- Patch Lock untuk rumah kunci
Semuanya buatan Griff, Wilka atau Dexxon yang disetujui Konsultan Manajemen Konstruksi (PENGAWAS).
- Pegangan pintu harus sesuai atau setara dengan buatan
Griff, Wilka atau Dexxon kecuali bila ditentukan lain dalam Gambar Kerja.
• Kunci dan Pegangan Pintu WC
SPESIFIKASI TEKNIS – Lanjutan Pembangunan Pengembangan dan Perluasan Laboratorium Mikrobiologi, Terapeutik dan Pangan
4
- Selot pengunci di atas pelat di bagian atas pelat di
bagian sisi dalam pintu, dengan indikator merah/putih di bagian sisi luar pintu.
- Hendel bentuk gagang di atas pelat.
- Badan kunci yang dilengkapi lidah pengunci (latch bolt),
lubang untuk selot pengunci dan hendel, face plate dan
strike plate.
b. Engsel
Kecuali ditentukan lain, engsel untuk pintu kayu dan alumunium tipe ayun dengan bukaan satu arah, harus dari tipe kupu-kupu berukuran 102 mm x 76 mm x 2mm, dengan tipe yang disesuaikan dengan berat setiap daun pintu, semuanya buatan Griff, Wilka atau Dexxon.
Kecuali ditentukan lain, engsel untuk pintu baja tipe ayun dengan bukaan satu arah harus sesuai atau setara dengan Griff, Wilka atau dexxon, atau sesuai standar pabrik pembuat pintu baja.
Kecuali ditentukan lain, engsel untuk semua jendela harus dari
tipe friction stay, dari Griff, Wilka atau Dexxon, dari ukuran
yang sesuai dengan ukuran dan berat jendela.
Engsel atas pintu kaca tahan panas (tempered glass) harus
berupa pin yang bersatu dengan pemegang panel kaca seperti disebutkan dalam butir 4.2.1. dalam Spesifikasi Teknis ini.
c. Hak angin / Friction Stay
Hak angin untuk jendela yang menggunakan engsel tipe kupu-kupu harus dari Griff, Wilka atau Dexxon yang disetujui oleh konsultan Manajemen Konstruksi (PENGAWAS).
d. Pengunci Jendela
Pengunci jendela untuk jendela dengan engsel tipe friction stay
harus jenis spring knib dari Griff, Wilka atau Dexxon.
e. Gerendel Tanam
SPESIFIKASI TEKNIS – Lanjutan Pembangunan Pengembangan dan Perluasan Laboratorium Mikrobiologi, Terapeutik dan Pangan
5
f. Gembok
Gembok harus yang setara dalam warna solid brass untuk
pintu-pintu pelayanan atau sesuai petunjuk dalam Gambar Kerja, kecuali bila di tentukan lain.
g. Door Closer dan Foor Hinges
• Kecuali ditentukan lain, semua pintu pada ruang-ruang
tertentu harus dilengkapi hold open arm, seperti merek
Griff, Wilka atau Dexxon disesuaikan dengan berat daun pintu.
• Floor hinge merangkap door closer digunakan pada pintu kaca yang dapat membuka ke 2 (dua) arah.
• Floor hinge ini harus dilengkapi antara lain dengan pelat
penutup.cover plate, tangkai bawah/bottom stop dan engsel
atas/top hinges, seperti merek Griff, Wilka atau Dexxon.
h. Door Stop atau Penahan pintu
Door Stop harus setara dalam warna solid brass untuk pintu-pintu pelayanan atau sesuai petunjuk dalam Gambar Kerja, kecuali bila di tentukan lain.
i. Warna/Lapisan
