i

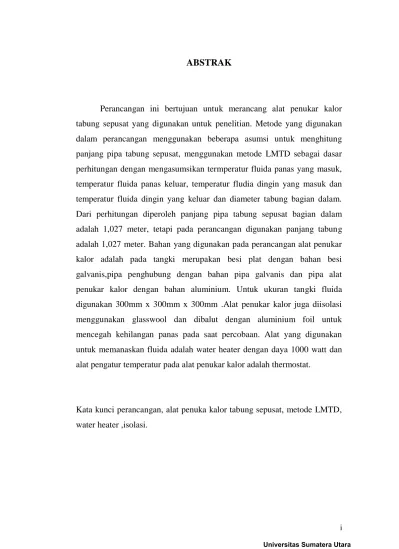

ABSTRAK
Perancangan ini bertujuan untuk merancang alat penukar kalor
tabung sepusat yang digunakan untuk penelitian. Metode yang digunakan
dalam perancangan menggunakan beberapa asumsi untuk menghitung
panjang pipa tabung sepusat, menggunakan metode LMTD sebagai dasar
perhitungan dengan mengasumsikan termperatur fluida panas yang masuk,
temperatur fluida panas keluar, temperatur fludia dingin yang masuk dan
temperatur fluida dingin yang keluar dan diameter tabung bagian dalam.
Dari perhitungan diperoleh panjang pipa tabung sepusat bagian dalam
adalah 1,027 meter, tetapi pada perancangan digunakan panjang tabung
adalah 1,027 meter. Bahan yang digunakan pada perancangan alat penukar
kalor adalah pada tangki merupakan besi plat dengan bahan besi
galvanis,pipa penghubung dengan bahan pipa galvanis dan pipa alat
penukar kalor dengan bahan aluminium. Untuk ukuran tangki fluida
digunakan 300mm x 300mm x 300mm .Alat penukar kalor juga diisolasi
menggunakan glasswool dan dibalut dengan aluminium foil untuk
mencegah kehilangan panas pada saat percobaan. Alat yang digunakan
untuk memanaskan fluida adalah water heater dengan daya 1000 watt dan
alat pengatur temperatur pada alat penukar kalor adalah thermostat.
Kata kunci perancangan, alat penuka kalor tabung sepusat, metode LMTD,
water heater ,isolasi.
ii
ABSTRAK
This design aims to design a concentric tube heat exchanger is used for
research. The method used in the design using several assumptions to
calculate the length of the pipe tube concentric, using LMTD as the basis
for the calculation by assuming termperature hot fluid incoming fluid
temperature hot going out, the temperatur e cold fluid inlet and fluid
temperature cold out and the diameter of the inner tube , From the
calculations, the length of the inner concentric tube pipe is 1,027 meters,
but the length of the tube design used is 1meters. Materials used in the
design of a heat exchanger in the tank is a steel plate with galvanized iron
materials, pipes connecting with galvanized pipe material and pipe hea t
exchanger with a luminum. To size of the fluid tank used 300mm x 300mm x
300mm and also the heat exchanger isolated using glasswool and wrapped
with aluminum foil to prevent heat loss during the experiment. The tools
used to heat the fluid is water heater with 1000 watts power and
temperature control devices for heater is the thermostat.
Keywor ds design, concentric tube heat exchanger, methods LMTD, water
heater, insulation.
