Tabel 3.1 Tabel User . 15
Tabel 3.2 Tabel ProgSt 16
16
Tabel 3.4 Tabel 16
Tabel 3.5 Tabel 17
17
commit to user
xii
DAFTAR GAMBAR
Gambar 3.1 13
Gambar 3.2 DFD Level 0 14
... 15 Gambar 3.4 Entity Relationalship Diagram Prog
Gambar 3.5 Hubungan Antar Tabel pada Program Aplikasi RBA 20
Gambar 3.6 Rancang 20
Gambar 3.7 Rancangan Halaman Login 21
Gambar 3.8 Rancangan Halaman Edit Kegiatan.. .. 21 22
Gambar 3.10 .. 22
Gambar 3.11 Ran 22
23
Gambar 3.13 23
24 . 25 25 Gambar 4.4 Halaman Edit Stratejik
Gambar 4.5 Halaman Edit Keg Gambar 4.6 Halaman Edit Gambar 4.7 Halaman Input Gambar 4.8 Halaman Input Angga
commit to user
xiii ABSTRACT
Galuh F itri Setyaningtyas. M3209033. Application Program Business Plan and
Budget. DIII program Information Engineering, F aculty of Mathematics and
Natural Sciences, University of Surakarta of March. June 2012.
At DIII studies progra m informa tion engineer ing fa culty of ma thematics
a nd na tura l sciences Sebela s Ma ret Sur a ka rta , every yea r budget pla nning
a ctivities commonly is conducted to a s a during this time. The process is done
ma nua lly, the entry da ta is inputed then checked in a templa te on excel
a pplication, a fter which it will be printed to be given to be given to the a uthority.
To overcome these dra wba cks it is needed a process and a computerized budget
pla n tha t ca n be run a utoma tically in a a pplication pr ogra m business pla n a nd
budget.
To a chieve this goa l it wa s needed a n application program tha t ca n
over come the wea knesses in the budget ca lcula tion of the DII TI Study P rogra m.
Progra m applica tion wa s developed using Ja va Netbeans with MySql da ta base.
Progra m development wa s bega n with the crea ting CD, DFD, F lowchart, ERD,
data base, coding, system evaluation a nd system implementa tion. The ma in
fea tures of the progr am were features processing of the budget is ta ilored to user
input a nd customizable reporting fa cility da ta ba sed on the filter.
With the a pplica tion progra m, it ca n be concluded tha t the budget a nda
business plan progra m is expected to ra ise the performa nce of DIII TI. The
downside of the progra m is the absence of ba ckup a nd restore da ta fa cility.
commit to user
xiv ABSTRAK
Galuh Fitri Setyaningtyas. M3209033. Program Aplikasi Rencana Bisnis dan
Anggaran Untuk D3 TI F MIPA UNS. Program DIII Teknik Informatika,
F akultas Matematika dan Ilmu Pengetahuan Alam, Universitas Sebelas Maret
Surakarta. Juni 2012.
Di Program Studi DIII Teknik Informa tika F a kulta s Matema tika da n Ilmu
Pengeta hua n Ala m Universita s Sebelas Mar et Sura ka rta setiap ta hun dila kuka n
penyusunan renca na a ngga ra n kegia ta n ya ng bia sa disebut denga n rencana
bisnis da n a ngga ran ata u RBA. Renca na bisnis angga ra n ini disusun oleh bidang
kerja ya ng a da di jur usa n DIII Teknik Informa tika FMIPA UNS. Sela ma ini,
proses ter sebut dila kuka n seca ra ma nua l yaitu dibua t oleh bida ng kerja kemudia n
diper iksa da n dientri ke da la m templa te pa da a plika si excel, setela h itu a ka n
dicetak untuk diberika n kepa da piha k ya ng membutuhkan. Untuk mengata si
kelemaha n ter sebut ma ka dibutuhka n sua tu proses yang dapa t berja lan seca ra
otoma tis dala m sebua h progra m a plika si renca na bisnis dan a ngga ra n.
Untuk mewujudkan ha l tersebut, diperluka n sebua h progr am a plika si ya ng
dapa t mengata si kelema han kelema ha n penghitunga n a ngga ra n di D3 TI
FMIPA UNS. P rogra m a plika si ini diba ngun dengan mengguna kan Ja va
Netbea ns dengan da ta ba se MySql. P ermbua ta n progra m dimula i denga n
pembuata n CD, DF D, Flowchar t, ERD, da ta base, skrip pr ogra m, eva lua si system
dan implementa si system. Fa silitas ya ng ada da la m progra m ini a da lah fitur
pengola ha n a ngga ran ya ng disesua ika n denga n inputa n user da n fa silita s
pelapora n da ta ya ng disesua ika n ber da sa rka n filter .
Dengan a da nya pr ogra m aplikasi renca na bisnis da n a ngga ran ini
diha ra pka n dapa t memba ntu kinerja pihak D3 TI FMIPA UNS. Kelema han da ri
progr am ini a da lah belum a da nya fasilita s ba ckup da n r estor e da ta .
commit to user
1
BAB 1
PENDAHULUAN
1.1 LATAR BELAKANG MASALAH
Perhitungan Rancangan Anggaran Biaya (RAB) suatu proyek membutuhkan suatu format tersendiri untuk dapat dilampirkan pada suatu proposal proyek. Dalam era komputerisasi ini, kebutuhan akan suatu aplikasi yang dapat mempermudah pembuatan dokumentasi suatu proyek menjadi suatu keharusan bagi suatu perusahaan yang menjadi pelaksana proyek tersebut.
D3 Teknik Informatika FMIPA UNS merupakan jurusan dengan tingkat efektifitas kerja yang baik. Setiap bagian dari jurusan ini telah memanfaatkan teknologi informasi dengan baik. Akan tetapi Aplikasi Perhitungan Anggaran dan Biaya pada jurusan ini belum begitu efektif digunakan. Pada awalnya kebutuhan akan RAB dibuat secara manual dengan melakukan modifikasi pada dokumen yang telah ada. Pengalokasian biaya secara manual adalah kurang efektif karena memakan waktu lebih banyak dalam melakukan perhitungan. Di samping itu, pengalokasian biaya secara manual lebih rawan terhadap terjadinya inkonsistensi data karena tidak ditunjang oleh suatu data base. Selain dua hal di atas, pengalokasian biaya secara manual juga membutuhkan tenaga dan pikiran yang tidak sedikit.
commit to user
2
1.2 RUMUSAN MASALAH
Dari latar belakang diatas dapat dirumuskan beberapa masalah yang akan dibahas yaitu :
1. Bagaimana membuat suatu Program Aplikasi Rencana Bisnis dan Anggaran yang memudahkan analisa biaya, analisa sumberdaya dan perhitungan estimasi biaya di D3 TI FMIPA UNS?
2. Bagaimana mengimplementasikan Program Aplikasi Rencana Bisnis dan Anggaran di D3 TI FMIPA UNS?
1.3 BATASAN MASALAH
Batasan masalah yang dikemukakan oleh penulis adalah pembuatan Program Aplikasi Rencana Bisnis dan Anggaran program studi D3 Teknik Informatika Fakultas Matematika dan Ilmu Pengetahuan Alam Universitas Sebelas Maret Surakarta. Program Aplikasi Rencana Bisnis dan Anggaran ini dibuat berdasarkan sistematika pengalokasian RBA pada program studi D3 Teknik Informatika FMIPA UNS.
1.4 TUJUAN DAN MANFAAT 1.4.1 TUJUAN
Tujuan dari penyusunan Tugas Akhir ini adalah membuat suatu Program Aplikasi Rencana Bisnis dan Anggaran yang dapat mempermudah analisa dan perhitungan biaya di D3 TI FMIPA UNS berdasarkan skor prioritas aktivitas dan skor prioritas pencapaian kegiatan.
1.4.2 MANFAAT
Manfaat setelah diselesaikannya Tugas Akhir ini adalah : 1. Bagi Instansi
commit to user
3
2. Bagi Penulis
Penyusunan Tugas Akhir ini merupakan penerapan dari ilmu IT yang telah dipelajari selama berkuliah di D3 Teknik Informatika FMIPA UNS serta sebagai pemicu untuk mempelajari hal-hal baru dalam program aplikasi, sehingga dapat menambah pengetahuan, wawasan dan pengalaman bagi penulis mengenai proses atau cara kerja penghitungan biaya di D3 TI FMIPA UNS.
1.5 METODOLOGI PENELITIAN
Metode penelitian sangat diperlukan dalam penyusunan suatu penelitian ilmiah. Karena metode penelitian yang digunakan akan sangat menentukan mutu, nilai validasi dan hasil penelitian ilmiah. Berikut merupakan metode penelitian yang digunakan dalam penyusunan Tugas Akhir, yaitu :
1.5.1 Studi Literatur
Studi literature dilakukan dengan cara :
a. Mempelajari literature-literatur yang berhubungan dengan Tugas Akhir, seperti literatur yang berhubungan dengan program aplikasi dan RBA.
b. Membaca buku di perpustakaan FMIPA Universitas Sebelas Maret Surakarta.
c. Browsing untuk mencari referensi di internet. 1.5.2 Teknik Pengumpulan Data
Dalam proses penelitian dan penulisan tugas akhir, penulis menggunakan dua metode pendekatan dalam pengumpulan data dan keterangan yang berkaitan dengan judul tugas akhir, yaitu :
commit to user
4
2. Teknik dokumentasi, yaitu mengadakan pengamatan langsung pada laporan RBA instansi.
1.6 SISTEMATIKA PENULISAN
commit to user
5
BAB II LANDASAN TEORI
2.1 Konsep Dasar Anggaran 2.1.1 Pengertian Anggaran
Salah satu perencanaan strategi perusahaan adalah anggaran. Nafarin (2007:31) mendefinisikan anggaran
mengenai kegiatan suatu organisasi yang dinyatakan secara kuantitatif untuk jangka waktu tertentu dan umumnya dinyatakan dalam satuan uang, tetapi dapat juga dinyatakan dalam satuan ba
2.1.2 Manfaat Anggaran
Menurut Nafarin (2007:27), terdapat beberapa tujuan disusunnya anggaran, antara lain :
1. Digunakan sebagai landasan yuridis formal dalam memilih sumber dan investasi dana.
2. Mengadakan pembatasan jumlah dana yang dicari dan digunakan. 3. Merinci jenis sumber dana yang dicari maupun jenis investasi
dana, sehingga dapat mempermudah pengawasan.
4. Merasionalkan sumber dan investasi dana agar dapat mencapai hasil yang maksimal.
5. Menyempurnakan rencana yang telah disusun karena dengan anggaran menjadi lebih jelas dan nyata terlihat.
6. Menampung dan menganalisis serta memutuskan setiap usulan yang berkaitan dengan keuangan.
2.1.3 Pengertian Data
commit to user
6
2.1.4 Basis Data ( Database )
Menurut Fathansyah (1999:2), basis data dapat didefinisikan dalam sejumlah sudut pandang seperti :
Himpunan kelompok data ( arsip ) yang saling berhubungan yang diogranisasi sedemikian rupa agar kelak dapat dimanfaatkan kembali dengan cepat dan mudah.
Kumpulan data yang saling berhubungan yang disimpan secara sedemikian rupa dan tanpa pengulangan ( redundansi ) yang tidak perlu, untuk memenuhi berbagai kebutuhan.
Kumpulan file/tabel/arsip yang saling berhubungan yang disimpan dalam media penyimpanan elektronis.
2.1.5 Java
Java merupakan teknologi dimana teknologi tersebut mencakup java sebagai bahasa pemrograman yang memiiki sintaks dan aturan pemrograman tersendiri, juga mencakup java sebagai platform dimana teknologi ini memiliki virtual machine dan library yang diperlukan untuk menulis dan menjalankan program yang ditulis dengan bahasa pemrograman java. (Isak Rickyanto, 2003:2).
2.2 Pengembangan Sistem
Karena banyak terjadi permasalahan permasalahan di pendekatan klasik, maka kebutuhan akan pendekatan pengembangan system yang lebih baik mulai terasa dibutuhkan sehingga diperlukan suatu pendekatan pengembangan system yang baru yang dilengkapi dengan beberapa alat dan teknik supaya membuatnya berhasil.
commit to user
7
2.2.1 DFD ( Data Flow Diagram)
Data flow diagram (DFD) menggambarkan arus data dari suatu system informasi, baik system lama maupun system baru secara logika tanpa mempertimbangkan lingkungan fisik di mana data tersebut berada. (Kusrini dan Andri Koniyo, 2007:96). Simbol symbol yang digunakan pada DFD adalah sebagai berikut :
SIMBOL SIMBOL YANG DIGUNAKAN PADA DFD KETERANGAN
Source ( Kesatuan Luar )
PROSES
DATA FLOW ( Arus Data ) DATA STORE ( Simpanan Data )

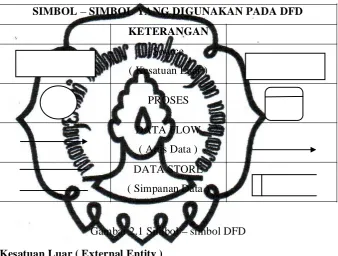

Gambar 2.1 Simbol simbol DFD
2.2.1.1Kesatuan Luar ( External Entity )
Kesatuan luar adalah kesatuan di luar sistem yang akan memberikan input atau menerima output dari sistem, dapat berupa orang, organisasi, sumber informasi lain ataupun penerima akhir dari suatu laporan.
Gambar 2.2 Notasi External Entity 2.2.1.2Proses
commit to user
8
Gambar 2.3 Notasi Proses 2.2.1.3Arus Data (Data Flow)
Arus data dipresentasikan dalam bentuk anak panah yang menuju ke atau dari proses dan digunakan untuk menggambarkan gerakan paket data atau informasi dari satu bagian ke bagian lain dari system di mana penyimpanan mewakili lokasi penyimpanan data. Arus data menunjukkan arus dari data, dapat berupa masukan untuk system atau hasil proses system.

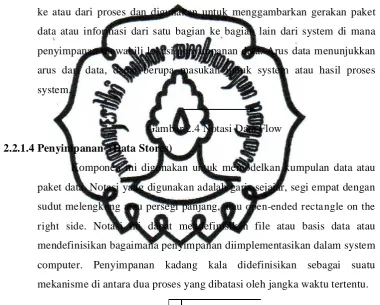

Gambar 2.4 Notasi Data Flow 2.2.1.4Penyimpanan (Data Stores)
Komponen ini digunakan untuk memodelkan kumpulan data atau paket data. Notasi yang digunakan adalah garis sejajar, segi empat dengan sudut melengkung atau persegi panjang, atau open-ended recta ngle on the
right side. Notasi ini dapat mendefinisikan file atau basis data atau
mendefinisikan bagaimana penyimpanan diimplementasikan dalam system computer. Penyimpanan kadang kala didefinisikan sebagai suatu mekanisme di antara dua proses yang dibatasi oleh jangka waktu tertentu.
Gambar 2.4 Notasi Data Storage
2.2.2 Flowchart
Bagan alir (flowcha rt) adalah bagan (cha rt) yang menunjukkan aliran (flow) di dalam program atau prosedur system secara logika. Bagan alir digunakan terutama untuk alat bantu komunikasi dan untuk dokumentasi. (Kusrini dan Koniyo, 2007:92). Berikut merupakan symbol
commit to user
9 Input/Output, digunakan untuk mewakili data i/o. Proses, digunakan untuk mewakili suatu proses. Garis alir, menunjukkan arus dari proses.Keputusan, digunakan untuk suatu seleksi kondisi didalam program Penghubung, menunjukkan penghubung ke halaman yg sama / halaman lain.
Proses terdefinisi, menunjukkan suatu operasi yg
rinciannya di tunjukkan di tempat lain Persiapan, digunakan untuk memberi nilai awal suatu besaran. Terminal,
menunjukkan awal dan akhir dari suatu proses.
Gambar 2.5 Simbol symbol program flowchart
2.2.3 ERD ( Entity Relationalship Diagram )
ERD berfungsi untuk menggambarkan relasi dari dua file atau dua tabel yang dapat digolongkan dalam tiga macam bentuk relasi yaitu satu satu, satu banyak, banyak banyak.
a. Entity adalah suatu yang dapat dibedakan dalam dunia nyata.
Entityship adalah kumpulan dari entity yang sejenis. Gambar 2.6 menunjukkan symbol dari entity.
Gambar 2.6 Simbol Entity

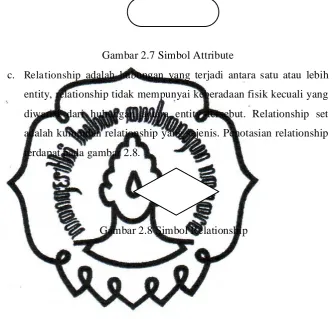

b. Attr ibute adalah karakteristik dari entity atau relationship yang
commit to user
10
entity atau relationship. Simbol attribute seperti yang terlihat pada gambar 2.7.
Gambar 2.7 Simbol Attribute
c. Rela tionship adalah hubungan yang terjadi antara satu atau lebih
entity, relationship tidak mempunyai keberadaan fisik kecuali yang diwarisi dari hubungan antara entity tersebut. Relationship set adalah kumpulan relationship yang sejenis. Penotasian relationship terdapat pada gambar 2.8.
commit to user
11
BAB III
DESAIN DAN PERANCANGAN
3.1 Analisis dan Perancangan Sistem
Berikut ini merupakan penjelasan analisis dan perancangan dari Program Aplikasi Rencana Bisnis dan Anggaran.
3.1.1 Analisis Sistem
RBA ( Rencana Bisnis Anggaran ) merupakan suatu perencanaan biaya kebutuhan seluruh kegiatan operasional yang berhubungan dengan peningkatan mutu pendidikan di Universitas Sebelas Maret Surakarta. Anggaran yang dibutuhkan oleh setiap program studi diperoleh dari universitas, fakultas, jurusan dan pihak pihak luar. Untuk mendapatkan anggaran yang dibutuhkan, maka setiap program studi harus membuat rancangan bisnis anggaran. Rancangan bisnis anggaran ini meliputi pertimbangan besaran anggaran yang diberikan kepada setiap program studi.
Peningkatan mutu pendidikan dan pencapaian visi misi Universitas Sebelas Maret Surakarta diimplementasikan dengan adanya penyusunan program strategis. Dalam penerapan program strategis dibutuhkan beberapa program operasional, sehingga kegiatan yang terjadi di lapangan menjadi lebih terstruktur dan terarah. Untuk setiap kegiatan penunjang program operasional diperinci menjadi aktivitas aktivitas lapangan. Aktivitas aktivitas tersebut mempunyai besar biaya program studi D3 Teknik Informatika FMIPA UNS. Diberikan skor prioritas dari setiap kegiatan yang ada berdasarkan rencana capaian UNS. Sedangkan skor prioritas untuk aktivitas ditentukan oleh masing masing program studi sesuai dengan prioritas kebutuhan program studi tersebut.
commit to user
12
1. Penjabaran Visi, Misi dan Tujuan menjadi program stratejik. Terdapat 8 program stratejik yaitu :
1. P1. Keunggulan dalam Pendidikan 2. P2. Keunggulan dalam Riset
3. P3. Keunggulan dalam Transfer & Pengembangan Ilmu Pengetahuan 4. P4. Keunggulan dalam Manajemen Pengetahuan
5. P5. Keunggulan dalam Sumberdaya Manusia 6. P6. Keunggulan dalam Tatakelola
7. P7. Keunggulan dalam Manajemen Mutu dan Layanan
8. P8. Keunggulan dalam Internasionalisasi dan Pencitraaan Publik 2. Setiap program strategis mempunyai satu atau lebih program operasional. 3. Setiap program operasional terdapat kegiatan yang masing masing
menyusun indikator keberhasilan. Terdapat 85 program kegiatan yang ditetapkan oleh UNS.
4. Program Studi memilih program kegiatan sesuai dengan kebutuhan dan anggaran.
5. Anggaran dibuat berdasarkan pengesahan Program Studi di Program Studi D3 TI, anggaran pemasukan berasal dari SPP, Lab dan BPI.
6. Anggaran pemasukan ditetapkan berdasarkan prosentase masuk, misal : SPP = 65 % ke Program Studi
Lab = 100% ke Program Studi BPI = 80 % ke Program Studi
7. Setiap program kegiatan, anggaran dijabarkan menurut mata anggaran. Ada 6 mata anggaran yaitu :
1. MAK 525112 untuk belanja barang. 2. MAK 525113 untuk belanja jasa. 3. MAK 525115 untuk belanja perjalanan. 4. MAK 525119 untuk belanja jasa lain.
commit to user
13
3.1.2 Perancangan Sistem
Pada perancangan Program Aplikasi Rencana Bisnis dan Anggaran membahas kebutuhan fungsional yang terdisi dari beberapa macam pemodelan analisis antara lain Context Dia gra m (CD), Da ta Flow
Dia gra m (DF D), Flowcha rt dan Entity Rela tiona lship Dia gr am (ERD).
Selain itu juga dijelaskan beberapa kebutuhan non fungsional yang tersedia pada Program Aplikasi Rencana Bisnis dan Anggaran, yaitu Program Aplikasi Rencana Bisnis dan Anggaran terdiri dari 9 tabel, 8 Program Stratejik, 85 Kegiatan dan 3 Sumber.
Berikut ini disajikan perancangan system Program Aplikasi Rencana Bisnis dan Anggaran pada program studi D3 Teknik Informatika FMIPA UNS berdasarkan besar biaya kebutuhan aktivitas.
3.1.2.1 Context Diagram
Diagram konteks Program Aplikasi RBA berdasarkan besar biaya kebutuhan pada program studi D3 Teknik Informatika Universitas Sebelas Maret dapat dilihat pada gambar 3.1 Context Diagram Program Aplikasi Rencana Bisnis dan Anggaran.
Program Aplikasi RBA D3 Teknik Informatika
User Admin
Anggaran masuk, Anggaran Keluar
Data anggaran masuk dan anggaran keluar
Program, kegiatan, skor, penerimaan
Data program, kegiatan, skor, penerimaan
Gambar 3.1 Context Diagram Program Aplikasi RBA
Keterangan :
commit to user
14
b. Admin dapat melakukan pengeditan terhadap uraian program dan kegiatan yang ada. Selain itu admin juga bertugas untuk melakukan pengeditan skor untuk kegiatan dan besarnya potongan anggaran masuk
3.1.2.2 DFD ( Data Flow Diagram )
Data flow diagram Program Aplikasi Rencana Bisnis dan Anggaran berdasarkan skor prioritas disajikan pada gambar 3.2 Data flow diagram Level 0 Program Aplikasi Rencana Bisnis dan Anggaran.
ADMIN USER Login Edit data Manajemen anggaran Cetak laporan Username & password
Username & password
Program, kegiatan, skor, penerimaan
Penerimaan Program Kegiatan, skor Anggaran masuk, Anggaran keluar Anggaran masuk Anggaran keluar Penerimaan Anggaran keluar Anggaran masuk Laporan RBA
Username & Password
Program
Kegiatan, Skor Data program, kegiatan, skor, penerimaan
File Kegiatan
File Program
File Sumber
File User
File anggaran masuk
File anggaran keluar
Gambar 3.2 Data flow diagram Level 0 Program Aplikasi RBA
3.1.2.3 Flowchart
commit to user
15
Star t
Lo gin Status : Use r
User &p ass b en ar
S ta tus : ad min User& pa ss be na r
E di t
p ene rima an P ilih me nu E dit pro gra m
In put a ngg ar an kelu ar
Pili h men u an gg ara n masu kInp ut
Ed it ke gia ta n & sko r
Ce ta k la po ran An gga ra n
masuk Pe ner imaa n Pro gr aam
K eg iatan , skor A ng gar an
kel uar
Lap ora n
Fi nish
Ti dak Tida k
Y a Y a

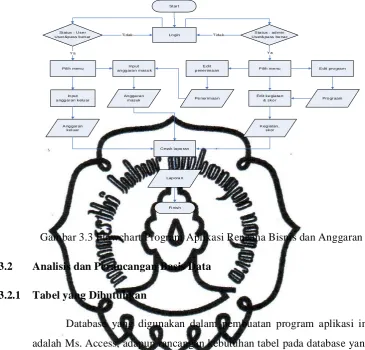

Gambar 3.3 Flowchart Program Aplikasi Rencana Bisnis dan Anggaran
3.2 Analisis dan Perancangan Basis Data
3.2.1 Tabel yang Dibutuhkan
Database yang digunakan dalam pembuatan program aplikasi ini adalah Ms. Access, adapun rancangan kebutuhan tabel pada database yang akan digunakan dalam pembuatan program aplikasi dapat diuraikan sebagai berikut :
1. Tabel User.
Tabel User digunakan untuk menyimpan data yang berhubungan dengan user yang bertindak sebagai admin atau sebagai user pada program aplikasi RBA. Field yang ada tersaji dalam tabel 3.1.
Tabel 3.1 Tabel User
No Nama Field Tipe Data Ukuran Keterangan
1 Id Int 4 PK Not Null
1 Username Varchar 20 Not Null
2 Password Varchar 20 Not Null
commit to user
16
2. Tabel ProgStratejik
[image:30.595.166.506.221.534.2]Tabel ProgStratejik digunakan untuk menyimpan seluruh data yang berhubungan dengan program stratejik yang merupakan program dasar yang dilakukan. Untuk lebih rincinya dapat dilihat pada tabel 3.2.
Tabel 3.2 Tabel ProgStratejik
No Nama Field Tipe Data Ukuran Keterangan
1 IdSt Int 5 Not Null
2 KodeSt Varchar 5 PK Not Null
3 ProgSt Text - Not Null
3. Tabel ProgOperasional
Tabel ProgOperasional digunakan untuk menyimpan seluruh data yang berhubungan dengan program operasional. Untuk rincian field yang ada dapat dilihat pada tabel 3.3.
Tabel 3.3 Tabel ProgOperasional
No Nama Field Tipe Data Ukuran Keterangan
1 IdOp Int 5 Not Null
2 KodeOp Varchar 5 PK Not Null
3 ProgOp Text - Not Null
4 KodeSt Varchar 5 FK Not Null
4. Tabel Sumber
[image:30.595.174.505.642.725.2]Tabel Sumber digunakan untuk menyimpan seluruh data yang berhubungan dengan sumber dari pendapatan anggaran masuk. Field yang ada tersaji dalam tabel 3.4.
Tabel 3.4 Tabel Sumber
No Nama Field Tipe Data Ukuran Keterangan
1 IdSm Int 5 PK Not Null
2 Sumber Varchar 10 Not Null
commit to user
17
5. Tabel Kegiatan
[image:31.595.162.506.219.733.2]Tabel kegiatan digunakan untuk menyimpan seluruh data yang berhubungan dengan kegiatan operasional dari program yang ada. Rincian field yang ada terdapat pada tabel 3.5.
Tabel 3.5 Tabel Kegiatan
No Nama Field Tipe Data Ukuran Keterangan
1 IdK Int 5 Not Null
2 KodeOp Varchar 5 FK Not Null
3 ProgOp Text - Not Null
4 KodeKeg Varchar 5 PK Not Null
5 Kegiatan Text - Not Null
6 Skor Int 5 Not Null
6. Tabel InputDana
Tabel InputDana digunakan untuk menyimpan seluruh data mengenai input anggaran. Kita dapat menginputkan anggaran Spp, Bpi dan Lab. Tabel InputDana dapat dilihat pada tabel 3.6.
Tabel 3.6 Tabel InputDana
No Nama Field Tipe Data Ukuran Keterangan
1 IdI Int 5 PK Not Null
2 Angkatan Year 4 Not Null
3 Smt Varchar 6 Not Null
4 Mhs Int 5 Not Null
5 Spp int 11 Not Null
6 JmlSpp Int 11 Not Null
7 Lab Int 11 Not Null
8 JmlLab Int 11 Not Null
9 Bpi Int 11 NotNull
10 JmlBpi Int 11 Not Null
commit to user
18
7. Tabel AnggaranKeluar
[image:32.595.172.503.225.499.2]Tabel AnggaranKeluar digunakan untuk menyimpan seluruh data yang berhubungan dengan anggaran yang dikeluarkan untuk kegiatan yang ada. Rincian field yang ada terdapat pada tabel 3.9.
Tabel 3.9 Tabel AnggaranKeluar
No Nama Field Tipe Data Ukuran Keterangan
1 IdA Int 5 Not Null
2 Program Varchar 5 PK Not Null
3 KodeKeg Varchar 5 Not Null
4 Kegiatan Text - Not Null
5 Barang Int 11 Not Null
6 Jasa Int 11 NotNull
7 Perjalanan Int 11 NotNull
8 JasaLain Int 11 NotNull
9 Peralatan Int 11 NotNull
10 FisikLain Int 11 NotNull
11 Jumlah Int 11 NotNull
3.2.2 ERD ( Entity Relationalship Diagram )
commit to user
19
ADMIN mengedit P. OPERASIONAL
P. STRATEJIk terdiri dari
KEGIATAN terdiri dari
[image:33.595.127.500.126.697.2]mencetak ANGGARAN MASUK LAPORAN menginput USER ANGGARAN KELUAR 1 1 N N 1 N 1 N 1 N N 1 N N N
Gambar 3.4 Entity Relationalship Diagram Program Aplikasi RBA
3.2.3 Hubungan antar tabel
Hubungan antar tabel pada Program Aplikasi Rencana Bisnis dan Anggaran D3 Teknik Informatika Universitas Sebelas Maret dapat dilihat pada gambar 3.5.
Id* Sumber Besar
sum ber
IdA P rogram * K odeK eg K egiatan B arang J asa P erjalanan J asaLain P eralatan F isikLain J umlah anggarankeluar IdS t KodeSt * Pr ogS t
progstratejik IdK
KodeO p Pr ogO p KodeKeg * Kegiatan Sk or
kegiatan
IdOp K odeO p * P rogOp K odeS t
pr ogoperasional
Id * A ngk atan S mt M hs S pp J mlSpp Lab J mlLab B pi J mBpi J um lah
inputdana
commit to user
20
3.3 Perancangan Antar Muka ( Interface )
3.3.1 Rancangan Halaman Home
[image:34.595.125.494.212.493.2]Bentuk rancangan halaman home dapat dilihat pada gambar 3.6
Gambar 3.6 Rancangan Halaman Home
3.3.2 Rancangan Halaman Register
[image:34.595.212.449.548.691.2]Pada rancangan halaman register digunakan untuk menambahkan user sehingga user yang ditambahkan tersebut bisa login ke program aplikasi RBA dan dapat menggunakan menu-menu yang terdapat pada halaman user. Bentuk rancangan halaman register dapat dilihat pada gambar 3.7
commit to user
21
3.3.3 Rancangan Halaman Login
[image:35.595.125.500.204.601.2]Pada rancangan halaman login digunakan oleh admin untuk login sehingga admin dapat menggunakan menu menu yang terdapat pada halaman admin. Bentuk rancangan form login dapat dilihat pada gambar 3.8.
Gambar 3.8 Rancangan Halaman Login
3.3.4 Rancangan Halaman Edit Kegiatan
Pada rancangan halaman edit kegiatan, admin dapat memilih menu-menu yang terdapat pada halaman edit kegiatan. Bentuk rancangan halaman edit kegiatan dapat dilihat pada gambar 3.9.
Gambar 3.9 Rancangan Halaman Edit Kegiatan
3.3.5 Rancangan Halaman Edit Stratejik
commit to user
[image:36.595.126.501.126.496.2]22
Gambar 3.10 Rancangan Halaman Edit Stratejik
3.3.6 Rancangan Halaman Edit Sumber
Pada rancanga halaman edit sumber, admin bisa mengedit skor sesuai kebutuhan fakultas. Bentuk rancangan halaman edit sumber dapat dilihat pada gambar 3.11.
Gambar 3.11 Rancangan Halaman Edit Sumber
3.3.7 Rancangan Halaman Data RBA.
[image:36.595.192.429.605.703.2]Bentuk rancangan halaman data RBA dapat dilihat pada gambar 3.12 Rancangan Halaman Data RBA.
commit to user
23
3.3.8 Rancangan Halaman Input Dana
[image:37.595.129.499.240.487.2]Rancangan halaman Input Dana merupakan rancangan halaman yang digunakan untuk menginputkan besarnya dana yang masuk pada setiap sumber. Sumber dana berasal dari Spp, Lab dan Bpi. Gambar 3.13 merupakan Rancangan Halaman InputDana
Gambar 3.13 Halaman Input Dana
3.3.9 Rancangan Halaman Anggaran Keluar
Rancangan halaman anggaran keluar merupakan rancangan halaman yang digunakan untuk menampilkan pengalokasian anggaran untuk setiap aktivitas dari besar anggaran yang dimasukkan berdasarkan skor prioritas dan besar kebutuhan biaya. Gambar 3.14 merupakan Rancangan Halaman Anggaran Keluar.
[image:37.595.186.437.541.698.2]commit to user
24
3.3.10 Rancangan Halaman Laporan
Bentuk rancangan halaman laporan dapat dilihat pada gambar 3.15 Rancangan Halaman Laporan.
[image:38.595.125.498.199.665.2]
Gambar 3.15 Rancangan Halaman Laporan
3.3.11 Rancangan Halaman About
Bentuk rancangan halaman about dapat dilihat pada gambar 3.16 Rancangan Halaman About.
commit to user
25
3.3.12 Rancangan Halaman User
[image:39.595.167.435.238.497.2]Pada rancangan halaman daftar user, admin dapat melihat user-user yang telah melakukan register terhadap program aplikasi RBA. Bentuk rancangan halaman daftar user dapat dilihat pada gambar 3.17 Rancangan Halaman User.
commit to user
26
BAB IV
IMPLEMENTASI SISTEM
4.1 Implementasi Program
Program Aplikasi Rencana Bisnis dan Anggaran ini dibuat dengan menggunakan bahasa permrograman Java Netbeans 6.8 dengan basis data MySql. Implementasi Program Aplikasi Rencana Bisnis dan Anggaran secara garis besar berdasarkan skor kebutuhan biaya di D3 Teknik Informatika Universitas Sebelas Maret Surakarta adalah sebagai berikut :
4.1.1 Halaman Login
Gambar 4.1 adalah halaman login dimana seluruh user baik yang berstatus admin maupun user harus melewati login terlebih dahulu untuk dapat meggunakan Program Aplikasi RBA ini. Halaman login merupakan halaman untuk memasukkan username dan password.
Gambar 4.1 Halaman Login
4.1.2 Halaman Home Admin
[image:40.595.128.502.230.594.2]commit to user
[image:41.595.126.503.131.496.2]27
Gambar 4.2 Halaman Home Admin
4.1.4 Halaman Data Admin
[image:41.595.191.432.522.694.2]Gambar 4.3 adalah halaman dimana admin dapat melakukan edit data. Edit data tersebut menyangkut Edit Program Stratejik dan Edit Kegiatan.
commit to user
28
4.1.4 Halaman Edit Stratejik
[image:42.595.139.504.204.704.2]Gambar 4.4 adalah halaman dimana admin dapat melakukan pengeditan terhadap program strategis yang ada.
Gambar 4.4 Halaman Edit Stratejik
4.1.5 Halaman Edit Kegiatan
Gambar 4.5 adalah halaman dimana admin dapat melakukan pengeditan terhadap kegiatan yang ada.
commit to user
29
4.1.6 Halaman Edit Sumber
Gambar 4.6 adalah Halaman Edit Sumber pada halaman ini admin dapat mengedit besarnya skor pada tiap sumber.
Gambar 4.6 Halaman Edit Sumber
4.1.7 Halaman Daftar User
[image:43.595.130.491.204.488.2]Gambar 4.7 adalah halaman dimana admin dapat melihat daftar user yang telah melakukan register.
[image:43.595.161.491.524.692.2]commit to user
30
4.1.7 Halaman Register
[image:44.595.139.436.242.487.2]Gambar 4.8 adalah halaman register. Pada halaman ini, user dapat melakukan proses registrasi atau pendaftaran user supaya user bisa login sehingga user yang telah terdaftar dapat menggunakan menu-menu pilihan pada Program Aplikasi Rencana Bisnis dan Anggaran.
Gambar 4.8 Halaman Register
4.1.8 Halaman Home User
commit to user
[image:45.595.123.498.125.685.2]31
Gambar 4.9 Halaman Home User
4.1.9 Halaman Data User
Gambar 4.10 adalah halaman data user, dimana user dapat melakukan input data. Input data tersebut menyangkut input dana (anggaran masuk) dan input anggaran keluar.
commit to user
32
4.1.10 Halaman Input Dana
[image:46.595.130.482.207.485.2]Gambar 4.11 merupakan halaman dimana user dapat melakukan penginputan Dana. Dana yang diinputkan berasal dari Spp, Bpi dan Lab.
Gambar 4.11 Halaman Input Dana
4.1.10 Halaman Input Anggaran Keluar
[image:46.595.179.478.518.703.2]Gambar 4.12 merupakan halaman anggaran keluar dimana user dapat melakukan penginputan anggaran keluar.
commit to user
33
[image:47.595.128.485.223.492.2]4.1.11 Halaman Laporan
Gambar 4.13 merupakan halaman laporan. Dalam halaman ini, user dapat melakukan pencetakan laporan yang berupa anggaran masuk, anggaran keluar, program stratejik, dan kegiatan.
Gambar 4.13 Halaman Laporan
4.1.12 Halaman About
[image:47.595.192.477.525.700.2]Gambar 4.14 merupakan halaman about. Dalam halaman ini, user dapat melihat semua tentang program aplikasi rencana bisnis dan anggaran.
commit to user
34
4.1.13 Pelaporan Data
[image:48.595.162.500.212.487.2]4.1.13.1 Laporan Kegiatan
Gambar 4.15 merupakan form pelaporan data kegiatan.
Gambar 4.15 Laporan Kegiatan
[image:48.595.194.496.522.706.2]4.1.13.2 Laporan Program Stratejik.
Gambar 4.16 merupakan form pelaporan program strategis.
commit to user
35
4.1.13.3 Laporan Anggaran Masuk
[image:49.595.134.470.207.696.2]Gambar 4.17 merupakan form pelaporan anggaran masuk. Dana yang diinputkan berasal dari beberapa sumber yaitu Spp, Lab dan Bpi.
Gambar 4.17 Laporan Anggaran Masuk
4.1.13.4 Laporan Anggaran Keluar
Gambar 4.18 merupakan form pelaporan anggaran keluar.
commit to user
36
4.2 Evaluasi Sistem
PROSES INPUT KRITERIA KONDISI
Login Username
Password
Username dan
Password Benar
Masuk ke halaman Home
Username dan
Password Salah atau
Kosong
Muncul Message :
Edit Data Kegiatan
Strategik
Sumber
Kegiatan, Strategik,
Sumber Benar
Data Berhasil di masukkan
dan masuk ke database
Kegiatan, Strategik,
Sumber Kosong
Muncul message :
Managemen Anggaran Anggaran Masuk Anggaran Keluar Anggaran Masuk dan Anggaran Keluar Benar
Data berhasil dimasukkan
dan masuk ke database
Anggaran Masuk
dan Anggaran
Keluar Kosong
Muncul Message :
Cetak Laporan Anggaran Masuk Anggaran Keluar Program Strategik Kegiatan Anggaran Masuk, Anggaran Keluar, Program Strategik Benar Muncul form
Laporan dalam bentuk .pdf
Kegiatan Benar
Jika dipilih maka
data akan tercetak semua
commit to user
37
Jika dipilih maka
hanya data tertentu yang
tercetak dalam bentuk .pdf
Anggaran Masuk,
Anggaran Keluar,
Program Strategik
dan Kegiatan
Kosong
Laporan tidak bisa
commit to user
38
BAB V
PENUTUP
A. KESIMPULAN
Kesimpulan yang diperoleh adalah telah dibuatnya Program Aplikasi Rencana Bisnis dan Anggaran menggunakan Ba ha sa
Permrogr ama n J ava Netbea ns. Dalam program aplikasi ini terdapat
fasilitas :
a. Authentifikasi username dan password sehingga hanya user yang mempunyai account saja yang dapat mengakses aplikasi.
b. User dapat melakukan penginputan dana lebih dari satu. c. User dapat mencetak laporan (report).
d. Admin dapat melakukan pengeditan data terhadap data kegiatan, data program stratejik dan data sumber.
