BAB 3 ANALISIS DAN PERANCANGAN SISTEM

(1)

BAB 3

ANALIS IS DAN PERANCANGAN S IS TEM

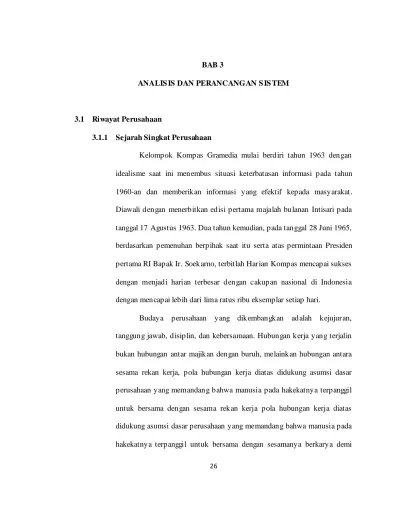

3.1 Riwayat Perusahaan

3.1.1 Sejarah Singkat Perusahaan

Kelompok Kompas Gramedia mulai berdiri tahun 1963 dengan idealisme saat ini menembus situasi keterbatasan informasi pada tahun 1960-an dan memberikan informasi yang efektif kepada masyarakat. Diawali dengan menerbitkan edisi pertama majalah bulanan Intisari pada tanggal 17 Agustus 1963. Dua tahun kemudian, pada tanggal 28 Juni 1965, berdasarkan pemenuhan berpihak saat itu serta atas permintaan Presiden pertama RI Bapak Ir. Soekarno, terbitlah Harian Kompas mencapai sukses dengan menjadi harian terbesar dengan cakupan nasional di Indonesia dengan mencapai lebih dari lima ratus ribu eksemplar setiap hari.

Budaya perusahaan yang dikembangkan adalah kejujuran, tanggung jawab, disiplin, dan kebersamaan. Hubungan kerja yang terjalin bukan hubungan antar majikan dengan buruh, melainkan hubungan antara sesama rekan kerja, pola hubungan kerja diatas didukung asumsi dasar perusahaan yang memandang bahwa manusia pada hakekatnya terpanggil untuk bersama dengan sesama rekan kerja pola hubungan kerja diatas didukung asumsi dasar perusahaan yang memandang bahwa manusia pada

(2)

pengembangan diri dan lingkungan ke arah kenaikan dan kesempurnaan yang bersumber pada Tuhan Yang M aha Esa.

3.1.2 Tujuan Perusahaan

Tujuan dari PT. Kompas Gramedia adalah :

1. Kelanggengan dan pertumbuhan dengan mengemban bisnis sehat. 2. M eningkatkan kualitas Sumber Daya M anusia dan kesejahteraannya. 3. M engemban tugas tanggung jawab sosial dan memperluas kesempatan

kerja.

3.1.3 Nilai Perusahaan

PT. Kompas Gramedia menerapkan nilai-nilai perusahaan (corporate value) yang dikenal dengan KG 5-C (lima keutamaan Kompas Gramedia), yaitu:

1. Caring (peduli terhadap sesama manusia)

M enghargai manusia, tanggung jawab sosial, cross cultural. 2. Credible (berintegritas)

Jujur, berwatak baik, loyal dan bertanggung jawab, transparan, etika bersih.

3. Competent (berprestasi)

(3)

4. Competitive (berdaya saing)

Berani ambil resiko, open mind, berkompetisi, inovatif, ikuti perkembangan teknologi, speed, akseleratif.

5. Customer Delight (berorientasi pada kepuasan pelanggan)

Berorientasi pada penyediaan layanan dan produk berkualitas sesuai dengan kebutuhan pelanggan, fleksibilitas.

3.1.4 Visi dan Misi Perusahaan

M enjadi kelompok usaha penerbitan periodikal, multimedia, dan layanan edutainment terbesar, terbaik, terpadu, dan terbesar di Asia Tenggara. M elalui penyediaan informasi dan layanan edutainment dan berperan serta dalam upaya menciptakan masyarakat terdidik, tercerahkan, menghargai kebhinekaan dan adil sejahtera dengan menjalankan bisnis yang beretika, efisien, dan menguntungkan.

3.2 S truktur Organisasi Perusahaan

Struktur organisasi perusahaan akan ditampilkan pada Gambar 3.1 berikut ini.

(4)

(5)

3.2.1 Tugas dan Wewenang IT Department

Karena pembuatan Sistem Editorial Online ini berada di bawah pengawasan IT Department, maka penulis hanya menjabarkan tentang jabatan yang ada di IT Department beserta dengan tugas-tugasnya.

1. Kepala Bagian

M engkoordinasikan kegiatan pembuatan, pengembangan, dan pengelolaan sistem informasi manajemen (berupa intranet, ekstranet, internet) untuk keperluan internal unit-unit kerja di Kelompok M ajalah maupun memenuhi keperluan pihak eksternal perusahaan.

2. Sekretaris Bagian

M enyelenggarakan jasa kesekretariatan di IT Department dan mengkoordinasikan tugas/pekerjaan bidang sekretariat dan kerumahtanggaan.

3. Petugas Rumah Tangga

M engerjakan tugas kerumahtanggaan di IT Department. 4. Kepala Seksi Technical Support

M engkoordinasikan kegiatan pengelolaan dan pemeliharaan/perawatan hardware, software dan operating system (OS) di Kelompok M ajalah sehingga selalu dalam kondisi siap pakai.

5. Network Engineer

(6)

6. Server Administrator

M engelola server intranet dan internet di IT Department sehingga selalu beroperasi dengan baik.

7. Hardware dan Software System Support

M elakukan kegiatan pemeliharaan, perawatan dan perbaikan sistem hardware dan software untuk mendukung kegiatan operasional unit-unit kerja di Kelompok M ajalah.

8. Kepala Seksi Development Support

M engkoordinasikan kegiatan pembuatan, pengembangan dan pengimplementasian sistem informasi manajemen (intranet, ekstranet, internet) berupa desain, program dan database untuk keperluan internal Kelompok M ajalah maupun eksternal perusahaan.

9. Petugas Traffic Produksi

M engatur alur, proses dan materi produksi sistem informasi manajemen (intranet, ekstranet, internet) untuk keperluan internal Kelompok M ajalah maupun pihak eksternal perusahaan.

10. Programmer

M enyediakan program/software komputer untuk keperluan pembuatan dan pengembangan sistem informasi manajemen berupa intranet,

(7)

11. Database Engineer

M erancang, membuat dan memelihara database di server lokal maupun web untuk kepentingan pembuatan dan pengembangan sistem informasi manajemen (intranet, ekstranet, internet) internal Kelompok M ajalah maupun pihak eksternal perusahaan.

12. Designer

M enyediakan desain (animasi, artistic, layout dan multimedia) untuk kebutuhan pembuatan dan pengembangan sistem informasi manajemen berupa intranet, ekstranet dan internet di internal Kelompok M ajalah maupun pihak eksternal perusahaan.

3.3 Lingkup Sistem yang Sedang Berjalan 3.3.1 Profil Tabloid NOVA

Tabloid NOVA adalah salah satu produk dari PT. Kompas Gramedia (M ajalah) dalam bentuk tabloid. Tabloid NOVA berdiri pada tanggal 25 Februari 1988, dengan surat izin usaha penerbitan pers: SK M ENPEN RI No. 066/SSK/M ENPEN/SIUPP C.1/1986. Berikut adalah struktur organisasi dari Tabloid NOVA:

1. Terbit : Hari Jumat (setiap minggu)

2. Banyak halaman tiap edisi : 64 halaman, 88 halaman (edisi khusus)

(8)

a. Pemimpin Umum : Nurchaeni E.W.F b. Pemimpin Perusahaan : M ary Jane Daniel c. Pimpinan Redaksi : Ratih Sukma Pertiwi d. Redaksi Pelaksana : Intan Y. Septiani

Wendy Sundari

e. Redaktur : Astrid Isnawati

Deddy Adrian

N. Widiati

Rini Sulistyati

Romi Palar

Yetta Angelina Purba

f. Ilustrator : Achirudin

g. Staf Redaksi : Ahmad Tarmizi

Astudesra Ajengrastri Debbi Safinaz Edwin Yusman F Ester Sondang Erni Koeworini Franka

(9)

Hasuna Daylailatu Henry Ismono Laili Damayanti M . Nizar Noverita K. Waldan L. Wisnu Sulityanto Sukrisna Tumpak Sidabutar

h. Reporter : Astrid Isnawati

Deddy Adrian

N. Widiati

Rini Sulistyati

Romy Palar

Yetta Angelina Purba

i. Fotografer : Adrianus adrianto

Agus Dwianto

Ahmad Fadilah

Daniel Supriyono

Fadoli Barbathully

(10)

Dadang Juandi

Samsudin

k. Dokumentasi : M uchtiar

l. Sekretariat : Dyah Ratna

Gracia M aya Savitri

m. Rumah Tangga : M arsono

Tabel 3.1 Tabel Rubrik Tabloid NOVA Publication Section (Rubrikasi) NOVA (Reguler) Selebritis

Kabar Kabur Busana Galeri Taktik cantik Kisah Profil

Anda dan pasangan Anda dan anak Anda dan karier Astrologi M enu seminggu Sedap sekejap Cerpen Tips Uji dapur Kuis Kesehatan Griya Konsultasi psikologi Tanya jawab anak Tanya jawab kandungan

(11)

3.3.2 Profil Majalah HAI

M ajalah HAI adalah salah satu produk dari PT. Kompas Gramedia (M ajalah) dalam bentuk majalah. M ajalah HAI berdiri pada 5 Januari 1976. Struktur organisasi M ajalah HAI:

1. Terbit : Hari Senin (bulanan)

2. Banyak halaman tiap edisi : 82 halaman, 98 halaman (edisi khusus)

3. Ukuran : M ajalah 4. Personil Redaksi: a. General Manager Publishing : Agus Langgeng b. Deputy General Manager

: Hendra Noor Saleh

c. Editor in Chief : Dani Satrio

d. Managing Editor : Junior Respati

e. Editor : Sri Ayu Ambarwati

Yorgi Gusman

Teguh Andrianto

Joko Prayitno

Firdaus

Fadlil

(12)

Rahmat Budiman

Reza Ardian

Andwi F

Larasati

Ahmad Faishal Adnan M aria Rosari Sekar Seruni Agustina Nur Rasyida

g. Graphic Design : Dosir Weis

Rahman Subagyo

Glory Heryanto

Freska Paramita

Yanuar A xel

h. Library & Research : Imam Tadjudin

Edi Dimyati

i. Editorial Secretary : Niken Novika

j. Housekeeping : Sutardi

Tabel 3.2 Tabel Rubrik M ajalah HAI Publication Section (Rubrikasi)

HAI (Reguler) Index

(13)

Once Upon a Time Heroes Among Us M usic Section Psychofun School Section Online + Digital Automotive Section HAItech Sport HAI@rt What’s On Game Where to Buy Next

3.3.3 Sistem yang Sedang Berjalan

Sistem yang sedang berjalan di PT. Kompas Gramedia (M ajalah), khususnya pada Tabloid NOVA dan M ajalah HAI berupa sistem server sharing atau disebut juga dengan folder-based. Sistem ini menggunakan Windows Server Sharing yang mempunyai keuntungan mengenai pengaturan hak akses. Namun pengaturan hak akses pada sistem folder-based tidak bisa secara khusus ke objeknya, karena hak aksesnya terbatas mengikuti sistem bawaan dari Window Server Sharing itu sendiri.

(14)

Pada sistem Window Server Sharing, disediakan folder-folder yang berguna untuk menampung materi-materi untuk setiap edisi. Setiap edisi terbagi menjadi beberapa folder, yaitu :

1. Folder Reporter

Folder Reporter berisi file – file artikel dari tiap penugasan. 2. Folder Fotografer

Folder Fotografer berisi foto-foto dari tiap penugasan. 3. Folder Designer

Folder Designer berisi layout-layout yang berbentuk PDF dari tiap penugasan.

4. Folder Editor

Folder Editor berisi file-file dari Reporter dan Fotografer dan layout-layout dari Designer untuk diperiksa apakah perlu direvisi atau tidak. 5. Folder Redaktur Pelaksana

Folder Redaktur Pelaksana berisi file-file dan layout-layout dari Editor untuk disetujui apakah sudah layak cetak atau belum.

6. Folder Layout Siap Cetak

Folder Layout Siap Cetak berisi hasil keseluruhan penugasan yang sudah disetujui untuk naik cetak (dalam bentuk PDF) .

(15)

Fotografer, atau Designer. Jika hasil penugasan, baik artikel maupun foto, sudah disetujui oleh editor, maka hasil penugasan tersebut akan masuk ke dalam folder Redaktur Pelaksana. Setelah semua hasil foto maupun artikel diterima oleh redaktur, maka akan masuk ke dalam folder Layout Siap Cetak.

3.4 Analisis Sistem

3.4.1 Analisis Wawancara

Tujuan dari dilakukannya wawancara ini adalah untuk membantu pengumpulan data dan analisis permasalahan yang terjadi di PT. Kompas Gramedia (M ajalah). Wawancara ditujukan kepada beberapa pihak terkait, yaitu pihak manager divisi IT, Redaksi Pelaksana Tabloid NOVA, Redaksi Pelaksana M ajalah HAI, dan programmer IT. Dari wawancara yang dilakukan pada hari Rabu, 29 September 2010; Rabu, 6 Oktober 2010; dan Selasa, 23 November 2010 diperoleh informasi sebagai berikut:

1. Permasalahan-permasalahan yang timbul dalam pelaksanaan proses penerbitan yang sedang berjalan.

2. Bagaimana alur kerja proses penerbitan pada PT. Kompas Gramedia (M ajalah).

3. Apa saja yang dibutuhkan pada sistem yang akan dibuat.

4. Bagaimana sistem yang sedang berjalan pada sistem editorial PT. Kompas Gramedia (M ajalah).

(16)

5. Seberapa pentingnya aplikasi ini dibuat dan manfaat pada sistem editorial PT. Kompas Gramedia (M ajalah).

3.4.2 Permasalahan yang Dihadapi

M asalah yang dihadapi oleh tabloid NOVA dan majalah HAI adalah sebagai berikut:

1. Sistem editorial menggunakan Windows Server Sharing yang berbasis folder, sehingga hampir semua aktivitas editorial belum terdokumentasi.

2. M asalah yang paling mendasar adalah banyaknya waktu yang terbuang dikarenakan oleh antara pihak-pihak yang terkait saling tunggu-menunggu hasil penugasan. Hal tersebut seringkali membuat mundurnya deadline penugasan.

3. Workflow yang tidak terstruktur, sehingga tidak jelasnya alur kerja dari karyawan.

4. Tidak adanya hak akses yang jelas, sehingga sering menimbulkan kesalahpahaman antar karyawan dalam pengeditan hasil penugasan. Karena setiap karyawan dapat membuka dan mengedit file yang semestinya bukan menjadi haknya.

(17)

6. Tidak adanya versioning yang diperlukan ketika suatu artikel sudah mengalami beberapa kali revisi, maka file yang sebelum revisi tidak akan tersimpan.

3.4.3 Usulan Pemecahan Masalah

Untuk menghadapi masalah-masalah yang terjadi pada sistem Window Server Sharing di tabloid NOVA dan majalah HAI maka dibuatlah sistem baru, yaitu Sistem Editorial Online yang berbasis web. Pada Sistem Editorial Online akan dilengkapi dengan :

1. Hak Akses

Hak akses berfungsi untuk membatasi ruang pengguna sesuai dengan jabatannya. Walaupun sesama Reporter, tidak bisa mengedit pekerjaan dari reporter yang lain. Contohnya Reporter A tidak dapat mengubah apa yang sudah ditulis dari Reporter B, reporter hanya dapat melihat dari apa yang telah ditulis oleh Reporter B. Sehingga hak akses ini berfungsi agar tidak terjadi kesalahpahaman dalam pengeditan pekerjaan.

2. Logging

Logging berfungsi untuk melihat daftar log dari tiap karyawan, mulai dari banyaknya meng-upload dan men-download file beserta waktu dan tanggal login saat meng-upload dan men-download file.

(18)

3. Versioning

Versioning berfungsi mem-back up data jika data yang sudah dibuat harus mengalami revisi, maka data yang sebelum direvisi akan tetap ada.

4. Archive

Pada Archive berfungsi untuk menyimpan edisi-edisi yang sudah dicetak dan juga dilengkapi dengan fasilitas Search untuk mencari file secara langsung pada file yang dimaksud.

5. M emo

M enu M emo digunakan untuk menjalin komunikasi dua arah antara karyawan, namun pada memo digunkan hak akses, agar workflow tetap berjalan dengan baik diantara karyawan.

6. Deadline Penugasan

Deadline penugasan berupa notification untuk setiap karyawan mengenai tanggal deadline pengumpulan penugasan.

7. Report

M enu Report bertujuan untuk dapat memonitor kinerja para karyawan. Pada Report tercatat berapa kali seseorang melakukan revisi dan dapat terlihat frekuensi keterlambatan pengumpulan penugasan.

(19)

8. Upload dan Download

Dengan Upload maka akan memudahkan karyawan dalam mengirim file dan dengan Download maka akan memudahkan karyawan dalam mengambil file.

3.5 Perancangan Sistem

M etode perancangan yang dibuat untuk PT. Kompas Gramedia (M ajalah) yaitu model berorientasi objek dengan menggunakan perancangan struktur menu, UM L (Unified Modeling Language) dan perancangan layar.

3.5.1 S truktur Menu

Rancangan struktur menu dari Sistem Editorial Online adalah sebagai berikut:

1. Struktur M enu Redaktur Pelaksana

Gambar 3.3 Struktur M enu Redaktur Pelaksana

(20)

2. Struktur M enu Editor Tulis

Gambar 3.4 Struktur M enu Editor Tulis

3. Struktur M enu Editor Visual

(21)

4. Struktur M enu Designer

Gambar 3.6 Struktur M enu Designer

5. Struktur M enu Fotografer

(22)

6. Struktur M enu Reporter

Gambar 3.8 Struktur M enu Reporter

3.5.2 UML

3.5.2.1 Use Case Diagram

Berikut ini merupakan rancangan use case untuk Sistem Editorial Online PT. Kompas Gramedia (M ajalah):

(23)

1. Use Case Redaktur Pelaksana

(24)

(25)

(26)

(27)

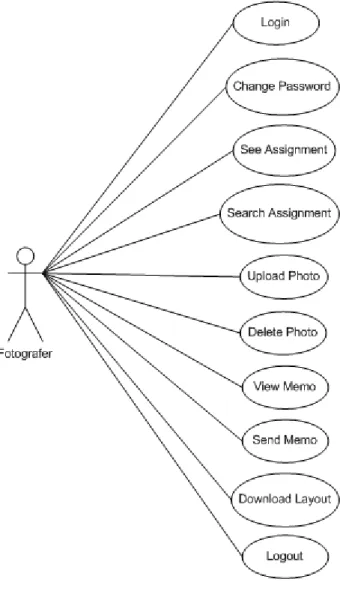

5. Use Case Fotografer

(28)

6. Use Case Reporter

(29)

3.5.2.2 State Diagram

Berikut ini merupakan rancangan state diagram untuk Sistem Editorial Online PT. Kompas Gramedia (M ajalah):

1. Login

(30)

2. Accept Assignment Redaktur Pelaksana

(31)

3. Change Password Redaktur Pelaksana

(32)

4. Create Assignment Redaktur Pelaksana

(33)

5. Create Edition Redaktur Pelaksana

(34)

(35)

7. Manage User Redaktur Pelaksana

(36)

8. M emo Redaktur Pelaksana

Login

/ in se rt user name and p asswor d

/ su ccess l ogin

Home Redaktur Pel aksa na

/ ch oose menu

Memo

/ wr ite / r ead

/ send / ch oose user

/ send / de lete

(37)

9. Report Assignment Redaktur Pelaksana

(38)

10. View Layout Redaktur Pelaksana

(39)

11. View Log Redaktur Pelaksana

(40)

12. Accept Assignment Editor Tulis

/ input usename and password

Login / success login

Home Editor Tulis

/ choose menu

Accept Assignment

/ choose edition, section,type

/ Accept / cancel

/ delete

/ upload

/ download

(41)

13. Change Password Editor Tulis

(42)

(43)

15. Editor Assignment Editor Tulis

/ input username and password

Login / success login

Home Editor Tulis

/ choose menu

Editor Assignment

/ see assignment

/ choose edition

(44)

16. M emo Editor Tulis

(45)

17. View Layout Editor Tulis

(46)

(47)

19. Change Password Editor Visual

(48)

20. Create Assignment Editor Visual

(49)

21. Editor Assignment Editor Visual

(50)

22. M emo Editor Visual

/ input username and password

Login

/ s uc cess login

Home Editor Visual

/ c hoose menu Memo / reply / read / c hoose staff / s ubmit / data not complete

(51)

23. View Layout Editor Visual

(52)

24. Change Password Designer

(53)

25. M emo Designer

(54)

26. See Assignment Designer

(55)

27. Upload Design Designer

(56)

28. View Document Designer

(57)

29. View Layout Designer

(58)

30. Change Password Fotografer

(59)

31. M emo Fotografer

(60)

32. See Assignment Fotografer

(61)

33. Upload Photo Fotografer

(62)

34. View Layout Fotografer

(63)

35. Change Password Reporter

(64)

36. M emo Reporter

(65)

37. See Assignment Reporter

(66)

38. Upload Article Reporter

(67)

39. View Layout Reporter

/ input username and password,login

Login / success login Home Reporter / choose menu View Layout / download

(68)

3.5.2.3 Class Diagram

Berikut ini merupakan rancangan class diagram untuk Sistem Editorial Online PT. Kompas Gramedia (M ajalah):

(69)

3.5.3 Perancangan Basis Data

3.5.3.1 Entity Relationship Diagram

Berikut merupakan entity relationship diagram dari Sistem Editorial Online pada PT. Kompas Gramedia (M ajalah) :

(70)

3.5.3.2 Tabel Database

Perancangan basis data dari sistem yang akan dibuat: 1. MsUser

Tabel 3.3 Tabel M sUser

Field Data Type Ukuran

Username (PK) VARCHAR 15

Password VARCHAR 10 idKaryawan (FK1) INTEGER 11 idLtBisnis (FK2) INTEGER 11

2. MsKaryawan

Tabel 3.4 Tabel M sKaryawan

idKaryawan (PK) INTEGER 10 Nama VARCHAR 50

3. MsEdisi

Tabel 3.5 Tabel M sEdisi

IDM Edisi (PK) INTEGER 11

IDEdisi (FK1) VARCHAR 10

IDRubrik (FK2) INTEGER 11

4. MsJobs

(71)

5. MsAccess

Tabel 3.7 Tabel M sAccess

idAkses (PK) INTEGER 11 idTypeJob (FK1) INTEGER 11 Judul VARCHAR 100 Link VARCHAR 100

6. TrArtikel

Tabel 3.8 Tabel TrArtikel

Field Data Type Ukuran IDArtikel (PK) INTEGER 11 Judul VARCHAR 50 Attachment VARCHAR 100

7. TrDesign

Tabel 3.9 Tabel TrDesign

idDesign (PK) INTEGER 11

Judul VARCHAR 50 Attachment VARCHAR 100

8. TrDocument

Tabel 3.10 Tabel TrDocument

IDTRDocument (PK) INTEGER 11 IDTypeFileUpload (FK1) INTEGER 11 IDArtikel (FK4) INTEGER 11

IDGambar (FK2) INTEGER 11

(72)

9. TrGambar

Tabel 3.11 Tabel TrGambar

idGambar (PK) INTEGER 11

JudulGambar VARCHAR 50 Attachment VARCHAR 100

10. TrLogging

Tabel 3.12 Tabel TrLogging

idTrLogging (PK) INTEGER 11 idKaryawan (FK1) INTEGER 11 Descs BLOB Audit_Time DATETIM E 11. TrM emo

Tabel 3.13 Tabel TrM emo

idTrM emo (PK) INTEGER 11

Title VARCHAR 50 Text BLOB idKaryawanFrom (FK1) INTEGER 11 idKaryawanTo (PK, FK2) INTEGER 11 Date DATETIM E 12. TrPenugasan

Tabel 3.14 Tabel TrPenugasan

(73)

13. TrRelease

Tabel 3.15 Tabel TrRelease

IDTRRelease (PK) INTEGER 11

IDTRTugasAccepted (FK1) INTEGER 11 AuditID INTEGER 11 Time DATETIM E

14. TrTugasAccepted

Tabel 3.16 Tabel TrTugasAccepted

IDTRTugasAccepted (PK) INTEGER 11

IDUploadFile (FK1) INTEGER 11

AuditID INTEGER 11 Time DATETIM E

15. TrUploadFile

Tabel 3.17 Tabel TrUploadFile

IDUploadFile (PK) INTEGER 11 IDTRDocument (FK1) INTEGER 11 Version INTEGER 11 Time DATETIM E IDPenugasan (FK2) INTEGER 11 16. LtBisnis

Tabel 3.18 Tabel LtBisnis

IDLTBisnis (PK) INTEGER 11 NamaBisnis VARCHAR 20 IDJobsRedPel (FK1) INTEGER 11

(74)

17. LtEdisi

Tabel 3.19 Tabel LtEdisi

IDEdisi (PK) INTEGER 11 TglEdisi DATETIM E NamaEdisi VARCHAR 50 HeadLine VARCHAR 100 IDLTBisnis (FK1) INTEGER 11 18. LtRubrik

Tabel 3.20 Tabel LtRubrik

idRubrik (PK) INTEGER 11

NamaRubrik VARCHAR 100 General TINYINT 1 IDLTBisnis (FK1) INTEGER 11

19. LtTypeFileUpload

Tabel 3.21 Tabel LtTypeFileUpload

IDTypeFileUpload (PK) INTEGER 11 NamaTypeFileUpload VARCHAR 10

20. LtTypeJob

Tabel 3.22 Tabel LtTypeJob

idTypeJob (PK) INTEGER 11 TypeJob VARCHAR 25

(75)

3.5.4 Perancangan Layar

Perancangan layar dari sistem yang akan dibuat: 1. Halaman Login

Gambar 3.56 Halaman Login 2. Home Redaksi Pelaksana

(76)

3. Accept Assignment Redaksi Pelaksana

Gambar 3.58 Halaman Accept Assignment Redaksi Pelaksana 4. Change Password Redaksi Pelaksana

(77)

5. Create Assignment Redaksi Pelaksana

Gambar 3.60 Halaman Create Assignment Redaksi Pelaksana 6. Create Edition Redaksi Pelaksana

(78)

7. Create Section Redaksi Pelaksana

Gambar 3.62 Halaman Create Section Redaksi Pelaksana 8. Manage User Redaksi Pelaksana

(79)

9. M emo Redaksi Pelaksana

Gambar 3.64 Halaman M emo Redaksi Pelaksana 10. View Layout Redaksi Pelaksana

(80)

11. View Log Redaksi Pelaksana

Gambar 3.66 Halaman View Log Redaksi Pelaksana 12. Home Editor Tulis

(81)

13. Accept Assignment Editor Tulis

Gambar 3.68 Halaman Accept Assignment Editor Tulis 14. Change Password Editor Tulis

(82)

15. Editor Assignment Editor Tulis

Gambar 3.70 Halaman Editor Assignment Editor Tulis 16. M emo Editor Tulis

(83)

17. View Layout Editor Tulis

Gambar 3.72 Halaman View Layout Editor Tulis 18. See Assignment Editor Tulis

(84)

19. Home Editor Visual

Gambar 3.74 Halaman Home Editor Visual 20. Accept Assignment Editor Visual

(85)

21. Change Password Editor Visual

Gambar 3.76 Halaman Change Password Editor Visual 22. Editor Assignment Editor Visual

(86)

23. M emo Editor Visual

Gambar 3.78 Halaman M emo Editor Visual 24. View Layout Editor Visual

(87)

25. See Assignment Editor Visual

Gambar 3.80 Halaman See Assignment Editor Visual 26. Home Designer

(88)

27. Change Password Designer

Gambar 3.82 Halaman Change Password Designer 28. M emo Designer

(89)

29. See Assignment Designer

Gambar 3.84 Halaman See Assignment Designer 30. Upload Layout Designer

(90)

31. View Document Designer

Gambar 3.86 Halaman View Document Designer 32. View Layout Designer

(91)

33. Home Fotografer

Gambar 3.88 Halaman Home Fotografer 34. Change Password Fotografer

(92)

35. M emo Fotografer

Gambar 3.90 Halaman M emo Fotografer 36. See Assignment Fotografer

(93)

37. Upload Photo Fotografer

Gambar 3.92 Halaman Upload Photo Fotografer 38. View Layout Fotografer

(94)

39. Home Reporter

Gambar 3.94 Halaman Home Reporter 40. Change Password Reporter

(95)

41. M emo Reporter

Gambar 3.96 Halaman M emo Reporter 42. See Assignment Reporter

(96)

43. View Layout Reporter

Gambar 3.98 Halaman View Layout Reporter 44. Upload Article Reporter

(97)

3.5.5 Pseudocode Alur Bisnis General

Login

Tampilkan halaman Index M asukkan ID

M asukkan Password Pilih Bisnis Unit Klik submit

Jika ID / Password salah kembali ke halaman Index Jika ID / Password benar masuk ke Home

Change password

pilih menu “Change Password” tampilkan halaman changePassword masukkan password lama

masukkan password baru masukkan ulang password baru klik submit

Jika password lama salah / password baru tidak sama dengan password baru ulang maka password tidak berubah

jika password lama benar & password baru sama dengan password baru ulang maka password berubah

(98)

M emo

viewM emo

dari menu home Klik title memo

masuk ke viewM emo inbox dari viewM emo

outBox

Klik title M emo

Tampilkan detail memo inBox

Klik title memo

Tampilkan detail M emo writeM emo dari outBox pilih tujuan tulis judul tulis pesan klik submit

(99)

tampilkan writeM emo->outbox viewLayout

pilih menu viewLayout pilih edisi

pilih rubric

tampilkan data Layout

klik judul untuk men-Download layout

admin manageUser

viewUser

klik menu manageUser

tampilkan halaman manageUser Insert new User

klik menu manageUser

tampilkan halaman manageUser

masukkan username, password, nama, dan jabatan klik submit

data user akan tersimpan Delete User

(100)

klik delete

data user akan hilang Rubrik

viewRubrik

klik menu createRubrik

tampilkan halaman createRubrik createRubrik

tampilkan halaman createRubrik masukkan nama rubrik

pilih general / tidak klik submit

data rubrik akan tersimpan deleteRubrik

tampilkan halaman createRubrik klik delete

akan muncul kolom “are you sure ??” jika Yes data rubric akan hilang

(101)

klik menu createEdition

tampilkan halaman createEdition createEdition

tampilkan halaman createEdition masukkan tanggal terbit

masukkan nomor edisi masukkan Headline klik submit

data edisi akan tersimpang deleteEdition

tampilkan halaman createRubrik klik delete

akan muncul kolom “are you sure ??” jika Yes data edisi akan hilang jika No data tidak hilang insert Rubrik into edition

klik menu create edition

tampilkan halaman createRubrik klik judul edisi

(102)

jika ingin menambahkan rubrik general pilih “submit general rubric”

data akan tersimpan

jika ingin menambahkan yg lain pilih rubric yg ada, klik submit data akan tersimpan

delete Rubrik in Edition klik menu create edition

tampilkan halaman createRubrik klik judul edisi

tampilkan halaman Rubrik in edition klik delete

akan muncul kolom “are you sure ??”

jika Yes data rubrik pada edisi tersebut akan hilang jika No data tidak hilang

Assignment

viewAssignment

klik menu createAssignment

tampilkan halaman createAssignment createAssignment

(103)

pilih section pilih typejobs masukkan tema

masukkan tanggal deadline klik submit

data assignment akan tersimpan deleteAssignment

klik menu createAssignment

tampilkan halaman createAssignment klik delete

akan muncul kolom “are you sure ??” jika Yes data assignment akan hilang jika No data tidak hilang

Accept Assignment

viewAcceptedAssignment

klik menu viewAcceptedAssignment

tampilkan halaman viewAcceptedAssignment downloadAssignment

tampilkan halaman viewAcceptedAssignment pilih edition

(104)

pilih typejobs klik judul

file akan terdownload acceptAssignment

pilih section pilih typejobs klik accept

data assignment akan tersimpan cancelAssignment

pilih section pilih typejobs klik cancel

(105)

Editor

editorAssignment klik menu viewLog

tampilkan halaman viewLog pilih edisi

seeAssignment viewAssignment

klik menu seeAssignment

tampilkan halaman seeAssignment createAssignment

tampilkan halaman seeAssignment pilih edisi

pilih staff pilih section

masukkan tanggal deadline klik submit

data assignment yang sudah di accept akan tersimpan deleteAssignment

(106)

klik delete

jika Yes data assignment yang sudah di accept akan hilang jika No data tidak hilang

acceptAssignment

viewAcceptedAssignment klik menu acceptAssignment

tampilkan halaman acceptAssignment downloadAssignment

klik menu acceptAssignment

tampilkan halaman acceptAssignment pilih edition

pilih staff pilih section klik judul

file akan terdownload acceptAssignment

(107)

klik accept

data assignment akan tersimpan cancelAssignment

pilih staff pilih section klik cancel

jika Yes data assignment yang sudah di accept akan hilang jika No data tidak hilang

uploadAssignment

pilih staff pilih section ketik judul klik choose file pilih file

(108)

data akan tersimpan file akan tersimpan Reporter

seeAssignment

klik judul

tampilkan halaman writearticle writeArticle

upload Article

klik menu writeArticle

tampilkan halaman writeArticle pilih edisi

pilih section ketik judul klik choose file pilih file klik submit

(109)

pilih section klik judul

file akan terdownload delete Article

pilih section klik delete

akan muncul kolom “are you sure ??” jika Yes

data article akan hilang file akan hilang

jika No data tidak hilang

Photographer seeAssignment

(110)

pilih edisi klik judul

tampilkan halaman writearticle uploadPhoto

uploadPhoto

klik menu uploadPhoto

pilih section ketik judul klik choose file pilih file klik submit

data akan tersimpan file akan tersimpan download Photo

tampilkan halaman uploadPhoto pilih edisi

(111)

delete Photo

tampilkan halaman uploadPhoto pilih edisi

pilih section klik delete

akan muncul kolom “are you sure ??” jika Yes

data photo akan hilang file akan hilang

jika No data tidak hilang Designer

seeAssignment

klik judul

tampilkan halaman uploadDesign uploadDesign

uploadDesign

(112)

pilih edisi pilih section ketik judul klik choose file pilih file klik submit

data akan tersimpan file akan tersimpan download Design

klik menu uploadDesign

tampilkan halaman uploadDesign pilih edisi

pilih section klik judul

file akan terdownload delete Design

klik menu uploadDesign

tampilkan halaman uploadDesign pilih edisi

(113)

jika Yes

data design akan hilang file akan hilang

jika No data tidak hilang viewDocument

klik menu viewDocument

tampilkan halaman viewDocument pilih typeJobs

pilih staff pilih edisi pilih assignment klik download
