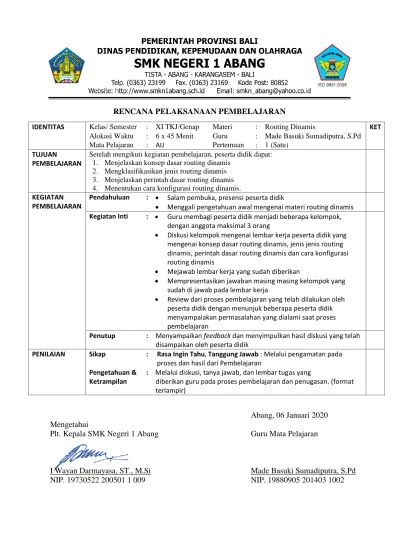

RENCANA PELAKSANAAN PEMBELAJARAN
IDENTITAS Kelas/ Semester : XI TKJ/Genap Materi : Routing Dinamis KET
Alokasi Waktu : 6 x 45 Menit Guru : Made Basuki Sumadiputra, S.Pd Mata Pelajaran : AIJ Pertemuan : 1 (Satu)
TUJUAN
PEMBELAJARAN
Setelah mengikuti kegiatan pembelajaran, peserta didik dapat: 1. Menjelaskan konsep dasar routing dinamis
2. Mengklasifikasikan jenis routing dinamis 3. Menjelaskan perintah dasar routing dinamis 4. Menentukan cara konfigurasi routing dinamis. KEGIATAN
PEMBELAJARAN
Pendahuluan : • Salam pembuka, presensi peserta didik
• Menggali pengetahuan awal mengenai materi routing dinamis Kegiatan Inti : • Guru membagi peserta didik menjadi beberapa kelompok,
dengan anggota maksimal 3 orang
• Diskusi kelompok mengenai lembar kerja peserta didik yang mengenai konsep dasar routing dinamis, jenis jenis routing dinamis, perintah dasar routing dinamis dan cara konfigurasi routing dinamis
• Mejawab lembar kerja yang sudah diberikan
• Mempresentasikan jawaban masing masing kelompok yang sudah di jawab pada lembar kerja
• Review dari proses pembelajaran yang telah dilakukan oleh peserta didik dengan menunjuk beberapa peserta didik menyampaiakan permasalahan yang dialami saat proses pembelajaran
Penutup : Menyampaikan feedback dan menyimpulkan hasil diskusi yang telah disampaikan oleh peserta didik
PENILAIAN Sikap : Rasa Ingin Tahu, Tanggung Jawab : Melalui pengamatan pada
proses dan hasil dari Pembelajaran Pengetahuan &
Ketrampilan
: Melalui diskusi, tanya jawab, dan lembar tugas yang
diberikan guru pada proses pembelajaran dan penugasan. (format terlampir)
Mengetahui
Plt. Kepala SMK Negeri 1 Abang
I Wayan Darmayasa, ST., M.Si NIP. 19730522 200501 1 009
Abang, 06 Januari 2020 Guru Mata Pelajaran
Made Basuki Sumadiputra, S.Pd NIP. 19880905 201403 1002
LEMBAR KERJA
ADMINISTRASI INFRASTRUKTUR JARINGAN
Nama Siswa : ... ( ) ... ( ) ... ( ) Kelas : ...
Paket Keahlian : Teknik Komputer dan Jaringan
A. MATERI
Routing Dinamis
B. KOMPETENSI DASAR
3.6. Mengevaluasi routing dinamis
3.7. Mengevaluasi permasalahan routing dinamis
C. TUJUAN
1. Peserta didik mampu menjelaskan konsep dasar routing dinamis 2. Peserta didik mampu mengklasifikasikan jenis routing dinamis
D. TEORI SINGKAT
Lihat modul Routing Dinamis
E. KEGIATAN
1. Jelaskan apa itu routing dinamis!
2. Jelaskan keuntungan dan Kerugian routing dinamis! 3. Sebutkan jenis jenis routing dinamis!
4. Jelaskan secara singkat tentang algoritma yang digunakan, proses routingnya, kelebihan dan kekurangan dari protocol routing di bawah ini
a. RIP b. OSPF c. BGP d. IGRP e. EIGRP F. JAWABAN : ... ... ... ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... G. KOMENTAR GURU ... ... ... H. MONITORING
a. Tanggal Pemberian Tugas : b. Tanggal Penilaian : c. Jumlah Skor :
Nilai Paraf Guru
Made Basuki Sumadiputra, S.Pd NIP. 19880905 201403 1 002
LEMBAR KERJA
ADMINISTRASI INFRASTRUKTUR JARINGAN
Nama Siswa : ... ( ) ... ( ) ... ( ) Kelas : ...
Paket Keahlian : Teknik Komputer dan Jaringan
I. MATERI
Routing Dinamis
J. KOMPETENSI DASAR
3.6. Mengevaluasi routing dinamis
3.7. Mengevaluasi permasalahan routing dinamis
K. TUJUAN
1. Peserta didik mampu menjelaskan konsep dasar routing dinamis 2. Peserta didik mampu mengklasifikasikan jenis routing dinamis
L. TEORI SINGKAT
Lihat modul Routing Dinamis
M. KEGIATAN
1. Setiap kelompok membuat jaringan lokal sesuai dengan urutan kelompok dengan format IP Addressnya menggunakan format 192.168.X.0/24, dengan X adalah urutan kelompok, misalnya kelompok 1, maka IP Address lokalnya adalah 192.168.1.0/24.
2. Lakukan konfigurasi sesuai dengan tahapan di bawah ini a) Berikan IP pada eth1, dengan cara DHCP-Client
b) Berikan IP pada eth2, dengan cara IP-Address-Add, IP sesuaikan dengan aturan nomor 1.
c) Berikan IP pada PC beserta gateway nya, lakukan ping ke gateway. d) Lakukan ping ke PC tetangga, catat hasilnya
e) Konfigurasi routing RIP nya
3. Lakukan pengujian hasil konfigurasi ke semua jaringan yang ada, kemudian catat hasilnya pada lembar kerja yang sudah disediakan.
4. Setiap kelompok membuat laporan hasil praktikum, sesua dengan format laporan praktikum yang sudah disediakan.
N. JAWABAN :
Data “ping” ke PC tetangga sebelum konfigurasi RIP (uji coba ke 3 PC tetangga) No Sumber IP Tujuan IP Hasil
1 Status :………. Lost :………. Avg :………. 2 Status :………. Lost :………. Avg :………. 3 Status :………. Lost :………. Avg :……….
Data “ping” ke PC tetangga sebelum konfigurasi RIP (uji coba ke 3 PC tetangga) No Sumber IP Tujuan IP Hasil
1 Status :………. Lost :………. Avg :………. 2 Status :………. Lost :………. Avg :………. 3 Status :………. Lost :………. Avg :……….
Ketikkan perintah “tracert IP_tetangga” , catat hasilnya
... ... KOMENTAR GURU ... ... O. MONITORING
a. Tanggal Pemberian Tugas : b. Tanggal Penilaian : c. Jumlah Skor :
Nilai Paraf Ketua Kelompok Paraf Guru
(...)* *Tulis nama dan tanda tangan
Made Basuki Sumadiputra, S.Pd NIP. 19880905 201403 1 002
Soal Ulangan
1. Apa yang dimaksud dengan routing dinamis …
A. Router membuat jalur secara otomatis
B. Router update data secara manual C. Routing yang ada secara otomatis D. Routing yang tidak perlu konfigurasi E. Routing yang paling dinamis
ANSWER: A
2. Apa keuntungan routing dinamis dengan routing statis …
A. Beban kerja router meningkat B. Update tabel routing memerlukan
waktu
C. Hanya mengenalkan IP Network yang terhubung ke router D. Cocok untuk jaringan yang kecil E. Konfigurasinya agak rumit
ANSWER: C
3. Yang tidak termsuk routing dinamis adalah … A. Default Routing B. RIP C. OSPF D. BGP E. IGRP ANSWER: A
4. Routing Information Protocol atau RIP termasuk protocol routing tipe … A. Distance Vector B. Link State C. Hybrid D. Shortest E. Long State ANSWER: A
5. Berapa hop count maksimal dari routing RIP … A. 200 B. 100 C. 60 D. 15 E. 30 ANSWER: D
6. Berapa waktu yang diperlukan untuk update tabel routing RIP …
A. 30 detik B. 20 detik C. 15 detik D. 10 detik E. 5 detik ANSWER: A
7. Routing RIP yang hanya digunakan untuk IPv6 adalah … A. RIPv1 B. RIPv2 C. RIPng D. RIPv6 E. RIPv4 ANSWER: C
8. Apabila salah satu router menggunakan RIP dan yang lainnya menggunakan Routing Statis apa yang harus dilakukan supaya setiap router bisa saling tukar informasi routing …
A. Lakukan ping ke router tetangga B. Tambahkan network neighbour C. Seting key masing masing router D. Konfigurasi redistribute
E. Lakukan Authtentication ANSWER: D
9. OSPF adalah protocol routing Interior Gateway Protokol dengan jenis …
A. Distance Vector B. Link State C. Hybrid D. Shortest E. Long State ANSWER: A
10. Untk mencari jalur terpendek OSPF menggunakan algoritma … A. Djikstra B. Huffman C. Shortest D. Link state E. Distance ANSWER: A
11. OSPF membagi jaringan dalam beberapa tingkatan, tingkatan router dalam OSPF adalah … A. Area B. Network C. Multicast D. Broadcast E. Host ANSWER: A
12. Data yang diolah oleh routing OSPF yang akan di distribusikan ke router yang lain adalah …
A. Link State Packet
B. Link State Advertisement C. Link Shortest Path D. Open Message E. Update Message
ANSWER: A
13. Area utama dalam OSPF disebut juga dengan …
A. Backup Designated Area B. Designated Area
C. Stub Area D. Default Area E. Backbone Area
ANSWER: E
14. Router yang akan melakukan update routing ke semua router dalam OSPF disebut dengan …
A. Designated Router
B. Backup Designated Router C. Default Router
D. Backbone Router E. Updated Router ANSWER: A
15. Protokol routing BGP termasuk kedalam kelompok …
A. Interior Gateway Protokol B. Exterior Gateway Protokol C. Hybrid Gateway Protokol D. Extended Gateway Protokol E. Default Gateway Protokol ANSWER: A
16. BGP yang memiliki kebijakan routing yang sama dan memilik AS yang sama disebut dengan … A. Internal BGP B. External BGP C. Extend BGP D. Interior BGP E. Exterior BGP ANSWER: A
17. Paket pesan yang dikirimkan BGP ada empat, diantaranya adalah, kecuali …
A. Open Message B. Keepalive Message C. Notification Message D. Update Message E. Maintenance Message ANSWER: E
18. Paket pesan pertama yang dikirimkan oleh protocol Routing BGP adalah …
A. Open Message B. Keepalive Message C. Notification Message D. Update Message E. Maintenance Message ANSWER: A
19. IGRP adalah protocol routing pengganti RIP yang jumlah hop count nya lebih banyak, berapakah hop count IGRP …
A. 255 B. 128 C. 64 D. 32 E. 16 ANSWER: A
20. EIGRP merupakan pengembangan dari IGRP dan merupakan proprietary protocol cisco, termasuk kelompok apa protocol EIGRP …
A. HYBRID B. Distance Vector C. Link State D. Default E. Interior Protokol ANSWER: A
