BAB I
PENDAHULUAN
1.1 Sistem Pendingin
Sistem pendingin atau penyejuk ruangan adalah sebuah alat yang bisa mengkondisikan udara. Sistem penyejuk ruangan atau AC sudah menjadi kebutuhan yang penting bagi masyarakat terutama yang berada di daerah beriklim tropis karena ruangan yang semula panas dapat berubah menjadi sejuk ketika AC dalam ruangan tersebut dihidupkan.
Tipe AC yang dioptimasikan adalah Panasonic PC18PKP dengan kapasitas 2 PK.
1.2 Lokasi Kegiatan Optimasi
Kegiatan optimasi adalah kegiatan yang bertujuan untuk mengoptimalkan kinerja mesin sistem pendingin.
Lokasi kegiatan optimasi yang kami lakukan adalah di Gedung A Teknik Mesin Lantai 2 Ruang A.211, Politeknik Negeri Jakarta
1.3 Tujuan Optimasi
- Mengoptimumkan dan meningkatkan pemakaian mesin pendingin di ruang A.211 - Melakukan pencatatan data terhadap mesin pendingin dan ruangan yang
didinginkan.
- Membuat skema sistem/rancangan optimasi AC
- Melakukan tindakan optimasi sesuai dengan rancangan yang dibuat.
- Membandingkan hasil data sebelumnya dengan data setelah dilakukan tindakan optimasi.
- Menentukan saving dana pembayaran energi listrik, jika dilakukan tindakan optimasi sesuai rencana yang dibuat.
- Membuat laporan yang berisikan : data operasi mesin sebelumnya , rancangan untuk melakukan optimasi, Data setelah hasil optimasi, hasil perbandingan data sebelum dan sesudah tindakan optimasi.
1.4 Ruang Lingkup Kegiatan Optimasi
Kegiatan optimasi energi ini mencakup sistem pendingin (AC) tipe split yang berada di Gedung A Teknik Mesin Politeknik Negeri Jakarta tepatnya di ruang A.211 dengan komponen yang akan dioptimasi ialah: kompressor, kondensor, dan evaporator.
1.5 Spesifikasi Mesin Yang Akan Dioptimasikan (Daya/PK)
Tabel 1.1 Spesifikasi Mesin AC Yang Dioptimasikan (Kondensor)
Merk/Model Panasonic Model No. CU-PC18PKP
Input Power (Normal) 1920 W
Input Power (Max) 1980 W
Phase 1 Ф
Voltage 220 – 240 VAC
Frequency 50 Hz
Tabel 1.2 Spesifikasi Mesin AC Yang Dioptimasikan (Evaporator)
Merk/Model Panasonic Model No. CS-PC18PKP
Input Power (Normal) 1920 W
Input Power (Max) 1980 W
Phase 1 Ф
Voltage 220 – 240 VAC
1.6 Skema Dan Prinsip Kerja Mesin Yang Akan Dioptimasi
Gambar 1.3 Skema AC
1.7 Nama Komponen Mesin Serta Fungsinya
1.7.1 Komponen Utama

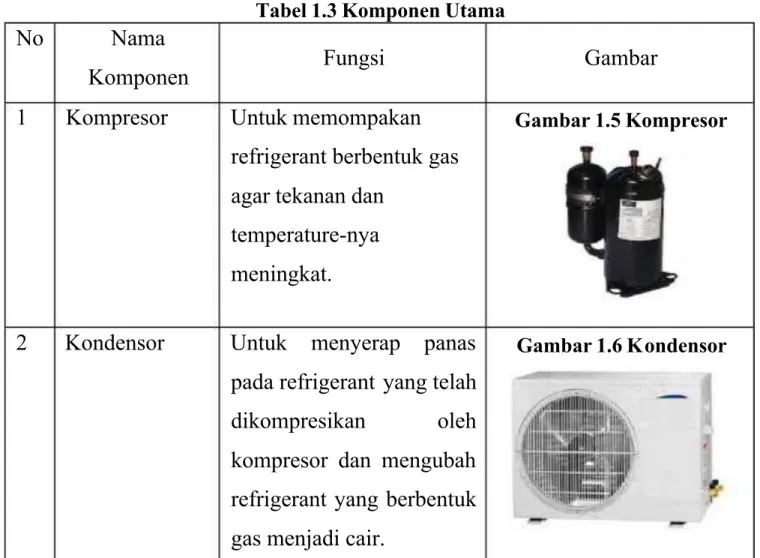

Tabel 1.3 Komponen Utama
No Nama
Komponen Fungsi Gambar
1 Kompresor Untuk memompakan refrigerant berbentuk gas agar tekanan dan
temperature-nya meningkat.
Gambar 1.5 Kompresor
2 Kondensor Untuk menyerap panas pada refrigerant yang telah dikompresikan oleh kompresor dan mengubah refrigerant yang berbentuk gas menjadi cair.
3 Katup ekspansi Untuk mengabutkan refrigerant ke dalam evaporator, agar refrigerant cair dapat berubah menjadi gas
Gambar 1.7 Katup Ekspansi
4 Evaporator Untuk menyerap panas dari udara, melalui sirip-sirip pendingin evaporator, sehingga udara menjadi dingin
Gambar 1.8 Evaporator
1.7.2 Komponen Kelistrikan
Tabel 1.4 Komponen Kelistrikan
No Nama
Komponen Fungsi Gambar
1 Thermistor Untuk mengukur temperature suhu pada ruangan, dengan begitu dapat mengatur kerja
kompresor secara otomatis berdasarkan pengaturan
temperature suhu pada remote kontrol
2 PCB Kontrol Untuk mengatur dan mengontrol keseluruhan unit AC
Gambar 1.10 PCB Kontrol
3 Kapasitor Untuk mengatur putaran pada motor fan pada bagian komponen evaporator dan kondensor.
Gambar 1.11 Kapasitor
4 Overload Untuk mengamankan motor listrik kompresor apabila tidak bekerja dengan normal.
Gambar 1.12 Overload
5 Motor Listrik Untuk menggerakkan fan evaporator maupun blower.
1.7.3 Komponen Pendukung
Tabel 1.5 Komponen Pendukung
No Nama Komponen
Fungsi Gambar
1 Strainer Untuk menyaring kotoran yang terbawa oleh
refrigerant di dalam sistem AC.
Gambar 1.14 Strainer
2 Accumulator Untuk menampung refrigerant cair
bertemperatur rendah dan campuran minyak pelumas evaporator dan juga untuk mengatur sirkulasi aliran bahan refrigerant agar bisa
keluar-masuk melalui saluran yang terdapat pada bagian atas accumulator
menuju ke saluran hisap kompresor
Gambar 1.15 Accumulator
3 Minyak Pelumas Kompresor
Untuk melumasi bagian- bagian kompresor yang bergesekkan sehingga dapat
menghindari terjadinya keausan.
Gambar 1.16 Minyak Pelumas Kompresor
BAB II
PERSIAPAN PRAKTIKUM OPTIMASI
2.1 Variabel Yang Akan Diukur Sebelum Melakukan Temperatur ruangan (0C)
Kelembaban ruangan (%)
Putaran fan pada evaporator dan kondensor (rpm) Arus (ampere) dan Daya (Watt)
2.2 Alat Yang Dibutuhkan Untuk Melakukan Optimasi
Tabel 2.1 Alat Yang Dibutuhkan Untuk Tindakan Optimasi
No. Nama Alat Gambar
1. Meteran Gambar 2.1 Meteran
3. Tachometer Gambar 2.3 Tachometer
4. Clampmeter Gambar 2.4 Clampmeter
5. Selang Pembersih Debu Gambar 2.5 Selang Pembersih Debu
7. Mesin Pompa Gambar 2.7 Mesin Pompa
8. Plastik Penampung Air Kotor Gambar 2.8 Plastik Penampung Air Kotor
9. Tangga Gambar 2.9 Tangga
11. Kain Pel Gambar 2.11 Kain Pel
12. Kain Majun Gambar 2.12 Kain Majun
2.3 Pihak-Pihak Yang Dikordinasikan Untuk Pelaksanaan Optimasi
Bapak Jusafwar : Selaku dosen pembimbing Praktikum Optimasi Energi Ibu Ariek Sulistyowati : Selaku Kepala UPT
Bapak Irfan : Selaku penjaga tool store Laboratorium Teknik Konversi Energi
Bapak Mujimin : Selaku teknisi di UPT Bapak : Selaku teknisi di Gedung A
2.4 Data Ideal Berdasarkan Pedoman Manual Book Air Conditioning (AC)
5. Memasang plastik penampung air pada evaporator agar saat dibersihkan, air kotor dapat ditampung dan dibuang melalui selang sehingga tidak mengotori lantai. 6. Pasang selang pembersih debu pada mesin pompa.
7. Taruh selang dalam air, dan dekatkan bagian penyemprotnya ke bagian evaporator. 8. Hidupkan mesin pompa dan bersihkan bagian dalam Evaporator.
9. Bersihkan dengan cara menyemprotkan air ke bagian dalam Evaporator dari kiri ke kanan secara beraturan (bagian pipa-pipa evaporator dan fan evaporator), agar debu yang menempel dapat hilang.
10. Setelah evaporator bersih, kemudian matikan mesin.
11. Bersihkan kondensor dengan cara menyemprotkan air ke bagian sirip-sirip kondensor dari kiri ke kanan secara beraturan.
12. Bersihkan casing evaporator dengan air dan kain majun. 13. Pasang kembali casing yang telah dibersihkan ke evaporator.
14. Lap bagian-bagian evaporator dan kondensor yang masih basah sebelum AC dinyalakan kembali.
15. Bereskan peralatan-peralatan yang telah digunakan.
16. Terakhir, nyalakan AC dan ukur kembali temperatur dan kelembapan AC setelah AC dilakukan optimasi.
2.6 Waktu/Jadwal Pelaksanaan Optimasi
Hari/Tanggal : Kamis, 9 Februari 2017 Waktu : 11.30 WIB
Tempat : Gedung A Teknik Mesin Politeknik Negeri Jakarta, Ruang A.211
Kegiatan : Optimasi AC pada ruangan A.211 Waktu : 11.30 WIB
Tabel 2.2 Kegiatan Pembersihan Komponen AC
No Nama Praktikan Kegiatan Gambar 1. Muhammad Indrawan Membersihkan bagian dalam evaporator
2. Muhammad Ridho
Membersihkan bagian
kondensor

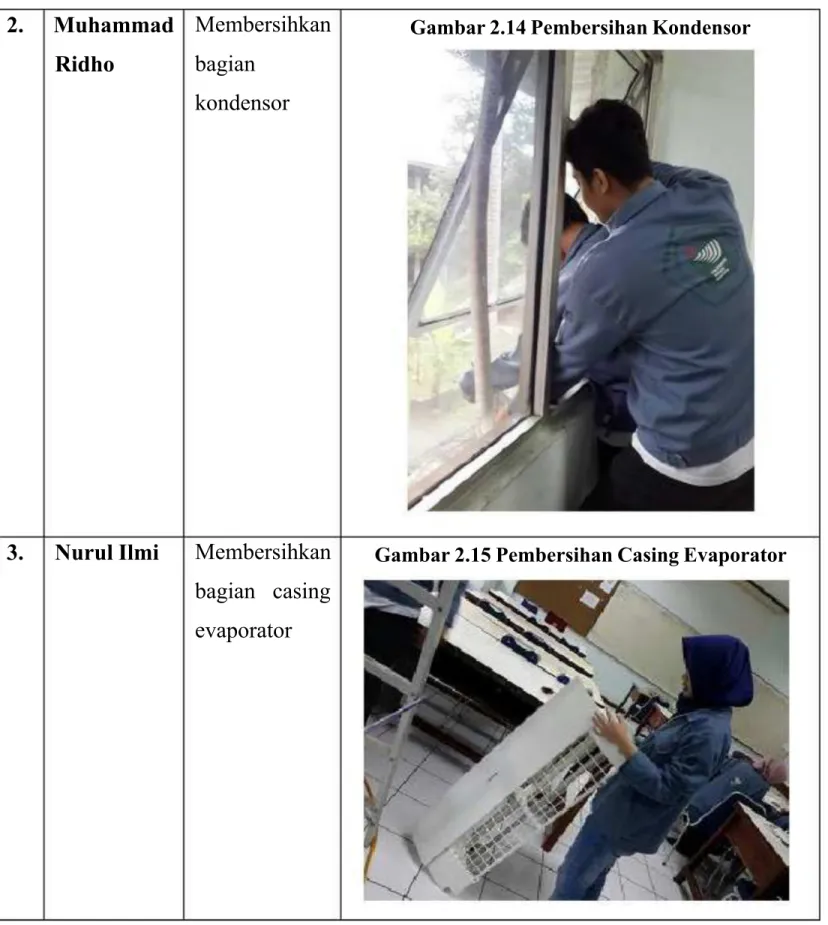

Gambar 2.14 Pembersihan Kondensor
3. Nurul Ilmi Membersihkan bagian casing
evaporator
4. Sarah Nurjannah Membersihkan peralatan optimasi lainnya
BAB III
KEGIATAN PRAKTIKUM OPTIMASI
3.1 Data Hasil Pengukuran Dilapangan (Data Aktual)

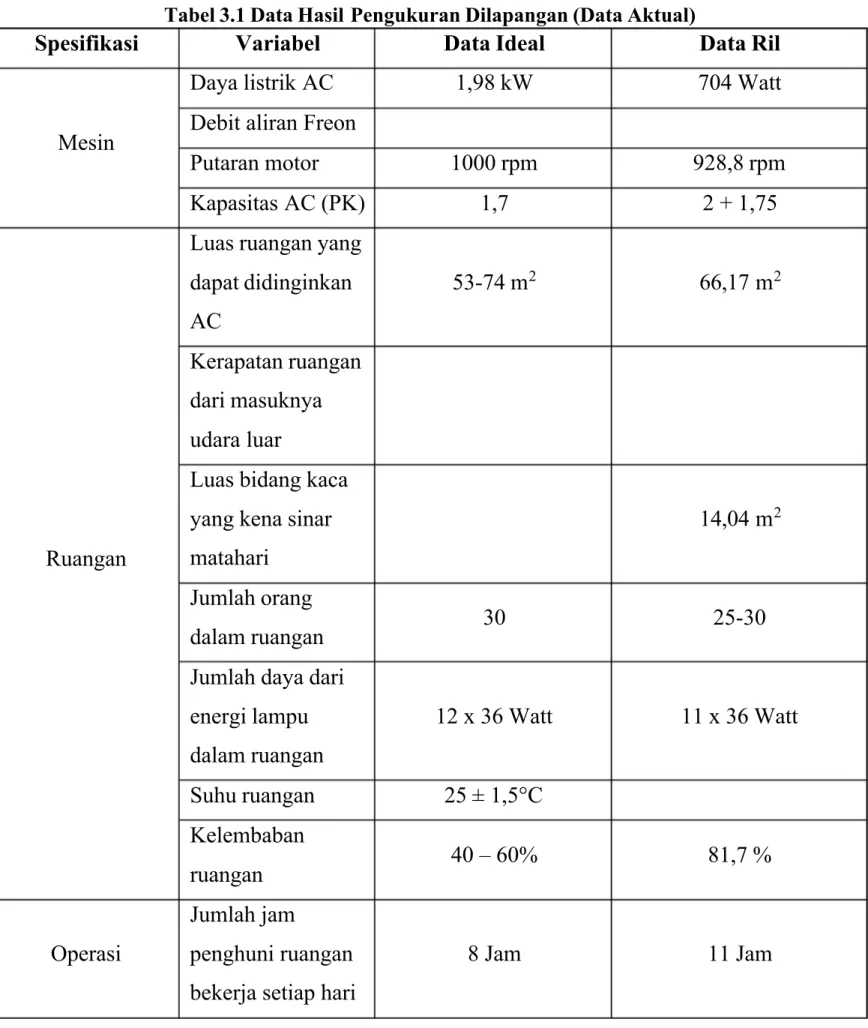

Tabel 3.1 Data Hasil Pengukuran Dilapangan (Data Aktual)
Spesifikasi Variabel Data Ideal Data Ril
Mesin
Daya listrik AC 1,98 kW 704 Watt
Debit aliran Freon
Putaran motor 1000 rpm 928,8 rpm
Kapasitas AC (PK) 1,7 2 + 1,75
Ruangan
Luas ruangan yang dapat didinginkan AC 53-74 m2 66,17 m2 Kerapatan ruangan dari masuknya udara luar
Luas bidang kaca yang kena sinar matahari
14,04 m2
Jumlah orang
dalam ruangan 30 25-30
Jumlah daya dari energi lampu dalam ruangan 12 x 36 Watt 11 x 36 Watt Suhu ruangan 25 ± 1,5°C Kelembaban ruangan 40 – 60% 81,7 % Operasi Jumlah jam penghuni ruangan bekerja setiap hari
Jumlah jam AC dihidupkan setiap hari 8 Jam 11 Jam Tersedianya staf yang menghidupkan dan mematikan AC setiap hari Tersedia, 1 Orang Ketersediaan petunjuk penggunaan AC di dalam ruangan Tidak tersedia Perawatan Komponen yang perlu diganti secara berkala Komponen yang dibersihkan, yaitu : 1. Casing 2. Kondensor 3. Evaporator 4. Filter Frekuensi pembersihan AC setiap 3 bulan sekali Ketersediaan pedoman perawatan AC Tidak ada Ketersediaan Staff pelaksanaan perawatan Tidak tersedia Ketersediaan fasilitas alat-alat Tersedia, yaitu: 1. Pompa
4. Tang Ampere 5.
Hygrothermom-eter
6. Tachometer
3.2 Data Hasil Pengukuran di Lapangan (Data Aktual) 1. Membersihkan bagian evaporator.
2. Membersihkan casing evaporator. 3. Membersihkan bagian kondensor.
4. Mengecek bagian-bagian komponen apabila ada kerusakan.
3.3 Hasil Pengukuran Setelah Dilakukan Tindakan Optimasi.
Tabel 3.2 Hasil Pengukuran Setelah Dilakukan Tindakan Optimasi
No Variabel Data 1 Putaran Motor 2112 RPM 2 Temperatur Ruangan 23,60C 3 Tegangan 220 V 4 Arus 1,4 A 5 Daya 308 Watt 6 Kelembapan Ruangan 70,5 %
BAB IV
HASIL PRAKTIKUM
4.1 Perbandingan Hasil Optimasi Sebelum dan Sesudah Dilakukan Tindakan Optimasi
Tabel 4.1 Perbandingan Hasil Data Sebelum Dan Sesudah Optimasi
No Variabel Sebelum Optimasi Sesudah Optimasi
1 Putaran Motor 928,8 RPM 2112 RPM
2 Temperatur Ruangan 27,3C 23,60C
3 Tegangan 230 V 220 V
4 Arus 3,2 A 1,4 A
5 Daya 704 Watt 308 Watt
6 Kelembapan Ruangan 81,7 % 70,5 %
4.2 Keuntungan yang Dirasakan Dengan Adanya Tindakan Optimasi, Baik Oleh Penghuni Ruangan, Teknisi, Helper, UPT, dll
1. Ruangan menjadi lebih dingin dan lebih nyaman.
2. Meringankan pekerjaan teknisi dan helper dalam melakukan perawatan AC. 3. Menginformasikan dan memberi saran kepada UPT apabila ada komponen yang
rusak.
4. Memberikan buku pedoman perawatan AC kepada UPT.
4.3 Besar Biaya yang Digunakan untuk Melakukan Tindakan Optimasi Biaya optimasi sebagai berikut:
1. Pembelian thermis kontrol sebesar
Rp.30.000,-Pembelian thermis kontrol ini dikarenakan sensor pada AC yang sudah tidak berfungsi sehingga AC on/ off terus menerus.
Rp.15.000,-4.4 Besar Biaya Penghematan Energi Dengan Adanya Tindakan Optimasi
Tabel 4.2 Jadwal pengoperasian AC di ruang A.211
Hari Kelas Ruang Dosen Pengajar Waktu Pengoperasian AC
Senin
En.4J A.211 Rahman Filzi
07.00 – 15.00 En.4J A.211 Emir Ridwan, MT
Selasa
En.4J A.211 Adi Syuriadi, MT
07.00 – 15.00 En.4E A.211 Belyamin, Dr
Rabu
En.4E A.211 Dedi Dwi Hariyadi, MT
07.00 – 15.00 En.4J A.211 Dedi Dwi Hariyadi, MT
Kamis
En.4E A.211 Budi Santoso, Ir
07.00 – 15.00 En.4J A.211 Budi Santoso, Ir
Jumat
En.4E A.211 Adi Syuriadi, MT
07.00 – 16.00 En.4J A.211 Adi Syuriadi, MT
Tabel 4.3 Jadwal pengoperasian AC di ruang A.211 setelah optimasi
Hari Kelas Ruang Dosen Pengajar Waktu Pengoperasian AC
Senin
En.4J A.211 Rahman Filzi
07.00 – 15.00 En.4J A.211 Emir Ridwan, MT
Selasa
En.4J A.211 Adi Syuriadi, MT
07.00 – 15.00 En.4E A.211 Belyamin, Dr
Rabu
En.4E A.211 Dedi Dwi Hariyadi, MT
07.00 – 15.00 En.4J A.211 Dedi Dwi Hariyadi, MT
Kamis
En.4E A.211 Budi Santoso, Ir
Jumat
En.4E A.211 Adi Syuriadi, MT
07.00 – 16.00 En.4J A.211 Adi Syuriadi, MT
BAB V
REKOMENDASI OPTIMATOR
5.1 Tindakan Optimasi Yang Diusulkan (Dalam Bentuk Rancangan)
Setelah melakukan audit dan pembersihan komponen AC, kami tim optimator merekomendasikan :
1. Membersihkan evaporator dan kondesor setiap 3 bulan sekali. 2. Membersihkan filter evaporator 1 bulan sekali.
3. AC dinyalakan sesuai jadwal operasi yang sudah dilampirkan. 4. Mengubah letak posisi AC yang tidak ideal.
5. Tidak memasang posisi AC pada sisi yang sama, karena ruangan tidak dingin secara merata ke seluruh ruangan.
6. Memasang tirai pada jendela, agar sinar matahari tidak langsung masuk kedalam ruangan.
11. Menggunakan ruangan sesuai tujuan dan isinya, agar ruangan tetap dingin.
5.2 Hasil Yang Diharapkan Dengan Dilaksanakan Rancangan Tersebut
Hasil yang diharapkan setelah melaksanakan rancangan optimator, yaitu : 1. Ruangan akan lebih dingin.
2. Dingin didalam ruangan akan dingin secara merata kesuluruh ruangan. 3. Terjadi penghematan energi.
BAB VI
KEMAMPUAN & SARAN
6.1 Kendala Yang Dihadapi Dalam Melaksanakan Kegiatan Optimasi Terdapat 2 AC dalam ruangan , tetapi hanya 1 yang berfungsi.
Pada komponen AC yang dioptimasi, Thermis Otomatis AC tidak berfungsi, mengakibatkan AC mati hidup sendiri.
Kerusakan pada Kapasitor di bagian Evaporator, sehingga Fan pada Evaporator tidak berputar.
Keterbatasan alat ukur sehingga pengambilan data harus bergantian dengan kelompok lain.
Keterbatasan waktu pada saat pengambilan data karena gedung akan ditutup oleh staff jam 16.00 WIB.
6.2 Manfaat Yang Diarasakan Dalam Melaksanakan Kegiatan Optimasi Menambah pengetahuan sistem kerja perndingin AC pada ruangan. Ruangan menjadi lebih dingin, sehingga ruangan menjadi l ebih nyaman. Meringankan pekerjaan teknisi dan helper dalam melakukan perawatan A C.
Menginformasikan dan memberi saran kepada UPT apabila ada komponen yang kurang atau rusak.
Memberikan buku pedoman perawatan AC kepada UPT.
Meningkatkan kinerja AC, sehingga dapat bekerja secara optimal
1. Pedoman pengoperasian mesin pendingin ( ada yg telah dijilid untuk diserahkan ke Helper setempat ).
2. Pedoman pemeliharaan & perawatan mesin pendingin (ada yg telah dijilid selanjutnya untuk diserahkan ke Helper setempat)
3. Hasil cetakan/stiker ajakan untuk penghematan energi AC dan ada juga yg telah ditempel diruangan.
4. Jadwal Operasi AC
Tabel Jadwal Operasi AC
Hari Kelas Ruang Dosen Pengajar Waktu Pengoperasian AC
Senin
En.4J A.211 Rahman Filzi
07.00 – 15.00 En.4J A.211 Emir Ridwan, MT
Selasa
En.4J A.211 Adi Syuriadi, MT
07.00 – 15.00 En.4E A.211 Belyamin, Dr
Rabu
En.4E A.211 Dedi Dwi Hariyadi, MT
07.00 – 15.00 En.4J A.211 Dedi Dwi Hariyadi, MT
Kamis
En.4E A.211 Budi Santoso, Ir
07.00 – 15.00 En.4J A.211 Budi Santoso, Ir
Jumat
En.4E A.211 Adi Syuriadi, MT
07.00 – 15.00 En.4J A.211 Adi Syuriadi, MT
Keterangan :
Waktu Pengoperasian AC dapat dilakukan dengan penggunaan timer set pada remote kontrol AC. Berikut cara-cara penggunaan timer set pada remote kontrol AC :
