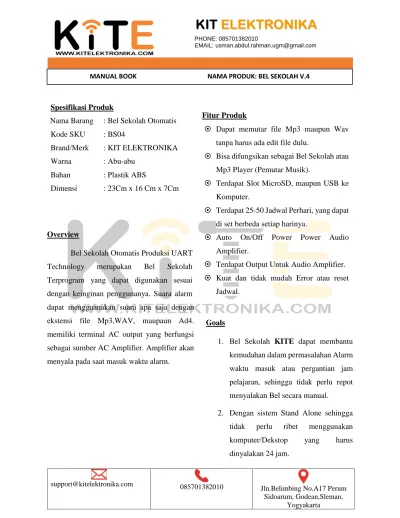

MANUAL BOOK NAMA PRODUK: BEL SEKOLAH V.4
Spesifikasi Produk
Nama Barang : Bel Sekolah Otomatis Kode SKU : BS04
Brand/Merk : KIT ELEKTRONIKA Warna : Abu-abu
Bahan : Plastik ABS
Dimensi : 23Cm x 16 Cm x 7Cm
Overview
Bel Sekolah Otomatis Produksi UART Technology merupakan Bel Sekolah Terprogram yang dapat digunakan sesuai dengan keinginan penggunanya. Suara alarm dapat mengguanakan suara apa saja dengan ekstensi file Mp3,WAV, maupaun Ad4.
memiliki terminal AC output yang berfungsi sebagai sumber AC Amplifier. Amplifier akan menyala pada saat masuk waktu alarm.
Goals
1. Bel Sekolah KITE dapat membantu kemudahan dalam permasalahan Alarm waktu masuk atau pergantian jam pelajaran, sehingga tidak perlu repot menyalakan Bel secara manual.
2. Dengan sistem Stand Alone sehingga tidak perlu ribet menggunakan komputer/Dekstop yang harus dinyalakan 24 jam.
Fitur Produk
Dapat memutar file Mp3 maupun Wav tanpa harus ada edit file dulu.
Bisa difungsikan sebagai Bel Sekolah atau Mp3 Player (Pemutar Musik).
Terdapat Slot MicroSD, maupun USB ke Komputer.
Terdapat 25-50 Jadwal Perhari, yang dapat di set berbeda setiap harinya.
Auto On/Off Power Power Audio Amplifier.
Terdapat Output Untuk Audio Amplifier.
Kuat dan tidak mudah Error atau reset Jadwal.
support@kitelektronika.com 085701382010 Jln.Belimbing No.A17 Perum Sidoarum, Godean,Sleman,
Yogyakarta A. Instalasi Pemasangan Bel Sekolah dengan Amplifier
1. Terminal Audio Output Bel Sekolah dihubungkan dengan terminal Audio Input Amplifier.
2. Terminal AC AMplifier dihubungkan dengan terminal AC Out Bel Sekolah.
B. Siapkan Kartu Memory (Micro SD) USB Flashdisk.
1. Sebelum Bel Sekolah digunakan, siapkan memory Micro SD atau USB Flashdik dengan ukuran berapa saja. Kemudian format Micro SD atau USB Flashdisk tersebut dengan type file system FAT32. Seperti gambar berikut ini.
3
support@kitelektronika.com 085701382010 Jln.Belimbing No.A17 Perum Sidoarum, Godean,Sleman,
Yogyakarta
2. Jika kartu memory Micro SD atau USB Flashdisk tidak diformat kedalam bentuk file system FAT32 maka kemungkinan Bel Sekolah tidak dapat memutar lagu atau file yang akan dijadikan nada Alarm.
C. Petunjuk memasukkan File Mp3/WAV kedalam Kartu Memory
Agar Alarm dapat memutar nomor lagu dengan benar maka lagu Alarm harus dimasukkan kedalam satu Folder dan diberi nama ‘mp3’ dengan judul mp3 diberi penomoran dengan Format 0001.Judul Lagu sampai 9999.Judul Lagu, Jika dimungkinkan. Seperti petunjuk gambar berikut ini.
support@kitelektronika.com 085701382010 Jln.Belimbing No.A17 Perum Sidoarum, Godean,Sleman,
Yogyakarta Kemudian beri nama file lagu dengan penomoran 4 digit diikuti dengan judul lagu.
Seperti ditunjukkan Gambar berikut.
Gambar File lagu untuk nada Alarm (berada didalam folder mp3) D. Tampilan Menu Bel Sekolah
Penjelasan fungsi masing-masig tombol:
1. Untuk memasuki tampilan menu tekan tombol CANCEL 2. Tombol UP untuk pemilihan menu selanjutnya.
3. Tombol DOWN untuk pemilihan menu sebelumnya.
4. Tombol OK untuk memasuki menu.
5
support@kitelektronika.com 085701382010 Jln.Belimbing No.A17 Perum Sidoarum, Godean,Sleman,
Yogyakarta Tampilan main utama
[1]Menu untuk mengatur jadwal reguler.
[2]Menu untuk mengatur jadwal ujian
[3]Menu untuk mengatur jadwal Non Reguler, contoh jadwal pelajaran bulan Ramadhan/Puasa.
[4]Menu untuk mengatur waktu, Jam dan Menit.
[5]Menu untuk mengatur Kalender, Hari, Tanggal, Bulan dan Tahun.
[6]Menu untuk Mengatur Volume Suara Alarm Bel Sekolah.
[7]Menu untuk menjadikan Bel Sekolah sebagai pemutar musik Mp3.
[8]Menu untuk menghapus Jadwal Per hari yang ada di Jadwal Reguler.
support@kitelektronika.com 085701382010 Jln.Belimbing No.A17 Perum Sidoarum, Godean,Sleman,
Yogyakarta A. Mengatur Jadwal Reguler
Untuk mengatur jadwal regular, pilih menu [1].Set REG seperti gambar diatas. Kemudian tekan tombol OK.
1.
Selanjutnya akan diminta untuk mengatur hari, pilih hari dengan menggunakan tombol UP untuk hari berikutnya, DOWN untuk hari sebelumnya, kemudian tekan OK.
2.
Pilih nomor Alarm, nomor alarm diibaratkan jam pelajaran, misalkan jam pelajaran pertama bunyi alarm pada jam 07.00, jika sudah mengatur nomor alarm pilih OK
3.
Kursor Pada jam akan berkedip, mengisyaratkan untuk mengatur jam Alarm, Atur Jam Alarm misalkan jam 07.00 tekan Tombol OK.
4.
Kursor Pada menit akan berkedip, mengisyaratkan untuk mengatur menit Alarm, Atur menit Alarm misalkan menit 00 pada jam 7.00 tekan Tombol OK.
5.
Pilih Nomor Lagu, misalkan nomor lagu 02, itu berarti akan memutar file lagu dengan nomor 0002.Judul lagu pada memori Micro SD atau USB. Selanjutkan tekan OK.
6.
Ketika selesai mengatur Alarm, ketika ditekan tombol OK maka akan muncul display seperti gambar disamping, atur jam alarm jika anda ingin menambah alarm pada hari senin,
7
support@kitelektronika.com 085701382010 Jln.Belimbing No.A17 Perum Sidoarum, Godean,Sleman,
Yogyakarta
tekan tombol CANCEL untuk keluar dari menu setting alarm.
Setting alarm [1.]Set REG diatas, berlaku untuk mengatur alarm EXAM, dan Non REG, menu pengaturannya sama.
B. Mengatur Jadwal Ujian
C. Mengatur Jadwal Non Reguler
D. Mengatur Waktu
Untuk mengatur waktu, pilih [4].Set Waktu seperti pada gambar diatas
Kursor jam berkedip meng-isyaratkan untuk mengatur jam, tekan UP untuk menambah (+) tekan DOWN untuk
mengurangi (-). Kemudian tekan OK.
Kursor menit berkedip meng-isyaratkan untuk mengatur menit, tekan UP untuk menambah (+) tekan DOWN untuk mengurangi (-). Kemudian tekan OK.
E. Mengatur Tanggal
Untuk mengatur Tanggal/Kalender, pilih [5].Set Tanggal seperti pada gambar diatas
Kursor Hari berkedip meng-isyaratkan untuk mengatur Hari, tekan UP untuk menambah (+) tekan DOWN untuk mengurangi (-). Kemudian tekan OK.
support@kitelektronika.com 085701382010 Jln.Belimbing No.A17 Perum Sidoarum, Godean,Sleman,
Yogyakarta DOWN untuk mengurangi (-). Kemudian tekan OK.
Kursor Bulan berkedip meng-isyaratkan untuk mengatur Bulan, tekan UP untuk menambah (+) tekan DOWN untuk mengurangi (-). Kemudian tekan OK.
Kursor Tahun berkedip meng-isyaratkan untuk mengatur Tahun, tekan UP untuk menambah (+) tekan DOWN untuk mengurangi (-). Kemudian tekan OK.
F. Mengatur Volume Alarm Bel Sekolah
Untuk mengatur Volume, pilih [4].Set Volume seperti pada gambar diatas
tekan UP untuk menambah (+) tekan DOWN untuk mengurangi (-). Kemudian tekan OK.
G. Memutar File Mp3
Untuk memutar file Mp3, pilih [7].Play Mp3 seperti pada gambar diatas
Tampilan ketika sedang memutar file Mp3 adalah seperti gambar disamping,Untuk mengatur Volume Suara Tekan Tombol CANCEL, maka akan masuk ke menu setting Volume, Equalizer, Exit Mp3.
Tekan Tombol OK untuk mengatur Volume, tekan UP untuk ke menu [2].Equalizer, tekan UP untuk menu [3].Exit Mp3.
Atur Volume seperti yang anda inginkan, tekan OK untuk kembali ke Play Mp3.
9
support@kitelektronika.com 085701382010 Jln.Belimbing No.A17 Perum Sidoarum, Godean,Sleman,
Yogyakarta Ada 5 pilihan Equalizer, Normal, Pop, Rock, Jazz, Classic, Bass, Tekan OK untuk kembali ke play Mp3.
Pilih Exit untuk keluar dari menu play Mp3.
H. Menghapus Jadwal Reguler
Untuk menghapus jadwal Reguler, pilih [8].Reset Reguler seperti pada gambar diatas, tekan Tombol OK.
Tekan OK untuk menghapus semua jadwal pada hari senin,
NB: lakukan hal yang sama untuk menghapus jadwal hari yang lain.
support@kitelektronika.com 085701382010 Jln.Belimbing No.A17 Perum Sidoarum, Godean,Sleman,
Yogyakarta KIT ELEKTRONIKA akan menerima garansi jika:
1. Garansi berlaku 6 bulan sejak barang dibeli.
2. Garansi berlaku hanya untuk perbaikan program apabila ada error pada program Bel Sekolah.
3. Biaya pengiriman ditanggung oleh pembeli.
Garansi tidak berlaku apabila:
1. Bel Sekolah sudah di modifikasi.
2. Kerusakan akibat kelalaian pemakaian, Gejala Petir, atau kerusakan akibat Arus Listrik AC tidak stabil.
3. Keruskan Hardware akibat pemakaian yang berlebihan, misalkan penggunaan speaker yang terlalu banyak.
