S U KE 06. Gambar 3.8 Sketsa Penampang Lintasan E

Batupasir, berwarna coklat kusam, kondisi agak lapuk ukuran butir pasir sedang, sub­

rounded, pemilahan baik, kemas tertutup, porositas baik, non­karbonatan.

Batulempung, abu­abu gelap, karbonatan.

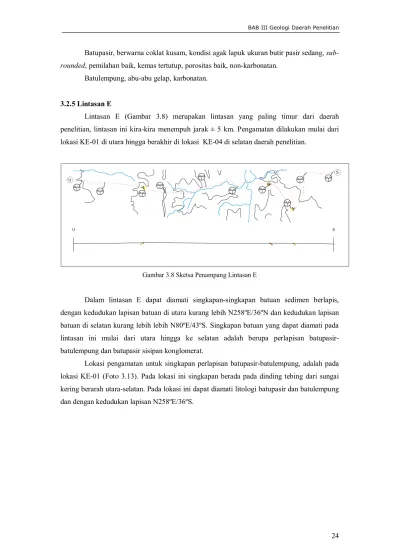

3.2.5 Lintasan E

Lintasan  E  (Gambar  3.8)  merupakan  lintasan  yang  paling  timur  dari  daerah  penelitian,  lintasan  ini  kira­kira  menempuh  jarak  ±  5  km.  Pengamatan  dilakukan  mulai  dari  lokasi KE­01 di utara hingga berakhir di lokasi  KE­04 di selatan daerah penelitian.

KE­04  KE ­05

KE­02  KE­06

KE­07

KE­08

KE ­01  KE­09

KE­10

KE­03

36  43  43

U  S

S  U

Gambar 3.8 Sketsa Penampang Lintasan E

Dalam  lintasan  E  dapat  diamati  singkapan­singkapan  batuan  sedimen  berlapis,  dengan kedudukan lapisan batuan di utara kurang lebih N258ºE/36ºN dan kedudukan lapisan  batuan di selatan kurang  lebih lebih N80ºE/43ºS. Singkapan batuan yang  dapat diamati pada  lintasan  ini  mulai  dari  utara  hingga  ke  selatan  adalah  berupa  perlapisan  batupasir­

batulempung dan batupasir sisipan konglomerat.

Lokasi  pengamatan  untuk  singkapan  perlapisan  batupasir­batulempung,  adalah  pada  lokasi  KE­01  (Foto  3.13).  Pada  lokasi  ini  singkapan  berada  pada  dinding  tebing  dari  sungai  kering berarah utara­selatan. Pada lokasi ini dapat diamati litologi batupasir dan batulempung  dan dengan kedudukan lapisan N258ºE/36ºS.

Foto 3.13 Singkapan batuan pada lokasi KE­01

Batupasir,  berwarna  coklat  kusam,  kondisi  agak  lapuk,  ukuran  butir  pasir  sedang,  sub­rounded, pemilahan baik, kemas tertutup, porositas baik, non­karbonatan.

Batulempung, abu­abu gelap, karbonatan.

Sedangkan pada bagian selatan  dari daerah penelitian, singkapan  dapat diamati pada  lokasi  KE­02.  Pada  lokasi  ini,  singkapan  berada  pada  dasar  jalan  perkampungan  berarah  barat­timur. Kedudukan lapisan batuan pada singkapan ini adalah N80ºE/43ºN dengan litologi  berupa batupasir sisipan konglomerat.

Batupasir,  berwarna  putih  kecoklatan  atau  abu­abu  gelap,  ukuran  butir  pasir  sangat  halus  hingga  pasir  sedang,  semen  non­karbonatan  dan  setempat  kerbonatan,  sering  dijumpai  sifat  tufaan,  kandungan  cangkang  moluska  atau  nodul  pada  bagian­bagian  tertentu,  dengan  struktur  sedimen  yang  berkembang  adalah:  paralel  laminasi,  ripple,  lenticular,  wavy,  flaser  dan graded bedding.

Konglomerat,  warna  coklat  terang,  dengan  fragmen  polimik,  berupa  andesit  berukuran  kerikil  atau  setempat  dijumpai  cangkang  moluska,  matriks  pasir  sedang­kasar,  kemas  terbuka  dengan  setempat  kemas  tertutup,  pemilah  buruk,  rounded,  porositas  baik  –  buruk, karbonatan, dijumpai pula struktur sedimen cross bedding.

Batulempung,  berwarna  abu­abu  gelap  atau  putih  kusam,  non­karbonatan  dan  setempat karbonatan, sering dijumpai sifat tufaan pada bagian­bagian tertentu, kadang­kadang  mengandung cangkang moluska.

3.3 Stratigrafi Daerah Penelitian

Berdasarkan  hasil  pengamatan  pada  lintasan  geologi,  maka  stratigrafi  daerah  penelitian  dapat  dikelompokan  menjadi  3  (tiga)  satuan  batuan  tidak  resmi,  yaitu:    Satuan  Batulempung karbonatan, Satuan Batulempung karbonan dan Satuan Batupasir (Gambar 3.9).

Gambar 3.9 Kolom stratigrafi umum daerah penelitian

3.3.1 Satuan Batulempung karbonatan  3.3.1.1 Penyebaran dan Ketebalan

Satuan  ini  berada  pada  bagian  tengah  dari  daerah  penelitian,  dengan  penyebaran  memanjang  berarah  barat­timur.  Satuan  ini  menempati  +  20%  dari  luas  daerah  penelitian.

Pada peta geologi satuan ini diberi warna hijau muda (Foto 3.14 dan lampiran E­3).

Satuan  ini  memiliki  kedudukan  jurus  lapisan  secara  umum  berarah  barat­timur  dengan kemiringan lapisan ke arah utara di bagian utara dan ke arah selatan di bagian selatan  sebesar  20º­40º.  Satuan  ini  tersingkap  dengan  baik  di  sebelah  utara  perumahan  kota  damai

pada daerah pertambangan  galian c.  Ketebalan satuan ini  diperkirakan  lebih  dari 165  meter  berdasarkan pengukuran penampang geologi.

Foto 3.14 Singkapan batuan satuan batulempung karbonatan

3.3.1.2 Ciri Litologi

Satuan ini disusun oleh litologi berupa batulempung dengan sisipan batugamping dan  batulanau. Pada satuan ini juga banyak dijumpai nodul batulempung yang masif, sangat keras  dan karbonatan.

Pada  bagian  bawah  satuan  ini  didapatkan  batulempung  dengan  sisipan  batulanau  (Foto 3.15 dan 3.16), batulempung, warna abu­abu kebiruan, masif, karbonatan, mengandung  banyak formaninifera kecil, ditemukan juga cangkang moluska dari kelas pelecypoda. Sisipan  batulanau,  warna  abu­abu  kebiruan,  masif,  karbonatan,  mengandung  banyak  foraminifera  kecil.

Foto 3.15 Singkapan batuan satuan batulempung karbonatan

Pada  bagian  atas  satuan  ini  didapatkan  sisipan  batugamping,  berupa  batugamping  klastik  (lihat  Lampiran  A),  kalkarenit  (Grabau,  1962  dalam  Koesoemadinata,  1985),  masif,  ukuran butir pasir kasar, pemilahan baik, kemas tertutup.

Foto 3.16 Singkapan sisipan batugamping pada satuan batulempung karbonatan

3.3.1.3 Umur, Lingkungan dan Mekanisme Pengendapan

Berdasarkan  analisis  mikropaleontologi  (Lampiran  B)  didapatkan  spesies–spesies  foraminifera  plankton  berupa  Globoquadrina  altispira dan Globorotalia  tosaensis,  sehingga  menurut  Blow  (1969)  dalam  Bolli,  et  al.  (1985)  didapatkan  kisaran  umur  dari  Satuan  Batulempung Karbonatan ini adalah Pliosen Atas (N21). Sedangkan keberadaan foraminifera  bentos yang ditemukan adalah Cancris auriculus, Hyalinea sp. Lagena sulcata peculiaris dan  Stilostomella  sp.  sehingga  menurut  Murray  (1991)  satuan  ini  diendapkan  pada  lingkungan  neritik tengah.

Satuan  Batulempung  Karbonatan  terdiri  atas  batuan  sedimen  klastik  halus  yang  diendapkan  dengan  pada  arus  tenang.  Satuan  ini  diendapkan  dengan  mekanisme  suspensi  pada lingkungan pengendapan marin.

3.3.1.4 Hubungan dan Kesebandingan Stratigrafi

Berdasarkan  ciri  litologi  dari  Satuan  Batulempung  Karbonatan  ini,  maka  satuan  ini  dapat  disebandingkan  dengan  Formasi  Kalibeng  Atas  (Duyfjes,  1936)  atau  Formasi  Sonde  (Pringgoprawiro,  1983).  Hubungan  satuan  ini  dengan  satuan  dibawahnya  tidak  dapat  diketahui karena tidak tersingkap di daerah penelitian.

3.2.2 Satuan Batulempung Karbonan  3.3.2.1 Penyebaran dan Ketebalan

Satuan  ini  berada  bagian  dalam  utara  dan  selatan  dari  daerah  penelitian,  dengan  penyebaran  memanjang  ke  arah  barat­timur.  Satuan  ini  menempati  +  20%  dari  luas  daerah  penelitian. Pada peta geologi satuan ini diberi warna hijau tua (lampiran E­3).

Satuan  ini  memiliki  kedudukan  jurus  lapisan  secara  umum  berarah  barat­timur  dengan  kemiringan  lapisan  sebesar  20°­40°.  Satuan  ini  tersingkap  dengan  baik  pada  anak  sungai  S.  Banyuurip,  di  sebelah  selatan  perumahan  Kota  Damai.  Berdasarkan  pengukuran  penampang geologi, diperkirakan ketebalan satuan ini adalah ± 272 meter.

3.3.2.2 Ciri Litologi

Satuan  ini  disusun  oleh  litologi  berupa  batulempung  karbonan  berwarna  kehitaman  (Foto  3.17).  Batulempung,  warna  abu­abu  kehitaman,  masif,  non­karbonatan,  karbonan,  mengandung foraminifera kecil.

Foto 3.17 Singkapan batuan pada satuan batulempung karbonan

3.3.2.3 Umur, Lingkungan dan Mekanisme Pengendapan

Berdasarkan  analisis  mikropaleontologi  (Lampiran  B),  pada  satuan  ini  hanya  didapatkan  satu  spesies  foraminifera  plankton  berupa  Sphaerodinella  dehiscens,  yang  memiliki  rentang  umur  yang  panjang  (N23  hingga  N12)  sehingga  diperkirakan  umur  satuan  ini  sama  dengan  satuan  sebelumnya  (N21)  atau  lebih  muda  (N22)  berdasarkan  hukum  superposisi.  Sedangkan  foraminifera  bentos  yang  ditemukan  berupa  Ammonia  becarii,  Bullimina sp. dan Elphidium sp. menunjukkan lingkungan pengendapan neritik dangkal.

Satuan  Batulempung  Karbonan  ini  terdiri  atas  batuan  sedimen  klastik  halus  yang  diendapkan  dengan  pada  arus  tenang.  Satuan  ini  diendapkan  dengan  mekanisme  suspensi  pada lingkungan pengendapan marin.

3.3.2.4 Hubungan dan Kesebandingan Stratigrafi

Berdasarkan  ciri  litologi  dari  satuan  batulempung  karbonatan  ini,  maka  satuan  ini  dapat disebandingkan  dengan Formasi Pucangan Fasies Marin (Duyfjes, 1936) atau Formasi  Pucangan  Bawah  (Pringgoprawiro,  1983).  Hubungan  satuan  ini  dengan  satuan  dibawahnya  adalah selaras.

3.3.3 Satuan Batupasir

3.3.3.1 Penyebaran dan Ketebalan

Satuan  ini  berada  pada  bagian  luar,  utara  dan  selatan  dari  daerah  penelitian,  dengan  penyebaran  memanjang  ke  arah  barat­timur.  Satuan  ini  menempati  +  60%  dari  luas  daerah  penelitian. Pada peta geologi satuan ini diberi warna kuning (lampiran E­3).

Satuan  ini  memiliki  kedudukan  jurus  lapisan  secara  umum  berarah  barat­timur  dengan  kemiringan  lapisan  sebesar  21°­43°  (Foto  3.18).  Satuan  ini  tersingkap  dengan  baik

disepanjang  torehan  jalan,  dan  proyek  pembangunan  perumahan  di  Dusun  Karangandong,  Dusun  Karangasem,  Dusun  Mojosari  dan  Dusun  Tanjungan.  Ketebalan  satuan  ini  diperkirakan  ±776 meter.

Foto 3.18 Singkapan perlapisan batupasir dan batulempung pada satuan batupasir

3.3.3.2 Ciri Litologi

Satuan  ini  disusun  oleh  litologi  berupa  batupasir,  batupasir  tufaan,  batulempung,  batulempung  tufaan,  konglomerat  dan  sisipan  batugamping  coquina.  Pada  satuan  ini  juga  banyak ditemukan fosil cangkang moluska (Foto 3.19).

Pada bagian bawah satuan ini  didapatkan, perselingan  tipis  dari batupasir tufaan dan  batulempung  tufaan,  kemudian  di  atasnya  diendapkan  perselingan  batupasir  tufaan  dan  batulempung tufaan yang lebih tebal, konglomerat, batupasir hingga diendapkan batugamping  coquina. Batulempung tufaan berwarna putih kecoklatan, non­karbonatan, kompak (Foto 3.19  d).  Batupasir tufaan, warna coklat terang, ukuran butir pasir halus  hingga sedang, butir sub­

angular – sub­rounded, kemas tertutup, porositas baik, pemilahan baik, non­karbonatan (Foto  3.19  d),    lapisan  tertentu  banyak  dijumpai  cangkang  moluska.  konglomerat  berwarna  hitam  dengan fragmen monomik batuan beku andesitis dan matriks berupa pasir kasar (Foto 3.19 a).

Sedangkan  batugamping  coquina  (lihat  Lampiran  A),  berwarna  abu­abu,  masif,  kompak,  terdiri  dari  cangkang­cangkang  moluska  sebagai  fragmen  dalam  matrix  pasir  sedang­halus,  terpilah  buruk.  Sekurang­kurangnya  terdapat  3  genus  moluska  dalam  batugamping  coquina  ini, yaitu : Placuna sp., Anadara sp. dan Trisidos sp. (Foto 3.19 e).

Sedangkan  pada  bagian  atas  dari  satuan  ini,  didapatkan  batupasir  dengan  sisipan  konglomerat.  Batupasir  (lihat  Lampiran  A),  berwarna  coklat  terang,  ukuran  butir  sedang­

kasar,  butir  sub­angular,  pemilahan  baik,  kemas  tertutup,  porositas  sedang,  non­karbonatan.

Dan  konglomerat  (lihat  Lampiran  A)  berwarna  coklat  terang,  dengan  fragmen  monomik  batuan beku andesitis  dan matriks berupa pasir kasar.

Struktur sedimen yang berkembang pada satuan ini berupa paralel lamination, flaser,  wavy, lenticular, graded bedding dan cross bedding (Foto 3.19 b, c, d dan f)

a.) Konglomerat dengan kontak erosional pada  bagian bawahnya

c.) Batupasir dengan struktur sedimen planar  crossbedding

e.) Batugamping coquina yang tersusun atas  fragmen moluska

b.) Struktur sedimen planar crossbedding dan  paralel laminasi

d.) Batupasir dengan struktur flaser

f.) Batulempung dengan struktur berlapis

Foto 3.19 Singkapan pada Satuan Batupasir

3.3.3.3 Umur, Lingkungan dan Mekanisme Pengendapan

Berdasarkan  analisis  mikropaleontologi  (Lampiran  B),  pada  conto  batulempung  dan  batulempung  tufaan  yang  diambil  dari  satuan  ini  didapatkan  foraminifera  plankton  berupa  Globorotalia tosaensis dan Sphaerodinella dehiscens, yang memiliki rentang umur N21­N22.

Berdasarkan  analisis  foraminifera  plankton  dan  posisi  stratigrafinya  maka  umur  satuan  ini

diperkirakan adalah N21. Sedangkan foraminifera bentos yang ditemukan berupa Triloculina  trigonula,  Quinqueloculina  reticulata,  Quinqueloculina  biscotoides  vella,  Quenquiloculina  lamarckiana,  Operculina  complanata,  Eponides  procerus,  Elphidium  sp.,  Cibicides  sp.,  Asterorotalia  multispina,  Ammonia  yabei,  Ammonia  anectens  menunjukkan  lingkungan  pengendapan neritik dangkal hingga transisi.

Satuan Batupasir ini terdiri atas batuan sedimen klastik kasar dengan struktur sedimen  yang  berkembang  berupa  paralel  lamination,  flaser,  wavy,  lenticular,  graded  bedding  dan  cross  bedding.  Sedimen  dengan  butiran  yang  kasar  dengan  struktur  sedimen  cross  bedding  menunjukan  bahwa  sedimen  tersebut  diendapkan  dengan  mekanisme  arus  traksi  pada  lingkungan  dengan  energi  yang  tinggi.  Sedangkan  struktur  sedimen  paralel  lamination  menunjukan  arus  dengan  energi  yang  lemah.  Berkembangnya  struktur  sedimen  flaser,  wavy  dan  lenticular  menunjukan  adanya  arus  yang  berubah­ubah  antara  arus  traksi  dan  pengendapan  secara  suspensi.  Berdasarkan  interpretasi  mekanisme  pengendapan  dan  kandungan  foraminifera  kecil,  dapat  disimpulkan  bahwa  satuan  ini  diendapkan  pada  daerah  transisi.  Arah  sedimentasi  ditafsirkan  menuju  ke  utara  dengan  sumber  sedimen  berasal  dari  selatan, hal ini berdasarkan kondisi geologi regional daerah penelitian.

Kandungan  material  vulkanik  pada  satuan  ini  berupa  tufa,  fragmen  litik  andesit,  pumice  dan  sifat  tufaan  diperkirakan  berasal  dari  aktifitas  vulkanisme  berumur  kuarter.  Hal  ini  didasarkan    pada  hubungan  antara  umur  satuan  dan  aktifitas  vulkanik  yang  terjadi  pada  kala  itu.  Sumber  vulkanik  tersebut  diperkirakan  berasal  dari  kompleks  gunung  api  Arjuna­

Welirang­Argopuro berumur kuarter yang berada kira­kira 40 km di selatan daerah penelitian.

3.3.3.4 Hubungan dan Kesebandingan Stratigrafi

Berdasarkan  ciri  litologi  dari  satuan  batupasir  ini,  maka  satuan  ini  dapat  disebandingkan dengan Formasi Pucangan Fasies Gunung Api (Duyfjes, 1936) atau Formasi  Pucangan  Atas  (Pringgoprawiro,  1983).  Hubungan  satuan  ini  dengan  satuan  dibawahnya  adalah selaras.

3.4 Struktur Geologi Daerah Penelitian  3.4.1 Interpretasi Struktur Geologi

Berdasarkan  analisis  kelurusan  pada  daerah  penelitian,  maka  didapatkan  pola  kelurusan bukit  dan pola kelurusan sungai (Gambar 3.10) yang  digambarkan  dalam  diagram  bunga.  Pola  kelurusan  bukit  yang  dominan  yaitu  pada  arah  E  –  W  yang  ditafsirkan  sebagai  arah  jurus  kedudukan  lapisan  dan  sumbu  perlipatan.  Sedangkan  pola  kelurusan sungai  yang  berkembang  adalah  pada  arah  NNW­SSE,  WNW­ESW,  NE­SW  dan  ENE­WSW  yang  ditafsirkan  sebagai  kedudukan  rekahan  dan  sesar  sebagai  bidang­bidang  lemah  (Gambar  3.11).

'

Keterangan :

Kelurusan bukit  Kelurusan sungai

Gambar 3.10 Kelurusan pada Peta Topografi

5  5

5

5  10

10

10

10  15

15

15

15  20

20

20

20  25

25

25

25

0

45

90

135

180

225  270

315

a.) Diagram bunga kelurusan bukit

0

30

60

90

120

15 180  0

21 0  240  270

300  330

b.) Diagram bunga kelurusan sungai  Gambar 3.11 Diagram bunga kelurusan bukit dan kelurusan lembah

3.4.2 Analisis Struktur Geologi

Berdasarkan  pengamatan  di  daerah  penelitian,  maka  struktur  geologi  yang  berkembang  di  daerah  penelitian  adalah  berupa  antiklin  dan  sesar  geser  mengiri  (lihat  Lampiran C).

3.4.2.1 Antiklin Guyangan

Antiklin ini terletak di tengah daerah penelitian, dengan sumbu antiklin berarah barat  timur. Puncak antiklin ini dapat diamati dengan baik, di sebelah utara perumahan Kota Damai

pada  daerah  pertambangan  bahan  galian  c.  Gejala  struktur  antiklin ini  dapat  diamati  dengan  adanya perubahan kedudukan lapisan yaitu  N35ºE/ 35ºSE dan N250º E/ 20ºNW.

Foto 3.20 Singkapan yang menunjukan sumbu antiklin

Berdasarkan  analisa  dinamik  (lihat  Lampiran  C)  dari  antiklin  guyangan  ini,  didapatkan besar sayap antiklin N79ºE/42ºS dan N281ºE/30º N, bidang sumbu N268ºE/85ºN  serta  sumbu  antiklin  7º  E,  N87ºE  (Foto  3.20).  Berdasarkan  analisa  dinamik  ini,  didapatkan  arah tegasan utamanya adalah berarah relatif utara – selatan.

3.4.2.2 Sesar Kedamean

Sesar  ini  merupakan  sesar  geser  mengiri  yang  memotong  struktur antiklin.  Sesar  ini  berarah  NE­SW  dan  memanjang  dari  selatan,  mulai  dari  Desa  Karangandong,  Desa  Mojosarirejo  hingga  Desa  Wedoroanom  di  Utara.  Sesar  ini  ditafsirkan  melalu  interpretasi  citra satelit dan peta topografi serta pengukuran kekar gerus di lapangan.

Secara  kuantitatif  pada  diagram  bunga  (lihat  Gambar  3.30  b)  didapatkan  kelurusan  yang berarah NE­SW, kemudian pada pola aliran sungai (lihat Gambar 3.1) terjadi pergeseran  garis  pemisah  air  yang  arah  pergeserannya  mengiri.  Begitu  pula  pada  citra  satelit  (lihat  Gambar  3.4),  terlihat  nampak  adanya  pergeseran  kelurusan  yang  berarah  barat­timur.  Pada  model elevasi digital (lihat Gambar 3.5) terlihat punggungan yang dipisahkan oleh kelurusan  lembah  yang  berarah  NE­SW.  Pada  pengamatan  di  lapangan  juga  dijumpai  gejala  struktur  berupa flexure (Foto 3.21) dan shear fracture (Foto 3.22).

Foto 3.21 Singkapan yang menunjukan adanya flexure

Foto 3.22 Shear fracture pada batupasir

Berdasarkan analisis kinematik dan dinamik (lihat Lampiran C) dari Sesar Kedamean  ini,  maka  didapatkan  kedudukan  bidang  sesar  yaitu  N32ºE/57ºNW  dengan  arah  pergerakan  32º,  N136ºE  dan  pitch  25º.  Menurut  arah  pergerakannya,  sesar  ini  dinamakan  sesar  mengiri  turun.  Berdasarkan  analisis  dinamik  ini  didapatkan  arah  tegasan  utamanya  relatif  utara  –  selatan.
