Mould loft adalah proses menterjemahkan atau mengembangkan gambar dasar dengan skala 1:50, 1:100 atau 1:200 menjadi gambar produksi dan rambu-rambu atau mal dalam ukuran sebenarnya (skala 1:1). Mould loft ini sangat dibutuhkan dalam pembangunan sebuah kapal, karena dapat membuat bagian-bagian kapal yang rumit seperti bagian buritan dan haluanDi galangan kapal fungsi Mould Loft sangat penting sekali karena merupakan sarana yang menghubungkan antara kegiatan perencanaan dan kegiatan produksi.

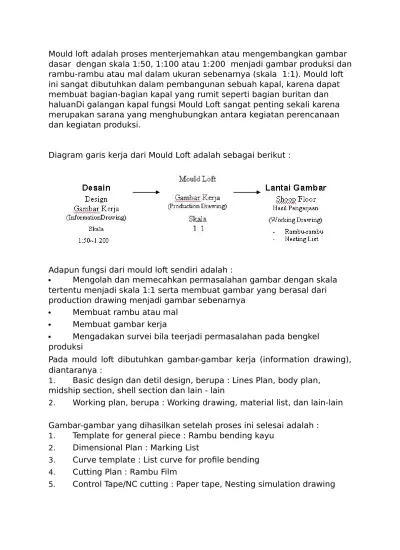

Diagram garis kerja dari Mould Loft adalah sebagai berikut :
Adapun fungsi dari mould loft sendiri adalah :
Mengolah dan memecahkan permasalahan gambar dengan skala tertentu menjadi skala 1:1 serta membuat gambar yang berasal dari production drawing menjadi gambar sebenarnya
Membuat rambu atau mal Membuat gambar kerja
Mengadakan survei bila teerjadi permasalahan pada bengkel produksi
Pada mould loft dibutuhkan gambar-gambar kerja (information drawing), diantaranya :
1. Basic design dan detil design, berupa : Lines Plan, body plan, midship section, shell section dan lain - lain
2. Working plan, berupa : Working drawing, material list, dan lain-lain
Gambar-gambar yang dihasilkan setelah proses ini selesai adalah :
1. Template for general piece : Rambu bending kayu
2. Dimensional Plan : Marking List
3. Curve template : List curve for profile bending
4. Cutting Plan : Rambu Film
