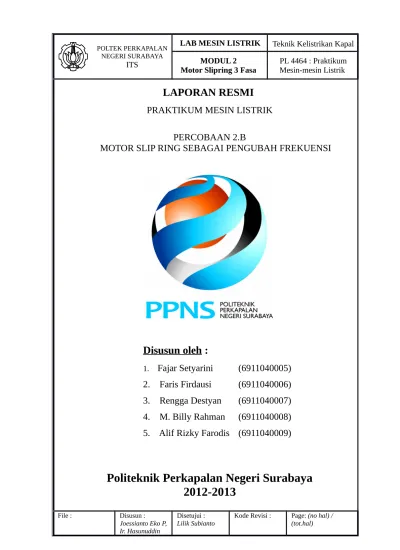

LAPORAN RESMI
PRAKTIKUM MESIN LISTRIK
PERCOBAAN 2.B
MOTOR SLIP RING SEBAGAI PENGUBAH FREKUENSI
Disusun oleh :
1.
Fajar Setyarini
(6911040005)
2. Faris Firdausi
(6911040006)
3. Rengga Destyan
(6911040007)
4. M. Billy Rahman
(6911040008)
5. Alif Rizky Farodis (6911040009)
W2
MOTOR SLIP RING SEBAGAI PENGUBAH FREKUENSI
A. TUJUAN
Setelah melakukan percobaan ini, diharapkan mahasiswa mampu :
Mengukur dan menghitung besar tegangan dan frekuensi yang terinduksi pada motor asynchron 3 phasa
Menentukan perubahan frekuensi rotor
B. TEORI DASAR
Motor slip ring mempunyai 3 kumparan stator dan kumparan 3 rotor. Keenam kumparan tersebut dapat digambarkan seperti di bawah ini
Pada Transformator, tegangan induksi pada sekunder tergantung pada perbandingan lilitan primer : sekunder, dan frekwensinya sama dengan primer. Pada motor slipring (rotor belit), disamping tergantung perbandingan belitan stator rotor, tegangan dan frekwensi induksi pada rotor tergantung pada slip
s=ns−nr
ns
ns
=
L M
Jadi frekuensi tegangan yang terinduksi pada rotor adalah : f = s.fs
dimana :
n = Putaran Rotor.
ns = Putaran Medan Stator.
Δn = Beda Putaran Medan Stator dan Putaran Rotor.
fs = Frekuensi Stator ( Frekuensi Line ). f = Frekuensi rotor relatif.
s = Slip.
p = Pasang Kutub .
C. PERALATAN YANG DIGUNAKAN
1. Motor Asinkron 3 phasa rotor belit 2. Motor DC penguat bebas
M1
~
supply dalam keadaan off.3. Hubungkan kumparan stator dengan hubungan bintang kemudian atur power supply (M2) pada posisi a.
4. Sebelum tegangan stator = 300 volt dimasukkan, power supply M3 diatur sehingga if= 0,3 ampere , kemudian atur pula M1 sehingga motor DC berputar. Catat arah putaran motor , kemudian masukkan hasilnya masukkan tabel I, yakinkan tegangan rotor tidak lebih dari 360 volt.
5. Matikan motor kemudian balik arah putaran DC tersebut seperti langkah no.5 kemudian masukkan hasilnya pada tabel II.
F. TUGAS & PERTANYAAN :
1. Buat grafik
U
2
=
f
(
n
)
sesuai dengan hasil percobaan yang tercatat pada tabel I dan tabel II.2. Lihat tabel I pada saat motor berputar 500 rpm berapa frekuensi yang dihasilkan pada sisi rotor ?
3. Lihat tabel II pada saat motor berputar 500 rpm berapa frekuensi yang dihasilkan pada sisi rotor ?
Penyelesaian :
1. U=f(U) pada tabel I
U=f(u) pada tabel II
2. Tabel 1 pada saat motor berputar 70 rpm
Rotor = 135 Volt
Frekuensi Rotor = 47 Hz
3. Tabel II pada saat motor berputar pada 70 rpm
Rotor = 135 Volt
Frekuensi Rotor = 52 Hz.
G. KESIMPULAN
LAPORAN SEMENTARA
Jur/Sem/Kelompok : TO/III/2
No Nama Praktikan/NRP Tanda Tangan Surabaya,14-01-2013 1. Fajar Setyarini/(6911040005) 1. ……….. Mengetahui :
2. Faris Firdausi/(6911040006) 2. ……….. 3. Rengga Destyan/(6911040007) 3. ……….. 4. M. Billy Rahman/(6911040008) 4. ………..
5. Alif Rizky F./(6911040009) 5. ……….. (Ir. Hasanuddin MT.)
TABEL I
1000 300 121 47 0,06
1500 300 119 45 0,1
2000 300 114 43 0,14
2500 300 108 41 0,18
