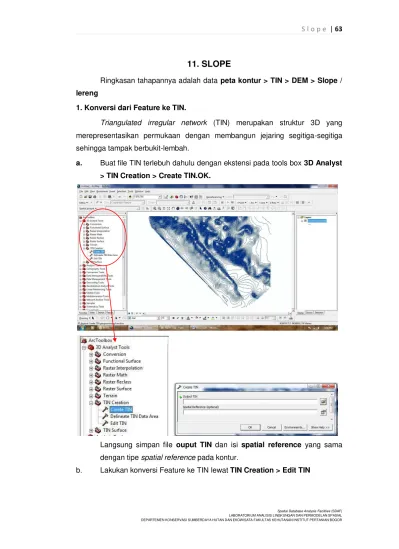

Spatial Database Analysis Facilities (SDAF) LABORATORIUM ANALISIS LINGKUNGAN DAN PERMODELAN SPASIAL DEPARTEMEN KONSERVASI SUMBERDAYA HUTAN DAN EKOWISATA FAKULTAS KEHUTANAN INSTITUT PERTANIAN BOGOR a. Buat file TIN terlebuh dahulu dengan ekstensi pada tools box 3D Analyst
> TIN Creation > Create TIN.OK.
Langsung simpan file ouput TIN dan isi spatial reference yang sama
dengan tipe spatial reference pada kontur.
S l o p e | 64
Spatial Database Analysis Facilities (SDAF) LABORATORIUM ANALISIS LINGKUNGAN DAN PERMODELAN SPASIAL DEPARTEMEN KONSERVASI SUMBERDAYA HUTAN DAN EKOWISATA FAKULTAS KEHUTANAN INSTITUT PERTANIAN BOGOR c. Klik OK untuk menjalankan proses. Akan muncul TIN di layar.
Spatial Database Analysis Facilities (SDAF) LABORATORIUM ANALISIS LINGKUNGAN DAN PERMODELAN SPASIAL DEPARTEMEN KONSERVASI SUMBERDAYA HUTAN DAN EKOWISATA FAKULTAS KEHUTANAN INSTITUT PERTANIAN BOGOR
2. Konversi TIN ke Raster
Selanjutnya kita konversi TIN ke format Raster (GRID). Klik pada tools 3D
Analyst > Conversion > From TIN > TIN to Raster.
Klik OK untuk menjalankan proses. Sebuah raster (grid) akan muncul di
layar Data yang dihasilkan adalah elevasi digital dalam format raster. Format ini
sama dengan format SRTM, yaitu berisi sel sel / pixels dengan ukuran tertentu
S l o p e | 66
Spatial Database Analysis Facilities (SDAF) LABORATORIUM ANALISIS LINGKUNGAN DAN PERMODELAN SPASIAL DEPARTEMEN KONSERVASI SUMBERDAYA HUTAN DAN EKOWISATA FAKULTAS KEHUTANAN INSTITUT PERTANIAN BOGOR 3. Membuat Kelerengan (slope)
Kita perlu melakukan konversi dari data ketinggian menjadi kelerengan.
Hal ini salah satunya bisa dilakukan dengan 3D Analyst. Klik pada menu 3D
Spatial Database Analysis Facilities (SDAF) LABORATORIUM ANALISIS LINGKUNGAN DAN PERMODELAN SPASIAL DEPARTEMEN KONSERVASI SUMBERDAYA HUTAN DAN EKOWISATA FAKULTAS KEHUTANAN INSTITUT PERTANIAN BOGOR Peta Kelerengan biasanya dinyatakan dalam interval kelas, sehingga
selanjutnya kiga melakukan klasifikasi Raster.
Klik tools 3D Analyst > Reclassify > Classify > atur jumlah kelasnya.
Buat klasifikasi seperti digambar berikut.
S l o p e | 68
Spatial Database Analysis Facilities (SDAF) LABORATORIUM ANALISIS LINGKUNGAN DAN PERMODELAN SPASIAL DEPARTEMEN KONSERVASI SUMBERDAYA HUTAN DAN EKOWISATA FAKULTAS KEHUTANAN INSTITUT PERTANIAN BOGOR Untuk keperluan analisis, seperti peta kesesuaian lahan, land sistem,
atau analisis lainnya yang memerlukan overlay dengan data ini, biasanya perlu
dilakukan konversi data, baik berupa GRID maupun Raster ke dalam bentuk
feature. Hal ini dapat dilakukan dalam tool 3D Analyst > Convert > Raster to
