PEMBAHASAN
3.1. Analisis Kebutuhan
Dalam analisa kebutuhan ini terdapat dua pengguna dalam mendeskripsikan
kebutuhan, antara lain :
1. Analisa kebutuhan customer
Kebutuhan customer dari sistem mendefinisikan hal-hal yang dibutuhkan oleh
pengguna, antara lain :
a. Customer dapat mendaftarkan pada form registrasi pelanggan baru jika
ingin menjadi pelanggan.
b. Customer dapat langsung login jika sudah menjadi pelanggan.
c. Pada tampilan produk obat customer dapat melihat apa saja produk obat
yang ada.
d. Customer juga dapat meng-edit data diri,password, dan melihat riwayat
transaksi
2. Analisa kebutuhan admin
Kebutuhan admin dari sistem mendefinisikan hal-hal yang di butuhkan oleh
a. Admin dapat mengolah produk obat yaitu : menghapus produk, mengubah,
dan meng-update stok obat.
b. Admin dapat melihat pelanggan yang sudah terdaftar pada menu data
pengguna, bias meng-edit, menambahkan, dan menghapus data pengguna.
c. Admin dapat mengelola kategori obat.
d. Admin dapat mengakses pembelian dan penjualan obat.
e. Admin dapat melihat pembelian dan penjualan pada menu laporan.
3.2. Perancangan Perangkat Lunak
Perancangan sistem dan perangkat lunak dalam rancangan program penjualan
obat berbasis web ini menggunakan pemrograman terstruktur, rancangan database
mengunakan Xampp, rancangan antar muka menggunakan UML, dan rancangan
struktur navigasi web menggunakan struktur navigasi linear.
3.2.1. Rancangan Antar Muka
Menjelaskan rancangan antar muka (interface) yang terdapat pada aplikasi
penjualan obat.
A. Rancangan antar muka admin
HEADER Login Registrasi Tentang Kami Username : Password : xxxxx xxxxx Login
Gambar III.1Rancangan antar muka login admin

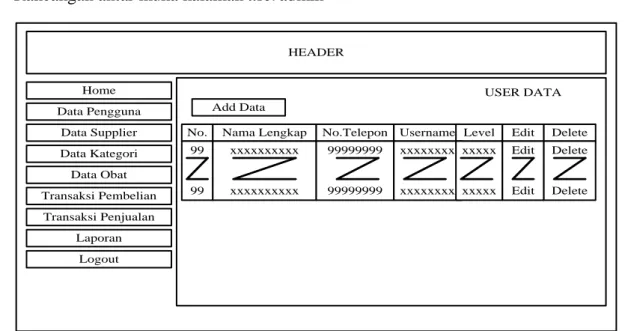

2. Rancangan antar muka halaman useradmin
HEADER Home Data Pengguna Data Supplier Data Kategori Data Obat Transaksi Pembelian Transaksi Penjualan Laporan Logout USER DATA Add Data
No. Nama Lengkap No.Telepon Username Level Edit Delete 99 99 xxxxxxxxxx xxxxxxxxxx 99999999 99999999 xxxxxxxx xxxxxxxx xxxxx xxxxx Edit Edit Delete Delete
3. Rancangan antar muka halaman supplier admin HEADER Home Data Pengguna Data Supplier Data Kategori Data Obat Transaksi Pembelian Transaksi Penjualan Laporan Logout DATA SUPPLIER Add Data
No. Nama Supplier Alamat Edit Delete
99 99 xxxxxxxxxx xxxxxxxxxx xxxxxxxx xxxxxxxx Edit Edit Delete Delete
Gambar III.3Rancangan antar muka halaman supplier admin
4. Rancangan antar muka halaman obat admin
HEADER Home Data Pengguna Data Supplier Data Kategori Data Obat Transaksi Pembelian Transaksi Penjualan Laporan Logout DATA OBAT Add Data
No. Kategori Harga Edit Delete
99 99 xxxxxxxxxx xxxxxxxxxx 9999999 9999999 Edit Edit Delete Delete Nama Obat xxxxxxxxxx xxxxxxxxxx
5 Rancangan antar muka halaman kategori admin HEADER Home Data Pengguna Data Supplier Data Kategori Data Obat Transaksi Pembelian Transaksi Penjualan Laporan Logout DATA KATEGORI Add Data
No. Nama Kategori Qty Obat Edit Delete
99 99 xxxxxxxxxx xxxxxxxxxx 9999999 9999999 Edit Edit Delete Delete
Gambar III.5Rancangan antar muka halaman kategori admin
6. Rancangan antar muka halaman transaksi pembelian obat admin
HEADER Home Data Pengguna Data Supplier Data Kategori Data Obat Transaksi Pembelian Transaksi Penjualan Laporan Logout
TRANSAKSI PEMBELIAN OBAT
No. Kode Harga Beli Edit Delete
99 99 xxxxxxx xxxxxxx 9999999 9999999 Edit Edit Delete Delete Nama Obat xxxxxx xxxxxx No. Pembelian : Tanggal Pembelian : Supplier Obat : Catatan : Kode Obat : xxxxx 99-99-99 xxxxx xxxxx
xxxxx Harga Beli (Rp) 999999 Qty : 999
Qty 999
999 SIMPAN TRANSAKSI
Pilih
Gambar III.6Rancangan antar muka halaman transaksi pembelian obat admin
7. Rancangan antar muka halaman transaksi penjualan obat admin HEADER Home Data Pengguna Data Supplier Data Kategori Data Obat Transaksi Pembelian Transaksi Penjualan Laporan Logout
TRANSAKSI PENJUAAN OBAT No. Pembelian : Tanggal Pembelian : Kode Pelanggan : Catatan : Kode Obat : xxxxx 99-99-99 xxxxx xxxxx xxxxx Qty : 999 Pilih Uang Bayar : 99999999 SIMPAN TRANSAKSI
No. Kode Harga Subtotal Delete
99 99 xxxxxxx xxxxxxx 9999999 9999999 99999 99999 Delete Delete Nama Obat xxxxxx xxxxxx Qty 999 999
Gambar III.7Rancangan antar muka halaman transaksi penjualan obat admin
8. Rancangan antar muka halaman laporan obat admin
HEADER Home Data Pengguna Data Supplier Data Kategori Data Obat Transaksi Pembelian Transaksi Penjualan Laporan Logout
LAPORAN DATA OBAT
No. Kategori Diskon Harga Jual 99 99 xxxxxxxxxx xxxxxxxxxx 9999999 9999999 9999 9999 Nama Obat xxxxxxxxxx xxxxxxxxxx Print
9. Rancangan antar muka halaman laporan pembelian obat admin HEADER Home Data Pengguna Data Supplier Data Kategori Data Obat Transaksi Pembelian Transaksi Penjualan Laporan Logout LAPORAN PEMBELIAN
No. Nama Supplier Tanggal Tampil Detail
99 99 xxxxxxxxxx xxxxxxxxxx 99-99-99 99-99-99 detail detail Cari : 99-99-99 Cari
Gambar III.9Rancangan antar muka halaman laporan pembelian obat admin
10. Rancangan antar muka halaman laporan penjualan obat admin
HEADER Home Data Pengguna Data Supplier Data Kategori Data Obat Transaksi Pembelian Transaksi Penjualan Laporan Logout LAPORAN PENJUALAN
No. Nama Pasien Tanggal Tampil Detail 99 99 xxxxxxxxxx xxxxxxxxxx 99-99-99 99-99-99 detail detail Cari : 99-99-99 Cari Print
Gambar III.10Rancangan antar muka halaman laporan penjualan obat admin
3.2.2. Rancangan Basis Data
Perancangan basis data menghasilkan pemetaan table-tabel yang digambarkan
dengan Entity Relationship Diagram (ERD). Berikut adalah Entity Relationship
Diagram (ERD) :
A. Entity Relationship Diagram (ERD)
User melakukan Penjualan memiliki Penjualan_item Obat 1 M M 1 1 Attribute Pembelian_item M memiliki M Pembelian 1 M memiliki 1 melakukan Suplier userid nm_user username userid tgl_transaksi no_pembelian kd_obat jumlah no_pembelian userid pelanggan tgl_transaksi no_penjualan harga_beli harga_beli harga_jual nm_obat kd_obat jumlah harga_jual kd_obat no_penjualan melakukan alamat nm_supplier kd_supplier no_telepon memiliki tmp_penjualan tmp_pembelian memiliki memiliki 1 M M 1 id harga_beli qty kd_obat userid id kd_obat id harga_beli qty kd_obat userid kd_obat id kd_obat no_penjualan no_penjualan userid userid no_pembelian kd_supplier kd_supplier kd_obat no_pembelian level password
B. Logical Relational Structure (LRS) user userid * nm_user no_telepon alamat username password level penjualan no_penjualan * tgl_transaksi pelanggan catatan userid ** uang_bayar penjualan_item no_penjualan ** kd_obat ** harga_jual jumlah obat kd_obat * nm_obat merk harga_beli harga_jual stock kd_kategori ** pembelian no_pembelian * tgl_transaksi catatan kd_supplier ** userid ** pembelian_item no_pembelian ** kd_obat ** harga_beli jumlah kategori kd_kategori * nm_kategori supplier kd_supplier * nm_supplier alamat no_telepon tmp_pembelian id * harga_beli qty kd_obat ** userid ** tmp_penjualan id * kd_obat ** harga_jual qty userid ** 1 1 M 1 1 1 M M M M 1 1 M M 1 1 1 M 1 M
C. Spesifikasi File
Dalam aplikasi ini menggunakan satu buah file database dengan nama
clinicdengan 10 tabel didalamnya, yaitu :
1. Spesifikasi File Kategori
Nama File : Data Kategori
Akronim : kategori
Fungsi : Untuk menampilkan kategori
Tipe File : File Master
Organisasi File : Index Sequential
Akses File : Random
Media File : Harddisk
Panjang Record : 103 Karakter
Kunci Field : kd_kategori
Software : Xampp

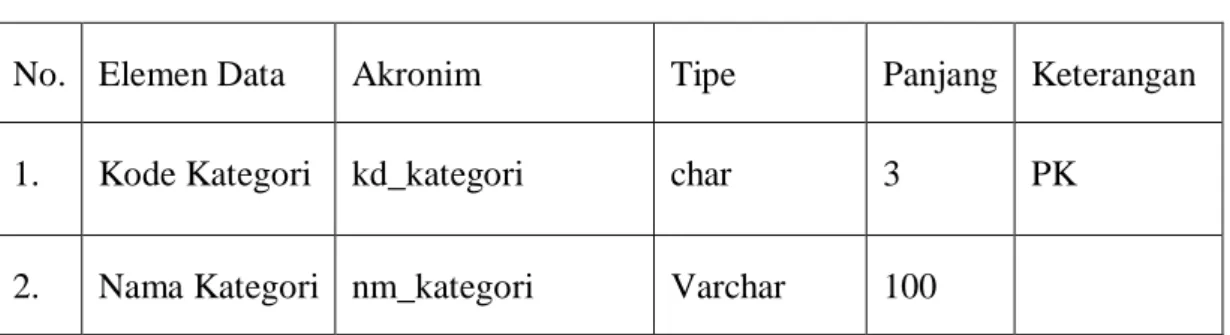

Tabel III.1 Data Kategori
No. Elemen Data Akronim Tipe Panjang Keterangan
1. Kode Kategori kd_kategori char 3 PK
2. Spesifikasi File Tabel Obat
Nama File : Data Obat
Akronim : obat
Fungsi : Untuk menyimpan data obat
Tipe File : File Master
Organisasi File : Index Sequential
Akses File : Random
Media File : Harddisk
Panjang Record : 231 Karakter
Kunci Field : kd_obat
Software : Xampp
Tabel III.2 Data Obat
No. Elemen Data Akronim Tipe Panjang Keterangan
1. Kode Obat kd_obat Char 6 PK
2. Nama Obat nm_obat Varchar 100
3. Merk merk Varchar 100
4. Harga beli harga_beli Double
5. Harga Jual harga Jual Double
6. Diskon diskon Int 11
8. Kode Kategori kd_kategori Char 3
3. Spesifikasi File Tabel Pembelian
Nama File : Tabel Pembelian
Akronim : pembelian
Fungsi : Untuk menyimpan Transaksi Pembelian
Tipe File : File Transaksi
Organisasi File : Index Sequential
Akses File : Random
Media File : Harddisk
Panjang Record : 115 Karakter
Kunci Field : no_pembelian
Software : Xampp
Tabel III.3 Data Transaksi Pembelian
No. Elemen Data Akronim Tipe Panjang Keterangan
1. Nomor Pembelian no_pembelian char 7 PK 2. Tanggal Transaksi Date
4. Kode Suppller kd_suppler char 4
5. User Id userid char 4
5. Spesifikasi File Tabel Pembelian Item
Nama File : Pembelian Item
Akronim : pembelian_item
Fungsi : Untuk menyimpan transaksi pembelian item
Tipe File : File Master
Organisasi File : Index Sequential
Akses File : Random
Media File : Harddisk
Panjang Record : 35 Karakter
Kunci Field : -
Software : Xampp

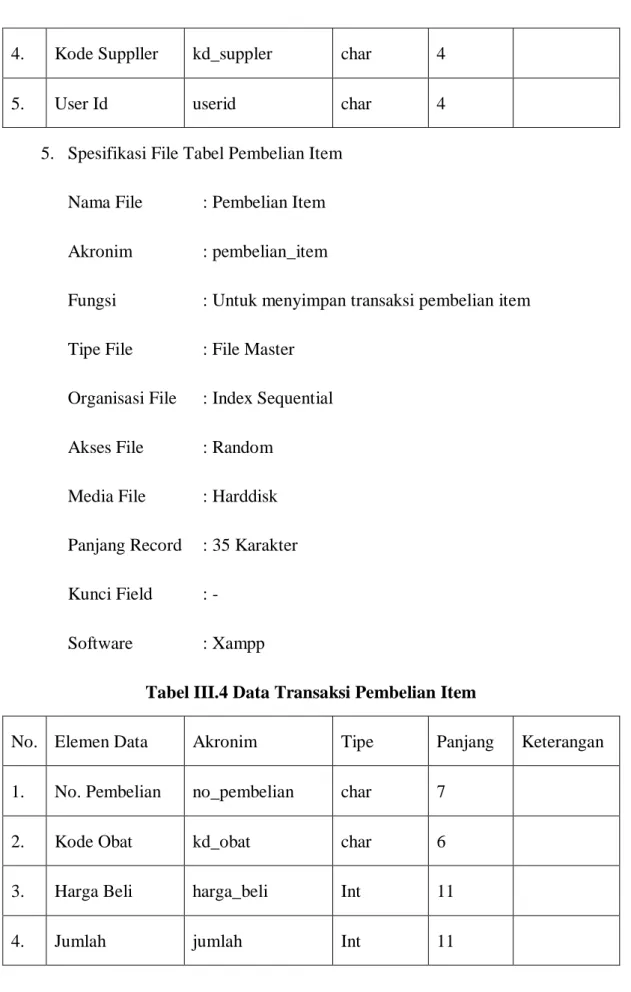

Tabel III.4 Data Transaksi Pembelian Item
No. Elemen Data Akronim Tipe Panjang Keterangan
1. No. Pembelian no_pembelian char 7
2. Kode Obat kd_obat char 6
3. Harga Beli harga_beli Int 11
6. Spesifikasi File Tabel Penjualan
Nama File : Tabel Penjualan
Akronim : penjualan
Fungsi : Untuk menyimpan Transaksi Penjualan
Tipe File : File Transaksi
Organisasi File : Index Sequential
Akses File : Random
Media File : Harddisk
Panjang Record : 222 Karakter
Kunci Field : no_penjualan
Software : Xampp
Tabel III.5 Data Transaksi Penjualan
No. Elemen Data Akronim Tipe Panjang Keterangan
1. No. Penjualan no_penjualan Char 7 PK
2. Tanggal Transaksi tgl_transaksi Date
3. Pelanggan pelanggan Varchar 100
4. Catatan catatan Varchar 100
5. User Id userid Char 4
7. Spesifikasi File Penjualan Item
Nama File : Penjualan Item
Akronim : penjualan_item
Fungsi : Untuk menyimpan Transaksi Penjualan Item
Tipe File : File Transaksi
Organisasi File : Index Sequential
Akses File : Random
Media File : Harddisk
Panjang Record : 26 Karakter
Kunci Field : -
Software : Xampp

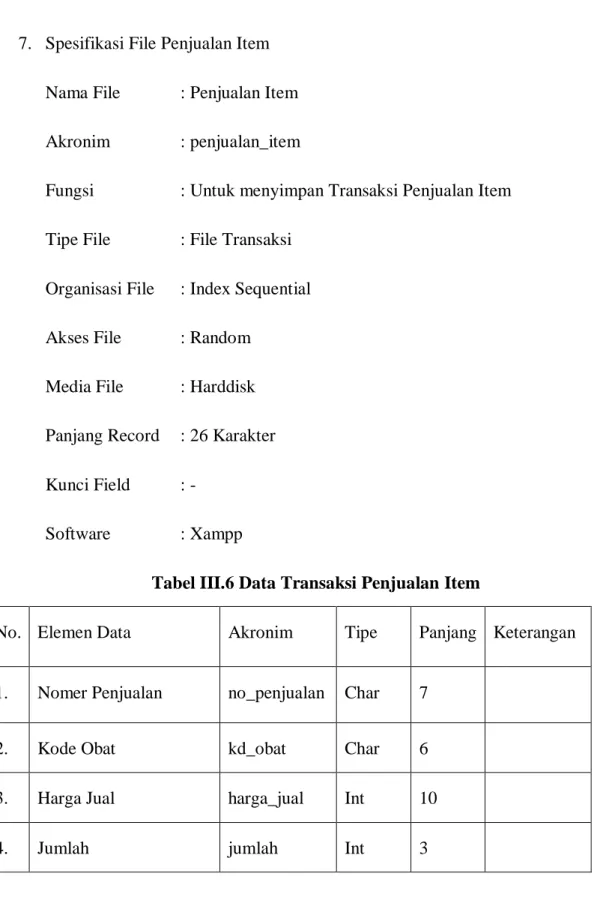

Tabel III.6 Data Transaksi Penjualan Item
No. Elemen Data Akronim Tipe Panjang Keterangan
1. Nomer Penjualan no_penjualan Char 7
2. Kode Obat kd_obat Char 6
3. Harga Jual harga_jual Int 10
8. Spesifikasi File Tabel Supplier
Nama File : Tabel Supplier
Akronim : supplier
Fungsi : Untuk menyimpan data Supplier
Tipe File : File Master
Organisasi File : Index Sequential
Akses File : Random
Media File : Harddisk
Panjang Record : 324 Karakter
Kunci Field : kd_supplier
Software : Xampp
Tabel III.7 Data Supplier
No. Elemen Data Akronim Tipe Panjang Keterangan
1. Kode Supplier kd_supplier Char 4 PK
2. Nomer Supplier nm_supplier Varchar 100
3. Alamat alamat Varchar 200
9. Spesifikasi File Tabel User
Nama File : Tabel User
Akronim : user
Fungsi : Untuk menyimpan data User
Tipe File : File Master
Organisasi File : Index Sequential
Akses File : Random
Media File : Harddisk
Panjang Record : 444 Karakter
Kunci Field : userid
Software : Xampp
Tabel III.8 Data User
No. Elemen Data Akronim Tipe Panjang Keterangan
1. Kode User userid Char 4 PK
2. Nama User nm_user Varchar 100
3. Nomor Telepone no_telepon Varchar 20
4. Alamat alamat Varchar 200
5. Username username Varchar 20
7. Level level Enum
10.Spesifikasi File Tabel Tmp Pembelian
Nama File : Pembelian Sementara
Akronim : tmp_pembelian
Fungsi : Untuk penyimpanan data pembelian sementara
Tipe File : File Transaksi
Organisasi File : Index Sequential
Akses File : Random
Media File : Harddisk
Panjang Record : 111 Karakter
Kunci Field : id
Software : Xampp
Tabel III.9 Data Pembelian Sementara
No. Elemen Data Akronim Tipe Panjang Keterangan
1. Kode Id Int 11 PK
2. Harga Beli harga_beli Varchar 45
3. Qty qty Varchar 45
4. Kode Obat kd_obat Char 6
11.Spesifikasi File Tabel Tmp Penjualan
Nama File : Penjualan Sementara
Akronim : tmp_penjualan
Fungsi : Untuk penyimpanan data penjualan sementara
Tipe File : File Transaksi
Organisasi File : Index Sequential
Akses File : Random
Media File : Harddisk
Panjang Record : 42Karakter
Kunci Field : id
Software : Xampp
Tabel III.10 Data Penjualan Sementara
No. Elemen Data Akronim Tipe Panjang Keterangan
1. Kode Id Int 11 PK
2. Kode Obat kd_obat Char 6
3. Harga Jual harga_jual Int 10
4. Qty qty Int 11
3.2.3. Rancangan Struktur Navigasi
Struktur navigasi pada penjualan obat adalah struktur navigasi campuran
(composite). Melalui struktur navigasi ini, terlihat bagaimana isi dan susunan dari
sebuah website secara menyeluruh. Pembuatan struktur navigasi website ini akan
sangat membantu nantinya ketika akan membuat rancangan seluruh halaman
website.
1. Navigasi halaman admin
Menu navigasi pada sisi admin adalah sebagai berikut :
Login
Data Supplier Data Kategori Data obat Pembelian
Data Pengguna Penjualan Laporan Logout
Tambah Edit Hapus Tambah Edit Hapus Tambah Edit Hapus Tambah Edit Hapus Tampil Pembelian Laporan Tampil
Penjualan Tampil Laporan
Penjelasan untuk masing-masing halaman admin adalah sebagai berikut :
a. Login admin
Halaman ini yang pertama kali di akses saat seorang admin login untuk
dapat menggunakan modul-modul yang tersedia jika login berhasil.
b. Data Pengguna
Halaman ini untuk menambah, meng-edit dan menghapus pengguna.
c. Data Supplier
Halaman ini untuk menambah, meng-edit dan menghapus Supplier.
d. Data Kategori
Halaman ini untuk menambah, meng-edit dan menghapus Kategori.
e. Data Obat
Halaman ini admin dapat melihat produk-produk yang telah ada di dalam
database. Admin juga bias menambah produk obat baru, meng-edit, dan
juga menghapus daftar obat.
f. Pembelian
Halaman ini admin dapat mengelola pembelian obat kepada supplier.
g. Penjualan
Halaman ini admin dapat mengelola penjualan obat kepada customer.
h. Halaman ini berfungsi untuk admin melihat laporan data obat, kategori,
2. Menu Navigasi halaman customer
Menu navigasi dari sisi pelanggan termasuk navigasi hirarki adalah sebagai
berikut :
Index
Home Ubah Data Data Obat Riwayat Logout
Tampil data
diri Tampil Obat Cari
Logout
Tampil RIwayat Gambar III.12 Struktur Navigasi Customer
Penjelasan untuk masing-masing halaman customer adalah sebagai berikut :
a. index atau home
Pada halaman home, tampil navigasi pelanggan dari website. Pelanggan
bias memilih menu-menu utama yang ada.
b. Ubah Data
Menu ini menampilkan data diri pelanggan, dapat merubah data diri dan
c. Data Obat
Menu ini menampilkan semua produk yang ada.
d. Riwayat
Halaman ini menampilkan data riwayat transaksi customer.
3.3. Implementasi dan Pengujian Unit
3.3.1. Implementasi
A. Implementasi rancangan antar muka admin
Implementasi rancangan antar muka pada aplikasi penjualan obat berdasarkan
hasil rancangan antar muka.
1. Halaman login admin
Admin harus melakukan login dahulu untuk dapat menggunakan
modul-modul yang tersedia jika login berhasil, maka menu-menu yang sesuai
Gambar III.13 Halaman login admin
2. Halaman home Admin
3. Halaman Data Obat
Gambar III.15 Halaman Data Obat
4. Halaman add Data Obat
5. Halaman Data Pengguna
Gambar III.17 Halaman Data Pengguna
6. Halaman add Data Pengguna
7. Halaman Data Supplier
Gambar III.19 Halaman Data Supplier
8. Halaman add Data Supplier
9. Halaman Data Kategori Obat
Gambar III.21 Halaman Data Kategori Obat
10. Halaman Transaksi Pembelian Obat
11. Halaman Transaksi Penjualan Obat
Gambar III.23 Halaman Transaksi Penjualan Obat
12. Laporan Pembelian Obat
13. Laporan Penjualan Obat
Gambar III.25 Halaman Laporan Penjualan Obat
B. Implementasi rancangan antar muka pengguna
Implementasi rancangan antar muka pada aplikasi penjualan obat berdasarkan
hasil rancangan antar muka.
1. Halaman home pengguna
2. Halaman loginpengguna
Gambar III.27 Halaman login pengguna 3. Halaman registrasi pengguna
4. Halaman Tentang Kami
Gambar III.29 Halaman Tentang Kami C. Spesifikasi Sistem Komputer
Berikut ini adalah spesifikasi perangkat keras dan perangkat lunak yang
dibutuhkan untukm mengimplementasikan sistem apotek penjualan obat.
1. Spesifikasi perangkat keras
a. Server
1) CPU
(a) Processor Intel (R) Core(TM) i5-4200U CPU @1.60GHz
2.30 GHz
(b) RAM 4.00 GB
(c) Hard Disk 1500 GB
3) Keyboard
4) Monitor dengan resolusi layar 1366 x 768
b. Client
1) CPU
(d) Processor Intel (R) Core(TM) i5-4200U CPU @1.60GHz
2.30 GHz
(e) RAM 4.00 GB
(f) Hard Disk 1500 GB
2) Mouse
3) Keyboard
4) Monitor dengan resolusi layar 1366 x 768
2. Spesifikasi perangkat lunak
a. Server
1) Sistem operasi yang digunakan adalah Microsoft windows 10
pro64bit(x64)
2) Aplikasi bundle web server adalah Xampp terdiri dari
beberapa komponen diantaranya :
(a) Aplikasi PHP
(b) Aplikasi MySQL
3) Aplikasi web browser seperti internet explorer, google
chrome, edge, mozila firefox
b. Client
1) Sistem operasi yang digunakan seperti : Microsoft windows 10
pro 64bit (x64)
2) Aplikasi web browser seperti internet explorer, google
chrome, edge, mozila firefox.
3.3.2. Pengujian Unit
Pengujian terhadap program yang dibuat menggunakan blackbox testing yang
focus terhadap proses masukan dan keluaran program.
A. Pengujian terhadap form login admin
Tabel III.11 Hasil pengujian blackbox testing halaman login admin
No. Skenario
Pengujian
Test Case Hasil yang
diharapkan Hasil pengujian Kesimpulan 1. Username dan password dikosongkan kemudian klik tombol login User id : (kosong) Password: (kosong) Sistem akan menolak akses admin dan menampilkan “username dan Sesuai harapan Valid
password salah !” 2. Mengetikan username dan password tidak di isi kemudian klik tombol login Username admin Password: (kosong) Sistem akan menolak akses admin dan menampilkan “username dan password salah!” Sesuai harapan Valid 3. Username
tidak di isi dan
password di isi kemudian klik tombol login Username: (kosong) Password: Syauqi Sistem akan menolak akses admin dan menampilkan “username dan password salah!” Sesuai harapan valid 4. Mengetikan salah satu kondisi salah pada username atau password kemudian klik Username: Admin (benar) Password: Qweo (salah) Sistem akan menolak akses admin dan menampilkan “username dan password salah!” Sesuai harapan Valid
tombol login 5. Mengetikan username dan password dengan data yang benar kemudian klik tombol login Username: Admin (benar) Password: Syauqi (benar) Sistem akan menerima akses login dan kemudian langsung menampilkan halaman menu utama admin Sesuai harapan valid
B. Pengujian terhadap form login pengguna
Table III.12 Hasil pengujian blackbox testing halaman login pengguna
No. Skenario
Pengujian
Test Case Hasil yang
diharapkan Hasil pengujian Kesimpulan 1. Username dan password dikosongkan kemudian klik tombol login User id : (kosong) Password: (kosong) Sistem akan menolak akses admin dan menampilkan “username dan password salah !” Sesuai harapan Valid
2. Mengetikan username dan password tidak di isi kemudian klik tombol login Username oki Password: (kosong) Sistem akan menolak akses admin dan menampilkan “username dan password salah!” Sesuai harapan Valid 3. Username
tidak di isi dan
password di isi kemudian klik tombol login Username: (kosong) Password: oki Sistem akan menolak akses admin dan menampilkan “username dan password salah!” Sesuai harapan valid 4. Mengetikan salah satu kondisi salah pada username atau password kemudian klik tombol login Username: oki (benar) Password: 123123 (salah) Sistem akan menolak akses admin dan menampilkan “username dan password salah!” Sesuai harapan Valid
username dan password dengan data yang benar kemudian klik tombol login oki (benar) Password: oki (benar) menerima akses login dan kemudian langsung menampilkan halaman menu utama admin harapan
