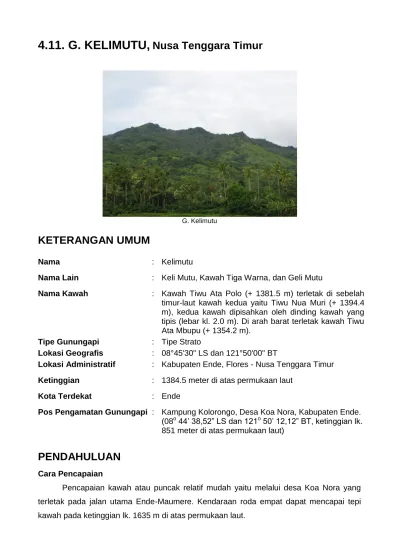

4.11. G. KELIMUTU, Nusa Tenggara Timur

4.11. G. KELIMUTU,

Nusa Tenggara Timur

G. Kelimutu

KETERANGAN UMUM

Nama : Kelimutu

Nama Lain : Keli Mutu, Kawah Tiga Warna, dan Geli Mutu

Nama Kawah : Kawah Tiwu Ata Polo (+ 1381.5 m) terletak di sebelah timur-laut kawah kedua yaitu Tiwu Nua Muri (+ 1394.4 m), kedua kawah dipisahkan oleh dinding kawah yang tipis (lebar kl. 2.0 m). Di arah barat terletak kawah Tiwu Ata Mbupu (+ 1354.2 m).

Tipe Gunungapi : Tipe Strato

Lokasi Geografis : 08°45'30" LS dan 121°50'00" BT

Lokasi Administratif : Kabupaten Ende, Flores - Nusa Tenggara Timur Ketinggian : 1384.5 meter di atas permukaan laut

Kota Terdekat : Ende

Pos Pengamatan Gunungapi : Kampung Kolorongo, Desa Koa Nora, Kabupaten Ende.

(08^o 44‟ 38,52” LS dan 121^o 50‟ 12,12” BT, ketinggian lk.

851 meter di atas permukaan laut)

PENDAHULUAN

Cara Pencapaian

Pencapaian kawah atau puncak relatif mudah yaitu melalui desa Koa Nora yang terletak pada jalan utama Ende-Maumere. Kendaraan roda empat dapat mencapai tepi kawah pada ketinggian lk. 1635 m di atas permukaan laut.

Peta Lokasi G. Kelimutu, Kabupaten Ende, NTT

Inventarisasi Sumberdaya Gunungapi - Potensi Energi

- Potensi bahan galian golongan „C‟

- Potensi Agrobisnis

Potensi Wisata

Danau-danau kawah atau Telaga Tiga Warna tersebut dan keadaan alam yang indah disekitarnya, merupakan gunungapi yang menjadi objek wisata.

SEJARAH LETUSAN

Menurut keterangan penduduk di sekitar gunungapi ini, ketiga danau kawah telah ada sepanjang sejarah. Dinding antara kedua kawah yang terletak di sebelah timur tadinya jauh lebih besar dan sama tingginya dengan dinding lainnya. Kira-kira 80 tahun yang lalu, orang masih dapat berjalan dari Doi ke Bulu Ria melewati dinding kawah tadi.

Setelah itu terjadi letusan yang melontarkan abu dan batu hingga mencapai Kampung Pemo. Karena itu dinding menjadi sempit atau boleh dikatakan hampir lenyap. Aliran lahar dan hujan abu pada waktu itu turun, hingga suasana menjadi gelap gulita. Menurut taksiran terjadinya lk. antara tahun 1869 dan 1870. Kegiatan terakhir adalah pada tahun 1968; letusan-letusan disusul dengan semprotan-semprotan air serupa “geysers”

mencapai tinggi 10 m.

Sejarah erupsi danau Kawah Tiwu Nua Muri Kooh Fai (danau hijau) dapat diringkaskan sebagai berikut :

1938 Bulan Mei - Juni terjadi kegiatan di Tiwu Nua Muri Kooh Fai. Neumann van padang (1951) mencamtumkan sebagai letusan freatik

G.

Kelimutu G. Anak

Ranakah

Ruteng L.Bajo

Reo

Bajawa

Maumere

Ende

FLORES

08^O LS

09^O LS 40 km 0

120^O BT U 122^O BT

1967 Bulan September warna air danau Tiwu Nua Muri Kooh Fai berubah dari hijau menjadi putih yang sebabkan lebih banyak belerang yang diendapkan oleh tembusan fumarola atau oleh kenaikan kegiatan.

1968 Kusumadinata (1968), melaporkan terjadinya letusan dalam air Tiwu Nua Muri Kooh Fai tanggal 3 Juni. Gejala ini didahului oleh suara mendesis, disusul dengan semprotan air coklat kehitam- hitaman. Di sebelah barat danau, semburan ini terjadi pada lebih dari satu tempat dan semuanya terjadi dibagian sebelah barat. Semprotan air ini mencapai ketinggian maksimum 10 m.

Dilihat dari produk erupsinya yang banyak terdiri atas batuan lava maka diinterpretasikan bahwa karakter letusan G. Kelimutu lebih didominasi oleh erupsi bersifat efusif yang diselingi oleh erupsi yang bersifat eksplosif.

a. Erupsi atau letusan Gunung Kelimutu merupakan letusan magmatik eksplosif yang sangat membahayakan;

b. Letusan freatik sering terjadi mengingat terdapatnya air danau kawah;

c. Letusan freatomagmatik dapat terjadi sedangkan letusan freatik dapat merupakan letusan pendahuluan dari suatu letusan magmatik.

GEOLOGI

Tubuh G. Kelimutu merupakan kerucut yang dibangun oleh endapan piroklastika hasil letusan eksplosif dan leleran lava yang efusif. Lerengnya berkembang ke arah timur dan di bagian puncak terdapat 3 (tiga) buah danau kawah dengan warna air yang berbeda. Luas ketiga kawah tersebut kira-kira 1.051.000 meter persegi dengan volume air lk. 1.292 juta m³. Batas antara ketiga kawah tersebut adalah pematang-pematang (dinding) sempit yang mudah longsor. Dinding ini sangat terjal dengan sudut antara 60^o sampai 70^o dan disana-sini tegak lurus. Ketinggian dinding berkisar antara 50 sampai 150 m.

Kawah Tiwu Ata Polo (7 Maret 2007)

Kawah Tiwu Nua Muri Kooh Fai (7 Maret 2007)

Kawah Tiwu Ata Mbupu (PVMBG, Kushendratno, 7 Maret 2007) Kemmerling (1929) melakukan pengukuran terhadap kawah-kawah.

Nama Tepi Kawah Tepi Danau

Ukuran Ketinggian Ukuran Ketinggian Kedalaman Warna air Isi air Tiwu Ata

Mbupu

850x700m 1640-1557 m 300x280 m

1400 m -67 m Biru 345.000

m³

Tiwu Nua Muri Kooh Fai

600x380m 1548-1455 m 380x280 m

1420 m -127 m Kehijau - hijauan

501.000 m³

Tiwu Ata Polo 600x380 m

1570-1455 m 380x280 m

1420 m -64 m Merah 446.000 m³

GEOMAGNET

Penyelidikan geomagnet di G. Kelimutu dan sekitarnya adalah untuk memperoleh gambaran sebaran anomali magnet di daerah tersebut dengan tujuan memperoleh gambaran sebaran batuan dan struktur bawah permukaan G. Kelimutu. Hampir 70 % dari luas daerah penyelidikan mempunyai harga anomali magnet rendah yang merupakan cerminan dari sebaran batuan vulkanik sebagai produk utama dari letusan G. Kelimutu.

Letusan di waktu lampau yang membangun bentuk tubuh gunung itu sendiri. Daerah

anomali magnet tinggi diperkirakan merupakan daerah yang mengalami pengaruh kuat medan magnet yang ditimbulkan oleh batuan dasar granit. Struktur sesar membentang dengan arah relatif baratlaut – tenggara dan barat – timur, diperkirakan akan memberi dampak terhadap pertumbuhan arah kawah ke arah Tenggara.

DEFORMASI

Pengukuran deformasi pertama kali dilakukan di G. Kelimutu pada tahun 2007 menggunakan metode EDM dengan dua lokasi reflektor di daerah puncak dan dua lokasi instrumen di daerah kaki gunung.

Lokasi titik ukur deformasi dengan metode EDM

No Lokasi Kode Koordinat Ketinggian

1 Pos PGA G.Kelimutu (desa Kolorongo)

DKL0 S 08^o44,646 dan E 121^o50,199

810 m

2 Kampung Moni DKL 1 S 08^o45,124 dan

E 121^o51,293

670 m 3 Lereng bukit Wolo Langga DKL 2 S 08^o 45,070 dan

E 121^o49,715

1126 m 4 Di atas bukit Kp. Nua Baru DKL 3 S 08^o 45,743 dan

E 121^o50,249

1100 m

DKL 0 dan DKL 1 adalah titik tempat instrumen sedangkan DKL 3 dan DKL 4 adalah tempat reflektor.

GEOKIMIA

Fumarola baru muncul di Mutu Loo yang berada di lereng G. Kelimutu bagian timur dimana aktivitasnya dimulai bulan Mei tahun 2006. Aktivitas fumarol pada saat ini sudah bertambah sampai ke lereng barat dimana fumarola tersebut mengeluarkan hembusan gas dengan intensitas kuat setinggi lk. 10 m dari pusat fumarola serta suara blazer dengan intensitas keras.

Pembahasan dari sisi geokimia dalam hal ini kimia air sangat menarik, karena adanya tiga danau kawah dengan warna yang berbeda. Di samping itu, banyak tersebar mataair panas di lereng-lerengnya.

Hasil Pemeriksaan Air di Lapangan pada bulan Juni 2007

No LOKASI Temperatur

Air ( ^oC ) pH BAU Warna

air

1 Ad. Tiwu Atopolo 29,5 2,12 Bau besi Jernih

2 AP. Toba 43,0 3,04 Bau H2S Jernih

3 As. Aemutu 20,9 1,61 Tidak berbau Jernih

4 AP. Matu loo Baru 90,4 6,81 Bau H2S sedikit Jernih

5 AP. Watugana 34,8 6,44 Tidak berbau Jernih

6 AP. Liasembe 41,5 8,9 Tidak berbau Jernih

7 AP. Kolorongo 36,7 5,73 Tidak berbau Jernih

8 AP. Aelawa 35,4 4,53 Tidak berbau Jernih

9 As. Muru Keba 20,9 4,22 Tidak berbau Jernih

10 As. Mboeli 20,3 5,76 Tidak berbau Jernih

11 AP. Jopu 35,4 2,42 Berbau H2S Jernih

Catatan: Ad=air dingin, AP=air panas, As=air sungai

Kandungan relatif unsur-unsur kimia air G. Kelimutu, thn 2007

LOKASI Persentase

Na/1000 K/100 Mg^1/2 Cl^- HCO3

- SO4

2-

Ad. Toba 1 2 97 38 0,00 62

AP. Toba 1 3 96 52 0,00 48

AP. Mutu Loo 2 1 97 33 16 51

As. Muru Keba 1 3 96 7 89 4,00

AP. Kolorongo 1 2 97 11 85 4,00

AP. Watugana 1 2 97 26 22 52

AP. Aelawa 1 1 98 29 32 39

AP. Liasembe 1 2 97 11 88 1,00

As. Mboeli 1 1 98 25 71 4,00

AP. Jopu 1 2 97 57 0,00 43

As. Aemutu) 1 1 98 39 0,00 61

MITIGASI BENCANA GUNUNGAPI

Visual

Pengamatan visual dan cuaca yang meliputi: kenampakan gunung, warna dan tinggi asap, perubahan warna air danau, tekanan gas, suhu udara, keadaan cuaca, kelembaban udara, tekanan udara, curah hujan, angin.

Kegempaan

Seismometer penerima gempa dengan sistem radio telemetri dipasang di sebelah timur puncak G. Kelimutu pada posisi geografi 08^o 45‟ 41,82” LS dan 121^o 50‟ 09,54” BT, ketinggian lk. 1103 m dml. Sinyal gempa ditransmisikan dengan sistim radio pancar (RTS) ke Pos Pengamatan dan direkam dengan pencatat gempa tipe PS-2.

-8º39'09.00” -8º39’09.00”

121º36’18.00” 121º55’00.00”

-8º53’07.50” -8º53’07.50”

121º36’18.00” 121º55’00.00”

Lokasi stasiun seismik temporer dan permanen yang terpasang di G. Kelimutu dan lokasi titik ukur EDM.

Kegempaan yang terekam di G. Kelimutu didominasi oleh gempa-gempa tektonik jauh dan tektonik lokal, gempa vulkanik sangat jarang terekam di G. Kelimutu.

Daerah Bahaya

Berdasarkan sifat letusan G. Kelimutu, maka bahaya gunungapi yang mungkin terjadi sebagai berikut:

a. Bahaya letusan berupa lontaran material-material lepas (bom vulkanik, lapilli, dan abu gunungapi), serta material batuan sampaing pada saat letusan terjadi berupa hasil gerusannya terhadap sisa kepundan maupun kawah. Jauhnya lontaran material- material vulkanik tersebut tergantung pada kekuatan letusan dan ukuran serta arah angin. Umumnya bom vulkanik dan lapilli yang dilontarkan pada waktu letusan tersebar di sekeliling kawah.

b. Bahaya lemparan Lumpur dan lahar.

Terdapatnya telaga atau danau di dalam dasar kawah memungkinkan terjadinya lemparan/semburan Lumpur akibat letusan magmatik yang eksplosif maupun letusan

KETERANGAN :

 : POS PGA U

 : TITIK UKUR EDM

 : STASIUN SEISMIK

 : KONTUR 100 m

freatik. Lumpur yang dilemparkan dapat bersifat panas. Karena air yang terdapat dalam danau cukup banyak, sangat mungkin terjadinya lahar letusan atau aliran lahar.

Peta daerah bahaya telah disusun oleh Kusumadinata dkk (1968) yang mencantumkan Daerah Bahaya dan Daerah Waspada. Peta ini disempurnakan oleh A. Djuhara dkk (1990) Batas-batas yang tertera dalam peta tersebut tidak mutlak tapi merupakan suatu pegangan untuk menyelematkan diri dari bahaya letusan gunungapi.

Daerah Bahaya I

Daerah bahaya I meliputi daerah kompleks kawah yang meluas melalui lembah lereng dan kaki bagian utara, barat, timur, selatan dan tenggara serta lembah-lembah sungainya, yang mungkin terlanda oleh jatuhan piroklastika, leleran lava, aliran abu (base surge) dan lahan primer (lahar letusan) atau aliran lahar yang dapat mematikan.

Penduduk di daerah rendah sekitar Desa Koa Nora dan Wolo Waru perlu mempunyai kewaspadaan terhadap ancaman bahaya letusan Gunung Kelimutu.

Daerah bahaya ini berbentuk lingkaran berjari-jari 5 km dari pusat kegiatan letusan dan dipengaruhi oleh lontaran atau lemparan bom vulkanik, lapili, pasir kasar dan aliran lahar, tergantung pada sifat dan kekuatan letusan gunungapi yang bersangkutan. Selain sifat kekuatan letusan, hembusan angin memegang peranan yang penting sehingga bentuk lingkaran dapat berubah menjadi bentuk lain misalnya elipsodial.

Daerah Bahaya II

Daerah bahaya II terutama meliputi daerah aliran sungai yang berhulu di bagian puncak atau tepi kawah. Bilamana lembah sungainya mempunyai topografi rendah atau landai ataupun berupa dataran, maka pad musim hujan dapat terlanda oleh lahar hujan.

Luas Daerah Bahaya II lebih kurang 25 km², merupakan pemukiman penduduk dan lahan pertanian.

Daerah ini dipengaruhi oleh bahan lontaran yang lebih halus berupa pasir kasar atau halus, abu gunungapi dan aliran lahar. Bentuk daerah ini adalah lingkaran dengan jari-jari 8 km dari titik pusat letusan dan akan berubah menjadi bentuk lain sesuai dengan arah dan kekuatan hembusan angin.

Peta Daerah Bahaya G. Kelimutu

11 Demografi

Penyebaran pemukiman penduduk pada umumnya terdapat di sekitar lereng dan kaki sebelah selatan, tenggara dan timur gunungapi tersebut, seperti tampak dalam peta. Perkembangan perkampungan umumnya menyebar sepanjang jalan utama Endeh-Maumere dan jalan-jalan desa yang kondisinya lebih baik, serta sepanjang aliran sungai di sekitar gunungapi.

Peta Daerah Bahaya G. Kelimutu memperlihatkan terdapatnya sejumlah penduduk yang bermukim di Daerah Bahaya I yang meliputi beberapa desa, terutama di lereng dan kaki bagian timur, tenggara dan selatan. Penduduk yang tinggal di daerah bahaya tersebut perlu waspada terhadap kemungkinan letusan gunungapi yang dapat membawa bencana. A.Djuhara dkk (1990) melakukan statistic jumlah penduduk terhadap masyarakat yang berdiam di daerah bahaya gunungapi seperti tertera dalam table berikut ini.

No. Desa Kecamatan Jumlah Penduduk 1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14 15.

16 17 18.

19.

20.

21.

22.

23.

24.

25.

26.

27.

28.

29.

30.

31.

Kaonora Woloora Moukoo Jopu Wolowaru Nuamurre Paru Wiwipomo Nuamulu Para Nggela Watijita Tenda Jopu Liwedetu Liselowodora Konara Nuarmora ND Va Ria Sokoria Wologai Kusulimbu Rogaria Wolodile ND Buga Woloweni Wolotololowena ND Wira Roa Watunbena Ngaluporo

Wolowaru Wolowaru Wolowaru Wolowaru Wolowaru Wolowaru Wolowaru Wolojita Wolojita Wolojita Wolojita Wolojita Wolojita Wolowaru Wolowaru Wolowaru Wolowaru Wolowaru Wolowaru nDona Dotosoko

nDona nDona77

nDona nDona nDona nDona nDona nDona nDona nDona

1737 1588 2637 3549 1859 665 426 1256

756 855 751 1177 1195 152 2748 2259 1565 1642 1011

1764 1468 1460 1476 1685 650 365 175 625 425 245

J u m l a h 36.865

12 Penanggulangan Bahaya

Untuk mengurangi bahaya Gunung Kelimutu pada masa mendatang, perlu dilakukan berbagai langkah sebagai berikut :

1. Meningkatkan kewaspadaan setiap adanya gejala peningkatan kegiatan Gunung Kelimutu dan memberikan penerangan kepada masyarakat terutama mereka yang bertempat tinggal disekitarnya, agar dapat mengambil langkah-langkah guna menghadapi bahaya gunungapi. Terutama Kampung Mboti, Kopo Bodeh, Wolo Air, Watu Raka, Bon Keu, Manu Kako (Gako), Koa Nora dan yang ada disekitarnya.

2. Menekan atau mengurangi jumlah pemukiman baru terutama yang mendekat kearah puncak dan sekitar lembah-lembah sungai atau jalur lahar;

3. Meningkatkan sarana komunikasi di daerah bahaya guna penyelamatan/

pengungsian penduduk bila terjadi tanda-tanda letusan besar;

4. Pengamatan secara terus menerus atau berkesinambungan dari Pos Pengamatan Gunungapi guna peramalan letusan dan bahaya gunungapi tersebut.

13

DAFTAR PUSTAKA

Hidayati, S., 2007, Laporan Pengamatan Terpadu G. Kelimutu, Flores, Nusa Tenggara Timur, Pusat Vulkanologi dan Mitigasi Bencana Geologi, Bandung.

Kushendratno, 2007, Laporan Pemantauan Kegiatan Gunungapi Kelimutu, Pusat Vulkanologi dan Mitigasi Bencana Geologi, Bandung.

Kusumadinata K, 1979, Data Dasar Gunungapi, Direktorat Vulkanogi

Palgunadi, S., 2001, Laporan Penyelidikan Magnet G. Kelimutu, Flores, Flores, Nusa Tenggara Timur, Pusat Vulkanogi dan Mitigasi Bencana Geologi, Bandung.
