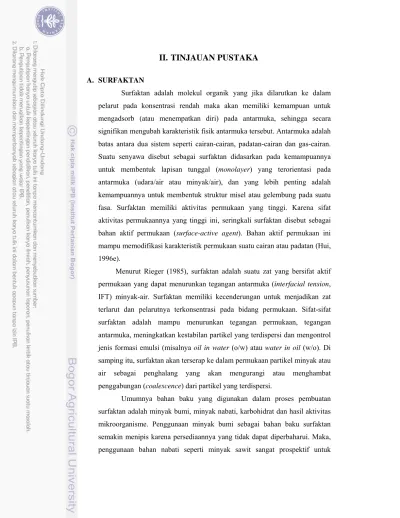

II. TINJAUAN PUSTAKA
A. SURFAKTAN
Surfaktan adalah molekul organik yang jika dilarutkan ke dalam pelarut pada konsentrasi rendah maka akan memiliki kemampuan untuk mengadsorb (atau menempatkan diri) pada antarmuka, sehingga secara signifikan mengubah karakteristik fisik antarmuka tersebut. Antarmuka adalah batas antara dua sistem seperti cairan-cairan, padatan-cairan dan gas-cairan. Suatu senyawa disebut sebagai surfaktan didasarkan pada kemampuannya untuk membentuk lapisan tunggal (monolayer) yang terorientasi pada antarmuka (udara/air atau minyak/air), dan yang lebih penting adalah kemampuannya untuk membentuk struktur misel atau gelembung pada suatu fasa. Surfaktan memiliki aktivitas permukaan yang tinggi. Karena sifat aktivitas permukaannya yang tinggi ini, seringkali surfaktan disebut sebagai bahan aktif permukaan (surface-active agent). Bahan aktif permukaan ini mampu memodifikasi karakteristik permukaan suatu cairan atau padatan (Hui, 1996e).
Menurut Rieger (1985), surfaktan adalah suatu zat yang bersifat aktif permukaan yang dapat menurunkan tegangan antarmuka (interfacial tension, IFT) minyak-air. Surfaktan memiliki kecenderungan untuk menjadikan zat terlarut dan pelarutnya terkonsentrasi pada bidang permukaan. Sifat-sifat surfaktan adalah mampu menurunkan tegangan permukaan, tegangan antarmuka, meningkatkan kestabilan partikel yang terdispersi dan mengontrol jenis formasi emulsi (misalnya oil in water (o/w) atau water in oil (w/o). Di samping itu, surfaktan akan terserap ke dalam permukaan partikel minyak atau air sebagai penghalang yang akan mengurangi atau menghambat penggabungan (coalescence) dari partikel yang terdispersi.
digunakan sebagai bahan baku surfaktan. Hal ini didukung dengan potensi minyak sawit Indonesia yang terbesar di dunia sebagai negara pengekspor minyak sawit.
Molekul surfaktan dapat digambarkan seperti berudu atau bola raket mini yang terdiri dari bagian kepala dan ekor (Gambar 1). Bagian kepala dan ekor memiliki sifat yang berbeda, disebabkan karena struktur molekulnya yang tak seimbang (konfigurasi kepala-ekor). Bagian kepala yang bersifat hidrofilik merupakan bagian yang sangat polar dan larut dengan air. Sementara bagian ekor bersifat hidrofobik merupakan bagian nonpolar dan lebih tertarik ke minyak atau lemak. Konfigurasi kepala-ekor tersebut membuat surfaktan memiliki fungsi dan peranan yang beragam di industri (Hui, 1996e).
Pada Gambar 2 disajikan tampilan visual orientasi bagian kepala surfaktan pada media air. Sementara surfaktan yang saling berikatan hingga membentuk satu lapisan disajikan pada Gambar 3.
Gambar 2. Tampilan orientasi bagian kepala surfaktan pada media air Kepala (hidrofilik)
Ekor (hidrofobik)
Gambar 3. Surfaktan yang membentuk satu lapisan
Surfaktan dapat dibagi atas empat kelompok, yaitu kelompok anionik, nonionik, kationik dan amfoterik. Menurut Matheson (1996), kelompok surfaktan terbesar yang diproduksi dan digunakan oleh berbagai industri (dalam jumlah) adalah surfaktan anionik. Karakteristiknya yang hidrofilik disebabkan karena adanya gugus ionik yang cukup besar, yang biasanya berupa grup sulfat atau sulfonat. Beberapa contoh surfaktan anionik yaitu linear alkilbenzen sulfonat (LAS), alkohol sulfat (AS), alkohol eter sulfat (AES), alfa olefin sulfonat (AOS), parafin (secondary alkane sulfonate, SAS), dan metil ester sulfonat (MES).
Karakteristik utama surfaktan adalah pada aktivitas permukaannya. Surfaktan mampu meningkatkan kemampuan menurunkan tegangan permukaan dan antarmuka suatu cairan, meningkatkan kemampuan pembentukan emulsi minyak dalam air, mengubah kecepatan agregasi partikel terdispersi yaitu dengan menghambat dan mereduksi flokulasi dan penggabungan (coalescence) partikel yang terdispersi, sehingga kestabilan partikel yang terdispersi makin meningkat. Surfaktan mampu mempertahankan gelembung atau busa yang terbentuk lebih lama.
B. SURFAKTAN METIL ESTER SULFONAT (MES)
Metil Ester Sulfonat (MES) yang merupakan golongan baru dalam kelompok surfaktan anionik telah mulai dimanfaatkan sebagai bahan aktif pada produk-produk pencuci dan pembersih (washing and cleaning products). Pemanfaatan surfaktan MES sebagai bahan aktif pada deterjen telah banyak dikembangkan karena prosedur produksinya mudah, memperlihatkan karakteristik dispersi yang baik, sifat detergensinya tinggi walaupun pada air dengan tingkat kesadahan yang tinggi (hard water) dan tidak adanya fosfat, mempunyai asam lemak C16 dan C18 yang mampu memberikan tingkat
detergensi yang terbaik, memiliki sifat toleransi terhadap ion Ca yang lebih baik, memiliki tingkat pembusaan yang lebih rendah dan memiliki stabilitas yang baik terhadap pH. Hasil pengujian di laboratorium memperlihatkan bahwa laju biodegradasi MES serupa dengan alkohol sulfat (AS) dan sabun, namun lebih cepat dibandingkan LAS. Hal tersebut menyebabkan metil ester sulfonat pada masa mendatang diindikasikan akan menjadi surfaktan anionik yang paling penting.
Surfaktan metil ester sulfonat (MES) merupakan salah satu jenis surfaktan anionik, yaitu surfaktan yang bermuatan negatif pada gugus hidrofiliknya atau bagian aktif permukaan. Minyak yang dapat digunakan untuk produksi MES adalah minyak nabati sepert minyak sawit, minyak kedelai, minyak jagung dan minyak rapeseed. Surfaktan MES memiliki kelemahan yaitu gugus ester pada struktur MES cenderung mengalami hidrolisis baik pada kondisi asam maupun basa. Kecepatan reaksi hidrolisis akan semakin cepat dengan meningkatnya suhu (Ketaren, 1986; Rosen, 2004).
Penelitian mengenai proses pembuatan MES dari minyak sawit sudah dilakukan oleh Hapsari (2003) dan Mahardika (2003) tetapi MES yang dihasilkan menggunakan reaktan NaHSO3. Setelah proses sulfonasi MES
fleksibilitas menurun terutama dalam fungsinya sebagai bahan aktif permukaan penurun tegangan antarmuka.
Sintesis metil ester sulfonat merupakan proses kimiawi metil ester sebagai bahan baku dengan gas SO3. Bahan baku metil ester yang digunakan
dalam proses sulfonasi merupakan produk turunan dari minyak sawit yang tidak terhidrogenasi dengan karakteristik kualitas yang ditunjukkan dengan nilai bilangan iod dan parameter lainnya (MacArthur, 1998). Karakteristik metil ester yang digunakan untuk sulfonasi dapat dilihat pada Tabel 2.
Tabel 2. Karakteristik metil ester untuk bahan baku metil ester sulfonat Parameter P & G CE1270 Henkel ME 16 Chengdu 1618 Emery 2204 Bobot Molekul 218 281 284 280
Bilangan Iod (cg/g ME) 0.10 0.39 0.19 0.13 Asam karboksilat (%) 0.074 0.25 1.89 n/a Bilangan Tak tersabunkan 0.05 0.27 0.06 n/a Bilangan Asam (mgKOH/ g
ME) 0.15 0.5 3.8 0.4
Bilangan Penyabunan (mg KOH/g ME)
252 197 191 n/a
Kadar air (%) 0.13 0.18 0.19 0.04
Komposisi asam lemak metil ester (%) : < C12 0.85 0.00 0.00 0.11 C12 72.59 0.28 0.28 0.16 C13 0.00 0.00 0.00 0.03 C14 26.90 2.56 1.5 4.15 C15 0.00 0.43 0.00 0.83 C16 0.51 48.36 60.18 25.55 C17 0.00 1.40 1.31 2.70 C18 0.00 46.24 35.68 64.45 >C18 0.00 0.74 1.01 1.06 Sumber : MacArthur (1998)
Proses sulfonasi untuk menghasilkan surfaktan MES dapat dilakukan dengan mereaksikan reaktan seperti SO3, H2SO4, NaHSO3, NH2SO3H,
ataupun ClSO3H dengan minyak, asam lemak ataupun ester asam lemak (Kirk
dan Othmer, 1964; Bernardini, 1983; Foster, 1996). Menurut Foster (1996), SO3 terlalu reaktif dan sangat eksotermik.
Metil ester sulfonat merupakan surfaktan yang dihasilkan melalui proses sulfonasi metil ester (MacArthur et al., 1998). Metil ester atau biodiesel dihasilkan melalui reaksi transesterifikasi antar trigliserida berbahan baku minyak sawit, minyak kelapa atau lemak hewan dengan metanol. Gambar 4 menunjukkan reaksi transesterifikasi antara trigliserida dan metanol menghasikan metil ester dan gliserol.
RCOOCH2 CH2OH
RCOOCH2 + 3 CH3OH Æ 3 RCOOCH3 + CHOH
RCOOCH2 CH2OH
Minyak Metanol Metil Ester Gliserol Gambar 4. Reaksi transesterifikasi trigliserida dan metanol Di industri, proses sulfonasi secara langsung dilakukan dengan cara mereaksikan agen sulfonasi ke minyak pada suhu reaksi yang lebih tinggi dari titik leleh minyak. Setelah sulfonasi, sisa pereaksi yang tidak bereaksi dipisahkan dari produk hasil sulfonasi melalui proses pencucian menggunakan air garam, kemudian dinetralisasi menggunakan larutan alkali. Pencucian dan netralisasi dilakukan pada suhu antara 40 – 55 oC (Pore, 1976).
konsentrasi grup sulfat yang ditambahkan (SO3, NaHSO3, asam sulfit), waktu
netralisasi, pH dan suhu netralisasi (Foster, 1996).
Gambar 5. Kemungkinan terikatnya pereaksi kimia dalam proses sulfonasi Bahan baku untuk surfaktan MES adalah metil ester yang diperoleh dari proses esterifikasi minyak. Minyak yang akan dijadikan bahan untuk produksi surfaktan harus diolah menjadi metil ester terlebih dahulu. Hal ini karena minyak merupakan trigliserida yang mengandung gliserol. Dalam proses transesterifikasi akan dihasilkan metil ester dan hasil samping gliserol (Ketaren, 1986).
Distribusi asam lemak yang beragam sebagai penyusun minyak sawit dan adanya ikatan rangkap dalam struktur karbon menyebabkan minyak sawit menjadi tidak stabil terhadap pengaruh oksidasi. Hampir setengah bagian komponen penyusun minyak sawit merupakan asam lemak tidak jenuh. Metil ester sebagai produk turunan minyak sawit juga mengandung ikatan ester tidak jenuh di dalamnya. Asam lemak yang telah diolah menjadi metil ester akan menjadikan senyawa yang lebih stabil terhadap suhu rendah maupun tinggi.
lemak menghasilkan gliserin yang masih mengandung air lebih dari 80%, sehingga membutuhkan energi yang lebih banyak; 4) metil ester lebih mudah didistilasi karena titik didihnya lebih rendah dan lebih stabil terhadap panas; 5) dalam memproduksi alkanolamida, ester dapat menghasilkan superamida dengan kemurnian lebih dari 90% dibandingkan dengan asam lemak yang menghasilkan amida dengan kemurnian hanya 65-70%; 6) metil ester mudah dipindahkan dibandingkan asam lemak karena sifat kimianya lebih stabil dan non korosif.
Proses sulfonasi metil ester dengan gas SO3 dapat dilakukan pada
skala laboratorium, skala pilot maupun skala industri. Peralatan sulfonasi yang dilakukan pada skala laboratorium yaitu bejana gelas berbentuk silinder dengan diameter bagian dalam 4 cm dan tingginya 45 cm. Gelas tersebut dilengkapi dengan jaket pendingin, saluran masuk dan keluar gas, dan termometer. Gas masuk melalui saluran atas dengan diameter saluran 8 mm. Proses sulfonasi pada skala ini dapat berlangsung secara kontinyu dengan lapisan film tipis pada reaktor. Untuk menghasilkan surfaktan metil ester sulfonat dengan kapasitas besar dapat meningkatkan skala peralatan produksi tersebut (Stein dan Baumann, 1974).
Menurut Stein dan Baumann (1974), lapisan metil ester bereaksi dengan gas SO3 dari reaktor bagian atas. Pada reaktor dipasang saluran
pemisah antara fase gas dan fase cairan. Metil ester yang masuk ke dalam reaktor dengan laju alir 600 gram/jam dan gas SO3 dengan konsentrasi 5 %.
Sulfonasi metil ester dilakukan pada suhu 70-90 °C dengan rasio mol metil ester dan gas SO3 yaitu 1 : 1,3. Gas SO3 bersifat eksotermis dan reaksi terjadi
secara cepat dengan metil ester pada suhu yang lebih rendah akibat adanya gugus karbonil dari ester, tetapi sulfonasi belum tercapai. Untuk itu diperlukan suhu yang lebih tinggi agar sulfonasi berlangsung sempurna.
Penggunaan suhu 70-90 °C merupakan kondisi ideal dalam sulfonasi pada falling film reactor. Pada awal reaksi, terjadi kontak bahan dengan gas SO3 secara cepat hingga mencapai keseimbangan reaksi. Pada suhu tersebut
dan tegangan antarmuka. Reaksi sulfonasi metil ester dengan gas SO3 dapat
digambarkan sebagai berikut.
Gambar 6. Reaksi sulfonasi untuk pembuatan MES (Watkins, 2001) Sulfonasi metil ester terjadi dalam dua tahap. Pertama, adanya kontak bahan secara cepat antara gas SO3 dengan metil ester. Tahap kedua reaksi
berlangsung lambat, suhu reaksi bergantung pada posisi gugus
α.
Untuk mencapai sulfonasi 95 % membutuhkan waktu 50-60 menit dengan ekses gas SO3 30 % mol dan suhu 80 °C. Tetapi, produk yang dihasilkan berwarna gelapyang tidak dapat dihindari. Oleh karena itu, perlu dilakukan pemucatan terhadap metil ester sulfonat yang dihasilkan (Stein dan Baumann, 1974).
Sulfonasi metil ester untuk memproduksi MES lebih kompleks dari pada sulfonasi dengan bahan baku yang lain. Karena dalam memproduksi surfaktan anionik yang lain seperti linear alkilbenzen sulfonat (LAS), alkohol sulfat (AS), alkohol eter sulfat (AES), alfa olefin sulfonat (AOS) tidak membutuhkan proses pemucatan (bleaching). Berbeda dengan MES yang berwarna gelap sehingga memerlukan proses pemucatan (Roberts et al., 2008). Beberapa tahapan penting dalam memproduksi metil ester sulfonat antara lain;
1. Kontak antara metil ester dengan gas SO3
Jika rasio mol antara metil ester dengan gas SO3 kurang dari 1,2 maka
tidak akan tercapai konversi sempurna. Pada tahap ini biasanya menggunakan falling film reactor. Jika netralisasi dilakukan pada tahap ini, maka metil ester tidak dapat terkonversi sempurna menjadi MES, dengan nilai konversi sekitar 60-75%. Netralisasi produk pada tahap ini menjadikan MES sangat sedikit dan sebagian besar akan terjadi disalt. SO3 + Rn C OCH3
O
Sulfur trioksida Metil ester
C C OCH3 O
Rn-1
2. Tahapan penyempurnaan reaksi
Dalam hal ini perlu aging dengan suhu minimal 80 °C. dengan rasio mol 1,2 selama 45 menit pada suhu 90 °C atau 3,5 menit pada suhu 120 °C akan menghasikan konversi sebesar 98 %.
3. Tahap netralisasi
Jika reaksi menghasilkan asam dan tidak dinetralkan, maka akan mengurangi kualitas MES yang dihasilkan seperti warna gelap, sangat kental bahkan akan terbentuk endapan. Netralisasi dilakukan untuk mencegah pH yang terlalu rendah dan mencegah hidrolisis yang menyebabkan “disalt”.
Menurut MacArthur dan Sheat (2002), penelitian mengenai produksi MES skala pilot plant secara sinambung telah dilakukan oleh Chemiton Corporation di Amerika Serikat. Produksi MES dilakukan dalam beberapa tahap, yaitu tahap proses sulfonasi dimulai dengan pemasukan bahan baku metil ester dan gas SO3 ke reaktor dan selanjutnya diikuti dengan tahap
pencampuran di digester, tahap pemucatan, tahap netralisasi, dan tahap pengeringan. Bahan baku metil ester dimasukkan ke reaktor pada suhu 40 - 56 oC, dengan konsentrasi gas SO3 adalah 7 % dan suhu gas SO3 sekitar 42 oC. Nisbah mol antara reaktan SO
3 dan metil ester sekitar 1,2 - 1,3. MES
segera ditransfer ke digester pada saat mencapai suhu 85oC, dengan lama waktu pencampuran adalah 0,7 jam (42 menit). Proses pemucatan dilakukan dengan mencampurkan MES hasil digester dengan pelarut metanol sekitar 31 - 40 % (b/b, MES basis) dan H2O2 50 % sekitar 1 - 4 persen (b/b, MES basis)
pada suhu 95 - 100 oC selama 1 - 1,5 jam. Ditambahkan oleh Sheats dan
Foster (2003) bahwa bleached MES secara kontinyu dinetralisasi hingga mencapai nilai pH 6,5 – 7,5. Proses netralisasi dilakukan dengan mencampurkan bleached MES dengan pelarut NaOH 50 % pada suhu 55 oC.
tension, IFT) memainkan peranan penting di dalam kinerja surfaktan. Bahan yang umum digunakan untuk memodifikasi tegangan antarmuka dan tegangan permukaan suatu zat adalah surfaktan yang berasal dari istilah asing surfactant (singkatan dari surface active agent).
C. OLEIN SAWIT
Salah satu dari beberapa tanaman golongan palm yang dapat menghasilkan minyak adalah kelapa sawit (Elais guinensis JACQ). Tanaman kelapa sawit secara umum tumbuh dengan waktu rata-rata 20 – 25 tahun. Pada tiga tahun pertama disebut sebagai kelapa sawit muda, hal ini dikarenakan kelapa sawit tersebut belum menghasilkan buah. Kelapa sawit mulai berbuah pada usia empat sampai enam tahun. Pada usia tujuh sampai sepuluh tahun disebut sebagi periode matang (the mature periode), dimana pada periode tersebut mulai menghasilkan buah tandan segar ( fresh fruit bunch). Tanaman kelapa sawit pada usia sebelas sampai dua puluh tahun mulai mengalami penurunan produksi buah tandan segar. Daerah penanaman tanaman sawit di Indonesia adalah daerah Jawa Barat (Lebak dan Tangerang), Lampung, Riau, Sumatera Barat, Sumatera Utara dan Aceh (Ketaren, 1986).
Kelapa sawit menghasilkan dua macam minyak yang berlainan sifatnya, yaitu minyak yang berasal dari sabut (mesokarp) dan minyak yang berasal dari biji (kernel). Minyak sawit yang dihasilkan dari sabut dikenal dengan crude palm oil (CPO) dan dari inti (biji) disebut minyak inti sawit atau palm kernel oil (PKO).
Tabel 3. Komposisi asam lemak beberapa produk sawit
Asam Lemak Jenis Bahan
CPOa) PKOb) Oleinc) Stearinc) PFADd)
Laurat (C12:0) <1.2 40-52 0.1-0.5 0.1-0.6 0.1-0.3 Miristat (C14:0) 0.5-5.9 14-18 0.9-1.4 1.1-1.9 0.9-1.5 Palmitat (C16:0) 32-59 7-9 37.9-41.7 47.2-73.8 42.0-51.0 Palmitoleat (C16:1) < 0.6 0.1-1 0.1-0.4 0.05-0.2 - Stearat (C18:0) 1.5-8 1-3 4.0-4.8 4.4-5.6 4.1-4.9 Oleat (18:1) 27-52 11-19 40.7-43.9 15.6-37.0 32.8-39.8 Linoleat (C18:2) 5.0-14 0.5-2 10.4-13.4 3.2-9.8 8.6-11.3 Linolenat (C18:3) < 1.5 0.1-0.6 0.1-0.6 C20:0 0.2-0.5 0.1-0.6 Sumber :
a)Godin dan Spensley (1971) dalam Salunkhe et al. (1992). b)Swern (1979).
c)Basiron (1996). d)Hui (1996).
Dari tabel diatas menunjukkan bahwa olein sawit didominasi oleh asam lemak C18:1. Surfaktan dari C18 mempunyai daya deterjensi yang tinggi. Menurut Swern (1979), panjang molekul sangat kritis untuk keseimbangan kebutuhan gugus hidrofilik dan lipofilik. Apabila rantai hidrofobik terlalu panjang, akan terjadi ketidaksinambungan, terlalu besarnya afinitas untuk gugus minyak atau lemak atau terlalu kecilnya afinitas untuk gugus air. Hal ini akan ditunjukkan oleh keterbatasan kelarutan dalam air. Demikian juga sebaliknya, apabila rantai hidrofobiknya terlalu pendek, komponen tidak akan terlalu bersifat aktif permukaan (surface active) karena ketidakcukupan gugus hidrofobik dan akan memiliki keterbatasan kelarutan dalam minyak. Pada umumnya panjang rantai terbaik untuk surfaktan adalah asam lemak dengan 10-18 atom karbon.
Olein sawit baik digunakan sebagai bahan baku surfaktan metil ester sulfonat (MES), hal ini dikarenakan olein sawit dominan mengandung asam lemak C18 sebesar 40.7 – 43.9 % (Hui, 1996). Metil ester dari asam lemak tidak jenuh sangat mudah untuk disulfonasi oleh gas SO3, sehingga reaksi
pada metil ester tidak jenuh akan lebih cepat dengan metil ester jenuh.
mengandung asam oleat dengan kadar yang lebih tinggi bila dibandingkan dengan stearin (fraksi padat dari minyak sawit). Karakterisik mutu olein sawit dapat dilihat pada Tabel 4.
Tabel 4. Karakteristik mutu olein sawit
Parameter Syarat
Kadar air (% b/b, maks) 0.1
Asam lemak bebas ( % b/b, maks) 0.15
Bilangan iod (Wijs) 55
Titik lunak (°C, maks) 24
Titik keruh (°C, maks) 10
D. PENGARUH SUHU DAN LAMA PEMANASAN
Menurut Anwar (2003), suhu dapat mempercepat terjadinya reaksi dengan memperluas distribusi energi dan memperbanyak jumlah molekul-molekul yang memiliki energi kinetik lebih tinggi dari pada energi aktivasinya. Pada kondisi tersebut memungkinkan semakin besarnya peluang untuk terjadinya tumbukan sehingga mempercepat terjadinya reaksi penguraian MES.
Kenaikan nilai tegangan antarmuka diduga akibat terjadinya degradasi termal seperti yang terjadi pada surfaktan alfa olefin sulfonat yang diteliti oleh Hui dan Tuvell (1998) dan surfaktan MES yang diteliti oleh Hidayati (2005) dimana terjadi proses desulfonasi ikatan C-S pada struktur surfaktan MES yang ditandai dengan berkurangnya tinggi peak gugus sulfonat. Proses degradasi ini terjadi semakin cepat dengan meningkatnya suhu pemanasan.
E. PENGARUH SALINITAS
Salinitas adalah konsentrasi total ion-ion (Na+, K+, Ca2+, Mg2+, NO3-, Cl-, HCO3-, SO42-) yang ada di air (Boyd, 1982). Salinitas merupakan jumlah
seluruh bahan-bahan yang terlarut dalam garam yang terkandung di dalam satu kilogram air laut, dengan asumsi semua karbonat dikonversi menjadi oksida, maka bromin dan iodin telah diganti diklorin dan seluruh bahan organik telah teroksidasi.
Peningkatan salinitas akan menaikkan tegangan antarmuka yang dihasilkan dalam pengujian. Penurunan efektifitas surfaktan MES dalam menurunkan tegangan antarmuka seiring dengan peningkatan salinitas dikarenakan kandungan natrium klorida yang merupakan senyawa garam dengan ikatan ion. Senyawa garam apabila bercampur dengan air akan terurai menjadi kation (Na+) dan anion (Cl-). Adanya ion-ion akan mengurangi kinerja surfaktan MES yang disebabkan terikatnya kation pada senyawa aktif (MacArthur, 1998).
F. PENGARUH KESADAHAN
Kesadahan pada dasarnya menggambarkan kondisi ion Ca2+, Mg2+,
dan ion-ion logam lainnya seperti Al3+, Fe2+, Mn2+, Sr2+, Zn2+, dan ion H- yang terlarut dalam air. Kesadahan total berhubungan dengan alkalinitas total, karena kation-kation kesadahan dan anion-anion alkalinitas bersumber dari larutan mineral karbonat (Boyd, 1982). Kesadahan dinyatakan dalam miligram per liter setara CaCO3.
Kesadahan terbagi menjadi dua kelompok yaitu kesadahan kalsium dan kesadahan magnesium yang didasarkan atas ion logam, sedangkan yang kedua adalah kesadahan karbonat dan bikarbonat, yang didasarkan atas anion yang berasosiasi dengan ion logam. Pengelompokkan kesadahan kalsium dan magnesium berdasarkan kesadahan pada perairan alami yang banyak disebabkan oleh kation kalsium dan magnesium dibandingkan dengan kation lainnya (Boyd, 1990).
1982). Sebagai kation kesadahan, ion kalsium selalu berhubungan dengan anion yang terlarut khususnya alkalinitas CO2-, HCO3- dan OH-. Kesadahan
sementara dapat dihilangkan dengan pemanasan, pada kesadahan permanen, ion kalsium dan magnesium berasosiasi dengan ion sulfat (SO42-), klor (Cl-),
dan nitrat (NO3-) atau disebut juga kesadahan non karbonat. Kesadahan ini
