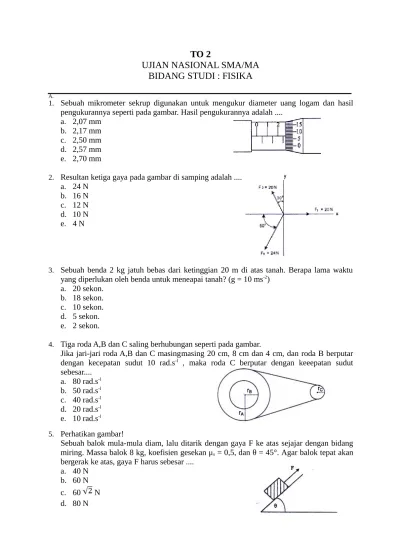

TO 2
UJIAN NASIONAL SMA/MA
BIDANG STUDI : FISIKA
A.
1. Sebuah mikrometer sekrup digunakan untuk mengukur diameter uang logam dan hasil pengukurannya seperti pada gambar. Hasil pengukurannya adalah ....
a. 2,07 mm b. 2,17 mm c. 2,50 mm d. 2,57 mm e. 2,70 mm
2. Resultan ketiga gaya pada gambar di samping adalah .... a. 24 N
b. 16 N c. 12 N d. 10 N e. 4 N
3. Sebuah benda 2 kg jatuh bebas dari ketinggian 20 m di atas tanah. Berapa lama waktu yang diperlukan oleh benda untuk meneapai tanah? (g = 10 ms-2)
a. 20 sekon. b. 18 sekon. c. 10 sekon. d. 5 sekon. e. 2 sekon.
4. Tiga roda A,B dan C saling berhubungan seperti pada gambar.
Jika jari-jari roda A,B dan C masingmasing 20 cm, 8 cm dan 4 cm, dan roda B berputar dengan kecepatan sudut 10 rad.s-l , maka roda C berputar dengan keeepatan sudut sebesar....
a. 80 rad.s-l b. 50 rad.s-l c. 40 rad.s-l d. 20 rad.s-l e. 10 rad.s-l
5. Perhatikan gambar!
Sebuah balok mula-mula diam, lalu ditarik dengan gaya F ke atas sejajar dengan bidang miring. Massa balok 8 kg, koefisien gesekan μs = 0,5, dan θ = 45°. Agar balok tepat akan bergerak ke atas, gaya F harus sebesar ....
e. 80 N
6. Perhatikan gambar!
Balok A bennassa 30 kg yang diam di atas lantai licin dihubungkan dengan balok B bermassa 10 kg melalui sebuah katrol. Balok B mula-mula ditahan kemudian dilepaskan sehingga bergerak turun. Percepatan sistem adalah .... (g = 10 ms-2)
a. 2,5 ms-2 d. 15 ms-2 b. 10 ms-2 e. 18 ms-2 c. 12 ms-2
7. Dua buah bola yang dianggap sebagai partikel dihubungkan dengan seutas tali kawat seperti gambar.
Bila massa bola P dan Q masing-masing 600 gram dan 400 gram, maka momen inersia sistem kedua bola terhadap poros AB adalah ....
a. 0,008 kg.m2 d. 0,170 kg.m2 b. 0,076 kg.m2 e. 0,760 kg.m2 c. 0,124 kg.m2
8. Sebuah tongkat yang panjangnya 40 cm mendapat tiga gaya seperti pada gambar. Jika tongkat diputar di titik C, maka momen gaya total adalah ....
a. 0,5 N.m b. 3 N.m c. 100 N.m d. 300 N.m e. 500 N.m
9. Sebuah bola bennassa 500 gram dilemgar vertikal ke atas dari pennukaan tanah dengan keeepatan awal 10 ms-1. Bila g = 10 ms-1, maka usaha yang dilakukan gaya berat bola pada saat mencapai tinggi maksimum adalah ....
a. 2,5 J d. 50 J
b. 5,0 J e. 500 J
c. 25 J
10. Dari grafik hubungan antara F pertambahan panjang (∆X) di bawah, yang dengan mempunyai elastisitas terkecil adalah ....
11. Sebuah bola yang massanya 2 kg jatuh bebas dari posisi A seperti pada gambar. (g = 10 ms-2). Ketika sampai di titik B besar energi kinetik sama dengan 2 kali energi potensial, maka tinggi titik B dari tanah kecepatan awal. Setelah mengenai lantai bola memantul dengan kecepatan 1 ms-1 dan (g = 10 ms-2). Perubahan momentum yang dialami bola tersebut adalah ....
a. 0,1 Ns sebelum tumbukan adalah ....
a. 6,0 m.s-1 b. 3,0 m.s-1 c. 1,6 m.s-1 d. 1,2 m.s-1 e. 0,4 m.s-1
14. Perhatikan pernyataan-pernyataan berikut! (1) gaya angkat pada pesawat terbang (2) pompa hidrolik
(3) penyemprot nyamuk
(4) balon udara dapat mengudara
Pernyataan di atas yang prinsip kerjanya berdasarkan hukum Bermoulli adalah .... a. (1) dan (2) berada pada ketinggian air seperti pada gambar! (g = 10 m.s·2). Kecepatan air keluar jika kran dibuka adalah ....
e. 15,5 m.s-1
16. Selembar baja pada suhu 20°C memiliki ukuran seperti pada gambar. Jika koefisien muai panjang baja 10-5 °C-1 maka pertambahan luas pada suhu 60°C adalah ....
a. 0,08 cm2 b. 0,16 cm2 c. 0,24 cm2 d. 0,36 cm2 e. 0,64 cm2
17. Es bennassa M gram bersuhu O°C, dimasukkan ke dalam air bermassa 340 gram suhu 20°C yang ditempatkan pada bejana khusus. Anggap bejana tidak menyerap/melepaskan kalor. Jika Les = 80 kal g-l, Cair = 1 kal g-l °C-l , semua es mencair dan kesetimbangan termal dicapai pada suhu 5°C, maka massa es (M) adalah ....
a. 60 gram b. 68 gram c. 75 gram d. 80 gram e. 170 gram
18. Pada termodinamika, gas ideal mengalami proses isotermik jika .... a. perubahan keadaan gas suhunya selalu tetap
b. semua molekul bergerak dengan kecepatan berbeda c. semua keadaan gas suhunya selalu berubah
d. pada suhu tinggi kecepatan molekulnya lebih tinggi e. tekanan dan volume gas tidak mengalami perubahan
19. Pada grafik P-V mesin Carnot berikut diketahui reservoir suhu tinggi 600 K dan suhu rendah 400 K, Jika usaha yang dilakukan mesin adalah W, maka kalor yang dikeluarkan pada suhu rendah adalah ....
a. W b. 2 W c. 3 W d. 4 W e. 6 W
20. Dua buah gabus berada di puncak-puncak gelombang. Keduanya bergerak naik turun di atas pennukaan air laut sebanyak 19 kali dalam waktu 4 detik mengikuti gelombang air laut. Jika jarak kedua gabus 100 cm dan di antaranya terdapat dua lembah dan satu bukit, maka frekuensi gelombang dan cepat rambat gelombang berturut-turut adalah ....
a. 0,2 Hz dan 200 cm.s-1 b. 5,0 Hz dan 200 cm.s-1 c. 0,2 Hz dan 250 cm.s-1 d. 2,5 Hz dan 250 cm.s-1 e. 5,0 Hz dan 250 cm.s-1
21. Kegunaan sinar inframerah dalam kehidupan sehari-hari adalah untuk .... a. memasak makanan
c. remote control
d. foto tempat-tempat yang mengalami polusi e. menghitung luas hutan dengan bantuan foto A.
22. Perhatikan gambar jalannya sinar pada teropong berikut!
Jika jarak lensa objektif dengan lensa okuler (d) besarnya 11 kali jarak fokus lensa okuler maka perbesaran yang dihasilkan teropong untuk mata tidak berakomodasi adalah .... a. 10 kali
b. 16 kali c. 21 kali d. 30 kali e. 50 kali
23. Diagram di bawah menggambarkan percobaan Young.
Jika d adalah jarak antara 2 celah, L adalah jarak celah ke layar dan P2 adalah jarak garis terang ke 2 dari terang pusat, maka panjang gelombang cahaya yang digunakan (1 Å = 10-10m) adalah ....
a. 3.000 Å b. 4.000 Å c. 5.000 Å d. 5.500 Å e. 6.000 Å
24. Sebuah mobil ambulans bergerak dengan kecepatan 36 km.jam-1 di depan sepeda motor. Pada saat mobil ambulans mengeluarkan sirine dengan frekuensi 1.400 Hz, pengemudi sepeda motor bergerak searah dengan mobil ambulans dengan kecepatan 72 km.Jam-l. Jika laju bunyi di udara 340 ms-1, pengemudi sepeda motor akan mendengar bunyi sirine dengan frekuensi ....
a. 1080 Hz b. 1120 Hz c. 1280 Hz d. 1358 Hz e. 1440 Hz
25. Intensitas bunyi Eli titik P yang berjarak 3 m dari sumber bunyi adalah 10-4 watt.m-2. Titik R berjarak 300 m dari sumber bunyi. Jika intensitas ambang 10= 10-12watt.m-2, maka perbandingan tarafintensitas di titik P dan R adalah ....
a. 1 : 2 b. 2 : 1 c. 2 : 3 d. 2 : 4 e. 3 : 4
A. --- I
26. Dua buah muatan listrik diletakkan terpisah seperti gambar.
gaya listrik sekarang adalah .... a. 45,5 N
b. 47,5 N c. 55,5 N d. 67,S N e. 75,5 N
27. Perhatikan gambar berikut!
Muatan q3 diletakan pada jarak 5 cm dari Q2. maka kuat medan listrik pada muatan Q3 adalah .... (1 μC = 10 C)
a. 4,6 x 107 N.C-1 b. 3,6 x 107 N.C-1 c. 1,8 x 107 N.C-1 d. 1,4 x 107 N.C-1 e. 1,2 x 107 N.C-1
28. Dua buah muatan listrik didekatkan satu sama lain dalam satu garis hubung sehingga akan menghasilkan garis-garis gaya listrik. Gambar yang benar adalah ....
29. Rangkaian kapasitor ditunjukkan oleh gambar berikut. Bila titik A ke B dihubungkan dengan sumber tegangan 200 V (1 μF = 10-6F), maka besar energi pada rangkaian kapasitor adalah ....
a. 0,40 J d. 0,10 J b. 0,24 J e. 0,08 J c. 0,12 J
30. Perhatikan gambar rangkaian tertutup di samping! Apabila R1 = .0, R2 = 40, R3 = 60, maka kuat arus yang mengalir pada rangkaian adalah ...
a. 1,2 ampere b. 1,0 ampere c. 0,6 ampere d. 0,5 ampere e. 0,2 ampere
31. Suatu kawat berarus listrik dilengkungkan seperti gambar. Jika jari-jari lengkungan a = 30 cm, maka besarnya induksi magnetik di pusat lingkaran adalah ....
a. 0,83 π x 10-7 T d. 3,30 π x 10-5 T b. 2,50 π x 10-7 T e. 2,50 π x 10-5 T c. 3,30 π x 10-7 T
32. Jika q adalah muatan listrik positif, v adalah gerak muatan, B medan magnet dan F adalah arah gaya magnet, maka garnbar yang tepat untuk sebuah muatan yang melintasi medan magnet adalah ....
33. Kawat panjang l digerakkan dalam medan magnet homogen B dengan kecepatan v sehingga timbul GGL induksi = E. Bila kuat medan magnet dan kecepatan dijadikan dua kali, maka GGL induksi yang timbul sekarang adalah ....
a. d. 4 ε
b. ε e. 8 ε
c. 2 ε
34. Perhatikan tabel pengukuran tegangan dan arus dari sebuah trafo ideal di bawah ini!
Vp (volt) Ip (mA) Np (lilitan) Vs (volt) Is (mA) Ns (lilitan)
R 4 66 10 80 P
Berdasarkan tabel di atas, nilai R dan P adalah ....
a. R = 600 volt; P = 30 lilitan d. R = 20 volt; P = 40 lilitan b. R = 200 volt; P = 30 lilitan e. R = 10 volt; P = 20 lilitan c. R = 60 volt; P = 40 lilitan
35. Perhatikan diagram rangkaian RLC berikut ini!
Kuat arus maksiinum dari rangkaian adalah .... (1 μF = 10-6 F)
a. 1,3 A d. 2,4 A
b. 1,5 A e. 2 A
c. 2,0 A
36. Kelemahan teori atom Rutherford adalah ....
b. elektron menyebar merata di permukaan bola atom c. elektron berputar mengelilingi inti seperti tata surya
d. elektron mengelilingi inti memancarkan gelombang elektromagnetik e. atom terdiri dari muatan positif dan negatif
37. Perhatikan pemyataan berikut!
(1) Lepas tidaknya elektron dari logam ditentukan oleh panjang gelombang eahaya yang datang
(2) Intensitas eahaya yang datang tidak menjamin keluamya elektron dari permukaan logam
(3) Di bawah frekuensi ambang, elektron tetap keluar dari logamnya asal intensitas cahaya yang datang diperbesar
Pernyataan yang benar yang berkaitan dengan efek fotolistrik adalah .... a. (1), (2), dan (3)
b. (1) dan (2) saja c. (1) dan (3) saja d. (2) dan (3) saja e. (3) saja
38. Panjang benda diukur saat bergerak menyusut 20 cm dari panjangnya saat diukur dalam keadaan diam. Bila panjang benda diukur dalam keadaan diam panjangnya 1 m dan c = kecepatan cahaya, maka kecepatan gerak benda tersebut adalah ....
a. 0,2 c b. 0,3 c c. 0,4 c d. 0,6 c e. 0,8 c
39. Perhatikan reaksi fusi berikut!
1 + 1 → 2 + + E
Diketahui: Massa 1 = 1,0078 sma
Massa 2 = 2,01410 sma
Massa = 0,00055 sma 1 sma = 931 MeV
Nilai E (energi yang dihasilkan) pada reaksi fusi tersebut adalah .... a. 0,44 MeV d. 1,02 MeV
b. 0,88 MeV e. 1,47 MeV c. 0,98 MeV
40. Radiasi dari radio isotop Co-60 dimanfaatkan untuk .... a. penghancuran batu ginjal
b. detektor asap
