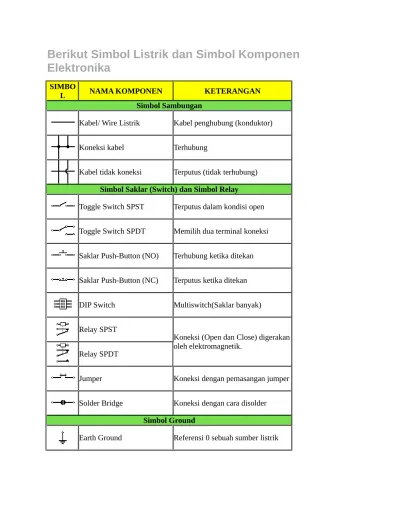

Berikut Simbol Listrik dan Simbol Komponen
Elektronika
SIMBO
L NAMA KOMPONEN KETERANGAN
Simbol Sambungan
Kabel/ Wire Listrik Kabel penghubung (konduktor)
Koneksi kabel Terhubung
Kabel tidak koneksi Terputus (tidak terhubung)
Simbol Saklar (Switch) dan Simbol Relay
Toggle Switch SPST Terputus dalam kondisi open
Toggle Switch SPDT Memilih dua terminal koneksi
Saklar Push-Button (NO) Terhubung ketika ditekan
Saklar Push-Button (NC) Terputus ketika ditekan
DIP Switch Multiswitch(Saklar banyak)
Relay SPST
Koneksi (Open dan Close) digerakan oleh elektromagnetik.
Relay SPDT
Jumper Koneksi dengan pemasangan jumper
Solder Bridge Koneksi dengan cara disolder
Simbol Ground
Chassis Ground Ground yang dihubungkan pada body sebuah rangkaian listrik
Common/ Digital Ground
Simbol Resistor
Resistor Resistor berfungsi untuk menahan arus yang mengalir dalam rangkaian listrik
Resistor
Potensio Meter Menahan arus dalam rangkaian listrik tetapi nilai resistansi dari 3 titik terminal dapat diatur
Potensio Meter
Variable Resistor Menahan arus dalam rangkaian listrik tetapi nilai resistansi dari 2 titik terminal dapat diatur
Variable Resistor
Simbol Condensator (Kapasitor)
Condensator Bipolar
Berfungsi untuk menyimpan arus listrik sementara waktu
Condensator Nonpolar
Condensator Bipolar Electrolytic Condensator (ELCO)
Kapasitor berpolar Electrolytic Condensator (ELCO)
Kapasitor Variable Condensator yang nilai kapasitansinya dapat diatur
Simbol Kumparan (Induktor)
Induktor, lilitan, kumparan,
spul, coil Dapat menghasilkan medan magnet ketika dialiri arus listrik
Variable Induktor Lilitan yang nilai induktansinya dapat diatur
Simbol Power Supply
Sumber tegangan DC Menghasilkan tegangan searah tetap (konstan)
Sumber Arus Menghasilkan sumber arus tetap
Sumber tegangan AC
Sumber teganga bolak-balik seperti dari PLN (Perusahaan Listrik Negara)
Generator Penghasil tegangan listrik bolah-balik seperti pembangkit listrik di PLN (Perusahaan Listrik Negara)
Battery Menghasilkan tegangan searah tetap
Battery lebih dari satu Cell Menghasilkan tegagan searah tetap
Sumber tegangan yang dapat diatur
Sumber tegangan yang berasal dari rangkaian listrik lain
Sumber arus yang dapat diatur
Sumber arus yang berasal dari rangkaian listrik lain
Simbol Meter (Alat Ukur)
Volt Meter Mengukur tegangan listrik dengan satuan Volt
Ampere Meter Mengukur arus listrik dengan satuan Ampere
Ohm Meter Mengukur resistansi dengan satuan Ohm
Watt Metter Mengukur daya listrik dengan satuanWatt
Simbol Lampu
Lampu Akan menghasilkan cahaya ketika dialiri arus listrik
Lampu
Simbol Dioda
Dioda Berfungsi sebagai penyearah yang dapat mengalirkan arus listrik satu arah (forward bias)
Dioda Zener Penyetabil Tegangan DC (Searah)
Dioda Schottky Dioda dengan drop tegangan rendah, biasanya terdapat dalam IC logika
Dioda Varactor Gabungan Dioda dan Kapasitor
Dioda Tunnel Dioda Tunnel
LED (Light Emitting Diode) Akan menghasilkan cahaya ketika dialiri arus listrik DC satu arah
Photo Dioda Menhasilkan arus listrik ketika mendapat cahaya
Simbol Transistor
Transitor Bipolar NPN Arus listrik akan mengalir (EC) ketika basis (B) diberi positif
Transistor Bipolar PNP Arus listrik akan mengalir (CE) ketika basis (B) diberi negatif
Transitor Darlington Gabungan dari dua transistor Bipolar untuk meningkatkan penguatan
Transistor JFET-N Field Effect Transistor kanal N
Transistor JFET-P Field Effect Transistor kanal P
Transistor NMOS Transistor MOSFET kanal N
Transistor PMOS Transistor MOSFET kanal P
Motor Motor Listrik
Trafo, Transformer,
Transformator Penurun dan penaik tegangan AC (Bolak Balik)
Bel Listrik Berbunyi ketika dialiri arus listrik
Buzzer Penghasil suara buzz saat dialiri arus listrik
Fuse, Sikring
Pengaman. Akan putus ketika melebihi kapasitas arus Fuse, Sikring
Bus
Terdiri dari banyak jalur data atau jalur address
Bus
Bus
Opto Coupler
Sebagi isolasi antar dua rangkaian yang berbeda. Dihubungkan oleh cahaya
Speaker Mengubah signal listrik menjadi suara
Mic, Microphone Mengubah signal suara menjadi arus listrik
Op-Amp, Operational
Amplifier Penguat signal input
Schmitt Trigger Dapat mengurangi noise
ADC, Analog to Digital Mengubah signal analog menjadi data digital
DAC, Digital to Analog Mengubah data digital menjadi signal analog
Simbol Antenna
Antenna
Pemancar dan penerima signa radio Antenna
Dipole Antenna Gabungan dari simple Antenna
Simbol Gerbang Logika (Digital)
NOT Gate Output akan merupakan kebalikan input
AND Gate Output akan 0 jika salah satu input 0
NAND Gate Output akan 1 jika salah satu input 0
OR Gate Output akan 1 jika salah satu input 1
NOR Gate Output akan0 jika salah satu input 1
EX-OR Gate Output akan 0 jika input sama
D-Flip-Flop Dapat berfungsi sebagai penyimpad data
Multiplexer 2 to 1
Menyeleksi salah satu data input yang akan dikirim ke output Multiplexer 4 to 1
