BAB III
ANALISA DAN PERANCANGAN SISTEM
3.1 Gambaran Umum
Sebelum membuat program aplikasi, terlebih dahulu dilakukan proses perancangan sistem. Hal ini dilakukan supaya aplikasi yang dibuat dapat berfungsi sesuai dengan yang diharapkan sehingga mampu berfungsi maksimal. Gambaran umum dari sistem ini dapat dilihat pada Gambar.3.1.
Gambar.3.1. Gambaran Umum Sistem
Deskripsi keterangan dari gambar.3.1 dapat dijelaskan sebagai berikut yang pertama adalah member, member diatas merupakan user/mahasiswa yang kehilangan atau menemukan barang. Member tersebut dapat melaporkan yaitu kehilangan ataupun menemukan ke website Lost & Found. Kemudian sistem tersebut akan mempreproses hasil inputan member sehingga diperoleh keywords yang akan tersimpan di database, kemudian sistem akan melakukan pembobotan terhadap keywords yang sudah tersimpan di database. Kemudian setelah sudah
dihitung bobot keyword, sistem akan mengecek apakah ada data yang kemungkinan sama, jika ada maka sistem akan melakukan proses perhitungan kemiripan cosine similarity. Semakin besar nilai cosinus (maksimal 1) maka semakin mirip dokumen yang dibandingkan.

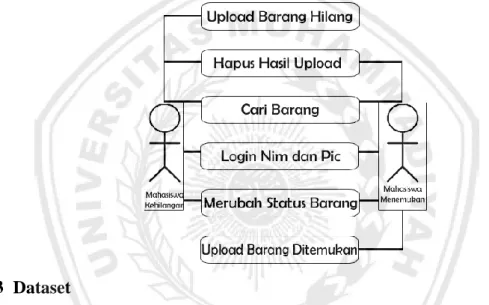

3.2 Usecase
Usecase Diagram adalah suatu model yang dangat fungsional dalam sebuah sistem yang menggunakan actor dan use case. Sedangkan pengertian dari use case sendiri adalah layanan atau fungsi-fungsi yang tersedia pada sistem untuk penggunannya. Berikut adalah Usecase Diagram dari sistem lost and found.
3.3 Dataset
Dataset merupakan kumpulan data, yang mana biasanya satu dataset merepresentasikan satu tabel database, atau bisa juga suatu matriks data yang mana tiap kolom mewakili variabel tertentu, tiap baris merepresentasikan banyaknya data. Teknik pengumpulan data yaitu dengan cara memfoto brosur-brosur diarea Universitas Muhammadiyah Malang. Berikut adalah kumpulan data untuk nantinya digunakan sebagai sampel.
Tabel 3.1. Tabel Dataset
No Data
1 Bagi yang menemukan STNK dengan No Polisi N 5902 QQ Hub : 085606185786
2 Di cari STNK No Pol : AG 2613 HF Atasan Nama : SITI KHOLIFAH Jika Menemukan Hub. 082230060122 (DHESYL)
3 Mbak, kalo cari kunci gantungan doraemon di titipin di penjaga perpus (loket masuk)
4 Dicari Dompet Warna Hitam (Planet Ocean) STNK a.n Eka Sriutami P 6474 AV KTM, SIM, KTP Mohammad Asadul Haq Bagi yang menemukan harap menghubungi 083847269555
5 STNK Hilang P 6453 NQ Atas nama DIAN RATNA APRILIA Bagi yang menemukan akan mendapat imbalan sepantasnya Terima kasih. Hub : 085655728551
6 Telah Hilang : STNK dengan No Pol : AG 2286 RAN a.n ASTUTIK bagi yang menemukan mohon hubungi : 085 815 450 310 terima kasih. 7 Telah Hilang : Kunci Sepeda Motor Honda Supra X Helm In + STNK.
STNK Atas Nama : Eko Rachmadi Siswanto Dengan Nomor Polisi : N 2859 AAA. Bagi yang menemukan Bisa menghubungi : 089697703495 8 Telah Hilang STNK plat N 5793 WT Atas Nama : Indah Suswati S,Pd.
Bila ada yang menemukan harap hubungi 08563643647
9 DI CARI DOMPET WARNA HITAM STNK(Heri Soelistyo), SIM, KTP, KTM ATAS NAMA “WISNU BRAGAS DIKA” NO TELEPON 081290144784
10 BAGI YANG MENEMUKAN BPKB NOPOL AG 4385 IH A/N FALEN PUSPITA WIJAYA, Harap Menghubungi Nomor 085259242292 11 DI cari STNK Dengan Nomor Plat EA 5829 SK Bagi yang menemukan
Tolong Hubungi Nomor 081240554391 Kehilangan di area kampus umm di tirto utomo gang 11
12 Kehilangan STNK NOPOL N 4076 LC. Bagi yang menemukan Harap Hub: 085755814860
13 Telah hilang motor honda beat warna biru putih dengan no pol N 2362 Di sekitar perumahan landung sari tirto gang 2 Malang, bagi yang menemukan tolong hubungi : 082156971066
14 Info kehilangan motor vario putih dengan plat nomor W 6329 MM di sekitaran Jl. Watugong II yang menemukan tolong hubungi 082234562858
15 Dompet atas nama mahasiswa tersebut mohon segera diambil dijurusan Atas nama Lukmanul Hakim Nim 201510370311227
16 Mungkin ada yang merasa kehilangan STNK No Pol N 2441 WU, posisinya sekarang ada di posko satpam GKB 3
17 Telah Hilang STNK AG 4090 ZR (A/n Henik Triwulandari) yang menemukan hub : 082233552532
18 Telah Hilang STNK N 3154 WI yang menemukan hub : 089677713267 19 N 6113 TBG yang menemukan hub : 085791286866
20 W 5299 Q Yang menemukan Hub : 081230044472
21 Telah hilang : Dompet berwarna hitam (Hilang area parkiran depan GKB 2) A/N Ardriani Maulida Oktafia Yang menemukan hub : 082141060225 22 Ditemukan : Dompet beserta isinya, A/N Ali Zainal Abidin. Yang
bersangkutan bisa hubungi : 085785636625
23 Telah Hilang STNK N 5040 AD (A/N Yoseph Basuki) Yang Menemukan Mohon Hub: 089604491900 (Luqi)
24 Telah Hilang STNK N 6375 KY (A/N Yuly Iswantono) Yang menemukan Mohon Hub: 082154797641 (Alpan)
25 Telah Hilang Dompet Warna Cokelat Lengkap dengan isinya (KTM, ATM BNI, SIM) A/N Septyadi Fathurrahman Yang menemukan mohon Hub: 082233058184
26 Telah Hilang Dompet Warna Cokelat Lengkap beserta isinya (KTP, SIM, KTM, STNK) A/N Zul Fadhli Kurnia Yang menemukan mohon Hub: 085746348140
27 Telah Ditemukan STNK Dengan No.POL EA 4606 SE AN. Nurwahyuni Ditemukan Di GKB 1 yang merasa kehilangan hub: 082 333 435 207 AN. Wildan (yang menemukan)
28 Telah kehilangan STNK dengan no pol F 3315 NM an. Nuning emilia pepitasari hilang disekitar UMM GKB 1 dan sepanjang jalan DAU tlogomas. Dimohon jika menemukannya akan mendapat imbalan yang setimpal. Hub : 085954479336 (fadhil)
29 Telah hilang stnk dengan nopol N 2389 TAC A.N WIWIN IRMAWATI Hilang di sekitar musholla 3,5/parkir belakang teknik (kampus UMM) Bagi yang menemukan mohon hubungi no 082-228-455-554 Ada imbalan bagi yang mengembalikan Terima kasih
30 Ditemukan STNK M 3580 HQ AN MASTIRUHA Hub nomor dibawah ini ya 082244772523
31 Telah hilang stnk : atas nama gusti bagus mariadi Nopol : DR 6206 CF Hilang di sekitar cokelat klasik malang
32 Ditemukan kunci motor honda di kantek
33 Telah ditemukan STNK AG 3814 RBN bagi yang kehilangan mohon menghubungi 085335264083
34 Yang menemukan dompet warna cokelat, isinya KTP, KTM, ATM, SIM C, KIS atas nama yogi yana, tolong hubungi 085624589915
35 Ditemukan STNK AE 5039 NW Yunila Nursanti kalau ada yang merasa kehilangan bisa hubungi 082237004415
36 kehilangan STNK dengan no pol S 5771 LB. Bagi yang menemukan dimohon untuk menghubungi nomor 085606637977
37 Telah hilang kunci mobil beserta STNK nya dengan plat nomer B 2198 SKJ atas nama ARI KRISTANI bagi yang menemukan tolong hubungi no 081334332088 Untuk pembalasan jasa bisa di atur nanti
38 Ditemukan dompet di GKB 2 lantai satu, atas nama deni cahya kusuma negara bisa hubungi 087755504477
39 Ditemukan KTM atas nama sahrul gunawan 201410310311028 yang merasa kehilangan bisa hub 082292232359 terima kasih
40 kehilangan kunci sepeda motor scoopy ada gantungan boneka warna biru hilang daerah GKB 2 Jika ada yang menemukan hub WA : 085748914248 terima kasih
41 Kehilangan STNK dengan nomor Plat N 5736 TAY. Kalo ada yang menemukan silahkan hub nomor 087801877422
42 Telah ditemukan STNK daerah tirto gang 12, atas nama SAMUDI. Dengan nomor N 5325 TBG bagi yang merasa kehilangan silahkan hub 085784801004
43 Ditemukan STNK dengan nomor EA 3009 AK atas nama DEBY EKO SAPUTRO bagi yang kehilangan bisa hubungi 081333903311
44 Ditemukan STNK dengan nomor N 2627 JM atas nama SUYITNO bagi yang kehilangan silahkan menghubungi Nayla (083035900944)
45 Telah ditemukan STNK nopol N 5380 GX, bagi yang merasa kehilangan silahkan kontak 085648967364 terima kasih
46 Assalamualaikum, mohon bantuannya ya teman teman bagi yang menemukan STNK motor Supra X 125 dengan nomor N 3123 AI a.n. Lidya C diharap menghubungi ke 081252612802 terimakasih
47 Telah ditemukan dompet beserta isinya atasnama M arby Junesa maba UMM 2017 mohon yang bersangkutan hub: 082266179660
48 Ditemukan KTM, atas nama Febby Monica Sari jurusan ilmu hukum bagi yang merasa kehilangan bisa hubungi nomor ini 085933131787
49 Kehilangan dompet cokelat isi SIM A,SIM C & STNK an Arief Rahman Hakim. stnk motor yamaha xabre Nopol N 4540 AAU .kegilangan mungkin di wilayah banyuwangi-situbondo.yg menemukan bisa hubungi 0811505995 .matur suwun
50 Info kehilangan = Telah hilang sebuah dompet warna biru,hilang/jatuh di jln RAYA GENENGAN PAKISAJI kab mlng,yg isinya. 1.STNK VARIO plat N 2149 BC an KUSMIATI almt PURI CEMPAKA PUTIH.. 2.STNK beat ats nm ahmad almt banyuwangi. 3.KTP&SIM C ats nm MOCHAMMAD ZAINUL MUIS alamat jl SUMPIL 1 BLIMBING
MALANG. 4.ATM&beberapa uang... Minta tolong dulur bagi yg menemukan/tahu info kberadaan barang tersebut bisa menghubungi 082234557040 an zainul almt SUMPIL 1 BLIMBING mlg..matur nuwun..
51 Telah Hilang Dompet moutley warna cokelat panjang Hilang Di perempatan PM Rampal STNK atas nama ADE RYNDA , KTP atas nama BINTARI RIZKA , atm dan kartu penting lainnya Tolong hubungi sms/wa : 087859209007 Ada imbalan bagi yang menemukannya 52 Kehilangan tas biru spounbound tulisan kalam kudus isinya seragam sd
anak saya Hub : johanapuspitasari@gmail.com Telp : 085755456881 53 Telah Ditemukan STNK dan SIM A dan C Atas nama MUHAMMAD
YAZID AL BASTOMI Alamat PANARUKAN PANJEN Silahkan hubungi No 085100149025
3.4 Diagram Alir
3.4.1 Diagram Alir Metode Cosine Similarity
Gambar.3.2. Diagram Alir Metode Cosine Similarity Deskripsi gambar.3.2. adalah sistem menerima inputan berupa keyword yang sudah di preprocessing kemudian keyword-keyword tersebut di hitung bobot TF-IDF nya. Setelah mendapatkan TF-IDF dari masing-masing term, hitung kemiripan kata tersebut dengan menggunakan rumus Cosine Similarity. Setelah mendapatkan nilai kemiripannya, sorting nilai dari yang terbesar ke yang terkecil. Kemudian tampilkan data tersebut berdasarkan nilai yang sudah diranking.
3.4.2 Diagram Alir Barang Hilang
Gambar.3.3. Diagram Alir Barang Hilang
Deskripsi dari gambar.3.3. adalah sistem menerima inputan barang hilang dari user. Kemudian sistem melakukan proses kemiripan kata dengan menggunakan Cosine Similarity. Alur Cosine Similarity
dapat dilihat di gambar.3.1. dan gambar.3.2. Setelah dihitung dan didapatkan datanya, kemudian sistem akan melakukan check kemiripan data. Jika tidak ditemukan data yang kemungkinan mirip maka sistem akan menyarankan user tersebut untuk menginsert data kehilangan tadi. Jika sebaliknya maka sistem melakukan sorting nilai, dari yang terbesar ke yang terkecil. Setelah didapatkan nilainya, kemudian sistem akan menampilkan ranking di halaman website.
3.2.4 Diagram Alir Validasi Barang
Gambar.3.4. Diagram Alir Validasi Barang Hilang
Deskripsi dari gambar.3.4 adalah sistem menerima inputan dari user. Kemudian inputan tersebut di proses sehingga didapatkan berapa jarak tanggal posting dengan tanggal sekarang. Jika barang hilang belum juga di temukan dengan jarak lebih dari 7 hari maka sistem akan melakukan proses “Send Email” dan menanyakan kembali, apakah barang sudah ditemukan. Jika barang tersebut telah ditemukan dan sudah kembali ke tangan pemilik, maka status dari data tersebut akan di ganti menjadi case closed.
3.3 Desain Database
Aplikasi Text Mining kemiripan dokumen ini membutuhkan database
untuk penyimpanan dokumen. Dokumen tersebut digunakan sebagai sumber pencarian oleh user. Berikut adalah entity relationship diagram database:
Gambar.3.5. Desain Database Sistem
Dari gambar.3.5, tabel “tb_stop” disini tidak terdapat relasi antar tabel,
karena tabel tersebut digunakan untuk fungsi stopword removal yang terdapat pada proses preprocessing. Tabel “tb_katadasar” disini tidak terdapat relasi
antar tabel, karena tabel tersebut digunakan untuk fungsi pengambilan keyword yang terdapat di proses pembobotan. Tabel “cosine1” digunakan untuk fungsi
perhitungan cosine tahap 1, yaitu perkalian antar bobot query dengan bobot dokumen. Tabel “cosine2” digunakan untuk fungsi perhitungan cosine tahap 2,
yaitu pengkuadratan bobot yang digunakan sebagai pembagi. Tabel “cosine3”
digunakan sebagai perkalian akar kuadrat dari bobot dokumen dengan bobot
query. Sedangkan tabel “cosinefinal” digunakan sebagai perhitungan rumus
cosine similarity, yaitu hasil dari tabel “cosine3” field “cs1” dibagi dengan field
“cs2”.
3.4 Perancangan Aplikasi
Pada studi kasus ini, terdapat dokumen sejumlah 5 dokumen dengan term

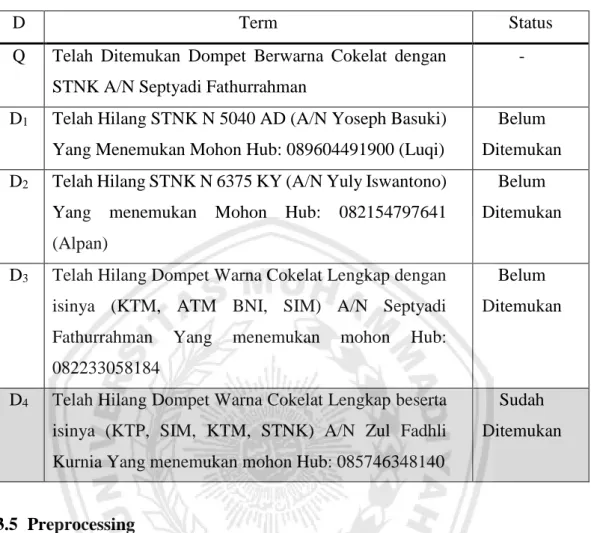

Tabel 3.2. Tabel Dokumen
D Term Status
Q Telah Ditemukan Dompet Berwarna Cokelat dengan STNK A/N Septyadi Fathurrahman
-
D1 Telah Hilang STNK N 5040 AD (A/N Yoseph Basuki) Yang Menemukan Mohon Hub: 089604491900 (Luqi)
Belum Ditemukan D2 Telah Hilang STNK N 6375 KY (A/N Yuly Iswantono)
Yang menemukan Mohon Hub: 082154797641 (Alpan)
Belum Ditemukan
D3 Telah Hilang Dompet Warna Cokelat Lengkap dengan isinya (KTM, ATM BNI, SIM) A/N Septyadi Fathurrahman Yang menemukan mohon Hub: 082233058184
Belum Ditemukan
D4 Telah Hilang Dompet Warna Cokelat Lengkap beserta isinya (KTP, SIM, KTM, STNK) A/N Zul Fadhli Kurnia Yang menemukan mohon Hub: 085746348140
Sudah Ditemukan
3.5 Preprocessing
Preprocessing adalah proses awal dalam pembentukan keyword-keyword dari data barang yang nantinya akan di post kedalam database. Dalam preprocessing
terdapat beberapa tahapan proses pengolahan kata yaitu:
1. Case Folding
Case Folding merupakan proses pengubahan yang semula huruf kapital menjadi huruf kecil. Case Folding hanya menerima inputan berupa huruf ‘a’ sampai dengan ‘z’, selain huruf akan dihapus atau dihilangkan.
2. Tokenizing
Tokenizing merupakan proses pemenggalan kata berdasarkan separator (space).
3. Filtering Stopword
Filtering Stopword merupakan proses penghilangan kata yang dianggap tidak penting atau tidak berpengaruh banyak terhadap kalimat. Stopword
diambil dari kamus stopword yang nantinya dibandingkan dengan kamus kata.
4. Stemming
Stemming merupakan proses pencarian kata dasar dari sebuah kalimat yang terdapat pada dokumen. Contoh : “kehilangan” menjadi “hilang”, “berwarna” menjadi “warna”, “menemukan” menjadi “temu”. Proses
stemming memiliki banyak algoritma, dan algoritma yang saya gunakan adalah Algoritma Nazief-Adriani.
Berikut adalah tabel dokumen setelah dilakukan proses preprocessing:
Tabel.3.3. Tabel Dokumen setelah dilakukan preprocessing
D Term
Q temu dompet warna cokelat stnk septyadi fathurrahman D1 hilang stnk yoseph basuki temu mohon luqi
D2 hilang stnk yuly iswantono temu mohon alpan
D3 hilang dompet warna cokelat lengkap septyadi fathurrahman temu mohon
D4 hilang dompet warna cokelat lengkap serta stnk fadhli kurnia temu mohon
3.6 Tabel Term Frequency (TF)
Term Frequency adalah frekuensi kemunculan term/kata yang terdapat pada dokumen. Berikut adalah term frequency (TF) dari tabel dokumen 3.1 diatas.
Tabel.3.4. Term Frequency (TF)
Term Key (q) d1 d2 d3 d4 cokelat 1 0 0 1 1 dompet 1 0 0 1 1 fathurrahman 1 0 0 1 0 septyadi 1 0 0 1 0 stnk 1 1 1 0 1 temu 1 1 1 1 1 warna 1 0 0 1 1
3.7 Tabel Document Frequency (DF)
Document Frequency adalah jumlah dari dokumen yang mengandung kata (term) yang terdapat pada keyword.
Tabel.3.5. Document Frequency (DF)
Term DF septyadi 2 fathurrahman 2 cokelat 3 dompet 3 stnk 4 temu 5 warna 3
3.8 Tabel Inverse Document Frequency (IDF)
Inverse Document Frequency adalah inverse dari jumlah semua koleksi dokumen dibagi dengan jumlah dokumen yang mengandung kata (term) yang terdapat pada keyword. Rumus dari IDF adalah (𝟐)
Tabel.3.6. Inverse Document Frequency (IDF)
Term DF IDF cokelat 3 0,2218487496 dompet 3 0,2218487496 septyadi 2 0,3979400087 fathurrahman 2 0,3979400087 stnk 4 0,096910013 temu 5 0 warna 3 0,2218487496
3.9 Tabel Term Frequency - Inverse Document Frequency (TF-IDF)
TF-IDF yaitu perhitungan yang menggambarkan seberapa pentingnya kata (term) dalam sebuah dokumen. Proses ini digunakan untuk menilai bobot relevansi
Tabel.3.7. Term Frequency - Inverse Document Frequency (TF-IDF) Term Tf.idf Q D1 D2 D3 D4 Cokelat 0,2218487 44 0 0 0,2218487 496 0,2218487 496 Dompet 0,2218487 496 0 0 0,2218487 496 0,2218487 496 fathurrahman 0,3979400 087 0 0 0,3979400 087 0 septyadi 0,3979400 087 0 0 0,3979400 087 0 Stnk 0,0969100 13 0,0969100 13 0,0969100 13 0 0,0969100 13 Temu 0 0 0 0 0 Warna 0,2218487 496 0 0 0,2218487 496 0,2218487 496 3.10 Hitung Rumus Cosine Similarity
Hitung kemiripan vektor Q (keyword) dengan setiap dokumen yang ada. Kemiripan antar dokumen dapat menggunakan Cosine Similarity. Rumus cosine similarity adalah (𝟒)
a. Langkah pertama
∑𝒕 (𝒘𝒊𝒋. 𝒘𝒊𝒒)
𝒊=𝟏 : 𝒘𝒊𝒒 di simbolkan sebagai nilai Q (query) dalam tabel
TF.IDF yang dikalikan dengan 𝒘𝒊𝒋 yang merupakan nilai D (document) dari masing-masing dokumen dalam tabel TF.IDF. Yang kemudian dari hasil perkalian tersebut dijumlahkan. Dimana ∑𝒕𝒊=𝟏mewakili total nilai
TF.IDF dari hasil perhitungan antara 𝒘𝒊𝒋 dan 𝒘𝒊𝒒. Untuk hasil implementasi dari konversi rumus adalah TF.IDFq x TF.IDFd
Tabel.3.8. Tabel perhitungan Cosine Similarity langkah pertama
Term tf.idf(q) . tf.idf(d) D1 D2 D3 D4 cokelat 0 0 0,049216 0,049216 dompet 0 0 0,049216 0,049216 fathurrahman 0 0 0,158356 0
septyadi 0 0 0,158356 0 stnk 0,009391 0,009391 0 0,009391 temu 0 0 0 0 warna 0 0 0,049216 0,049216 Jumlah 0,009391 0,009391 0,46436 0,157039 b. Langkah kedua
√∑𝒕𝒊=𝟏𝒘𝒊𝒋𝟐. √∑𝒊=𝟏𝒕 𝒘𝒊𝒒𝟐 : 𝒘𝒊𝒒𝟐 merupakan nilai kuadrat Q (query) dari
tabel tf.idf dan 𝒘𝒊𝒋𝟐 merupakan nilai kuadrat D (document) dari masing-masing dokumen lainnya di dalam tabel tf.idf. yang kemudian hasil masing-masing kuadrat tersebut dijumlahkan dan kemudian di akarkan dan di wakili oleh simbol ∑𝒕𝒊=𝟏untuk hasil dari nilai tf.idf masing-masing.
Untuk hasil implementasi dari konversi rumus adalah √𝑻𝑭. 𝑰𝑫𝑭𝒒𝟐.
√𝑻𝑭. 𝑰𝑫𝑭𝒅𝟐
Tabel 3.9 Tabel Perhitungan Cosine Similarity Langkah Kedua
Term Q D1 D2 D3 D4 cokelat 0,049217 0 0 0,049217 0,049217 dompet 0,049217 0 0 0,049217 0,049217 fathurrahman 0,158356 0 0 0,158356 0 septyadi 0,158356 0 0 0,158356 0 stnk 0,009392 0,009392 0,009392 0 0,009392 temu 0 0 0 0 0 warna 0,049217 0 0 0,049217 0,049217 Jumlah 0,4737549 0,009392 0,009392 0,464363 0,1570423 Hasil Akar 0,6882985 0,096910 0,096910 0,681442 0,3962856
c. Terapkan rumus Cosine Similarity
𝒔𝒊𝒎𝒊𝒍𝒂𝒓𝒊𝒕𝒚 (𝒅̅, 𝒒̅) merupakan cosine dari perkalian antara Q (keyword)
dengan masing-masing dokumen (D1 sampai D4). Berikut adalah perhitungan dari cosine similarity.
𝒔𝒊𝒎𝒊𝒍𝒂𝒓𝒊𝒕𝒚 (𝑫𝟏, 𝑸) = 0,009391
(0,6882985 x 0,09391)= 0.145286
𝒔𝒊𝒎𝒊𝒍𝒂𝒓𝒊𝒕𝒚 (𝑫𝟐, 𝑸) = (0,6882985 x 0,09391)0,009391 = 0.145286
𝒔𝒊𝒎𝒊𝒍𝒂𝒓𝒊𝒕𝒚 (𝑫𝟑, 𝑸) = (0,6882985 x 0,681442)0,46436 = 0.990037
𝒔𝒊𝒎𝒊𝒍𝒂𝒓𝒊𝒕𝒚 (𝑫𝟒, 𝑸) = (0,6882985 x 0,3962856)0,157039 = 0.575745
d. Tentukan nilai precision dan recall
Sesuai dengan nilai yang didapat pada perhitungan cosine similarity,
maka hasil perhitungan dan perankingan dalam tabel tampak pada Tabel.3.10 dan Tabel.3.12.
Tabel.3.10. Tabel hasil perhitungan
D1 D2 D3 D4
0.140797 0.140797 0.990037 0.575745
Dari Tabel.3.11, dilihat status barang yang belum ditemukan dalam semua dokumen yang ada pada tabel.3.11. Kemudian dihitung kembali dengan menggunakan rumus 𝑯𝒂𝒔𝒊𝒍 = (𝒔𝒊𝒎𝒊𝒍𝒂𝒓𝒊𝒕𝒚(𝑫, 𝑸) + 𝟏)/𝟐. Jika status sudah ditemukan maka rumusnya adalah 𝑯𝒂𝒔𝒊𝒍 =
𝒔𝒊𝒎𝒊𝒍𝒂𝒓𝒊𝒕𝒚(𝑫, 𝑸). Sehingga hasil perhitungan yang baru adalah
Tabel.3.11. Tabel hasil perhitungan menggunakan status
D1 D2 D3 D4
Tabel.3.12. Tabel hasil perangkingan
1 D3
2 D1
3 D2
4 D4
Dari Tabel.3.12. dokumen yang relevan dengan keyword “Telah Ditemukan Dompet Berwarna Cokelat dengan STNK A/N Septyadi Fathurrahman” adalah D3. Jika keempat dokumen tersebut diserahkan kepada pengguna, maka ditentukan perhitungan recall menggunakan rumus (𝟓)
𝑅 = 44 𝑥 100% = 100%
Dilanjutkan dengan perhitungan precision menggunakan rumus (𝟔):
𝑃 = 14 𝑥 100% = 25%
3.11 Desain Antar Muka
Sebuah sistem yang memiliki tampilan antarmuka menarik akan membuat pengguna merasa nyaman untuk menggunakan sebuah sistem. Disamping itu antarmuka yang menarik akan mempermudah pengguna dalam menggunakan sistem. Dibawah ini adalah desain tampilan dari aplikasi pencarian benda hilang “lost and found”. Desain user interface untuk pengguna merupakan desain halaman yang akan digunakan pengguna untuk melakukan pencarian benda hilang. Berikut adalah gambar-gambar dari decsain user interface untuk pengguna.
Gambar.3.6. Mockup Halaman Beranda
Gambar.3.7. Mockup Halaman Periksa Barang
Gambar.3.8. Mockup Halaman Register
