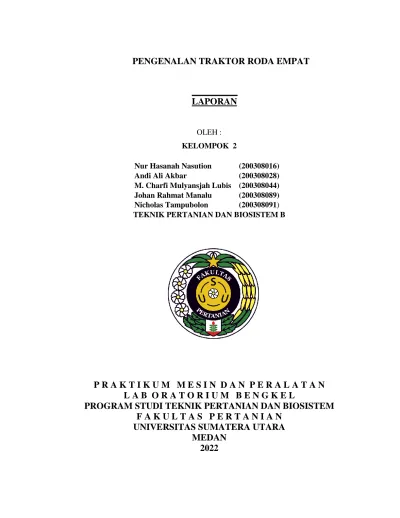

PENGENALAN TRAKTOR RODA EMPAT
__________
LAPORAN
OLEH : KELOMPOK 2
Nur Hasanah Nasution (200308016) Andi Ali Akbar (200308028) M. Charfi Mulyansjah Lubis (200308044) Johan Rahmat Manalu (200308089) Nicholas Tampubolon (200308091) TEKNIK PERTANIAN DAN BIOSISTEM B
P R A K T I K U M M E S I N D A N P E R A L A T A N L A B O R A T O R I U M B E N G K E L
PROGRAM STUDI TEKNIK PERTANIAN DAN BIOSISTEM F A K U L T A S P E R T A N I A N
UNIVERSITAS SUMATERA UTARA MEDAN
2022
PENGENALAN TRAKTOR RODA EMPAT
__________
LAPORAN
OLEH : KELOMPOK 2
TPB B
Laporan sebagai salah satu komponen penilaian di Mata Kuliah Mesin dan Peralatan Laboratorium Teknik Pertanian dan Biosistem Program Studi Teknik Pertanian
dan Biosistem Fakultas Pertanian Universitas Sumatera Utara
Diketahui oleh : Asisten Laboratorium
(Nursadah) 180308013
P R A K T I K U M M E S I N D A N P E R A L A T A N L A B O R A T O R I U M B E N G K E L
PROGRAM STUDI TEKNIK PERTANIAN DAN BIOSISTEM F A K U L T A S P E R T A N I A N
UNIVERSITAS SUMATERA UTARA MEDAN
2022
PENDAHULUAN
Latar Belakang
Mekanisasi pertanian dalam arti luas bertujuan untuk meningkatkan produktifitas tenaga kerja, meningkatkan produktifitas lahan, dan menurunkan ongkos produksi. Penggunaan alat dan mesin pada proses produksi dimaksudkan untuk meningkatkan efisiensi, efektifitas, produktifitas, kualitas hasil, dan mengurangi beban kerja petani. Pengalaman dari negara-negara tetangga Asia menunjukkan bahwa perkembangan mekanisasi pertanian diawali dengan penataan lahan (konsolidasi lahan) (Pratiwi dkk., 2017).
Keberhasilan dalam pengendalian air, masukan teknologi biologis, dan teknologi kimia. Proses pengolahan lahan berfungsi untuk menggemburkan tanah, menghilangkan kotoran, sampah dan gulma pada tanah. Proses pegolahan lahan meliputi tahap pembajakan dan penggaruan. Perkembangan selanjutnya menunjukkan bahwa penelitian-penelitian mengenai pengolahan tanah terbagi dalam dua aliran, yaitu aliran yang memberikan penekanan pada pengendalian gulma dan aliran yang memberikan penekanan pada perbaikan struktur tanah (Hariyadi, dkk., 2017).
Traktor adalah mesin pertanian yang digunakan untuk mengolah tanah. Mesin ini mempunyai efisiensi yang sangat tinggi yang dapat membalikkan tanahdan pemotongan tanah dapat dikerjakan dalam waktu yang bersamaan. Traktor ini merupakan mesin serba guna, karena dapat berfungsi sebagai tenaga penggerak untuk alat-alat lain, seperti pompa air, alat prosesing, gandingan (hener), dll (Ritawati dan Yuhelsa, 2013).
Traktor roda empat merupakan suatu peralatan yang diciptakan oleh manusia yang sangat bermanfaat untuk membantu meringankan tugas manusia terutamanya pada kegiatan-kegiatan dibidang pertanian. Tugas pokok dan fungsi Digital Repository Universitas Jember traktor bila dirangkaikan dengan suatu peralatan tambahan berupa implement atau bajak dapat berperan sebagai alat untuk pengolah tanah sebelum melakukan penanaman (Kementrian Pertanian, 2015).
Traktor roda empat seperti halnya mesin-mesin pertanian lainnya, dalam penggunaannya dibutuhkan penanganan khusus sehingga traktor roda empat dapat mencapai kerja yang optimal dan aman. Penanganan yang baik tentu saja harus berdasarkan pengetahuan yang cukup tentang traktor roda empat itu sendiri, pengetahuan tersebut meliputi mengenal dengan baik seluruh bagian-bagian dan fungsi bagian-bagian traktor roda empat kemampuan dalam pengoperasian yang benar. Oleh karena itu kami melakukan praktikum ini guna memenuhi tugas serta mengetahui bagian-bagian, pengoperasian dan cara perawatan dari alat traktor roda empat.
Tujuan Praktikum
Adapun tujuan dari praktikum ini adalah untuk mengetahui tentang bagian- bagian traktor roda empat, cara pengoperasiannya, dan tentang perawatan traktor roda empat.
METODE PRAKTIKUM
Waktu dan Tempat
Praktikum dilaksanakan pada hari Rabu 4 Oktober 2022 pukul 14.00 WIB dan tempat dilaksanakannya praktikum ini adalah di Laboratorium Bengkel Teknik Pertanian dan Biosistem Fakultas Pertanian Universitas Sumatera Utara.
Alat dan Bahan
Adapun bahan yang digunakan pada praktikum ini berupa literature dari beberapa jurnal online. Dan adapun alat yang digunakan pada praktikum ini yaitu laptop.
HASIL PEMBAHASAN
Hasil
Berikut merupakan hasil dari praktikum, yang akan dijelaskan kerangka dari traktor roda empat, beserta fungsi dari setiap bagian-bagiannya.
No. Keterangan Fungsi
1. Roda Depan ( Front wheel) Berfungsi sebagai roda kemudi.
2. Tutup tangki bahan bakar (Fuel tank cap)
Berfungsi untuk mencegah kotoran, serpihan, dan debu yang masuk kedalam tangki gas. Bagian traktor ini juga menangkap dan menggunakan kembali bahan bakar yang menguap dari tangki gas.
3. Pedal Akselerasi (Accelerator pedal)
Berfungsi untuk mengatur jumlah udara dan bahan bakar yang masuk ke mesin, sehingga berpengaruh pada kecepatan.
4. Pedal rem ( Brake pedal) Berfungsi untuk membuat kendaraan menjadi lebih lambat atau berhenti dengan cara menerapkan tekanan optimal yang diperlukan.
5. Setir ( Steering wheel) Sebagai sistem kemudi yang mengubah rotasi roda kemudi menjadi gerakan sedemikian rupa.
6. Tuas kontrol hidrolik (Hydraulic control lever)
Untuk mengatur pengangkatan daya dengan aktuator hidrolik dan katup kontrol utama.
7. Lampu sinyal (Turn signal lamp)
Untuk menerangi jalan saat pengemudi mengendari traktor.
8. Lift Arm Berfungsi untuk menyangga dan
menggerakkan bucket dengan sistem hidrolik.
9. Roda Belakang (Rear tire) Merupakan sumber keseimbangan dari traktor saat menggunakan implement.
10. Instrument Panel Memberikan informasi kepada pengemudi mengenai traktor yang dikemudikannya.
11. Pedal Kopling (Clutch Pedal) Berfungsi meneruskan atau memutusan aliran mesin ke sistem penggerak.
12. Step Digunakan untuk memudahkan langkah
saat masuk dan keluar dari traktor.
13. Seat Sebagai tempat duduk yang terdapat
pada kabin traktor.
14. Rear Axle Housing Sebagai komponen traktor yang terletak diantara roda penggerak dan gigi diferensial serta daya pancar dari diferensiasi ke roda penggerak.
15. Side Clearance Berfungsi untuk celah pemeriksaan ring kompresi piston.
16. Engine Hood Digunakan untuk menutupi mesin traktor, radiator, dan komponen sensitif lainnya.
17. Penutup Kipas (Fan Cover) Berfungsi untuk melindungi bagian dalam kipas dari bahaya yang memungkinkan untuk terjadi sehingga mengurangi kinerja alat tersebut.
18. Muffler Dirancang untuk memantulkan
gelombang suara yang dihasilkan oleh mesin untuk meminimalkan kebisingan.
19. Tangki Bensin (Fuel Tank) Digunakan sebagai tempat menyimpan bahan bakar pada traktor.
20. Tuas Gas (Throttle Lever) Digunakan untuk mengatur jumlah bahan bakar yang disediakan untuk mesin.
21. Main Speed Change Lever Tuas yang digunakan untuk mengubah gigi pada traktor.
22. Fender Berguna untuk mencegah pasir, lumpur, batu, cairan, kotoran di jalan agar tidak terlempar ke udara dan mengenai bagian traktor lainnya.
Pembahasan
Bagian-bagian utama traktor roda empat.
Adapun bagian-bagian utama traktor roda empat, sebagai berikut : 1. Roda
Bagian bagian traktor roda empat memiliki dua roda di bagian depan dan dua di bagian belakang. Uniknya, roda bagian depan ukurannya lebih kecil dari bagian belakang. Roda kecil ini lebih kuat karena harus menanggung beban mesin di atasnya.
Mesin penggerak berada di atas roda bagian depan. Sementara di atas roda bagian belakang terdapat tempat kemudi yang bisa digunakan oleh operator untuk mengendalikan traktor. Beberapa model traktor jenis ini menyediakan atap di bagian atas kemudi sehingga operator terlindung dari panas dan hujan.
2. Tangki Bensin
Tangki bensin traktor terletak di dekat atau menjadi kesatuan dengan mesin. Letaknya bisa di sebelah kiri, kanan, atau belakang mesin. Bisa di bawah atau atas mesin tergantung pabrik pembuatnya.
Kapasitas bensin tergantung pada kapasitas mesin yang dihasilkan dan disesuaikan dengan standar produksi pabrik. Traktor roda 4 yang membutuhkan tenaga besar pasti disediakan tangki dengan kapasitas besar pula.
3. Pedal
Salah satu bagian bagian traktor yang paling unik adalah pedal. Seperti halnya kendaraan roda empat di jalanan, traktor juga memiliki 3 pedal dengan fungsi berbeda. Pedal tersebut adalah pedal akselerasi, rem dan kopling.
Pada kendaraan roda empat dengan transmisi manual, pedal yang tersedia adalah pedal gas, rem dan kopling. Sementara pedal akselerasi pada traktor berfungsi mirip dengan pedal gas yang berfungsi mengatur kecepatan, namun berbeda cara kerjanya.
Pedal transmisi berfungsi mengatur udara yang masuk ke dalam mesin bersamaan dengan volume bahan bakar. Besar kecilnya udara dan bensin yang masuk dan dibakar oleh mesin inilah kemudian berfungsi mempengaruhi kecepatan gerak traktor. Sementara bagian bagian traktor lain seperti pedal rem berfungsi sama seperti pedal pada kendaraan transmisi. Sementara pedal kopling berfungsi memutuskan atau meneruskan aliran energi dari mesin ke sistem penggerak, sehingga pedal ini harus ditekan secara berkala.
4. Tuas
Setiap model traktor bisa jadi memiliki beberapa tuas dengan fungsi berbeda. Secara umum ada dua tuas dengan tugas utama yaitu sebagai pengontrol gas dan tuas hidrolik. Tuas gas berfungsi mengatur banyak bahan bakar yang masuk ke mesin berdasarkan kecepatan yang dibutuhkan.
Tuas hidrolik bisa terdiri dari lebih dari satu tuas dalam sebuah traktor.
Jumlah tuas hidrolik tergantung pada beberapa perangkat pelengkap yang bisa dipasang di traktor tersebut.
5. Setir
Seperti halnya setir pada kendaraan transmisi darat atau laut, bagian kemudi traktor roda 4 dikendalikan melalui setir. Bagian ini bisa diputar sesuai dengan rotasi yang dibutuhkan mesin untuk melakukan manuver atau belokan saat bekerja.
Pengoperasian traktor roda empat : 1. Cara Menghidupkan Traktor
a. Duduklah yang baik ditempat duduk.
b. Pasang rem parkir.
c. Semua tongkat pengatur harus pada posisi netral.
d. Masukkan kunci kontak dan putar ke kanan ke arah “on” lihatlah apakah lampu penunjuk tekanan oli sudah menyala.
e. Injak penuh pedal kopeling dan putar kunci kontak ke kiri ke arah
“preheater” selama kurang lebih 10-20 detik. Perhatikan apakah indikator pemanas pendahuluan berpijar yang menandakan ruang bakar sudah cukup dipanaskan.
f. Putar kunci kontak ke arah kanan ke posisi “start”, maka starter motor akan memutar mesin. Setelah mesin hidup segera lepaskan kunci kontak sehingga kunci kontak akan kembali ke posisi ”on” dengan sendirinya.
g. Setelah mesin hidup lampu pengontrol tekanan oli harus padam, bila tetap menyala, matikan segera mesin dan periksa sistem pelumasan.
2. Cara Menjalankan Traktor
Traktor dapat dijalankan dengan menginjak penuh pedal kopling, lalu pindahkan tongkat pengubah kecepatan utama dan tongkat pengubah kecepatan PTO ke kecepatan yang diinginkan, kemudian lepaskan rem parkir, lalu tingkatkan akselerasi mesin dengan menggunakan handel atau pedal akselerasi dan yang terakhir lepaskan pedal kopling perlahan-lahan dan traktor akan mulai bergerak.
3. Cara mengoperasikan pada saat pengolahan lahan
Pertama pasang bajak sesuai kebutuhan (bajak singkal atau rotary), naikkan putaran mesin pada kecepatan konstan dengan menggunkaan tuas akselerasi tangan, lalu injak kopling secara perlahan-lahan, jalankan sesuai arah yang diinginkan, dan yang terakhir bila ingin melakukan pembelokan implement harus diangkat untuk menghindari kerusakan atau patah pada implement.
4. Cara menghentikan tractor
Lepaskan Tension Handle sampai pada posisi paling depan atau posisi stop atau berhenti. Saat Clutch Handle kanan dan kiri ditarik bersama-sama, traktor juga akan berhenti sementara.
Perawatan traktor roda empat
1. Periksa semua bagian, cek kebocoran yang terjadi dan perhatikan bila ada keanehan pada mesin (suara, performa yang menurun).
2. Periksa level oli (Oli Mesin, Gear Box), bahan bakar, kekencangan baut, tegangan V-Belt sebelum dioperasikan.
3. Gunakan oli sesuai standart pabrikan yang ada. Lakukan pelumasan secara berkala pada komponen yang perlu (Cluth handle, Speed Change Rode guide).
4. Pada saat tidak digunakan, Posisikan Speed Change Rod pada salah satu posisi (1,2, atau N) untuk keawetan pegas pemindah kecepatan.
5. Bersihkan mesin dari lumpur dan kotoran setelah digunakan.
PENUTUP
Kesimpulan
1.
Traktor adalah mesin pertanian yang digunakan untuk mengolah tanah. Mesin ini mempunyai efisiensi yang sangat tinggi yang dapat membalikkan tanah dan pemotongan tanah dapat dikerjakan dalam waktu yang bersamaan.Traktor ini merupakan mesin serba guna, karena dapat berfungsi sebagai tenaga penggerak untuk alat-alat lain.
2. Traktor roda empat terdiri dari lima bagian, yaitu roda, tangki bensin, pedal, tuas, dan setir.
3.
Cara pengoperasian traktor roda empat terbagi menjadi lima, yaitu cara menghidupkan, cara menjalankan, cara mengoperasikan pada saat pengolahan lahan, dan cara menghentikan traktor. Sedangkan untuk perawatan traktor dilakukan pada semua bagian-bagian traktor, yaitu apakah adanya kebocoran, memeriksa kekencangan baut sebelum dioperasikan, menggunakan oli sesuai standar pabrik, dan membersihkan bagian-bagian traktor dari lumpur atau kotoran setelah digunakan.DAFTAR PUSTAKA
