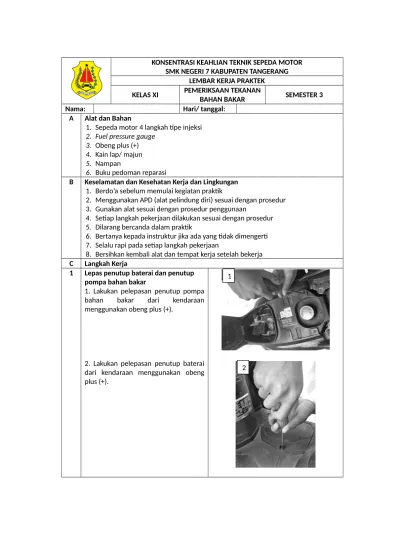

KONSENTRASI KEAHLIAN TEKNIK SEPEDA MOTOR SMK NEGERI 7 KABUPATEN TANGERANG
LEMBAR KERJA PRAKTEK KELAS XI PEMERIKSAAN TEKANAN
BAHAN BAKAR SEMESTER 3
Nama: Hari/ tanggal:
A Alat dan Bahan
1. Sepeda motor 4 langkah tipe injeksi 2. Fuel pressure gauge
3. Obeng plus (+) 4. Kain lap/ majun 5. Nampan
6. Buku pedoman reparasi
B Keselamatan dan Kesehatan Kerja dan Lingkungan 1. Berdo’a sebelum memulai kegiatan praktik
2. Menggunakan APD (alat pelindung diri) sesuai dengan prosedur 3. Gunakan alat sesuai dengan prosedur penggunaan
4. Setiap langkah pekerjaan dilakukan sesuai dengan prosedur 5. Dilarang bercanda dalam praktik
6. Bertanya kepada instruktur jika ada yang tidak dimengerti 7. Selalu rapi pada setiap langkah pekerjaan
8. Bersihkan kembali alat dan tempat kerja setelah bekerja C Langkah Kerja
1 Lepas penutup baterai dan penutup pompa bahan bakar
1. Lakukan pelepasan penutup pompa bahan bakar dari kendaraan menggunakan obeng plus (+).
2. Lakukan pelepasan penutup baterai dari kendaraan menggunakan obeng plus (+).
1
2
2 Hilangkan tekanan bahan bakar 1. Melepas connector 5P dengan menggunakan tangan secara perlahan.
2. Putar kunci kontak pada posisi “ON”.
3. Nyalakan mesin motor hingga mesin mati lalu putar kembali kontak pada posisi “OFF”.
3 Lakukan pengukuran tekanan bahan bakar
1. Lepaskan kabel negatif (-) pada terminal negatif (-) baterai. Lalu pastikan keduanya tidak bersentuhan.
2. Lepaskan connector bahan bakar dari joint injector dengan dilapisi kain lap/
majun saat melepas agar bahan bakar tidak bercecer.
3 2 1
1
2
3. Pasangkan Fuel Pressure Gauge Set pada connector pompa bahan bakar dan joint injector.
4. Pasangkan kembali connector 5P dengan tangan secara perlahan. Lalu pasangkan kembali kabel negatif (-) pada terminal negatif (-) baterai.
5. Putar kunci kontak pada posisi “ON”, lalu nyalakan mesin motor dan
perhatikan jarum pada fuel pressure gauge. Apabila jarum sudah tidak bergerak baca hasil pengukuran.
Standar: Tekanan bahan bakar pada putaran stasioner 263 – 316 kPa (Honda Beat PGM-FI)
Hasil
Pemeriksaan: ...
...
...
Kesimpulan: Baik/ Tidak
4 Kembalikan kondisi motor seperti semula
1. Jika pengukuran sudah sesuai dengan standar maka motor dapat
dikembalikan pada kondisi semula bermula dari menghilangkan kembali tekanan bahan bakar.
2. Lepaskan kembali fuel pressure gauge lalu pasangkan joint injector ke connector pompa bahan bakar dan gunakan majun agar bahan bakar tidak bercecer.
3
4
5
1
2
3. Pasangkan kembali connector 5P dengan tangan secara perlahan.
4. Pasangkan kembali penutup pompa bahan bakar dan penutup baterai.
Guru Mata Pelajaran, Siswa,
3
4
