1
BAB 1
PENDAHULUAN
1.1
Latar Belakang Masalah
Solidare merupakan sebuah perangkat lunak yang bertujuan untuk
membantu anak-anak yang putus sekolah maupun terancam putus sekolah.
Perangkat lunak solidare sebelumnya bernama bantu anak asuh yang dikhususkan
untuk sebuah komunitas yang bernama Gerakan Bantu Seribu Anak Asuh (GBSA).
Laporan tahunan dari
Unesco Institute of Statistics
(UIS) pada Juni 2013
menunjukkan bahwa terdapat 126 juta anak yang tersebar di seluruh dunia
mengalami putus sekolah dan 44,4 juta diantaranya hidup dalam kemiskinan [1].
Berdasarkan data dari laporan tersebut, aplikasi solidare yang sebelumnya
dikhususkan untuk komunitas GBSA berubah konsep menjadi aplikasi portal
donasi yang bertujuan untuk membantu anak-anak putus sekolah di dunia. Dengan
demikian aplikasi solidare ini tidak lagi hanya dikhususkan untuk komunitas GBSA
saja, melainkan dapat bekerja sama dengan lembaga-lembaga amal yang ada di
dunia.
Seiringan dengan perubahan konsep tersebut,
backend
pada aplikasi
solidare yang sedang berjalan saat ini baik dari sisi
database
,
web service
dan
website admin tidak dapat mendukung sistem yang ada pada perangkat lunak
solidare. Selain itu permasalahan lain yang ada saat ini adalah
web service
yang
sedang berjalan saat ini tidak aman, hal itu dikarenakan
web service
yang sedang
berjalan saat ini dapat di akses dengan mudah oleh siapa saja. Maka dari itu perlu
adanya pengembangan pada
backend
aplikasi solidare agar dapat menunjang
aplikasi solidare dengan perubahan konsep tersebut.
Berdasarkan pemamaparan permasalahan tersebut, didapatkan suatu solusi
yaitu dengan mengembangkan
backend
pada aplikasi solidare dengan melakukan
pengembangan pada
database
dan website serta membangun
web service
yang
lebih aman dan dapat menunjang perangkat lunak solidare dengan perubahan
2
1.2
Perumusan Masalah
Berdasarkan uraian latar belakang masalah yang telah dijelaskan, maka
dapat dirumuskan sebuah masalah yang terdapat dalam penelitian ini yaitu
bagaimana mengembangkan
backend
pada perangkat lunak Solidare.
1.3
Maksud dan Tujuan
Maksud dari penelitian ini adalah mengembangkan
backend
pada perangkat
lunak solidare. Adapun tujuan dari penelitian ini adalah sebagai berikut:
1.
Mengembangkan
database
pada perangkat lunak solidare agar dapat
mendukung sistem yang ada pada aplikasi solidare.
2.
Membangun
web service
baru yang lebih aman dan dapat menunjang sistem
yang ada pada aplikasi solidare.
3.
Mengembangkan menu konfirmasi donasi dan rapot anak asuh serta
menambahkan menu lembaga amal, donatur aktif dan rekomendasi anak asuh
pada website admin solidare agar dapat mendukung sistem pada aplikasi
solidare.
1.4
Batasan Masalah
Adapun batasan masalah yang digunakan dalam penelitian ini adalah
sebagai berikut:
1.
Format pertukaran data yang di bangun pada web service solidare adalah JSON
(
Javascript Object Notation
) sebagai media pertukaran data dengan server.
2.
Pendekatan analisis yang digunakan pada pengembangan perangkat lunak ini
adalah SAD (
Structure Analysis and Design
).
1.5
Metodologi Penelitian
Metodologi penelitian yang digunakan dalam penelitian ini adalah metode
penelitian terapan, di mana metode ini dapat diterapkan atau diimplementasikan
langsung untuk menyelesaikan permasalahan yang terjadi berdasarkan fenomena
3
menggunakan dua metode, yaitu metode pengumpulan data dan metode
pembangunan perangkat lunak.
1.5.1
Metode Pengumpulan Data
Berikut adalah metode pengumpulan data pada penelitian ini:
1.
Studi Literatur
Studi literatur merupakan teknik pengumpulan data dengan cara
mempelajari, meneliti dan menelaah berbagai literatur dari perpustakaan yang
bersumber dari buku-buku, literatur, jurnal ilmiah, paper, situs internet dan
bacaan-bacaan yang berkaitan dengan penelitian yang dilakukan.
2.
Observasi
Observasi merupakan metode pengumpulan data dengan cara mengamati
objek yang berkaitan dengan penelitian secara langsung.
1.5.2
Metode Pembangunan Perangkat Lunak
Dalam pembangunan aplikasi ini menggunakan
waterfall model
sebagai
tahapan pengembangan perangkat lunaknya [2]. Adapun proses tersebut antara lain:
1.
Requirement Definition
Tahap
requirement definition
adalah tahap di mana pengumpulan kebutuhan
telah terdefinisi secara lengkap kemudian dianalisis dan didefinisikan kebutuhan
yang harus dipenuhi oleh program yang akan di bangun. Fase ini harus dikerjakan
secara lengkap untuk bisa menghasilkan desain yang lengkap.
2.
System and Software Design
Tahap
system and software design
merupakan tahap mendesain perangkat
lunak yang dikerjakan setelah kebutuhan selesai dikumpulkan secara lengkap.
3.
Implementation and Unit Testing
Tahap
implementation and unit testing
merupakan tahap hasil desain program
diterjemahkan ke dalam kode-kode dengan menggunakan bahasa pemrograman
yang sudah ditentukan. Program yang di bangun langsung diuji berdasarkan
4
4.
Integration and System Testing
Tahap
integration and system testing
merupakan tahap penyatuan unit-unit
program kemudian sistem diuji secara keseluruhan.
5.
Operation and Maintenance
Tahap
operation and maintenance
merupakan tahap mengoperasikan program
dilingkungannya dan melakukan pemeliharaan, seperti penyesuaian atau
perubahan karena adaptasi dengan situasi yang sebenarnya. Dari berbagai
tahapan-tahapan tersebut, untuk lebih jelasnya bisa dilihat pada Gambar 1.1 di
bawah ini.
Gambar 1.1 Diagram Model Waterfall
1.6
Sistematika Penulisan
Sistematika penulisan penelitian ini disusun untuk memberikan gambaran
umum mengenai penelitian yang dikerjakan. Sistematika penulisan dalam
penelitian ini adalah sebagai berikut:
BAB 1 PENDAHULUAN
Bab 1 akan membahas tentang latar belakang permasalahan, merumuskan
inti permasalahan yang dihadapi, mencari solusi atas masalah tersebut,
mengidentifikasi masalah tersebut, menentukan maksud dan tujuan, kegunaan
penelitian, pembatasan masalah, metodologi penelitian, dan sistematika penulisan.
BAB 2 LANDASAN TEORI
Bab 2 menguraikan bahan-bahan kajian, konsep dasar, dan teori dari para
5
berguna dari penelitian-penelitian dan sintesis serupa yang pernah dikerjakan
sebelumnya dan menggunakannya sebagai acuan pemecahan masalah pada
penelitian ini.
BAB 3 ANALISIS DAN PERANCANGAN SISTEM
Bab 3 menguraikan hasil analisis dari objek penelitian untuk mengetahui
hal atau masalah apa yang timbul dan mencoba memecahkan masalah tersebut
dengan mengaplikasikan perangkat-perangkat dan pemodelan yang digunakan.
BAB 4 IMPLEMENTASI DAN PENGUJIAN SISTEM
Bab 4 menguraikan tentang perancangan solusi beserta implementasinya
dari masalah-masalah yang telah dianalisis. Pada bagian ini juga akan ditentukan
bagaimana sistem dirancang, di bangun, diuji dan disesuaikan dengan hasil
penelitian.
BAB 5 KESIMPULAN DAN SARAN
Bab 5 berisi kesimpulan dan saran yang merupakan jawaban yang melatar
belakangi masalah pada Bab 1, dan saran untuk perbaikan dan menindaklanjuti
hasil penelitian yang nantinya akan berguna bagi pengembang perangkat lunak ini
7
BAB 2
TINJAUAN PUSTAKA
2.1
Struktur Analisis dan Desain
Struktur analisis dan desain adalah sebuah metodologi yang di gunakan
pada rekayasa perangkat lunak untuk mendeskripsikan sistem kearah fungsional.
Pendekatan ini memecahkan masalah-masalah dalam aktifitas bisnis menjadi
bagian-bagian kecil yang dapat disatukan kembali menjadi satu kesatuan yang utuh
untuk memecahkan masalah [3].
Tools
yang dapat digunakan pada pendekatan analisis pengembangan sistem
secara terstruktur adalah:
1.
ERD (
Entity Relationship Diagram
) adalah satu model jaringan yang
menggunakan susunan data yang disimpan dalam sistem. ERD merupakan
model jaringan data yang menekankan pada struktur dan hubungan antar data
[4].
2.
Diagram Konteks adalah diagram yang menggambarkan sebuah sistem secara
menyeluruh yang selanjutnya akan lebih didetailkan oleh DFD. Konteks
diagram juga biasa disebut sebagai DFD level 0.
3.
Data Flow Diagram atau biasa di singkat DFD merupakan serangkaian diagram
yang menggambarkan kegiatan-kegiatan yang ada dalam satu sistem. Teknik
pembangunan DFD dimulai dengan menggambarkan sistem secara global dan
dilanjutkan dengan analisis masing-masing bagian. Pada awalnya digambarkan
konteks diagram yang menggambarkan sebuah sistem secara menyeluruh yang
akan diinvestigasi. Konteks diagram tersebut dapat dikatakan sebagai DFD
level 0. Analisis sistem yang lebih detail selanjutnya dapat dilakukan dengan
menggambarkan DFD level 1,2 dan seterusnya.
4.
Spesifikasi Proses merupakan tabel yang berisi keterangan deskripsi dari
semua proses yang terdapat di DFD. Logika proses harus dituliskan secara jelas
8
5.
Kamus Data (
Data Dictionary
) merupakan fakta tentang data dan
kebutuhan-kebutuhan informasi dari sistem informasi. Dengan menggunakan
data
dictionary
, analis sistem dapat mendefinisikan data yang mengalir dalam
sistem dengan lengkap [5].
2.2
Web Service
Web Service adalah sekumpulan
application logic
beserta objek-objek dan
metode-metode yang dimilikinya yang terletak di satu server yang terhubung ke
internet [6]. Tujuan dari teknologi ini adalah untuk memudahkan beberapa aplikasi
atau komponennya untuk saling berhubungan dengan aplikasi lain dalam sebuah
organisasi maupun diluar organisasi menggunakan standar yang tidak terikat
platform (
platform-neutral
) dan tidak terikat akan bahasa pemrograman yang
digunakan (
language-neutral
). Hal tersebut dapat terjadi karena penggunaan XML
standar yang didukung oleh banyak perusahaan besar di dunia, yang digunakan
untuk bertukar data. Selain XML, terdapat pula format pertukaran data lain yaitu
JSON.
2.3
JSON
JSON (
JavaScript Object Notation
) adalah format pertukaran data yang
ringan, mudah dibaca dan ditulis oleh manusia, serta mudah diterjemahkan dan
dibuat (
generate
) oleh komputer [7]. Format ini dibuat berdasarkan bagian dari
Bahasa Pemrograman JavaScript, Standar ECMA-262 Edisi ke-3
–
Desember 1999.
JSON merupakan format teks yang tidak bergantung pada bahasa pemrograman
apapun karena menggunakan gaya bahasa yang umum digunakan oleh
programmer
keluarga C termasuk C, C++, C#, Java, JavaScript, Perl, Python dll. Oleh karena
sifat-sifat tersebut, menjadikan JSON ideal sebagai bahasa pertukaran-data. JSON
terbuat dari dua struktur [8]:
1.
Kumpulan pasangan nama/nilai. Pada beberapa bahasa, hal ini dinyatakan
9
2.
Daftar nilai terurutkan (
an ordered list of values
). Pada kebanyakan bahasa,
hal ini dinyatakan sebagai larik (
array
), vektor (
vector
), daftar (
list
), atau
urutan (
sequence
).
Struktur-stuktur data ini disebut sebagai struktur data universal. Pada
dasarnya, semua bahasa pemrograman moderen mendukung struktur data ini dalam
bentuk yang sama maupun berlainan. Hal ini pantas disebut demikian karena format
data mudah dipertukarkan dengan bahasa-bahasa pemrograman yang juga
berdasarkan pada struktur data ini. JSON menggunakan bentuk sebagai berikut:
a.
Objek
Objek adalah sepasang nama/nilai yang tidak terurutkan. Objek dimulai
dengan { (kurung kurawal buka) dan diakhiri dengan } (kurung kurawal tutup).
Setiap nama diikuti dengan : (titik dua) dan setiap pasangan nama/nilai
dipisahkan oleh , (koma).
[image:9.595.214.479.597.664.2]Gambar 2.1 Objek JSON
b.
Larik
Larik adalah kumpulan nilai yang terurutkan. Larik dimulai dengan [ (kurung
siku buka) dan diakhiri dengan ] (kurung siku tutup). Setiap nilai dipisahkan
oleh , (koma).
10
c.
Nilai
Nilai (
value
) dapat berupa sebuah string dalam tanda kutip ganda, atau angka,
atau
true
atau
false
atau
null
, atau sebuah objek atau sebuah larik.
Struktur-struktur tersebut dapat disusun bertingkat.
[image:10.595.170.440.224.361.2]Gambar 2.3 Nilai JSON
d.
String
String
adalah kumpulan dari nol atau lebih karakter
Unicode
, yang dibungkus
dengan tanda kutip ganda. Di dalam
string
dapat digunakan
backslash
escapes
“
\
” untuk mem
bentuk karakter khusus. Sebuah karakter mewakili karakter
tunggal pada
string
.
String
sangat mirip dengan
string
C atau Java.
[image:10.595.175.449.511.680.2]
11
e.
Angka
Angka adalah sangat mirip dengan angka di C atau Java, kecuali format oktal
dan heksadesimal tidak digunakan.
[image:11.595.198.476.180.312.2]Gambar 2.5 String JSON
2.4
Kriptografi
Kriptografi didefinisikan sebagai ilmu dan pelajaran untuk tulisan rahasia
dengan pertimbangan bahwa komunikasi dan data dapat dikodekan untuk
mencegah dari mata-mata atau orang lain yang ingin mengetahui isinya, dengan
menggunakan kode-kode dan aturan-aturan tertentu dan metode lainnya sehingga
hanya orang yang berhak yang dapat mengetahui isi pesan sebenarnya. Kriptografi
memiliki dua jenis cara dalam melakukan enkripsi dan dekripsi yaitu
symmetric
dan
asymmetric
. Algoritma
symmetric
disebut dengan algoritma klasik, karena
memakai kunci yang sama untuk kegiatan enkripsi dan dekripsinya. Sedangkan
algoritma
asymmetric
sering juga disebut dengan algoritma kunci publik, dengan
arti kata kunci yang digunakan untuk melakukan enkripsi dan dekripsinya berbeda
[9].
Pada penelitian ini jenis algoritma kriptografi yang digunakan adalah
algoritma kriptografi simetrik dengan algoritma yang digunakan adalah AES
(
Advance Encryption Standard
). Algoritma AES sendiri memiliki tiga jenis dengan
panjang kunci yang berbeda, diantaranya AES-128, AES-192, dan AES-256 [10].
12
Gambar 2.6 Kriptografi pada Algoritma AES
2.5
Object Relational Mapping
Object Relational Mapping
(ORM) adalah suatu teknik pemrograman yang
digunakan untuk menghubungkan kode objek dengan database relasional. Kode
objek ditulis dalam bahasa berorientasi objek pemrograman (OOP) seperti Java atau
C#. Konsep ORM adalah melakukan pemetaan dari tabel menjadi objek. Kolom
kolom yang ada pada tabel nantinya akan menjadi variabel-variabel dalam objek
tersebut. Satu objek mewakili satu baris. Karena merupakan objek, untuk
mengakses beberapa baris sekaligus dapat disamakan dengan mengakses array dari
objek tersebut. ORM memiliki kemampuan untuk menciptakan objek database
virtual, yaitu suatu model database yang direpresentasikan ke dalam sebuah objek
pada bahasa pemrograman OOP. Adapun kelebihan yang dimiliki oleh ORM adalah
mempercepat pengembangan program. Contohnya yaitu mengurangi perulangan
kode query, dan memudahkan pemakaian karena tabel yang ada sudah tersusun
dalam bentuk objek. Singkatnya ORM ini adalah sebuah konsep untuk
menggabungkan metode pemrograman database dengan konsep Object Oriented
13
2.6
Pengujian
Black Box
Metode pengujian
blackbox
berfokus pada kebutuhan fungsional pada
software
, berdasarkan pada spesifikasi kebutuhan
software
. Pengujian dengan
menggunakan metode
blackbox
berusaha untuk menemukan kesalahan dalam
beberapa kategori, diantaranya:
1.
Fungsi-fungsi yang salah atau hilang
2.
Kesalahan interface
3.
Kesalahan dalam struktur data atau akses database eksternal
4.
Kesalahan performa
5.
kesalahan inisialisasi dan terminasi
Blackbox memiliki banyak teknik pengujian diantaranya
Equivalence
Partitioning, Boundary Value Analysis/Limit Testing, Comparison Testing, Sample
Testing, Robustness Testing, Behavior Testing, Requirement Testing, Performance
Testing, Endurance Testing, Cause-Effect Relationship Testing
. Salah satu teknik
yang akan di bahas adalah
Equivalence Partitioning
.
Equivalence Partitioning
merupakan metode black box testing yang
membagi domain masukan dari suatu program menjadi beberapa kelas data dari
119
BAB 5
KESIMPULAN DAN SARAN
5.1
Kesimpulan
Berdasarkan hasil pengembangan dan pengujian yang telah dilakukan
terhadap
backend
pada perangkat lunak solidare, maka diperoleh kesimpulan
sebagai berikut:
1.
Database
yang telah dikembangkan sudah dapat mendukung sistem yang ada
pada perangkat lunak solidare.
2.
Web service
yang telah di bangun sudah lebih aman dengan telah
diimplementasikannya algoritma kriptografi AES-128 dan
web service
yang
telah di bangun sudah dapat mendukung sistem yang ada pada perangkat lunak
solidare.
3.
Menu konfirmasi donasi dan rapot anak asuh sudah dikembangkan dengan
melakukan perubahan UI (
user interface
) dan penambahan fungsional. Menu
lembaga amal, donatur aktif dan rekomendasi anak asuh sudah ditambahkan
pada website solidare. Semua menu yang sudah dikembangkan dan
ditambahkan sudah dapat mendukung sistem yang ada pada perangkat lunak
solidare dan telah berjalan sesuai dengan yang diharapkan.
5.2
Saran
Saran untuk pengembangan selanjutnya dari
backend
pada perangkat lunak
solidare ini agar dapat menjadi lebih baik lagi adalah sebagai berikut:
1.
Meningkatkan performansi pada website solidare dengan memperhatikan
resource
agar dapat lebih optimal dan lebih cepat pada saat pengaksesannya.
2.
Mengembangkan
security
pada website admin solidare agar menjadi lebih
Boby Indra Pratama
Address
: Jl. Sekeloa Selatan No 16 RT 03 RW 15
Kelurahan Lebak Gede Kecamatan
Coblong Bandung 40132
Phone
: +6285263910111
: boby.indr@gmail.com
Personal Information
Place & D.O.B
: Pangkalan, August 01
st1993
Marital Status
: Single
Religion
: Islam
Languages Known
: Minang, Indonesian, English
Formal Education
Indonesia Computer University
Majoring Informatics Engineering
2011
–
2015
SMAN 1 Akabiluru
2008
–
2011
SMPN 4 Payakumbuh
2005
–
2008
SDN 02 Akabiluru
1998
–
2005
TK Tunas Harapan Piladang
1996
–
1998
Organization Experiences
Coordinator Research and Business Analyst CodeLabs Unikom
2014
–
2015
HMIF
2012
–
2014
Secretary of OSIS SMAN 1 Kec. Akabiluru
2008
–
2010
MPK of SMPN 4 Payakumbuh
2005
–
2006
Professional Experiences
Present
-
Freelancer Web Developer
-
Freelancer Android Developer
-
Freelancer iOS Developer
Mart 2014
–
Present, member of Unikom CodeLabs
Projects Experience
DESKTOP APPLICATIONS
Codelabs Smart Apps using C#
Aplikasi Pengelolaan Data Pasien using C#
Aplikasi Game Edukasi Typing Speed using C#
Program Perhitungan integral satu dan integral ganda using Matlab
Aplikasi Pengelolaan data Inventaris Rumah Sakit using C#
Aplikasi Reservasi Hotel using C#
WEB APPLICATION
Sistem Informasi Inventory Control
Crimezone
Solidare (Bantu Anak Asuh)
Web News : oNews
Personal Website
MOBILE APPLICATION
Unikom Apps using Java Android
Bantu Anak Asuh Apps using Java Android
Server Autoreload Gratika (SAG) using Java Android
Skills
Operating System
: Microsoft Windows XP
Microsoft Windows 7/8/10
Linux Ubuntu 10
Mac OS X 10.9/10.10
Integrated Development Environment
: Adobe DreamWeaver CS5
Adobe Photoshop CS5
Adobe Premiere CS5
Adobe Premiere 6
Adobe Audition CS5.5
Corel Draw X6 (Beginer)
Corel Photo-Paint X6 (Beginer)
Corel Ulead Studio X4
Eclipse Juno
Microsoft Visual Studio 2013
Microsoft Office 2003/2007/2010/2013
Matlab 2010/2012
Text Editor
: Notepad++
Notepad
Ultra Edit
Sublime Text
Programming Language
: HTML
CSS
Javascript
PHP
Java
Java Android
C / C++ / C#
Swift (iOS)
Matlab
Pascal
Achievement
2011
Film Documenter Contest Province
Sumatera Barat
2
ndWinner
2014
INNAICTA 2014
Nominator/Finalist Category Digital
Interactive Media
2014
Motekar UNPAD 2014
Favorite Winner
2015
Microsoft Imagine Cup Indonesia
2015
National Winner Category World
Citizenship
2015
Microsoft Imagine Cup World Wide
2015
Semifinalist World Wide Category World
Citizenship
2015
Microsoft Imagine Cup World Wide
2015 in Seattle, Washington, U.S.A
PENGEMBANGAN BACKEND PADA
PERANGKAT LUNAK SOLIDARE
SKRIPSI
Diajukan untuk Menempuh Ujian Akhir Sarjana
BOBY INDRA PRATAMA
10111548
PROGRAM STUDI TEKNIK INFORMATIKA
FAKULTAS TEKNIK DAN ILMU KOMPUTER
v
DAFTAR ISI
ABSTRAK ... i
ABSTRACT
... ii
KATA PENGANTAR ... iii
DAFTAR ISI ... v
DAFTAR GAMBAR ... viii
DAFTAR TABEL ... xi
DAFTAR SIMBOL ... xv
DAFTAR LAMPIRAN ... xvii
BAB 1 PENDAHULUAN ... 1
1.1
Latar Belakang Masalah ... 1
1.2
Perumusan Masalah ... 2
1.3
Maksud dan Tujuan ... 2
1.4
Batasan Masalah ... 2
1.5
Metodologi Penelitian ... 2
1.5.1
Metode Pengumpulan Data ... 3
1.5.2
Metode Pembangunan Perangkat Lunak ... 3
1.6
Sistematika Penulisan ... 4
BAB 2 TINJAUAN PUSTAKA ... 7
2.1
Structure and Analysis ... 7
2.2
Web Service ... 8
2.3
JSON ... 8
2.4
Kriptografi ... 11
vi
2.6
Pengujian
Black Box
... 13
BAB 3 ANALISIS DAN PERANCANGAN SISTEM ... 15
3.1
Analisis Sistem ... 15
3.1.1
Analisis Masalah ... 15
3.1.2
Analisis Arsitekur Sistem ... 16
3.1.3
Analisis Algoritma Kriptografi ... 17
3.1.4
Spesifikasi Kebutuhan Perangkat Lunak ... 37
3.1.5
Analisis Kebutuhan Non Fungsional ... 38
3.1.5.1 Analisis Kebutuhan Perangkat Lunak ... 39
3.1.5.2 Analisis Kebutuhan Perangkat Keras ... 40
3.1.5.3 Analisis Kebutuhan Perangkat Pikir ... 41
3.1.6
Analisis Data ... 42
3.1.7
Analisis Kebutuhan Fungsional ... 45
3.2
Perancangan Sistem ... 72
3.2.1
Perancangan Data ... 72
3.2.2
Perancangan Web Service ... 78
3.2.3
Perancangan Arsitektural Menu ... 81
3.2.4
Perancangan Antarmuka ... 83
3.2.5
Perancangan Pesan ... 95
3.2.6
Jaringan Semantik ... 97
BAB 4 IMPLEMENTASI DAN PENGUJIAN SISTEM ... 99
4.1
Implementasi Sistem ... 99
4.1.1
Lingkungan Implementasi ... 99
4.1.2
Implementasi Data ... 100
vii
4.2
Pengujian Sistem ... 109
4.2.1
Rencana Pengujian ... 109
4.2.2
Skenario Pengujian... 109
4.2.3
Hasil Pengujian ... 110
4.2.4
Evaluasi Pengujian ... 117
BAB 5 KESIMPULAN DAN SARAN ... 119
5.1
Kesimpulan ... 119
5.2
Saran ... 119
120
DAFTAR PUSTAKA
[1] UNESCO INSTITUTE FOR STATISTICS, Fixing The Broken Promise Of
Education For All, UNICEF, 2014.
[2] I. Sommerville, Software Engineering, Eight Edition penyunt., Addison
Wesley, 2007.
[3] H. J. R. Gary Shelly, Systems Analysis and Design, Boston: Course
technology cengange learning, 2010.
[4] H. Fatta, Rekayasa Sistem Pengenalan Wajah, Yogyakarta: Andi, 2009.
[5] T. H. P. H. Marimin, Sistem Infromasi Manajemen : Sumber Daya Manusia,
Bogor: Grasindo, 2006.
[6] J. Simarmata, Rekayasa Web, Yogyakarta: ANDI, 2010.
[7]
j. org, “json org,” [
Online]. Available: http://json.org/json-id. [Diakses 25
April 2014].
[8]
C. Janssen, “Standart Object Modeling Language,” [Online]. Available:
http://www.techopedia.com/definition/24200/object-relational-mapping--orm. [Diakses 26 5 2015].
[9] B. Schneier, Applied Cryptography, India: Wiley, 2007.
[10] W. Stalling, Cryptography and Network Security Principles and Practice,
Pearson, 2014.
Jurnal Ilmiah Komputer dan Informatika (KOMPUTA)
Edisi. .. Volume. .., Bulan 20.. ISSN : 2089-9033
PENGEMBANGAN BACKEND PADA
PERANGKAT LUNAK SOLIDARE
Adam Mukharil Bachtiar
1, Boby Indra Pratama
21
Teknik Informatika
–
Universitas Komputer Indonesia
Jl. Dipatiukur 112-114 Bandung
2
Teknik Informatika – Universitas Komputer Indonesia
Jl. Dipatiukur 112-114 Bandung
E-mail : adammb@outlook.com
1, boby.indr@gmail.com
2ABSTRAK
Solidare merupakan aplikasi yang bertujuan untuk membantu anak-anak putus sekolah yang sebelumnya dikhususkan untuk komunitas sosial yang bernama Gerakan Bantu Seribu Anak Asuh (GBSA). Laporan tahunan dari Unesco Institute of Statistics (UIS) pada Juni 2013 menunjukkan bahwa terdapat 126 juta anak diseluruh dunia mengalami putus sekolah dan 44,4 juta diantaranya hidup dalam kemiskinan. Berdasarkan data dari laporan tersebut, solidare yang sebelumnya hanya dikhususkan pada komunitas GBSA saja, berubah konsep menjadi portal donasi secara global yang dapat bekerja sama dengan lembaga amal di dunia. Namun seiringan dengan perubahan konsep tersebut, sistem backend yang ada pada aplikasi solidare saat ini tidak dapat mendukung sistem dengan konsep baru tersebut. Selain itu tidak terdapatnya keamaan pada web service solidare yang sedang berjalan saat ini.
Oleh karena itu, solusi yang diusulkan adalah dengan mengembangkan backend pada perangkat lunak solidare agar dapat menunjang sistem dengan perubahan konsep tersebut serta membangun web service yang lebih aman pada perangkat lunak solidare. Metodologi penelitian yang digunakan adalah metode penelitian terapan. Pengembangan yang dilakukan pada backend meliputi database, web service dan website admin. Pada web service dilakukan penerapan algoritma kriptografi AES (Advance Encryption Standard)-128 dan pada website admin dilakukan pengembangan pada menu konfirmasi donasi dan rapot anak asuh, serta penambahan menu baru berupa menu lembaga amal, donartur aktif dan rekomendasi anak asuh.
Setelah dilakukan pengembangan dan pengujian dengan metode black box dapat disimpulkan bahwa sistem backend yang dikembangkan dari sisi database, web service dan website admin telah dapat mendukung sistem yang ada pada perangkat lunak solidare dengan konsep barunya yaitu sebagai portal donasi, serta web service yang telah di bangun sudah lebih aman
dengan diterapkannya algoritma kriptografi AES-128 ke dalam web service yang di bangun.
Kata kunci : Solidare, donasi, web service,
kriptografi, Advance Encryption Standard (AES)-128.
1.
PENDAHULUAN
Pada bagian ini akan dipaparkan mengenai latar belakang masalah, maksud dan tujuan, serta landasan teori.
1.1 Latar Belakang Masalah
Solidare merupakan sebuah perangkat lunak yang bertujuan untuk membantu anak-anak yang putus sekolah maupun terancam putus sekolah. Perangkat lunak solidare sebelumnya bernama bantu anak asuh yang dikhususkan untuk sebuah komunitas yang bernama Gerakan Bantu Seribu Anak Asuh (GBSA).
Laporan tahunan dari Unesco Institute of Statistics (UIS) pada Juni 2013 menunjukkan bahwa terdapat 126 juta anak yang tersebar di seluruh dunia mengalami putus sekolah dan 44,4 juta diantaranya hidup dalam kemiskinan [1]. Berdasarkan data dari laporan tersebut, aplikasi solidare yang sebelumnya dikhususkan untuk komunitas GBSA berubah konsep menjadi aplikasi portal donasi yang bertujuan untuk membantu anak-anak putus sekolah di dunia. Dengan demikian aplikasi solidare ini tidak lagi hanya dikhususkan untuk komunitas GBSA saja, melainkan dapat bekerja sama dengan lembaga-lembaga amal yang ada di dunia.
Jurnal Ilmiah Komputer dan Informatika (KOMPUTA)
Edisi. .. Volume. .., Bulan 20.. ISSN : 2089-9033
backend aplikasi solidare agar dapat menunjang aplikasi solidare dengan perubahan konsep tersebut.
Berdasarkan pemamaparan permasalahan tersebut, didapatkan suatu solusi yaitu dengan mengembangkan backend pada aplikasi solidare dengan melakukan pengembangan pada database dan website serta membangun web service yang lebih aman dan dapat menunjang perangkat lunak solidare dengan perubahan konsep tersebut.
1.2 Maksud dan Tujuan
Maksud dari penelitian ini adalah mengembangkan backend pada perangkat lunak solidare. Adapun tujuan dari penelitian ini adalah sebagai berikut:
1. Mengembangkan database pada perangkat lunak solidare agar dapat mendukung sistem yang ada pada aplikasi solidare.
2. Membangun web service baru yang lebih aman dan dapat menunjang sistem yang ada pada aplikasi solidare.
3. Mengembangkan menu konfirmasi donasi dan rapot anak asuh serta menambahkan menu lembaga amal, donatur aktif dan rekomendasi anak asuh pada website admin solidare agar dapat mendukung sistem pada aplikasi solidare.
1.3 Web Service
Web Service adalah sekumpulan application logic beserta objek-objek dan metode-metode yang dimilikinya yang terletak di satu server yang terhubung ke internet [2]. Tujuan dari teknologi ini adalah untuk memudahkan beberapa aplikasi atau komponennya untuk saling berhubungan dengan aplikasi lain dalam sebuah organisasi maupun diluar organisasi menggunakan standar yang tidak terikat platform (platform-neutral) dan tidak terikat akan bahasa pemrograman yang digunakan (language-neutral). Hal tersebut dapat terjadi karena penggunaan XML standar yang didukung oleh banyak perusahaan besar di dunia, yang digunakan untuk bertukar data. Selain XML, terdapat pula format pertukaran data lain yaitu JSON.
1.4 JSON
JSON (JavaScript Object Notation) adalah format pertukaran data yang ringan, mudah dibaca dan ditulis oleh manusia, serta mudah diterjemahkan dan dibuat (generate) oleh komputer. Format ini dibuat berdasarkan bagian dari Bahasa Pemrograman JavaScript, Standar ECMA-262 Edisi ke-3 – Desember 1999. JSON merupakan format teks yang tidak bergantung pada bahasa pemrograman apapun karena menggunakan gaya bahasa yang umum digunakan oleh programmer keluarga C termasuk C, C++, C#, Java, JavaScript, Perl, Python dll. Oleh karena sifat-sifat tersebut, menjadikan JSON ideal sebagai bahasa pertukaran-data [3].
1.5 Kriptografi
Kriptografi didefinisikan sebagai ilmu dan pelajaran untuk tulisan rahasia dengan pertimbangan bahwa komunikasi dan data dapat dikodekan untuk mencegah dari mata-mata atau orang lain yang ingin mengetahui isinya, dengan menggunakan kode-kode dan aturan-aturan tertentu dan metode lainnya sehingga hanya orang yang berhak yang dapat mengetahui isi pesan sebenarnya. Kriptografi memiliki dua jenis cara dalam melakukan enkripsi dan dekripsi yaitu symmetric dan asymmetric. Algoritma symmetric disebut dengan algoritma klasik, karena memakai kunci yang sama untuk kegiatan enkripsi dan dekripsinya. Sedangkan algoritma asymmetric sering juga disebut dengan algoritma kunci publik, dengan arti kata kunci yang digunakan untuk melakukan enkripsi dan dekripsinya berbeda [4].
[image:25.595.312.526.399.579.2]Pada penelitian ini jenis algoritma kriptografi yang digunakan adalah algoritma kriptografi simetrik dengan algoritma yang digunakan adalah AES (Advance Encryption Standard). Algoritma AES sendiri memiliki tiga jenis dengan panjang kunci yang berbeda, diantaranya 128, AES-192, dan AES-256 [5]. Proses enkripsi dan dekripsi pada algoritma AES dapat dilihat pada Gambar 1.
Gambar 1 Kriptografi pada Algoritma AES
1.6 Pengujian Blackbox
Metode pengujian blackbox berfokus pada kebutuhan fungsional pada software, berdasarkan pada spesifikasi kebutuhan software. Pengujian dengan menggunakan metode blackbox berusaha untuk menemukan kesalahan dalam beberapa kategori, diantaranya:
1. Fungsi-fungsi yang salah atau hilang 2. Kesalahan interface
3. Kesalahan dalam struktur data atau akses database eksternal
4. Kesalahan performa
Jurnal Ilmiah Komputer dan Informatika (KOMPUTA)
Edisi. .. Volume. .., Bulan 20.. ISSN : 2089-9033
Blackbox memiliki banyak teknik pengujian diantaranya Equivalence Partitioning, Boundary Value Analysis/Limit Testing, Comparison Testing, Sample Testing, Robustness Testing, Behavior Testing, Requirement Testing, Performance Testing, Endurance Testing, Cause-Effect Relationship Testing. Salah satu teknik yang akan di bahas adalah Equivalence Partitioning.
Equivalence Partitioning merupakan metode black box testing yang membagi domain masukan dari suatu program menjadi beberapa kelas data dari kasus uji coba yang dihasilkan [6].
2.
ISI PENELITIAN
2.1 Analisis dan Perancangan Sistem
Berikut akan dipaparkan mengenai analisis dan perancangan dari sistem yang dikembangkan.
2.1.1 Analisis Masalah
Solidare merupakan perangkat lunak yang bertujuan untuk membantu anak-anak yang putus sekolah maupun terancam putus sekolah. Solidare sebelumnya hanya dikhususkan untuk sebuah komunitas gerakan seribu anak asuh (GBSA). Saat ini solidare berubah konsep menjadi lebih global, yaitu sebagai portal donasi yang dapat bekerja sama dengan lembaga-lembaga amal yang ada di dunia. Seiringan dengan perubahan konsep tersebut, terdapat masalah-masalah yang ada pada perangkat lunak solidare. Masalah-masalah tersebut diantaranya:
1. Database pada perangkat lunak solidare yang sedang berjalan saat ini belum optimal untuk mendukung sistem pada aplikasi solidare. 2. Web service yang sedang berjalan pada
perangkat lunak solidare saat ini tidak dapat menunjang sistem yang ada pada aplikasi solidare, serta tidak terdapatnya keamanan pada web service solidare saat ini.
3. Menu konfirmasi dan laporan yang ada pada website solidare yang sedang berjalan saat ini belum optimal untuk mendukung sistem solidare, serta perlunya penambahan menu pengelolaan lembaga amal, donatur aktif dan rekomendasi anak asuh pada website solidare agar dapat mendukung sistem pada aplikasi solidare sebagai aplikasi portal donasi yang lebih global.
2.1.2 Analisis Algoritma Kriptografi
Analisis algoritma kriptografi menjelaskan bagaimana algoritma kriptografi diimplementasikan kedalam sistem yang ada pada perangkat lunak solidare. Algoritma kriptografi yang digunakan dalam perangkat lunak ini adalah algoritma kriptografi AES (Advance Ecryption Standart) – 128. Di dalam algoritma kriptografi yang digunakan terdapat dua proses yaitu proses enkripsi dan proses dekripsi.
1. Enkripsi
Proses enkripsi teks yang diimplementasikan ke dalam sistem dapat dilihat pada Gambar 2.
Gambar 2 Flowchart Enkripsi Teks
Penjelasan mengenai proses enkripsi yang ada pada Gambar 2 adalah sebagai berikut:
1. Pengubahan teks menjadi notasi hexadecimal Proses ini merupakan standarisasi sebagai tahap awal sebelum teks dienkripsi oleh sistem dimana teks akan di konversi terlebih dahulu ke dalam bentuk notasi hexadecimal.
2. Pembentukan block-block array state dan key sepanjang 128 bit
Teks yang telah mengalami transformasi ke dalam bentuk hexadecimal selanjutnya akan dibentuk menjadi block-block sepanjang 128 bit dan dimasukkan ke dalam suatu array yang bernama array state.
Jurnal Ilmiah Komputer dan Informatika (KOMPUTA)
Edisi. .. Volume. .., Bulan 20.. ISSN : 2089-9033
panjang kunci 16 byte dengan perhitungan 128/8 = 16. Kunci tersebut akan ditransformasikan ke dalam notasi hexadecimal seperti teks pada tahap sebelumnya.
3. Pembentukan Add Round Key
Tahap ini merupakan state awal atau initial state proses XOR antara array state dengan key. Maksudnya adalah dengan meng-XOR kolom pertama pada array state dengan kolom pertama key hingga N-kali sepanjang teks tersebut habis dibentuk ke dalam array state.
4. Pembentukan Substitute Bytes
Proses ini bertujuan untuk memetakan atau menukar setiap byte dari array state dengan menggunakan tabel substitusi S-Box.
5. Pembentukan Shift Rows
Proses ini bertujuan untuk menggeser pada tiga baris terakhir pada array state. Baris yang bergeser adalah baris ke r=1 sebanyak 1 byte, baris ke r=2 sebanyak 2 byte¸ dan baris ke r=3 sebanyak 3 byte. 6. Pembentukan Mix Columns
Proses ini bertujuan untuk mengalikan setiap kolom dari array state dengan polinom a(x) mod (x4+1). Transformasi ini dinyatakan sebagai
perkalian matriks:
[
�′ �
�′ �
�
′�
�′ �
]
=
[
]
. [
� , �
� , �
� , �
� , �
]
7. Pembentukan Add Round key
Sebelum melakukan proses Add Round Key ini, maka selanjutnya adalah melakukan ekspansi kunci atau membentuk kunci baru untuk proses Add Round Key. Setelah mendapatkan kunci ekspansi, maka langkah selanjutnya adalah melakukan perhitungan Add Round Key.
8. Pembentukan Substitute Bytes
Proses ini akan memetakan kembali hasil dari Add Round Key dengan tabel S-Box.
9. Pembentukan Shift Rows
Proses Shift Rows ini kembali akan menggeser baris terakhir pada array state. r=1 akan bergeser 1 byte, r=2 akan bergeser 2 byte, dan r=3 akan bergeser 3 byte.
10.Pembentukan Add Round key
Proses Add Round Key ini adalah tahap terakhir atau putaran ke-10 dari proses enkripsi satu array state sepanjang 128 bit, maka selanjutnya adalah melakukan ekspansi kunci atau membentuk kunci baru untuk proses Add Round Key. Setelah kunci ekspansi didapatkan, maka selanjutnya adalah perhitungan Add Round Key.
Setelah proses enkripsi dilakukan, teks masih ada pada block array state. Maka oleh sistem akan ditransformasikan kembali untuk menjadi teks yang terenkripsi.

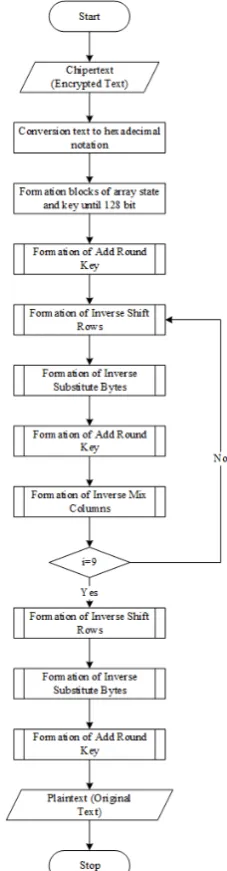

2. Dekripsi
Proses dekripsi teks yang diimplementasikan ke dalam sistem dapat dilihat pada Gambar 3.
Gambar 3 Flowchart Dekripsi Teks
Penjelasan mengenai proses dekripsi yang ada pada Gambar 3 adalah sebagai berikut:
1. Pengubahan teks menjadi notasi hexadecimal Teks yang akan didekripsi akan di konversi terlebih dahulu ke dalam bentuk notasi hexadecimal oleh sistem.
2. Pembentukan block-block array state dan key sepanjang 128 bit
Jurnal Ilmiah Komputer dan Informatika (KOMPUTA)
Edisi. .. Volume. .., Bulan 20.. ISSN : 2089-9033
3. Pembentukan Add Round Key
Setelah proses Add Round Key selesai, maka akan menghasilkan array state yang nilainya sama dengan proses Shift Rows. Artinya, proses ini bertujuan untuk mengembalikan nilai dengan cara XOR atau rollback.
4. Pembentukan Inverse Shift Rows
Proses ini bertujuan untuk meggeser kembali baris akhir pada array state ke posisi awal.
5. Pembentukan Inverse Subtitute Bytes
Proses Inverse Substitute Bytes akan memetakan kembali array state hasil dari proses Inverse Shift Rows dengan tabel S-Box.
6. Pembentukan Add Round Key
Proses Add Round Key ini akan mengembalikan nilai array state dengan cara melakukan proses XOR terhadap hasil Inverse Substitute Bytes dengan key yang telah di ekspansi sebelumnya.
7. Pembentukan Inverse Mix Columns
Proses ini bertujuan untuk mengembalikan hasil perkalian setiap kolom dari array state yang telah dilakukan pada proses mix column pada saat enkripsi.
8. Pembentukan Inverse Shift Rows
Proses Inverse Shift Rows akan kembali menggeser 1 byte pada baris akhir di array state. 9. Pembentukan Inverse Subtitute Bytes
Proses Inverse Substitute Bytes akan kembali memetakan setiap nilai array state dengan tabel S-Box untuk mengembalikan setiap nilai yang ada di dalam array state ke dalam kondisi awal sebelum masuk proses Add Round Key putaran pertama saat enkripsi.
10.Pembentukan Add Round Key
Proses Add Round Key ini adalah proses terakhir dari rangkaian langkah proses dekripsi dari teks. Tahap ini akan dilakukan proses XOR antara ekspansi key putaran pertama enkripsi ketika proses Add Round Key dengan hasil proses Inverse Substitute Bytes. Setelah proses Add Round Key tersebut selesai, maka data akan kembali pada kondisi awal sesuai dengan teks sebelum melalui proses enkripsi dilakukan. Namun teks tersebut harus di transformasikan terlebih dahulu karena hasil dari dekripsi ini masih dalam bentuk notasi hexadecimal. Sebelum ditransformasikan, notasi hexadecimal tersebut dibentuk kedalam blok-blok array state sebanyak 128bit sampai array state terakhir pada posisi ke-N. Setelah proses ini selesai, baru dilakukan transformasi oleh sistem untuk dikembalikan menjadi teks semula atau teks aslinya.
2.1.3 Analisis Data
[image:28.595.311.525.99.238.2]Analisis data yang menjadi acuan dalam pengembangan perangkat lunak ini adalah dokumen-dokumen yang berhubungan dengan perangkat lunak solidare serta objek-objek lain yang terkait. Entity relational diagram (ERD) dan kardinalitasnya dapat dilihat pada Gambar 4.
Gambar 4 ERD dan Kardinalitas
Konsep analisis data lain yang digunakan dalam penelitian ini adalah konsep Obejct Relational Mapping (ORM). Object relational mapping melakukan pemetaan terhadap tabel-tabel pada basis data relasional dengan suatu class entitas yang ada pada bahasa pemrograman berorientasi objek.
Pemetaan yang dilakukan ORM akan membutuhkan suatu jembatan sebagai media pertukaran datanya. Konsep pertukaran data yang digunakan pada penelitian ini berupa format data JSON yang dapat menghubungkan ORM dengan database fisik yang ada pada server. Struktur format data JSON yang digunakan pada penelitian ini terbagi menjadi tiga yaitu data objek, data array dan data null.
1. Data Objek
[image:28.595.309.526.476.568.2]Format data ketika data yang diterima dari server merupakan data tunggal atau berupa satu objek dapat dilihat pada Tabel 1.
Tabel 1 Struktur Data Objek Struktur Data Objek
{
“key” : “value”, “key” : “value”, “key” : “value” }
2. Data Array
Format data ketika data yang diterima dari server merupakan data array dapat dilihat pada Tabel 2.
Tabel 2 Struktur Data Array Struktur Data Array
{
“result” : “value”, “item” : [ {
“key” : “value”, “key” : “value”, “key” : “value” },
{
“key” : “value”, “key” : “value”, “key” : “value” }
[image:28.595.311.525.606.772.2]Jurnal Ilmiah Komputer dan Informatika (KOMPUTA)
Edisi. .. Volume. .., Bulan 20.. ISSN : 2089-9033
3. Data Null
Format data ketika data yang diterima dari server merupakan null dapat dilihat pada Tabel 3.
Tabel 3 Struktur Data Null Struktur Data Null
{
“result” : “value”, “message” : “value”, “status_code” : “value” }
2.1.4 Analisis Kebutuhan Fungsional
Berikut adalah Diagram konteks dari pengembangan perangkat lunak ini yang dapat dilihat padaGambar 5.
Gambar 5 Diagram Konteks
[image:29.595.305.530.280.434.2]Berikut adalah DFD level 1 dari pengembangan perangkat lunak ini yang dapat dilihat pada Gambar 6.
Gambar 6 DFD Level 1
2.2 Implementasi dan Pengujian Sistem
Berikut akan dipaparkan mengenai implementasi dan pengujian sistem dari perangkat lunak yang dikembangkan.
2.2.1 Lingkungan Implementasi
Lingkungan implementasi merupakan spesifikasi hardware dan software dimana sistem ini akan dipasang dan diakses. Berikut adalah lingkungan implementasinya:
1. Lingkungan Hardware
Berikut adalah spesifikasi hardware dalam pembangunan perangkat lunak ini.
Tabel 4 Lingkungan Hardware Pengembangan Perangkat Lunak
No Item Spesifikasi
1 Processor Intel(R) Core i7-2640M @2.80Ghz 2 Harddisk 750 GB
3 Memory 4 GB
4 VGA Intel HD Graphics 3000 5 Monitor 13.3 inch
6 Mouse Optical Logitech 7 Keyboard Qwerty Sony S Series 8 USB Port 3 buah
9 Koneksi Internet Ada
2. Lingkungan Software
Perangkat lunak yang digunakan dalam pembangunan perangkat lunak ini adalah:
a. Sistem Operasi Windows 8.1 Professional 64-bit.
b. Bahasa Pemrograman PHP. c. DBMS : MySql 5.6.14.
d. Web Browser : Google Chrome 43.0.2357.130 m dan Mozilla Firefox 38.5.
e. Code Editor menggunakan Sublime text. f. Web Server : XAMPP.
g. Pertukaran data yang dilakukan menggunakan JSON.
2.2.2 Implementasi Antarmuka
[image:29.595.70.286.424.716.2]Berikut adalah implementasi antarmuka dari website yang dikembangkan:
[image:29.595.314.526.599.692.2]Jurnal Ilmiah Komputer dan Informatika (KOMPUTA)
[image:30.595.310.526.77.313.2]Edisi. .. Volume. .., Bulan 20.. ISSN : 2089-9033
[image:30.595.70.287.82.245.2]Gambar 8 Detail Konfirmasi Donasi
[image:30.595.71.283.367.464.2]Gambar 9 Management Rapot Anak Asuh
Gambar 10 Management Lembaga Amal
Gambar 11 Detail Lembaga Amal
Gambar 12 Detail Rekomendasi
2.2.3 Pengujian
Pengujian sistem ini terdiri dari dua tahap yakni pengujian alpha dan pengujian beta. Metode yang digunakan dalam pengujian sistem ini adalah dengan menggunakan metode pengujian black box dimana pengujian ini berfokus pada persyaratan fungsional perangkat lunak.
1. Rencana Pengujian
Rencana pengujian yang akan dilakukan pada backend perangkat lunak solidare adalah pengujian fungsional dengan jenis pengujian black box.
2. Skenario Pengujian
[image:30.595.70.286.487.703.2]Skenario pengujian fungsional yang dilakukan adalah dengan menguji website solidare dengan skenario urutan pengujian yang dapat dilihat pada Tabel 5.
Tabel 5 Tabel Skenario Pengujian Website Admin Solidare
No Kelas Uji Poin Pengujian Jenis Pengujian
1 Pencarian data rapot anak asuh
Mengisi kata kunci pencarian
Equivalence Partitioning 2 Menambahkan
data rapot anak asuh Mengisi data rapot Equivalence Partitioning Validasi field rapot Equivalence Partitioning Menekan tombol save data Equivalence Partitioning 3 Pencarian data
lembaga amal
Mengisi kata kunci pencarian
Equivalence Partitioning 4 Menambahkan
data lembaga amal Mengisi data lembaga amal Equivalence Partitioning Validasi field lembaga amal Equivalence Partitioning Menekan tombol save data Equivalence Partitioning 5 Pencarian data
akun bank lembaga amal Mengisi kata kunci pencarian Equivalence Partitioning
[image:30.595.314.524.555.770.2]Jurnal Ilmiah Komputer dan Informatika (KOMPUTA)
Edisi. .. Volume. .., Bulan 20.. ISSN : 2089-9033
No Kelas Uji Poin Pengujian Jenis Pengujian
data akun bank lembaga amal bank lembaga amal Partitioning Validasi field akun bank lembaga amal Equivalence Partitioning Menekan tombol save data Equivalence Partitioning 7 Menambahkan
data program lembaga amal Mengisi data program lembaga amal Equivalence Partitioning Validasi field program lembaga amal Equivalence Partitioning Menekan tombol save data Equivalence Partitioning 8 Pencarian data
donatur aktif
Mengisi kata kunci pencarian
Equivalence Partitioning 9 Percarian data
rekomendasi anak asuh Mengisi kata kunci pencarian Equivalence Partitioning
10 Pencarian data validasi rekomendasi anak asuh Mengisi kata kunci pencarian Equivalence Partitioning
3. Evaluasi Pengujian
Berdasarkan hasil pengujian fungsional yang telah dilakukan maka dapat disimpulkan bahwa website yang telah dikembangkan sudah berjalan sesuai dengan yang diharapkan, baik itu dari segi validasi maupun proses penanganan kesalahan.
3.
PENUTUP
Kesimpulan dari pengembangan backend pada perangkat lunak solidare ini adalah:
1. Database yang telah dikembangkan sudah dapat mendukung sistem yang ada pada perangkat lunak solidare.
2. Web service yang telah di bangun sudah lebih aman dengan telah diimplementasikannya algoritma kriptografi AES-128 dan web service yang telah di bangun sudah dapat mendukung sistem yang ada pada perangkat lunak solidare. 3. Menu konfirmasi donasi dan rapot anak asuh
sudah dikembangkan dengan melakukan perubahan UI (user interface) dan penambahan fungsional. Menu lembaga amal, donatur aktif dan rekomendasi anak asuh sudah ditambahkan pada website solidare. Semua menu yang sudah dikembangkan dan ditambahkan sudah dapat mendukung sistem yang ada pada perangkat lunak solidare dan telah berjalan sesuai dengan yang diharapkan.
DAFTAR PUSTAKA
[1] UNESCO INSTITUTE FOR STATISTICS, Fixing The Broken Promise Of Education For All, UNICEF, 2014.
[2] J. Simarmata, Rekayasa Web, Yogyakarta: ANDI, 2010.
[3] j. org, “json org,” [Online]. Available: http://json.org/json-id. [Diakses 25 April 2014]. [4] B. Schneier, Applied Cryptography, India:
Wiley, 2007.
[5] W. Stalling, Cryptography and Network Security Principles and Practice, Pearson, 2014.
[6] M. E. Khan dan F. Khan, “A Comparative Study of White Box, Black Box and Grey Box Testing
Jurnal Ilmiah Komputer dan Informatika (KOMPUTA)
Edisi. .. Volume. .., Bulan 20.. ISSN : 2089-9033
DEVELOPMENT OF BACKEND
ON SOLIDARE SOFTWARE
Adam Mukharil Bachtiar
1, Boby Indra Pratama
21
Teknik Informatika
–
Universitas Komputer Indonesia
Jl. Dipatiukur 112-114 Bandung
2
Teknik Informatika – Universitas Komputer Indonesia
Jl. Dipatiukur 112-114 Bandung
E-mail : adammb@outlook.com
1, boby.indr@gmail.com
2ABSTRACT
Solidare is an application that aims to help children dropout of school, previously this aplication devoted to the social community called “Gerakan Bantu Seribu Anak Asuh (GBSA)”. The annual report of UNESCO Institute of Statistics (UIS) in June 2013 showed that there are 126 million children around the world are dropout of school and 44,4 milion of them live in poverty. Based on data from this report, solidare is previously only devote at GBSA community, turned the concept into a global donation portal that can work together with charities in the world. However based on change this concept, backed system at solidare aplication can not support with new concept. Beside that there is no security at web service solidare currently running.
Therefore, the proposed solution is to develop the software backend solidare to support the system with the concept of change and build a more secure web service at software solidare. The research methodology used is the method applied research. Development is done on the backend include databases, web services and admin website. On the web service performed cryptographic algorithm AES (Advanced Encryption Standard)-128 and the website admin to do development on donation confirmation menu and report foster children. And additional new menu such a charity,donors and recomendation foster children.
After the development and testing of the black box method can be concluded that the backend system developed from the database, web service and website administrators have been able to support the existing system software solidare with the new concept asa donation portal. And web service which had been built already safer with the implementation of a cryptographic algorithm AES-128 into a web service that is built.
Keywords : Solidare, donation, web service,
crypthography, Advance Encryption Standard (AES)-128.
1.
INTRODUCTION
In this section will explain about main of problem, goals and objectives, and the basic of theory.
1.1 Background Problem
Solidare is a software that aims to help children who are dropping out of school. Software solidare previously named ”bantu anak asuh” devoted to a community called “Gerakan Bantu Seribu Anak Asuh (GBSA)”.
The annual report of UNESCO Institute of Statistics (UIS) in June 2013 showed that there are 126 million children around the world are dropout of school and 44,4 milion of them live in poverty [1]. Based on data from this report, solidare turned the concept into a global donation portal that can work together with charities in the world. Therefore Solidare is not only reserved for GBSA, but it can work together with charities in the world. And backend at solidare aplication can not support the existing system software solidare. Another problem is web service is not secure, That is because web service can be accessed easily by everyone. Therefore, it is need for development at the backend application to support the application solidare solidare in the changes concept.
Based on that problem, obtained a backend solution is to develop the application solidare by the database and website development and build a more secure web service and can be support software solidare to change the concept.
1.2 Purpose and objectives
The intent of this research is to develop the software backend solidare. The purpose of this study are as below:
1. Develop a database on software solidare order to support the existing system on the application solidare.
Jurnal Ilmiah Komputer dan Informatika (KOMPUTA)
Edisi. .. Volume. .., Bulan 20.. ISSN : 2089-9033
3. Develop a confirmation menu donation and report foster children and adding charities menu,donors and recomendation foster children on the admin website solidare to support the system in solidare application.
1.3 Web Service
Web Service is a set of application logic, objects and methods of its located on one server connected to the Internet [2]. The purpose of this technology is to facilitate aplications or components to interact with another aplications within an organization and outside the organization using platform-neutral and language-neutral. This is because the use of the XML standard that is supported by many large companies in the world, which is used to exchange data. Beside XML, there are also other data exchange format that is JSON.
1.4 JSON
JSON (JavaScript Object Notation) is a lightweight data-interchange format. It is easy for humans to read and write It is easy for machines to parse and generate [3]. It is based on a subset of the JavaScript Programming Language, Standard ECMA-262 3rd Edition - December 1999. JSON is a text format that is completely language independent but uses conventions that are familiar to programmers of the C-family of languages, including C, C++, C#, Java, JavaScript, Perl, Python, and many others. These properties make JSON an ideal data-interchange language.
1.5 Cryptography
Cryptography is defined as the science and writing lessons for confidential consideration that communication and data can be encoded to prevent spies or others who want to know its contents, dengan menggunakan kode-kode using codes and certain rules and other methods so that only people who are entitled to be able to know the actual message content. Cryptography has two types of ways to perform encryption and decryption are symmetric and asymmetric. Algorithm symmetric called classical algorithms, because it uses the same key for encryption and decryption activities. whereas asymmetric algorithm often also called public key algorithm, meaning the keywords that are used to perform different encryption and decryption [4].
[image:33.595.312.528.76.269.2]In this research the type of cryptographic algorithm used is symmetric cryptographic algorithm with the algorithm used is AES (Advance Encryption Standard). AES algorithm itself has three types with different key lengths, including AES-128, AES-192 and AES-256 [5]. Encryption and decryption in AES algorithm can be seen in Figure 1.
Figure 1 Cryptography on AES Algorithm
1.6 Blackbox Testing
Blackbox testing methods focus on the functional needs of the software, based on software requirements specification. Tests using blackbox trying to find fault in several categories, including:
1. The functions are incorrect or missing 2. Errors interface
3. Errors in data structures or external database access
4. Errors performance
5. The initialization and termination errors Blackbox has a lot of testing techniques including Equivalence Partitioning, Boundary Value Analysis/Limit Testing, Comparison Testing, Sample Testing, Robustness Testing, Behavior Testing, Requirement Testing, Performance Testing, Endurance Testing, Cause-Effect Relationship Testing. One of the techniques that will be discussed is the Equivalence Partitioning. Equivalence Partitioning are black box testing method that divides the input domain of a program into several classes datadari generated test cases [5].
2.
Research Contents
2.1 Analysis and Design SystemThe following will be presented regarding the analysis and design of the system being developed. 2.1.1 Problem Analyze
Solidare is an application that aims to help children dropout of school, previously this aplication devoted to the social community called “Gerakan Bantu Seribu Anak Asuh (GBSA)”. solidare turned the concept into a global donation portal that can work together with charities in the world due to changes in the concept, there are problems on solidare software. these problems are:
Jurnal Ilmiah Komputer dan Informatika (KOMPUTA)
Edisi. .. Volume. .., Bulan 20.. ISSN : 2089-9033
2. Web service that is running on the software solidare not currently able to support the existing system on solidare applicationsand there are no security on web service solidare.
3. The menu confirmation and reports that exist on the website solidare current operation is not optimal to support the system solidare, as well as the need for the addition of menu management of charitable institutions, active donors and recommendations on the website solidare foster care in order to support the system in the application as an application portal solidare more global donation.
2.1.2 Cryptographic Algorithm Analysis
Analysis of cryptographic algorithms to explain how the cryptographic algorithm implemented into the existing system software solidare. Cryptographic algorithms used in this software is a cryptographic algorithm AES (Advanced Ecryption Standart) - 128. In the cryptographic algorithms used, there are two processes, processes of encryption and decryption process.
1. Encryption
Text encryption process that is implemented into the system can be seen in Figure 2.
Figure 2 Flowchart of Encryption Text
Explanation of the existing encryption process in Figure 2:
1. Changing the text into hexadecimal notation This Process is standardized as an initial stage before text is encrypted by system where the text will be converted first into hexadecimal notation. 2. Formation of the blocks array of state and along
the 128-bit key
The text that has been transformed into hexadecimal form will then be formed into the blocks along the 128-bit and put in an array called arraystate.
Jurnal Ilmiah Komputer dan Informatika (KOMPUTA)
Edisi. .. Volume. .., Bulan 20.. ISSN : 2089-9033
3. Formation Add Round Key
This stage is the initial state XOR process between the key state array. The point is to XOR the first column in an array of key state with the first column of up to N times throughout the text is discharged is formed into an array of state.
4. Formation SubstituteBytes
This process aims to map or swap each byte of the state array using the substitution table S-Box. 5. Formation Shift Rows
This process aims to shift the last three lines in an array of state. Shifting line is the line to r = 1 by 1 byte, row r = 2 by 2 bytes and lines to r = 3 by 3 bytes.
6. Formation Mix Columns
This process aims to multiply each column of the array of state with a polynomial a (x) mod (x4+1). This transformation is expressed as a matrix multiplication:
[
�′ �
�′ �
�
′�
�′ �
]
=
[
] . [
� , �
� , �
� , �
� , �
]
7. Formation Add Round key
Before performing this process Add Round Key, the next step is to expand the key or form a new key to the process of getting key Add Round Key.Setelah expansion, then the next step is to perform calculations Add Round Key.
8. Formation SubstituteBytes
This process will map the results back from Add Round Key to the table S-Box
.
9. Formation Shift Rows
Rows Shift process will once again shift the last line on the array of state. r = 1 will be shifted 1 byte, r = 2 will be shifted 2 bytes, and r = 3 will be shifted 3 bytes.
10.Formation Add Round key
Add Round Key process is the last stage or the 10th round of the encryption process an array of state along the 128 bit, then the next key is to expand or establish new key for the Add Round Key. After the expansion key is obtained, the next step is the calculation Add Round Key. After the encryption process is done, the text still exists on blockarray state. Then the system will be transformed back to be encrypted text.
2. Decryption
[image:35.595.358.472.88.525.2]Text decryption processes are implemented into the system can be seen in Figure 3.
Figure 3 Flowchart of Decryption Text
Explanation of existing decryption process in Figure 3 is as follows:
1. Changing the text into hexadecimal notation The text will be decrypted to be converted first into hexadecimal notation by the system.
2. The formation of the blocks array of state and along the 128-bit key
Of the process that has been carried out the previous stage, it will then be reshaped into blocks along the 128-bit and put into an array of state. Cipherkey used was the same with the encryption key when the text on the final lap encryption process.
3. Formation Add Round Key
Jurnal Ilmiah Komputer dan Informatika (KOMPUTA)
Edisi. .. Volume. .., Bulan 20.. ISSN : 2089-9033
4. Formation Inverse Shift Rows
This process aims to slide back end of the array state row to the starting position.
5. Formation Inverse Subtitute Bytes
Substitute Bytes Inverse process will be remapped array of state results from the Inverse Shift Rows with tables S-Box.
6. Formation Add Round Key
Add Round Key process will restore the value of the array state by conducting the process XOR the results of Inverse Substitute Bytes with a key that has been in previous expansions.
7. Formation Inverse Mix Columns
This process aims to restore the result of the multiplication of each column of the array state that has been done in the mix column at the time of encryption
.
8. Formation Inverse Shift Rows
Inverse Shift Rows process will again shifted one byte at the end of the line in an array of state. 9. Formation Inverse Subtitute Bytes
Substitute Bytes Inverse process will be re-charted every state array value with the S-Box table to return any value in the state array into the initial conditions before entering the Add Round Key first round when encryption.
10.Formation Add Round Key
Add Round Key process is the final process of a series of steps the decryption process of the text. This phase will be conducted between the expansion process XOR encryption key first round when the Add Round Key to the results of the Inverse Substitute Bytes. Add Round Key Once the
