PEMBANGKIT LISTRIK PIKOTERMAL MATAHARI,
KAJIAN AWAL
Aulia*, Darwison, Faisyal Razak, Eka Putra Waldi
Jurusan Teknik Elektro, Fakultas Teknik, Universitas Andalas*Corresponding author, e-mail : aulia@ft.unand.ac.id
Abstrak— Pembangkit listrik pikotermal matahari (PLTPM) merupakan konsep awal yang masih dalam tahap kajian. Pengujian dan perhitungan tegangan dan arus listrik dilakukan terhadap termoelektrik tunggal, sel termoelektrik terhubung seri dan sel termoeletrik terhubung paralel akibat kenaikan suhu pada sel-sel tersebut. Hasil memperlihatkan bahwa kenaikan suhu sebesar 71 oC menghasilkan tegangan keluaran 1
volt dan arus 0.1 Amper. Sesuai dengan kaedah hubungan seri dan paralel, hubungan seri mampu melipat gandakan tegangan keluaran dan hubungan paralel melipatkan gandakan arus keluaran untuk tambahan setiap satu keping sel termoelektrik.
Kata Kunci : pikotermal, sel termoelektrik, seri, paralel, kenaikan suhu
Abstract— A Picothermal solar power plant (PLTPM) is an original concept that is still under study. Testing and calculation of voltage and electrical current is carried on a single thermoelectric, thermoelectric cells connected in series and parallel connected thermoelectric cells due to rise in temperature in the cells. The results showed that the increase in temperature of 71 °C produces 1 volt output voltage and current of 0.1 amperes. In accordance with the principle of series and parallel connection, series connection is able to multiply the output voltage and the parallel connections double the current output for one additional thermoelectric cell chip
Keywords : Picothermal, thermoelectric cell and series, parallel, temperature
Copyright © 2017 JNTE. All rights reserved
1. PENDAHULUAN
Pembangkit skala pico (kapasitas 0.5-10 kW) sangat dikenal dipergunakan pada pembangkit listrik tenaga air dengan sebutan pikohidro. Ini disebabkan banyaknya tersedia sumber aliran air yang dapat dimanfaatkan dengan kapasitas pico yang bertebaran di banyak negara seperti Indonesia [1, 2], India dan Nigeria [3].
Berbeda dengan pikohidro, ketersediaan energi picotermal masih sangat terbatas dan belum ada pengembang ataupun penyedia jasa yang menawarkan pembangunanya ke masyarakat. Hal ini sangat kontras dengan ketersediaan energi termal matahari yang ada sepanjang tahun dengan jumlah yang melimpah. Kelangkaan pembangkit listrik termal matahari salah satunya disebabkan karena kurangnya perhatian perguruan tinggi dan lembaga riset untuk mengembangkan teknologi yang mendukungnya.
Untuk memanfaatkan energi panas matahari diperlukan suatu teknologi yang dapat memusatkan panas matahari ke satu titik
sehingga panas yang terkumpul mampu memanaskan kolektor. Untuk itu, secara umum ada empat jenis teknologi matahari yang dipakai yaitu teknologi tower, teknologi piring parabola, teknologi selimut silindar dan teknologi lensa cembung. Namun tujuan dari teknologi tersebut adalah sama, yaitu agar panas matahari dapat difokuskan seefisien mungkin untuk dijadikan energi listrik. Pada penelitian ini dikaji pemanfaatan energi panas matahari dengan menggunakan teknologi selimut silinder dan sel termoelektrik.
2. TINJAUAN PUSTAKA
2
Jurnal Nasional Teknik Elektro
Medan magnet ini yang menggerakkan jarumkompas[4-8].
Teknologi termoelektrik bekerja dengan mengkonversi energi panas menjadi energi listrik secara langsung (generator termoelektrik), atau sebaliknya dari listrik menghasilkan dingin (pendingin termoelektrik). Untuk menghasilkan listrik, material termoelektrik cukup diletakkan sedemikian rupa dalam rangkaian yang menghubungkan sumber panas dan dingin. Dari rangkaian itu akan dihasilkan sejumlah listrik sesuai dengan jenis bahan yang dipakai[4-10].
Sel termoelektrik secara umum ada dua jenis yaitu efek seebeck dan efek feltier. Efek seebeck ditemukan oleh fisikawan Jerman Thomas Johan Seebeck sewaktu melakukan ekperimen dengan menggunakan dua material logam yang berbeda yaitu tembaga dan besi. Kedua logam itu dirangkai menjadi sebuah sambungan dimana salah satu sisi logam dipanaskan dan satu sisi logam yang lainnya tetap dijaga pada suhu konstan sehingga arus akan mengalir pada rangkaian tersebut. Arus listrik yang mengalir akan mengindikasikan adanya beda potensial antara ujung-ujung kedua sambungan. Jarum kompas yang sebelumnya telah diletakkan diantara dua plat tersebut ternyata mengalami penyimpangan atau bergerak hal ini disebabkan adanya medan magnet yang dihasilkan dari proses induksi elektromagnetik yaitu medan magnet yang timbul karena adanya arus listrik pada logam [4-8, 11-13].
Pada tahun 1834 seorang fisikawan bernama Jean Charle Athanase Peltier, menyelidiki kembali ekperimen dari efek seebeck. Peltier menemukan kebalikan dari fenomena seebeck
yaitu ketika arus listrik mengalir pada suatu rangkaian dari material logam yang berbeda terjadi penyerapan panas pada sambungan kedua logam tersebut dan pelepasan panas pada sambungan yang lainya. Pelepasan panas dan penyerapan panas bersesuaian dengan arah arus listrik pada logam. Hal ini dikenal dengan efek peltier [4-8].
Gambar 1 memperlihatkan skematik struktur PLTE yang terdiri susunan elemen tipe-n dan tipe-p [14]. Panas mengalir dari satu sisi dan dibuang ke sisi yang lainya. Aliran panas akan menyebabkan terjadinya aliran panas pada elemen menyebabkan adanya pergerakan elektron pada elemen PLTE akibat ada beda tegangan yang melewati sambuangan termoelektrik. Besarnya tegangan yang
dihasilkan sebanding dengan gradien temperatur. Bahan semikonduktor yang digunakan adalah bahan semikonduktor ekstrinsik.
Gambar 1. Diagram aliran arus akibat beda suhu pada elemen PLTE
Energi yang dikeluarkan oleh sinar matahari sebenarnya hanya diterima oleh permukaan bumi sebesar 69 % dari total energi pancaran matahari. Suplai energi surya dari sinar matahari yang diterima oleh permukaan bumi sangat luas biasa, besarnya yaitu mencapai 3 X 1024 Joule pertahun. Jumlah energi tersebut setara dengan 10000 kali konsumsi energi di seluruh dunia saat ini [15]. Dengan kata lain, dengan menutupi 0,1 % saja permukaan bumi dengan efiseiensi 10 % sudah mampu untuk menutupi kebutuhan energi di seluruh dunia saat ini.
Energi matahari diperoleh dari cahaya panas yang merupakan komponen dari panas matahari. Energi ini bisa diubah menjadi energi listrik. Secara global, matahari menyediakan 10.000 kali energi bumi yang dapat di memanfaatkan siapapun secara gratis, dan merupakan salah satu sumber energi alternatif yang potensial untuk dikelola dan dikembangkan lebih lanjut, terutama bagi negara-negara tropis seperti Indonesia [16, 17].
Jurnal Nasional Teknik Elektro
3
fotosintesis, sehingga tumbuhan dapat tumbuhserta menghasilkan oksigen sebagai sumber pangan bagi hewan dan manusia.
Pembangkit listrik tenaga matahari adalah modal baru pembangkit listrik dengan sumber energi terbarukan. Salah satu jenis pembangkit listrik ini terdiri dari kaca-kaca besar atau panel yang akan menerima cahaya matahari dan memantulkanya untuk difokuskan ke satu titik. Panas yang terfokus kemudian digunakan untuk menghasilkan uap panas bertekanan yang akan dipakai untuk menjalankan turbin sehingga energi listrik dapat dihasilkan.
3. METODOLOGI
Gambar 2 memperlihatkan skematik reflektor dan kolektor pembangkit listrik tenaga picotermal matahari (PLTPM) yang akan dikembangkan yang terdiri dari reflektor dan konsentrator atau kolektor panas. Reflektor merupakan bagian yang penting dalam proses pengumpulan energi radiasi matahari yang berfungsi memantulkan radiasi panas matahari ke kolektor. Reflektor terbuat dari lembaran seng yang melengkung berbentuk kulit silinder dengan ukuran jari-jari tertentu. Bahan reflektor bisa terbuat dari dari cermin lengkung atau dari kayu atau aluiminium yang dilapisi dengan lapisan tipis aluminium (alummunium foil) agar hasil pantulan cahaya matahari lebih maksimal. Pada penelitian ini dimensi reflektor adalah sebesar 120 X 40 cm mengikuti panjang dari penerima panas matahari dengan total 40 cm meter.
Gambar 2. Rancangan reflektor termal matahari sepertiga kulit tabung
Kolektor adalah metal yang berbentuk silinder atau setengah silinder yang juga perfungsi sebagai penyangga konsutruksi PLTPM. Panas yang diterima dipergunakan untuk memanaskan salah satu permukaan dari elemen termoelektrik yang ditempelkan ke kolektor yang berfungsi sebagai generator PLTPM. Pada sisi bersuhu rendah dipasang balok aliran air agar tetap pada kondisi temperatur yang stabil lebih kurang 30 oC.
4. HASIL DAN PEMBAHASAN
Pada pembahasan berikut diperlihatkan beberapa hasil pengujian awal yang telah dilakukan. Pengujian dilakukan untuk melihat pengaruh perubahan suhu terhadap satu buah dan beberapa buah keping sel termoelektrik yang dipasang seri dan paralel.
Gambar 3 memperlihatkan perubahan besar arus dan tegangan akibat perubahan suhu dari sebuah sel termoelektrik. Arus dan tegangan naik secara linear seiring dengan meningkatnya kenaik suhu mulai dari 0 oC sampai 71 oC. Arus
listrik naik sebesar 0.1 mA dan tegangan naik sebesar 1 volt
Gambar 3. Pengaruh perubahan suhu terhadap besar aru dan tegangan terhadap satu keping sel termoelektrik
Gambar 4 memperlihatkan sel ternoelektrik yang terhubung seri. Tegangan maksimum terus meningkat seiring dengan bertambahnya jumlah sel termoelektrik dari 2-3 keping. Peningkatan tegangan mencapai 2 kali lipat dengan kenaikan suhu 700 C. Arus juga mengalami sedikit
kenaikan pada rangkaian terhubung seri.
0
4
Jurnal Nasional Teknik Elektro
(a)(b)
Gambar 4. Pengaruh perubahan suhu terhadap besar arus dan tegangan terhadap sel termoelektrik yang terhubung seri, (a). dua keping, (b). tiga keping
Gambar 5 memperlihatkan pengaruh perubahan suhu terhadap sel termoelektrik yang terhubung paralalel. Tegangan relative stabil pada nilai 1 Volt sedangkan nilai arus mengalami kenaikan dua kali lipat, dari 1 mA menjadi 2 mA untuk kenaikan suhu 71 oC.
(a)
(b)

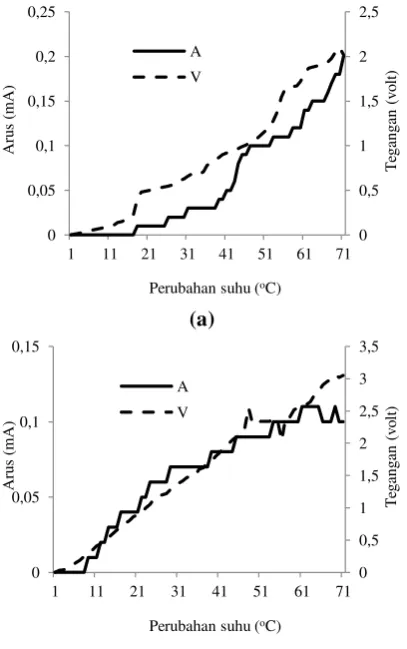

Gambar 5. Pengaruh perubahan suhu terhadap besar arus dan tegangan terhadap sel termoelektrik yang terhubung paralel, (a). dua keping, (b). tiga keping
UCAPAN TERIMA KASIH
Terima ditujukan kepada Fakutas Teknik Universitas Andalas yang telah membantu sebagian pendanaan penelitian ini dengan kontrak No. 02/UN.16.09.D/PL/2016.
5. KESIMPULAN
Penelitian awal pembangkit picotermal telah
dilaksanakan konsep yang dikaji
memperlihatkan bahwa PLTPM dapat dikembangkan di masa datang sebagai pembangkit listrik alternatif. Hasil pengujian terhadap sel termoelektrik yang dilengkapi dengan hasil perhitungan memperlihatkan bahwa rangkaian seri dan paralel sel termoelektrik mempengaruhi nilai arus dan tegangan keluaran. Kenaikan suhu 71 oC baru
menghasilkan tegangan 1 volt dan arus 0.1 A.
