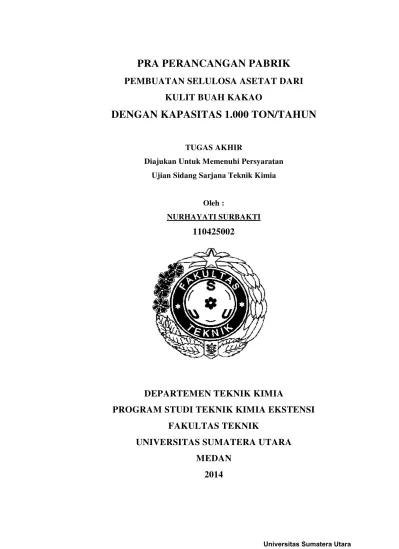

PRA PERANCANGAN PABRIK
PEMBUATAN SELULOSA ASETAT DARI
KULIT BUAH KAKAO
DENGAN KAPASITAS 1.000 TON/TAHUN
TUGAS AKHIR
Diajukan Untuk Memenuhi Persyaratan Ujian Sidang Sarjana Teknik Kimia
Oleh :
110425002
NURHAYATI SURBAKTI
DEPARTEMEN TEKNIK KIMIA
PROGRAM STUDI TEKNIK KIMIA EKSTENSI
FAKULTAS TEKNIK
UNIVERSITAS SUMATERA UTARA
MEDAN
LEMBAR PENGESAHAN
PRA RANCANGAN
PABRIK PEMBUATAN SELULOSA ASETAT DARI KULIT
BUAH KAKAO DENGAN KAPASITAS 1.000 TON/TAHUN
Oleh :
NIM : 110425002
NURHAYATI SURBAKTI
Telah Diperiksa / Disetujui, Dosen Pembimbing
NIP.19720612 200012 1 001 Dr.Eng.Rondang Tambun, ST.MT
Dosen penguji I
NIP.19720612 200012 1 001 Dr.Eng.Rondang Tambun, ST.MT
Dosen penguji II
NIP. 19611225 1989031 003 Prof.Ir.Mhd Turmuzi, MS
Dosen penguji III
Dr.Ir.M.Yusuf Ritongga, MTNIP. 19620819 198903 1
002
Koordinator Tugas Akhir
NIP. 19730408 199802 2 002 Mhd. Hendra S. Ginting, ST. MT
DEPARTEMEN TEKNIK KIMIA
FAKULTAS TEKNIK
UNIVERSITAS SUMATERA UTARA
MEDAN
KATA PENGANTAR
Puji dan syukur penulis ucapkan kehadirat Tuhan Yang Maha Esa atas rahmat dan anugerah-Nya sehingga penulis dapat menyelesaikan Tugas Akhir yang berjudul Pra Rancangan Pabrik Pembuatan Selulosa Asetat dari Kulit Buah KakaoKapasitas 1.000 Ton/Tahun. Tugas Akhir ini dikerjakan sebagai syarat untuk kelulusan dalam sidang sarjana.
Selama mengerjakanTugas akhir ini penulis begitu banyak mendapatkan bantuan dari berbagai pihak. Oleh karena itu, dalam kesempatan ini perkenankanlah penulis mengucapkan terima kasih kepada:
1. Bapak Dr. Eng. Rondang Tambun, ST, MT sebagai Dosen Pembimbing penulis yang telah membimbing dan memberikan masukan selama menyelesaikan tugas akhir ini.
2. BapakDr. Eng. Irvan, MT selaku Ketua Departemen Teknik Kimia. 3. Ibu Dr. Ir. Fatimah, MT selaku sekretaris Departemen Teknik Kimia
4. Dan yang paling istimewa Orang tua penulis yaitu Ayahanda Abdul Hamid Surbakti (Alm) dan ibunda Emilia Ginting, yang tidak pernah lupa memberikan motivasi, semangat dan doa kepada penulis.
5. Dan juga untuk keluarga Christian Hadi Ginting dan adik – adik ku terkasih Sri Ulina Surbakti dan Khairul Abidin Surbakti yang selalu mendoakan dan memberikan semangat.
6. Seluruh Dosen Pengajar Departemen Teknik Kimia, Fakultas Teknik,
Universitas Sumatera Utara yang telah memberikan ilmu kepada penulis selama menjalani studi.
7. Pegawai-pegawai Departemen Teknik Kimia, Fakultas Teknik, Universitas
Sumatera Utara
8. Sahabat – sahabat ku yang paling istimewa Rina, desta, bang rei, kk gita, putri, tinun, ika kalian luar biasa
9. Teman-teman stambuk ekstensi stambuk 2011 dan 2012. Terimakasih buat
kebersamaan dan semangatnya teman-teman.
11. Pihak-pihak yang telah membantu dalam penulisan tugas akhir ini yang tidak dapat penulis sebutkan namanya satu persatu.
Penulis menyadari bahwa Tugas Akhir ini masih terdapat banyak kekurangan dan ketidaksempurnaan. Oleh karena itu penulis sangat mengharapkan saran dan kritik yang sifatnya membangun demi kesempurnaan tulisan ini.
Medan, 2014
Penulis,
INTISARI
Selulosa asetat merupakan bahan baku utama dalam pembuatan tekstil, filter, plastik dan lainnya yang dapat diproduksi dari serat yang mengandung selulosa dengan kadar tinggi. Proses utama yaitu ekstraksi dengan larutan NaOH, bleaching dengan larutan NaOCl, asetilasi pada suhu 700C dan hidrolisis pada suhu 1200C.
Pra rancangan pabrik selulosa asetat ini direncanakan berproduksi dengan kapasitas 1.000 ton/tahun dengan masa kerja 330 hari dalam satu tahun.
Lokasi pabrik direncanakan di daerah Kecamatan Air Batu, Kabupaten Asahan, Sumatera Utaradengan luas areal 20.605 m2.
Tenaga kerja yang dibutuhkan 145 orang dengan bentuk badan usaha Perseroan Terbatas (PT) yang dipimpin oleh seorang Dewan Komisaris dengan struktur organisasi sistem garis.
Hasil analisa ekonomi pabrik pembuatan selulosa asetat ini adalah sebagai berikut:
Total Modal Investasi : Rp 153.571.972.400,- Biaya Produksi : Rp 83.800.680.998,- Hasil Penjualan : Rp154,426,341,835.55,-.
Laba Bersih : Rp 49.273.272.773,-
Profit Margin : 45,51%
Break Even Point : 41,35 %
Return on Investment : 32,08 %
Pay Out Time : 3.12 tahun
Return on Network : 53,47 %
Internal Rate of Return : 30,40 %
DAFTAR ISI
Halaman
KATA PENGANTAR ...i
INTISARI ... iii
DAFTAR ISI ... iv
DAFTAR TABEL ... x
DAFTAR GAMBAR ... xiv
BAB I PENDAHULUAN ... I-1 1.1 Latar Belakang ... I-1 1.2 Perumusan Masalah ... I-2 1.3 Tujuan Perancangan ... I-2
1. 4 Manfaat Perancangan ... I-3
BAB II TINJAUAN PUSTAKA ... II-1 2.1 Kulit Buah Kakao ... II-1 2.2 Serat Alam ... II-2
2.3 Selulosa Asetat ... II-2 2.4 Kegunaan Selulosa Asetat ... II-3 2.5 Proses Pembuatan Selulosa Asetat ... II-4 2.6 Deskripsi Proses ... II-5 2.6.1 Proses Pembuatan Pulp dari Kulit Buah Kakao ... II-5 2.6.2 Proses Pengubahan Pulp Menjadi Selulosa Asetat dengan
Menggunakan Proses Asetilasi ... II-6
2.6.3 Proses Pemurnian Produk Selulosa Asetat dan Recovery Asam Asetat Sisa ……….II-7
c. Asam Sulfat ... II-11 2.7.3 Sifat Fisis dan kimia Produk ... II-11 a. Selulosa Asetat (produk utama) ... II-11
BAB III NERACA MASSA ...III-1 3.1 Neraca Massa Pada Tangki Ekstraksi (T-103) ...III-1 3.2 Neraca Massa Pada Rotary Washer I (RW-101)... III-2 3.3 Neraca Massa Pada Tangki Bleaching (T-104)………. III-2 3.4 Neraca Massa Pada Rotary Washer II (RW-102)...………….. III-2 3.5 Neraca Massa Pada Rotary Dryer I (RD-101) ...III-3 3.6 Neraca Massa Pada Tangki Aktivasi (T-205) ...III-3 3.7 Neraca Massa Pada Reaktor Asetilasi (R-201) ...III-3 3.8 Neraca Massa Pada Reaktor Hidrolisa (RH-202) ...III-4 3.9 Neraca Massa Pada Centrifuge (CF-201) ...III-4 3.10 Neraca Massa Pada Rotary Dryer II (RD-201) ...III-4
BAB IV NERACA PANAS ... IV-1 4.1 Neraca Panas pada Tangki Ekstraksi (T-103) ... IV-1 4.2 Neraca Panas pada Rotary Washer I (RW-101) ... IV-1
4.3 Neraca Panas pada Tangki Bleaching (T-104) ... IV-1 4.4 Neraca Panas pada Rotary Washer II (RW-102) ... IV-2 4.5 Neraca Panas pada Rotary Dryer I (RD-101) ... IV-2 4.6 Neraca Panas pada Tangki Aktivasi (T-205) ... IV-2 4.7 Neraca Panas pada Reaktor Asetilasi (R-201)... IV-2 4.8 Neraca Panas pada Reaktor Hidrolisa (R-202) ... IV-3 4.9 Neraca Panas pada Cooler (HE-201) ... IV-3 4.10 Neraca Panas pada Rotary Dryer II(RD-201) ... IV-3 4.11 Neraca Panas pada Blow Box (BB -101) ... IV-3
5.6 Pompa Produk Tangki Ekstraksi ... V-3
5.7 Rotary Washer1 ... V-3
5.8 Pompa Rotary Washer I ... V-4 5.9 Tangki Penyimpanan NaOCl ... V-4 5.10 Pompa Bahan NaOCl ... V-4 5.11 Tangki Bleaching ... V-4 5.12 Pompa Tangki Bleaching ... V-5 5.13 Rotary Washer II ... V-6 5.14 Pompa Rotary Washer II ... V-6 5.15 Rotary Dryer I ... V-6 5.16 Conveyor I ... V-7 5.17 Tangki Asam Asetat Glasial ………... V-7 5.18 Pompa Bahan Asam Asetat Glasial ... V-7 5.19 Tangki Aktivasi …...………... V-8 5.20 Pompa Produk Tangki Aktivasi ……... V-8 5.21 Tangki Penyimpanan Asam Sulfat ……... V-8 5.22 Pompa Bahan Asam Sulfat ………... V-9
5.35 BlowBox ………...V-14 5.36 Gudang Penyimpanan Selulosa Asetat………... V-15 5.37 Tangki Penampungan Asam Asetat Sisa... V-15
BAB VI INSTRUMENTASI DAN KESELAMATAN KERJA ... VI-1 6.1 Instrumentasi ... VI-1 6.2 Keselamatan Kerja Pada Pabrik Selulosa Asetat ... VI-4 6.2.1 Pencegahan Terhadap Kebakaran dan Peledakan ... VI-4 6.2.2 Peralatan Perlindungan Diri ... VI-5 6.2.3 Keselamatan Kerja Terhadap Listrik ... VI-6 6.2.4 Pencegahan Terhadap Gangguan Kesehatan ... VI-6 6.2.5 Pencegahan Terhadap Bahaya Mekanis ... VI-7
BAB VII UTILITAS... VII-1 7.1 KebutuhanSteam ... VII-1 7.2 Kebutuhan Air ... VII-2 7.2.1 Screening ... VII-7 7.2.3 Klarifikasi ... VII-7 7.2.3 Filtrasi... VII-8
7.2.4 Demineralisasi ... VII-9 7.2.5 Dearator ... VII-12 7.3 Kebutuhan Listrik ... VII-12 7.4 Kebutuhan Bahan Bakar ... VII-14 7.5 Unit Pengolahan Limbah ... VII-15 7.5.1 Bak Penampungan... VII-16 7.5.2 Bak Pengendap Awal ... VII-17 7.5.3 Bak Netralisasi ... VII-17 7.5.4Pengolahan Limbah ... VII-18 7.5.5Tangki Sedimentasi ... VII-20 7.6 Spesifikasi Peralatan Pengolahan Air ... VII-20
BAB IX ORGANISASI DAN MANAJEMEN PERUSAHAAN ... IX-1 9.1 Bentuk Hukum Badan Usaha ... IX-1 9.2 Manajemen Perusahaan ... IX-2 9.3 Organisasi Perusahaan ... IX-2 9.4 Uraian Tugas, Wewenang dan Tanggung Jawab ... IX-3 9.4.1 Rapat Umum Pemegang Saham (RUPS) ... IX-3 9.4.2 Dewan Komisaris ... IX-3 9.4.3 General Manager ... IX-4 9.4.4 Sekretaris ... IX-4 9.4.5 Manajer Produksi dan Produksi ... IX-4 9.4.6 Manajer Umum dan Keuangan ... IX-5 9.4.7Manajer Pembelian dan Pemasaran ... IX-5 9.5 Sistem Kerja ... IX-5 9.5.1 Karyawan non-shift ... IX-5 9.5.2 Karyawan Shift ... IX-6 9.6 Jumlah Karyawan dan Tingkat Pendidikan ... IX-6 9.7 Sistem Pengajian ... IX-8
9.8 Fasilitas Tenaga Kerja ... IX-9
10.6.4 Pay Out Time (POT) ... X-7 10.6.5 Return On Network (RON) ... X-7 10.6.6 Internal Rate of Return (IRR) ... X-8
BAB XI KESIMPULAN ... XI-1
DAFTAR PUSTAKA
LAMPIRAN A PERHITUNGAN NERACA MASSA LAMPIRAN B PERHITUNGAN NERACA PANAS
LAMPIRAN C PERHITUNGAN SPESIFIKASI PERALATAN
DAFTAR TABEL
Hal
Tabel 1.1 Jumlah produksi buah kakao Sumatera Utara ... I-2 Tabel 1.2 Jumlah Import Selulosa Asetat di Indonesia ... I-2 Tabel 3.1 Neraca Massa Pada Tangki Ekstraksi (T-103) ………..… III-1 Tabel 3.2 Neraca Panas pada Rotary Washer I (RW-101) ...III-2 Tabel 3.3 Neraca Massa Pada Tangki Bleaching (T-104)…... III-2 Tabel 3.4Neraca Massa Pada Rotary Washer II (RW-102)………...III-2 Tabel 3.5 Neraca Massa Pada Rotary Dryer (RD- 101) ... III-3 Tabel 3.6 Neraca Massa Pada Tangki Aktivasi (T-205) ...III-3 Tabel 3.7 Neraca Massa Pada Reaktor Asetilasi (R-201) ...III-3 Tabel 3.8 Neraca Massa Pada Reaktor Hidrolisa (R-202)... III-4
Tabel 3.9 Neraca Massa Pada Centrifuge (CF - 201)... III-4 Tabel 3.10 Neraca Massa Pada Rotary Dryer II( RD-201)………... III-4 Tabel 4.1 Neraca Panas pada Tangki Ekstraksi (T – 103) ... IV-1 Tabel 4.2 Neraca Panas pada Rotary Washer (RW – 101) ... IV-1
Tabel 4.3 Neraca Panas pada Tangki Bleacing (TB – 104) ... IV-1 Tabel 4.4 Neraca Panas Pada Rotary Washer II (RW-102) ... IV-2 Tabel 4.5 Neraca Panas pada Rotary Dryer (RD - 101) ... IV-2 Tabel 4.6 Neraca Panas pada Tangki Aktivasi ( T - 205) ... IV-2 Tabel 4.7 Neraca Panas pada Reaktor Asetilasi (R-201) ... IV-2 Tabel 4.8 Neraca Panas pada Reaktor Hidrolisis (R - 202) ... IV-3 Tabel 4.9 Neraca Panas pada Cooler (CF - 201) ... IV-3 Tabel 4.10 Neraca Panas pada Rotary Dryer (RD - 102) ... IV-3 Tabel 4.11 Neraca Panas pada Blow Box (BB - 101) ... IV-3 Tabel 6.1 Alat Instrumentasi pada Pabrik PembuatanSelulosa Asetat dari Kulit
Tabel 7.6 Perincian Kebutuhan Listrik untuk Utilitas ... VII-12
Tabel 7.7 Perhitungan Pompa Utilitas ………VII-21
Tabel 7.8 Perhitungan Tangki Pelarutan ………...…………..……. VII-23 Tabel 7.9 Perhitungan tangki Utilitas ... VII-24 Tabel 8.1 Perincian Luas Tanah ... VIII-6 Tabel 9.1 Jadwal Kerja Karyawan Shift… ... IX-6 Tabel 9.2 Jumlah Karyawan dan Kualifikasinya ... IX-7 Tabel 9.3 Perincian Gaji Karyawan ... IX-8 Tabel LA.1 Kandungan Kimia Dalam Kulit Buah Kakao……….. LA-1 Tabel LA.2 Rumus Molekul dan Berat Molekul Komponen ... LA-1 Tabel LA.3 Neraca Massa pada Tangki Ekstraksi (kg/jam)……….… LA-4 Tabel LA.4 Neraca Massa pada Rotary Washer I (kg/jam)………LA-6 Tabel LA.5 Neraca Massa pada Tangki Bleaching (kg/jam)………. LA-7 Tabel LA.6 Neraca Massa pada Rotary Washer II (kg/jam) …….…..……… LA-9 Tabel LA.7 Neraca Massa pada Rotary Dryer I (kg/jam) ……… LA-10 Tabel LA.8 Neraca Massa pada Reaktor Aktivasi (kg/jam)………. LA-12 Tabel LA.9 Neraca Massa pada Reaktor Asetilasi (kg/jam ……… LA-14
Tabel LA.10 Neraca Massa pada Reaktor Hidrolisasi (kg/jam)………….….. LA-16 Tabel LA.11 Neraca Massa pada Centrifuge (kg/jam) ……….……. LA-18 Tabel LA.12 Neraca Massa pada Rotary DryerII (kg/jam) ………... LA-19 T a b e l L B . 1N i l a i K a p a s i t a s P a n a s L i q u i d ( Cp l) M e t o d e C h u c h d a n
S w a n s o n… … … L B - 1 Tabel LB.2 Kontribusi Unsur Atom dengan Metode Hurst dan Harrison …...LB-2 Tabel LB.3Kontribusi Gugus Nilai Panas Pembentukan (∆���)………. LB-3 Tabel LB.4 Data Cp Beberapa Senyawa(J/mol.K)………...………LB-4
Tabel LB.5 Nilai Kapasitas Panas Masing-Masing Komponen ………...LB-6
Tabel LB.6 Nilai Panas Pembentukan Dan Panas Penguapan ... LB-7
Tabel LB.7 Menyajikan data dan hasil panas masuk pada Tangki Ekstraksi dengan menggunakan persamaan (1) ... LB-9 Tabel LB.8 Panas Keluar Tiap Komponen dan Total pada Tangki Ekstraksi …LB-9 Tabel LB.9 Neraca Energi Tangki Ekstraksi ...LB-10
Tabel LB.11 Panas Keluar Tiap Komponen dan Total Diffuser WasherI …... LB-11 Tabel LB.12 Neraca Energi Diffuser Waher I………...………... LB-12 Tabel LB.13 Panas Masuk Tiap Komponen dan Total Tangki Bleaching……. LB-12 Tabel LB.14 Panas Keluar Tiap Komponen dan Total Tangki Bleaching ...LB-13 Tabel LB.15 Neraca Energi Tangki Bleaching……… LB-14 Tabel LB.16 Panas Masuk Tiap Komponen dan Total Diffuser Washer II… LB-14 Tabel LB.17 Panas Keluar Tiap Komponen dan Total Diffuser Washer II ….. LB-15 Tabel LB.18 Neraca Energi Diffuser Washer II ………. LB-15 Tabel LB.19 Panas Masuk Tiap Komponen dan Total pada Rotary Dryer I…….. LB-16 Tabel LB.20 Panas Keluar Tiap Komponen dan Total pada Rotary Dryer I…... LB-17
Tabel LB.21 Neraca Energi Rotary Dryer I ……….………LB-17
Tabel LB.22 Perhitungan Panas Masuk Pada Tangki Aktivasi ……… LB-18 Tabel LB.23 Perhitungan Panas Keluar Pada Tangki Aktivasi ………. LB-19
Tabel LB.24 Neraca Energi Tangki Aktivasi………. LB-19
Tabel LB.25 Panas Masuk Tiap Komponen dan Total pada Reaktor Asetilasi. LB-20 Tabel LB.26 Panas Keluar Tiap Komponen dan Total Reaktor Asetilasi …. LB-21 Tabel LB.27 Neraca Energi Reaktor Asetilasi ………... LB-22
Tabel LB.28 Panas Masuk Tiap Komponen dan Total Reaktor Hidrolisis …. .. LB-22 Tabel LB.29 Panas Keluar Tiap Komponen dan Total Reaktor Hidrolisis …….. LB-23 Tabel LB.30 Neraca Energi Reaktor Hidrolisa……….…….… LB-24 Tabel LB.31 Panas Masuk Tiap Komponen dan Total Pada Cooler I ……... LB-25 Tabel LB.32 Panas Masuk Tiap Komponen dan Total Pada Cooler I ……...… LB-26
Tabel LB.33 Neraca Energi Cooler I ……….………....……… LB-26
Tabel LB.34 Panas Masuk Tiap Komponen dan Total Pada Rotary Dryer …………LB-27
Tabel LB.35 Panas Keluar Tiap Komponen dan Total Pada Rotary Dryer II …LB-28
Tabel LB.36 Neraca Energi Rotary Dryer II ……….. LB-28
Tabel LB. 37 Panas masuk Tiap Komponen dan Total pada Blow box ……… LB-29 Tabel LB. 38 Panas keluar Tiap Komponen dan Total pada Blow box ……… LB-29 Tabel LB.39 Neraca Energi Blow Box ………... LB-30 Tabel LC.1 Komposisi Bahan Masuk ke Gudang Penyimpanan Kulit Buah
Tabel LC.3 Komposisi Bahan Masuk ke Tangki Bleaching ……… LC-21 Tabel LC.4 Komposisi Bahan Masuk ke Tangki Aktifasi ……… LC-38 Tabel LC.5 Komposisi Bahan Masuk ke Tangki Pencampur ...LC-52 Tabel LC.6 Komposisi Bahan Masuk ke Reaktor Asetilasi ...LC-57 Tabel LC.7 Komposisi Bahan Masuk ke Reaktor Hidrolisa ...LC-64
Tabel LC.8 Komposisi Bahan Masuk ke Centrifuge ……….. LC-76
Tabel LC.9 Komposisi Bahan Masuk ke Rotary Dryer II ……… LC-77
Tabel LC.10 Komposisi Bahan Masuk ke Gudang Penyimpanan
Selulosa Asetat……….. LC-82 Tabel LD.1 Spesifikasi Pompa Utilitas ... LD-4 Tabel LD.2 Spesifikasi Tangki Pelarutan... LD-10 Tabel LD.3 Perhitungan Tangki Utilitas ... LD-15 Tabel LE.1 Perincian Harga Bangunan, dan Sarana Lainnya ... LE-1 Tabel LE.2 Harga Indeks Marshall dan Swift ... LE-3 Tabel LE.3 Estimasi Harga Peralatan Proses ... LE-5 Tabel LE.4 Estimasi Harga Peralatan Utilitas dan Pengolahan Limbah ... LE-6 Tabel LE.5 Biaya Sarana Transportasi ... LE-10
DAFTAR GAMBAR
Hal
Gambar2.1 Kulit Buah Kakao... I-1 Gambar 7.1 Peta Lokasi Pabrik Selulosa dari Kulit Buah Kakao ……… VII-5 Gambar 8.1 Tata Letak Pabrik Selusa dari Kulit Buah Kakao ……… VIII-4 Gambar 9.1 Bagan Struktur Organisasi Perusahaan Pabrik Selulosa dari Kulit
INTISARI
Selulosa asetat merupakan bahan baku utama dalam pembuatan tekstil, filter, plastik dan lainnya yang dapat diproduksi dari serat yang mengandung selulosa dengan kadar tinggi. Proses utama yaitu ekstraksi dengan larutan NaOH, bleaching dengan larutan NaOCl, asetilasi pada suhu 700C dan hidrolisis pada suhu 1200C.
Pra rancangan pabrik selulosa asetat ini direncanakan berproduksi dengan kapasitas 1.000 ton/tahun dengan masa kerja 330 hari dalam satu tahun.
Lokasi pabrik direncanakan di daerah Kecamatan Air Batu, Kabupaten Asahan, Sumatera Utaradengan luas areal 20.605 m2.
Tenaga kerja yang dibutuhkan 145 orang dengan bentuk badan usaha Perseroan Terbatas (PT) yang dipimpin oleh seorang Dewan Komisaris dengan struktur organisasi sistem garis.
Hasil analisa ekonomi pabrik pembuatan selulosa asetat ini adalah sebagai berikut:
Total Modal Investasi : Rp 153.571.972.400,- Biaya Produksi : Rp 83.800.680.998,- Hasil Penjualan : Rp154,426,341,835.55,-.
Laba Bersih : Rp 49.273.272.773,-
Profit Margin : 45,51%
Break Even Point : 41,35 %
Return on Investment : 32,08 %
Pay Out Time : 3.12 tahun
Return on Network : 53,47 %
Internal Rate of Return : 30,40 %
BAB I
PENDAHULUAN
1.1. Latar Belakang
Selulosa asetat merupakan salah satu jenis polimer yang banyak digunakan dalam berbagai industri terutama industri serat dan plastik. Selulosa asetat banyak digunakan untuk berbagai macam hal, seperti bahan untuk pembuatan benang tenunan dalam industri tekstil, sebagai filter pada rokok, bahan untuk
lembaran-lembaran plastik, film, cat dan juga bahan isian membran filtrasi. Oleh karena itu selulosa asetat merupakan bahan industri yang cukup penting peranannya.
Di Indonesia, selulosa asetat masih harus diimport dari luar negeri sehingga memerlukan biaya yang mahal. Untuk itu perlu dilakukan upaya mendapatkan
sumber alternatif bahan dasar selulosa asetat dengan memanfaatkan bahan dasar yang tersedia di Indonesia.
Berdasarkan data dari Biro Pusat Statistik tahun 2013, diperoleh data bahwa tingginya kebutuhan selulosa asetat di Indonesia masih dipenuhi dengan mengimpor dari luar negeri. Indonesia merupakan salah satu penghasil tekstil terbesar di dunia, kebutuhan akan selulosa asetat menjadikan APBN Indonesia untuk impor bahan baku ini cukup tinggi, sehingga membebani ongkos produksi produk yang membutuhkan selulosa asetat dalam negeri. Selain itu juga, ketergantungan ini sangatlah tidak menguntungkan, karena jika timbul gejolak harga di negara lain maka harga produk-produk yang menggunakan selulosa asetat sebagai bahan baku akan ikut terpengaruh. Hal ini perlu ditanggulangi dengan pendirian pabrik selulosa asetat di Indonesia.
Dengan ketersediaan bahan baku yang begitu banyak yang dapat dimanfaatkan. Hutomo dkk (2012) meneliti tentang ekstraksi selulosa dari kulit buah kakao dengan sodium hidroksida, di Indonesia kulit buah kakao masih belum banyak dimanfaatkan dengan baik untuk kebutuhan industri. Hal ini dapat dimanfaatkan sebagai bahan
Tabel 1.1. Jumlah produksi buah kakao Sumatera Utara
Tahun Produksi (ton)
2007 19.249
2008 27.295
2009 29.130
2010 30.339
(Sumber : Data deptan, 2013)
Dalam perkembangannya, kebutuhan selulosa asetat di Indonesia semakin tinggi. Tabel 1.2 memperlihatkan kebutuhan import selulosa asetat di Indonesia.
Tabel 1.2. Jumlah Import Selulosa Asetat di Indonesia
Tahun Impor (ton)
2008 3.037,247
2009 3.180,449
2010 3.210,631
2011 3.192,546
2012 3.267,373
(Sumber : Data BPS, 2013)
1.2. Perumusan Masalah
Sehubungan dengan semakin diperlukannya tekstil yang aman dan ramah terhadap lingkungan, dan terdapatnya potensi bahan baku yang cukup besar di Indonesia, serta kebutuhan membran yang berbasis selulosa asetat semakin tinggi.Maka suatu prospek yang bagusuntuk membuat suatu perancangan pabrik
pembuatan selulosa asetat dari kulit buah kakao dan asetat anhidrat dengan bantuan katalis asam sulfat.
1.3. Tujuan Perancangan
1.4. Manfaat Perancangan
BAB II
TINJAUAN PUSTAKA
2.1. Kulit Buah Kakao
Kulit buah kakao adalah bagian mesokarp atau bagian dinding buah kakao, yang mencakup kulit terluar sampai daging buah sebelum kumpulan biji. Kulit buah kakao merupakan bagian terbesar dari kulit buah kakao (75,52 % dari buah kakao segar). Kulit buah Kakao terdiri dari 10 alur (5 dalam dan 5 dangkal) berselang seling. Permukaan buah ada yang halus dan ada yang kasar, warna buah beragam ada yang merah hijau, merah muda dan merah tua (Poedjiwidodo, 1996).
Gambar 2.1. Kulit buah kakao
Pada perkebunan rakyat umumnya kulit buah kakao yang dihasilkan dari panen biji kakao dari buah yang telah matang hanya dibiarkan membusuk di sekitar area perkebunan kakao tersebut. Padahal pembusukan kulit buah kakao dapat menghasilkan hama-hama yang dapat mengganggu kelangsungan hidup dari tanaman kakao itu sendiri.
2.2. Serat Alam
Serat alam digunakan jauh sebelum penemuan sintetis pada abad kedua puluh. Serat alami biasanya terdiri dari selulosa atau protein. Serat bulu hewan milik kelas protein dikenal sebagai keratin, yang berfungsi sebagai lapisan pelindung terluar pada vertebrata yang lebih tinggi. Sutra adalah serat protein sebagian kristal. Porsi kristal makromolekul ini diatur dalam antiparalel lembar lipit, sebuah bentuk-rantai lamellae dilipat. Morfologi dari serat alami seringkali cukup kompleks. Selulosa yang membentuk trachieds ini adalah polisakarida. Kristal bagian dari selulosa yang membentuk trachieds sangat berorientasi, mengikuti berbagai pola. berkelok-kelok sudut selulosa membentuk dasar untuk komposit alami kekuatan besar dan ketahanan. Sebuah morfologi yang sama ada di kapas selulosa (Sperling, 2006).
2.3. Selulosa Asetat
Selulosa asetat merupakan ester asam organik dari selulosa yang telah lama dikenal di dunia. Produksi selulosa asetat adalah yang terbesardari semua turunan selulosa. Selulosa asetat pertama kali dikenalkan oleh Schutzanberger pada tahun 1865. Pada tahun 1879, Franchimont melaporkan penggunaan asam sulfat sebagai
katalis untuk asetilasi, dimana katalis ini masih sangat biasa digunakan untuk produksi selulosa asetat secara komersial.
Proses pembuatan selulosa asetat selanjutnya disempurnakan oleh Miles pada tahun 1903 dan Von Bayer pada tahun 1906, selanjutnya dibawah pengawasan Camille dan Henri Dreyfus untuk pertama kalinya direalisasikan proses selulosa asetat dalam skala besar di Inggris. Selulosa asetat banyak digunakan untuk berbagai macam hal, yaitu sebagai bahan untuk pembuatan benang tenunan dalam industri tekstil, sebagai filter pada sigaret, bahan untuk lembaran-lembaran plastik, film dan juga cat. Oleh karena itu selulosa asetat merupakan bahan industri yang cukup penting peranannya.
• Termoplastik
• Selektif absorpsi dan dapat membuang beberapa bahan organik dengan kadar rendah
• Mudah digabungkan dengan plasticizers, panas, dan tekanan
• Selulosa asetat larut pada kebanyakan pelarut (terutama aseton dan pelarut organik) dan dapat dimodifikasi agar dapat dilarutkan dengan pelarut alternatif, termasuk air
• Hidrofilik, membuat selulosa asetat gampang basah, dengan pengantar cairan yang baik dan absorpsi yang bagus
• Area permukaan luas
• Terbuat dari sumber yang dapat diperbaharui :
• resistan untuk mold dan mildew
• Mudah hancur dengan larutan alkali kuat dan agen oksidasi kuat
• Dapat dibersihkan atau dikeringkan dengan mudah
Selulosa itu sendiri merupakan bahan dasar yang penting bagi industri, seperti : pabrik kertas, pabrik sutera tiruan, dll.
Molekul selulosa seluruhnya berbentuk linear dan memiliki kecenderungan kuat untuk membentuk ikatan hydrogen intra dan inter molekul. Ketersediaan
selulosa dalam jumlah besar akan membentuk serat yang kuat, tidak larut dalam air, tidak larut dalam pelarut organic dan berwarna putih.
2.4. Kegunaan Selulosa Asetat
Selulosa asetat mempunyai rumus molekul [C6H7O2(OCOCH3)3]x, berwujud
2.5. Proses Pembuatan Selulosa Asetat
Selulosa asetat merupakan hasil reaksi dari selulosa dan asetatanhidrid, yang merupakan produk senyawa dari gugus hidroksil dan asam,berupa ester. Ada 3 proses utama yang biasa digunakan untuk mengubahselulosa menjadi selulosa asetat yaitu;
1. Solvent process (proses dengan pelarut)
Merupakan proses yang paling umum dan biasa digunakan. Pada proses asetilasi digunakan asetat anhidrid sebagai solvent dan berlangsung dengan kehadiran asam asetat glasial sebagai diluents serta asam sulfat sebagai katalis.
2. Solution process (proses larutan)
Methylene cloride menggantikan semua atau sebagian asam asetat dan aksinya
sebagai solvent bagi selulosa asetat yang terbentuk.
3. Heterogeneous process ( proses heterogen )
Cairan organik inert, seperti benzene ligroin digunakan sebagai nonsolvent untuk menjaga selulosa terasetilasi yang telah terbentuk dalam larutan.
Proses yang digunakan pada perancangan proses ini yaitu proses dengan pelarut asam asetat dengan reaktan utama asetat anhidrid dan katalis asam sulfat
karena memiliki keuntungan pada proses asetilasi yang menghasilkan derajat asetilasi yang tinggi yaitu 2,50 – 2,95 (Mc Ketta, 1997).
Tahapan proses produksi selulosa asetat adalah sebagai berikut: 1. Proses Pembuatan Pulp dari Kulit Buah Kakao.
2. Proses Pengubahan Pulp Menjadi Selulosa Asetat dengan Menggunakan Proses Asetilasi.
3. Proses Pemurnian Produk Selulosa Asetat dan Recovery Asam Asetat Sisa.
2.6. Deskripsi Proses
2.6.1.Proses Pembentukan Pulp dari Kulit Buah Kakao
Larutan NaOH 12% dipompakan menuju tangki ekstraksi. Proses ekstraksi menggunakan pelarut NaOH 12% bertujuan untuk melarutkan lignin di dalam kulit buah kakao. Tangki ekstraksi dilengkapi dengan pengaduk. Perbandingan antara kulit kakao dengan NaOH 12% adalah 1:10 (b/v). Proses ekstraksi berlangsung selama 3 jam dengan temperatur 100oC dan konsistensi air sebanyak 10% di dalam pulp. Media yang digunakan untuk memanaskan reaktor menjadi 100oC adalah steam yang dialirkan melalui jaket reaktor.
Pulp hasil ekstraksi dialirkan ke dalam Rotary Washer I dengan menggunakan
pompa. Media yang digunakan untuk mencuci pada unit adalah air proses dengan suhu 30OC. Perbandingan air proses dengan bahan yang dicuci adalah 2,5 : 1 (Kirk & Othmer, 1978). Efesiensi pencucian pada alat ini adalah 98% (European Commission, 2001). Selanjutnya, pulp akan dibawa ke unit bleaching.
Keluaran dari Rotary Washer I dialirkan dengan pompa ke dalam tangki bleaching. Tangki bleaching digunakan untuk menghilangkan lignin yang tersisa dari proses ekstraksi. Di dalam tangki bleaching dimasukkan pulp serta larutan NaOCl 6% dengan perbandingan 1:20 (b/v). Tangki dilengkapi dengan pengaduk untuk mengaduk campuran. Proses bleaching berlangsung selama 60 menit pada suhu 60OC
dan konsistensi air di dalam pulp 10%.
Setelah melewati tahap bleaching, bleached pulp dimasukkan ke dalam unit pencucian Rotary Washer II (RW-102) yang bertujuan agar pulp yang dihasilkan bersih dari sisa bahan kimia pemutih (NaOCl). Media pencucian yang digunakan adalah air proses yang masuk ke unit RW-102 pada 30oC. Perbandingan air proses dengan bahan yang dicuci adalah 2,5 : 1 (Kirk & Othmer, 1978). Efesiensi pencucian pada alat ini adalah 98% (European Commission, 2001).
2.6.2. Proses Pengubahan Pulp Menjadi Selulosa Asetat dengan Menggunakan Proses Asetilasi
Pulp dibawa dengan menggunakan belt conveyor ke tangki pencampur yang
terbuat dari stainless steel dan dilengkapi dengan pengaduk. Asam asetat glasial sebanyak 35% dari jumlah selulosa dipompakan dari tangki penyimpanannya ke tangki pencampur untuk proses aktivasi pulp dalam penyeragaman selulosa
(pretreatment) (Yamashita et al, 1986). Kondisi operasi unit pencampur adalah 50oC
dengan pengadukan selama 30 menit. Pencapaian suhu 50oC dalam unit pencampur dikarenakan oleh aliran masuk dari air panas pada jaket tangki pencampur. Fasa pada proses ini adalah bubur (slurry). Pulp yang diaktivasi dimasukkan ke dalam reaktor asetilasi yang dilengkapi dengan pengaduk dan jaket pemanas. Reaktan asetat anhidrid dari tangki penyimpanannya dipompakan sebanyak 247% dari berat selulosa serta asam asetat dari tangki penyimpanannya dipompakan sebanyak 438% dari berat selulosa menuju reaktor (Yamashita et al, 1986). Selanjutnya katalis asam sulfat pekat 98% dari tangki penyimpanan sebanyak 3,8% dari berat selulosa dipompakan menuju reactor asetilasi (Yamashita et al, 1986). Kondisi operasi dalam reaktor adalah 70oC dan waktu reaksi selama 1 jam. Reaksi keseluruhan yang terjadi dalam
reaktor dalam perubahan selulosa menjadi selulosa triasetat adalah sebagai berikut:
OH OCOCH3
C6H7O2 OH + 3(CH3CO)2O C6H7O2OCOCH3+ 3CH3COOH
OH OCOCH3
Selulosa Asetat Anhidrid Selulosa Triasetat Asam Asetat
Dimana cellulosa adalah cincin anhidroglukosa tanpa grup -OH dan Ac merupakan gugus asetil, COCH3. Reaksi diatas menunjukkan bahwa 3 mol asetat
anhidrid bereaksi dengan 1 mol selulosa untuk menghasilkan 1 mol selulosa triasetat dan 3 mol asam asetat. Pada proses ini, seluruh selulosa dapat diubah menjadi selulosa triasetat (Lewin, 2001).
2 jam dengan penambahan air sebanyak 71% dari berat selulosa lalu diaduk-aduk secara perlahan sehingga akan terbentuk serpihan padatan (flake) selulosa asetat (Yamashita et al, 1986). Unit hidrolisasi bertujuan untuk mematangkan (ripening step) selulosa triasetat menjadi selulosa asetat serta menghentikan reaksi asetilasi dan menghidrolisis seluruh sisa asetat anhidrid membentuk asam asetat. Reaksi utama yang terjadi dalam tangki hidroliser adalah sebagai berikut :
OCOCH3 OH
C6H7O2OCOCH3+ H2O C6H7O2OCOCH3 + CH3COOH
OCOCH3 OCOCH3
Selulosa triasetat Air Selulosa Asetat Asam Asetat
Setelah melalui proses hidrolisis, maka produk keluaran tangki hidroliser dialirkan ke cooler, untuk menurunkan suhu produk yang tadinya 120oC menjadi 90oC dengan menggunakan media air pendingin. Penurunan suhu produk unit pendingin menjadi 50oC. Produk keluaran unit pendingin dialirkan ke centrifuge
bertujuan untuk memisahkan asam sulfat,asam asetat dan air dalam campuran.
2.6.3.Proses Pemurnian Produk Selulosa Asetat dan Recovery Asam Asetat Sisa
Tahap ini bertujuan untuk :
- Memisahkan padatan selulosa asetat dari fase cairnya. - Mengeringkan padatan selulosa asetat.
Setelah dihidrolisis, campuran dari tangki hidrolisis dialirkan menuju
centrifuge untuk dilakukan pemisahan. Centrifuge bekerja untuk memisahkan
padatan selulosa asetat dari fase cairnya dengan efisiensi alat sebesar 98%. Endapan berupa selulosa asetat dalam bentuk serpihan padatan (flake) kemudian dikeringkan
dengan menggunakan rotary dryer yang dibawa dengan menggunakan
screwconveyor, sedangkan larutan sisa masuk ke dalam dekanter untuk proses
recovery asam asetat.
Rotary dryer dioperasikan pada tekanan 1 atm dengan suhu 100oC. Kemudian
asetat dibawa dengan menggunakan bucket elevator menuju gudang penyimpanan selulosa asetat.
Sementara itu, larutan dari centrifuge dialirkan ke tangki decanter untuk memisahkan larutan asam asetat dari padatan terlarut. Fasa berat dialirkan ke utilitas sedangkan larutan sisa dipompakan menuju tangki asam asetat sisa.
2.7. Sifat Bahan Baku dan Produk 2.7.1.Sifat Fisis dan Kimia Bahan Baku a. Kulit Buah Kakao
Sifat Fisis :
• Wujud : padat
• Sg : 1,6 g/cm3
• Rumus molekul : (C6H7O2(OH)3)x
• Kapasitas panas : 0,32 Cal/g.oC
Sifat Kimia :
Reaksi esterifikasi selulose dengan asam asetat anhidrid :
OSO2OH
C6H7O2(OH)3 + H2SO4 + 3(CH3CO)2O C6H7O2 + 4CH3COOH
(OCOCH3)2
b. Asetat Anhidrid
Sifat Fisis :
• Wujud : cair
• Kenampakan : jernih (tidak berwarna)
• Rumus molekul : (CH3CO)2O
• BM : 102,09 g/mol
• Titik didih : 139,6oC pada tekanan 1 atm.
• Sg : 1,082 g/cm3
• Kapasitas panas : 0,456 cal/g. oC
• Temperatur kritis : 326oC
• Viscositas : 0,91 Cp
• Panas penguapan : 93 cal/g (pada titik didih normal)
Sifat Kimia :
Asetat anhidrid bisa berasetilasi dengan berbagai macam campuran, mulai dari kelompok selulosa sampai ammonia dengan menggunakan katalis asam atau basa. Pada beberapa garam inorganik dipakai juga aksi katalis, tetapi sukar untuk menggeneralisasi aksi dari garam metalik dan ion. Pada umumnya reaksi katalisasi asam dari asetat anhidrid lebih cepat dibandingkan dengan reaksi katalis dengan basa. Hidrolisa dari asetat anhidrid berjalan pada suhu yang rendah dengan adanya katalis akan mencapai tingkat (laju) yang lebih baik.
2.7.2.Sifat Fisis dan Kimia Bahan Penunjang a. NaOH (Sodium Hidroksida)
Sifat Fisis :
• Wujud : padat
• Kenampakan : putih
• Rumus molekul : NaOH
• BM : 39,9971 g/mol
• Titik didih : 1390oC pada tekanan 1 atm
• Sg : 2,130 g/cm3
(Perry, 1997)
Sifat Kimia:
Natrium hidroksida hidroksida, adalah sejenis dari membentuk larutan
berbagai macam bidang industri, kebanyakan digunakan sebagai basa dalam proses produksi hidroksida adalah basa yang paling umum digunakan dalam laboratorium kimia.
b. Asam Asetat
Sifat Fisis :
• Wujud : cair
• Rumus molekul : CH3COOH
• BM : 60,05 g/mol
• Titik didih : 118,4oC pada tekanan 1 atm
• Kapasitas panas : 0,522 cal/g.oC
• Sg : 1,049 g/cm3
• Temperatur kritis : 594,45oK
• Viscositas : 1,22 Cp
• Panas penguapan : 94,29 cal/g (pada titik didih normal)
• Panas pembakaran : 46,6 cal/g
(Perry, 1997) Sifat Kimia:
Dalam sintesa cellulose dan rayon, asam asetat anhidrid terbentuk dari asam asetat dengan kondisi 700oC dan 150 mmHg
Reaksi:
HOAc H2O + CH2 = CO
Dengan katalis trietil pospat, diikuti reaksi pendinginan dalam fase cair HOAc + CH2 = CO Ac2O
c. Asam Sulfat
Sifat Fisis :
• Wujud : cair
• Kenampakan : jernih (tidak berwarna)
• Rumus molekul : H2SO4
• BM : 98 g/mol
• Titik didih : 340oC pada tekanan 1 atm
• Kapasitas panas : 0,3404 cal/g. oC
• Sg : 1,8361 g/cm3
(Perry, 1997) Sifat Kimia :
panas sebesar 300 BTU. Asam sulfat dapat melarutkan sejumlah besar SO3 dan memproduksi bermacam-macam tingkatan oleum.
2.7.3.Sifat Fisis dan Kimia Produk a. Selulosa Asetat (produk utama)
Sifat fisis :
• Wujud : padat
• Kenampakan : flake (butiran)
• Rumus molekul : (C6H7O2(OCOCH3)3)x
• Titik lebur : 260oC
• Kapasitas panas : 0,42 cal/g. oC
• Sg : 1,32 g/cm3
• Derajat polimerisasi : 200
• Derajat subtitusi : 2,4 Sifat kimia :
Steam Air Pendingin Air Proses
FC FC FC
TC TC
TC
TC
G - 101
T-103 C - 101
T-104
T - 205 R-202
M-201
HE - 201
CF - 201 RD-201 T-101
T - 102 T - 201
T - 108 T – 202
DC - 101
SC - 101
ST - 101
BE-201
FC FC
Kondensat
Air
W- 101 W- 102
BE - 102 P - 101
P - 104 P - 201
P - 202
P - 203
P - 102 P - 201 P - 205
1 5 6 7 8 9 10 11 2 3 17 18 19 20 21 22 23 24 26 25 27 16 12 FC FC 28 14
RD - 101
BB-101
FC FC
P - 204 P - 105
FC
4
FC
P - 103 P - 106
13
R-201
FC 15
BE - 101
limbah
T - 204
TC FC
FC
FC
P - 203
BC - 201 BC - 202
PRA RANCANGAN PABRIK PEMBUATAN SELULOSA ASETAT
DARI KULIT BUAH KAKAO
Komponen 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29
Selulosa 92,6364 92,6364 1,8527 90,7836 90,7836 88,9680 1,8157 88,9680 88,9680
Lignin 30,8788 30,8788 18,9997 11,8791 11,8791 1,5006 10,3785 1,5006 1,5006 1,5006 1,5006 1,5006 1,5006 1,5006 Pektin 19,7624 19,7624 12,1598 7,6026 7,6026 0,9604 6,6422 0,9604 0,9604 0,9604 0,9604 0,9604 0,9604 0,9604
Air 62,5810 17,4980 1289,4983 4781,5746 97,5832 10,2885 992,3879 74,9856 3674,2951 67,4871 7,4986 0,6228 8,1213 116,9039 0,0676 125,0929 170,1938 170,1938 166,7899 3,4039 0,3404 3,0635 3589,6594 2756,8928 1209,4193 884,5162 63,1673 3,0879 3,0879 3,0879 0,1039
KO DE
INSTRUMENTASI KETERANGAN
FC Flow Control T C T emperature Control LI Level Indikator
KO DE KETERANGAN
BB -101 Blow Box
BC - 201 Belt Conveyor I
BC - 202 Belt Conveyor II
BE -101 Bulk Elevator I
BE - 102 Bulk Elevator II
BE - 201 Bulk Elevator III
C - 101 Conveyor
CF - 201 Centrifuge
DC - 101 Disk Chiper
G -101 Gudang Bahan Baku HE - 201 Cooler
M - 201 Mixer
P - 101 Pompa bahan NaOH P - 102 Pompa Produk T angki Ekstraksi P - 103 Pompa Produk Washer I P - 104 Pompa Bahan NaOCl P - 105 Pompa Produk T angki Bleaching P - 106 Pompa Produk Washer II P - 107 Pompa Bahan Asam Asetat Glasial P - 201 Pompa Produk T angki Aktifasi P - 108 Pompa Bahan Asam Sulfat P - 201 Pompa Bahan Asetat Anhidrat P - 203 Pompa Produk T angki Pencampur P - 204 Pompa Produk Reaktor Asetilasi P - 205 Pompa Produk Reaktor Hidrolisa R - 201 Reaktor Asetilasi R - 202 Reaktor Hidrolisa RD - 101 Rotary Dryer I
RD - 201 Rotary Dryer II
RW - 101 Rotary Washer 1
RW - 102 Rotary Washer 2
SC - 101 Screw Conveyor
ST - 101 Storage tank
T - 101 T angki NaOH T - 102 T angki NaOCl T - 201 T angki Asam Asetat Glasial T - 202 T angki Asam Sulfat T - 203 T angki Asetat Anhidrad T - 204 T angki Asam Asetat Sisa T - 103 T angki Ekstraksi T - 104 T angki Bleaching
T - 205 T engki Aktivasi
KETERANGAN GAMBAR
DEPARTEMENT TEKNIK KIMIA FAKULTAS TEKNIK UNIVERSITAS SUMATERA UTARA
MEDAN
29
BAB III
NERACA MASSA
Kapasitas produksi = 1000 ton/tahun
Waktu operasi = 330 hari
Basis perhitungan = 1 hari produksi (24 jam) Kemurnian Produk = 96 %
Unit peralatan yang menghasilkan adanya perubahan massa pada proses produksi selulosa asetat dari kulit buah kakao dengan kapasitas 1000 ton/tahun, adalah sebagai berikut :
• Tangki Ekstraksi (T-103)
• Rotary Washer I (RW-101)
• Tangki Bleaching (T-104)
• Rotary Washer II (RW-102)
• Rotary Dryer(RD- 101)
• Tangki Aktivasi (T-205)
• Reaktor Asetilasi (R-201)
• Reaktor Hidrolisa (R-202)
• Centrifuge (CF - 102)
• Rotary Dryer(RD - 201)
Hasil perhitungan neraca massa padaa setiap unit peralatan diperoleh dari lampiran A, sebagai berikut.
3.1. Neraca Massa Pada Tangki Ekstraksi (T-103)
Tabel 3.1 Neraca Massa Pada Tangki Ekstraksi (T-103)
Komponen Masuk (kg/jam)
Keluar (kg/jam)
Alur 1 Alur 2 Alur 27 Alur 3
Selulosa 92,6364 - - 92,6364
Lignin 30,8788 - - 30,8788
Tabel 3.1 Neraca Massa Pada Tangki Ekstraksi (TE-103)…….(lanjutan)
H2O 62,581 17,4980 1209,4193 1289,4983
NaOH - 3,0879 - 3,0879
Sub total 205,8586 20,5859 1209,4193 1435,8638
Total 1435,8638 1435,8638
3.2. Neraca Massa Pada Rotary Washer I (RW-101)
Tabel 3.2 Neraca Massa Pada Rotary Washer I (RW-101)
Komponen Masuk (kg/jam) Keluar (kg/jam)
Alur 3 Alur 25 Alur 4 Alur 5
Selulosa 92,6364 - 1,8527 90,78364
Lignin 30,8788 - 18,9997 11,8790
Pektin 19,7624 - 12,1598 7,6026
H2O 1289,4983 3589.6594 4781,5745 97,5831
NaOH 3,0879 - 3,0878 -
Sub total 1425,8638 3589.6594 4817,6747 207,8484
Total 5025,5232 5025.5232
3.3. Neraca Massa Pada Tangki Bleaching (T-104)
Tabel 3.3 Neraca Massa Pada Tangki Bleaching (T-104)
Komponen Masuk (g/jam)
Keluar(kg/jam )
Alur 5 Alur 6 Alur 28 Alur 7
Selulosa 90,7836 - - 90,7836
Lignin 11,8791 - - 11,8791
Pektin 7,6026 - - 7,6026
H2O 97,5832 10,2885 884,5162 992,3879
NaOCl - 0,1039 - 0,1039
Sub total 207,8485 10,3924 884,5162 1102,7571
Total 1102,7571 1102,7571
3.4. Neraca Massa Pada Rotary Washer II (RW-102)
Tabel 3.4 Neraca Massa Pada Rotary Washer II (RW-102)
Komponen Masuk (kg/jam) Keluar (kg/jam)
Alur7 Alur 26 Alur9 Alu8
Selulosa 90,7836 - 1,8157 88,9680
Lignin 11,8791 - 10,3785 1,5006
Pektin 7,6026 - 6,6422 0,9604
H2O 992,3879 2756,8928 3674,2951 74,9856
NaOCl 0,1039 - 0,1039 -
Sub total 1102,7571 2756,8928 3693,2355 166,4145
3.5. Neraca Massa Pada Rotary Dryer I (RD-101)
Tabel 3.5 Neraca Massa Pada Rotary Dryer I(RD- 101)
Komponen Masuk (kg/jam) Keluar(kg/jam)
Alur8 Alur10 Alur11
Selulosa 88,9680 - 88,9680
Lignin 1,5006 - 1,5006
Pektin 0,9604 - 0,9604
H2O 74,9856 67,4871 7,4986
Sub total 166,4145 67,4871 98,9275
Total 166,4145 166,4145
3.6. Neraca Massa Pada Tangki Aktivasi (R-205)
Tabel 3.6 Neraca Massa Pada Tangki Aktivasi (R-205)
Komponen Masuk(kg/jam) Keluar(kg/jam)
Alur11 Alur 12 Alur13
Selulosa 88,9680 - 88,9680
Lignin 1,5006 - 1,5006
Pektin 0,9604 - 0,9604
H2O 7,4986 0,6228 8,1213
CH3COOH - 30,5160 30,5160
Subtotal 98,9275 31,1388 130,0662
Total 130,0662 130,0662
3.7. Neraca Massa Pada Reaktor Asetilasi (R-201)
Tabel 3.7 Neraca Massa Pada Reaktor Asetilasi (R-201)
Komponen Masuk(kg/jam) Keluar (kg/jam)
Alur13 Alur15 Alur 16 Alur17 Alur 18
Selulosa Triasetat - - - - 158,1653
Selulosa 88,9680 - - - -
Lignin 1,5006 - - - 1,5006
Pektin 0,9604 - - - 0,0000
H2O 8,1213 116,9039 - 0,0676 125,0929
CH3COOH 30,5160 272,7758 4,3950 - 406,5401
(CH3CO)2O - - 215,3559 - 47,3053
H2SO4 - - - 3,3132 3,3132
Sub total 130,0662 389,6797 219,7509 3,3808 742,8776
3.8. Neraca Massa Pada Reaktor Hidrolisa (R-202)
Tabel 3.8 Neraca Massa Pada Reaktor Hidrolisa (R-202)
Komponen Masuk(kg/jam) Keluar(kg/jam)
Alur18 Alur28 Alur19
Selulosa Triasetat 158,1653 - -
Selulosa Asetat - - 135,0995
Lignin 1,5006 - 1,5006
Pektin 0,9604 - 0,9604
H2O 125,0929 63,1673 170,1938
CH3COOH 406,5401 - 494,0314
(CH3CO)2O 47,3053 - 0,9461
H2SO4 3,3132 - 3,3132
Sub total 742,8776 63,1673 806,0449
Total 806,0449 806,0449
3.9. Neraca Massa Pada Centrifuge (CF - 101)
Tabel 3.9 Neraca Massa Pada Centrifuge (CF - 101)
Komponen Masuk(kg/jam) Keluar(kg/jam)
Alur20 Alur21 Alur22
Selulosa Asetat 135,0995 - 135,0995
Lignin 1,5006 - 1,5006
Pektin 0,9604 - 0,9604
H2O 170,1938 166,7899 3,4039
CH3COOH 494,0314 484,1508 9,8806
(CH3CO)2O 0,9461 0,9461 0,0000
H2SO4 3,3132 3,3132 0,0000
Subtotal 806,0449 655,2000 150,8449
Total 806,0449 806,0449
3.10. Neraca Massa Pada RotaryDryer II (RD - 201)
Tabel 3.10 Neraca Massa Pada RotaryDryer II (RD - 201)
Komponen Masuk(kg/jam) Keluar(kg/jam)
Alur22 Alur24 Alur23
Selulosa Asetat 135,0995 - 135,0995
Lignin 1,5006 - 1,5006
Pektin 0,9604 - 0,9604
H2O 3,4039 3,0635 0,3404
CH3COOH 9,8806 8,8926 0,9881
Subtotal 150,8449 11,9561 138,8889
BAB IV
NERACA PANAS
Hasil perhitungan neraca panas pada proses pembuatan selulosa asetat dari kulit buah kakao dengan kapasitas 1.000 ton/tahun adalah sebagai berikut
Basis perhitungan : 1 jam operasi Waktu kerja /tahun : 330 hari Satuan operasi : kJ/jam
4.1. Neraca Panas pada Tangki Ekstraksi (T – 103)
Tabel 4.1 Neraca Panas pada Tangki Ekstraksi (T – 103)
Komponen Masuk (kJ/jam) Keluar (kJ/jam)
Umpan 27873,79803 -
Produk - 388677,9306
Steam 360804,1326 -
Total 388677,9306 388677,9306
4.2. Neraca Panas pada Rotary Washer I (RW – 101)
Tabel 4.2 Neraca Panas pada Rotary Washer I (RW -101)
Komponen Masuk (kJ/jam) Keluar (kJ/jam)
Umpan 465280,3874 -
Produk - 465280,3874
Total 465280,3874 465280,3874
4.3. Neraca Panas pada Tangki Bleacing (T – 104)
Tabel 4.3 Neraca Panas pada Tangki Bleacing (T – 104)
Komponen Masuk (kJ/jam) Keluar (kJ/jam)
Umpan 31103,5302 -
Produk - 150147,6994
Steam 119044,1692 -
4.4. Neraca Panas pada Rotary Washer II (RW - 102)
Tabel 4.4 Neraca Panas pada Rotary Washer II (RW - 102)
Komponen Masuk (kJ/jam)
Keluar (kJ/jam)
Umpan 207784,6795 -
Produk - 207784,6795
Total 207784,6795 207784,6795
4.5. Neraca Panas pada Rotary Dryer I(RD - 101)
Tabel 4.5 Neraca Panas pada Rotary Dryer (RD - 101)
Komponen Masuk (kJ/jam)
Keluar (kJ/jam)
Umpan 5659,1449 -
Produk - 41842.7435
Steam 36183.5986 -
Total 41842.7435 41842.7435
4.6. Neraca Panas pada Tangki Aktivasi ( T - 205)
Tabel 4.6 Neraca Panas pada Tangki Aktivasi ( T - 205)
Komponen Masuk (kJ/jam)
Keluar (kJ/jam)
Umpan 12531,14082 -
Produk - 5345,597695
Air Pendingin -7185,543122 -
Total 5345,597695 5345,597695
4.7. Neraca Panas pada Reaktor Asetilasi (R-201)
Tabel 4.7 Neraca Panas pada Reaktor Asetilasi (R-201)
Komponen Masuk (kJ/jam)
Keluar (kJ/jam)
Umpan 12624,0523 -
Produk - 74176,8034
Panas reaksi - -1111,8690
Air panas 60440,8821 -
4.8. Neraca Panas pada Reaktor Hidrolisis (R - 202)
Tabel 4.8 Neraca Panas pada Reaktor Hidrolisis (R - 202)
Komponen Masuk (kJ/jam)
Keluar (kJ/jam)
Umpan 75497,4097 -
Produk - 171432,1513
Panas reaksi - -1672,4572
Steam 94262,2844 -
Total 169759,6941 169759,6941
4.9. Neraca Panas pada Cooler (HE - 201)
Tabel 4.9 Neraca Panas pada Cooler (HE - 201)
Komponen Masuk
(kJ/jam)
Keluar (kJ/jam)
Umpan 171432,1513 -
Produk - 47305,21764
Air pendingin -124126,934 -
Total 47305,21764 47305,21764
4.10. Neraca Panas pada Rotary Dryer II(RD - 201)
Tabel 4.10 Neraca Panas pada Rotary Dryer (RD - 201)
Komponen Masuk (kJ/jam)
Keluar (kJ/jam)
Umpan 4876,7645 -
Produk - 16269,5941
Steam 11392,8295 -
Total 16269,5941 16269,5941
4.11. Neraca Panas pada Blow Box (BB - 101)
Tabel 4.11 Neraca Panas pada Blow Box (BB - 101)
Komponen Masuk
(kJ/jam)
Keluar (kJ/jam)
Umpan 12302,0167 -
Produk - 820,0832
Udara pendingin -11481,9335 -
BAB V
SPESIFIKASI PERALATAN
5.1 Gudang Penyimpanan Bahan Baku (G-101)
Fungsi : Penyimpanan kulit buah kakao selama 14 hari
Bentuk : Segi empat beraturan
Bahan konstruksi : Beton
Kondisi penyimpanan : Temperatur = 300C Tekanan = 1 atm
Kondisi Fisik : Panjang = 4,3980 m
Lebar = 4,3980 m
Tinggi = 3,5 m
5.2 Disk Chipper (DC-101)
Fungsi : untuk memotong Kulit Buah Kakao menjadi chip
Bahan : Baja
Bentuk : Piringan sebagai pisau pemotong
Jumlah : 1 unit yang terdiri dari 16 pisau pemotong Kondisi Operasi :
Tekanan = 1 atm
Temperatur = 30oC Ukuran :
Diameter piringan = 1200 mm
Ketebalan = 100 mm
Rotasi : 900 rpm
P : 16 hp
5.3 Tangki Penyimpanan Larutan NaOH (T-101)
Fungsi : Penampungan larutan NaOH 15 %
Bentuk : Silinder tegak dengan alas dan tutup datar
Bahan konstruksi : Carbon steel SA-285 grade C
Kondisi Penyimpanan Temperatur : 30OC
Tekanan : 1 atm = 14,696 psia Kondisi fisik
Diameter : 1,9098 m
Tinggi : 2,8648 m
Tebal : 0,19 in
5.4 Pompa Bahan Natrium Hidroksida (P-101)
Fungsi : Memompa larutan NaOH ke dalam tangki ekstraksi (T-
103)
Jenis : Pompa sentrifugal
Bahan Konstruksi : commercial steel
Jumlah : 1 unit
Laju pompa : 0,1513 lbm/s
Daya motor : 0.0108 hp
5.5 Tangki Ekstraksi ( T – 103 )
Fungsi : Tempat terjadinya ekstraksi lignin kulit buah Kakao dengan
larutan NaOH.
Jenis : Batch Stirred Tank
Bentuk : Tangki berpengaduk dengan alas datar dan tutup ellipsoidal
Bahan Konstruksi : Carbon Steel SA-285 grade A
Jumlah : 1 unit
Kondisi Operasi :
Temperatur = 95°C
Tekanan = 1 atm = 14,696 psia Kondisi fisik
Silinder
Diameter : 1,3687 m
Tinggi : 2,0531 m
Tutup
Diameter : 1,3687 m
Tinggi : 0,3422 m
Tebal : 0,1736 in
Pengaduk
Jenis : paddle daun dua, tiga tingkat
Jumlah baffle : 4 buah
Diameter : 0,4106 m
Daya motor : 25,7 hp
Jaket pemanas
Diameter : 1,3941 m
Tinggi : 2,0531 m
Tebal : 1,5 in
5.6 Pompa Produk Tangki Ekstraksi (P-102)
Fungsi : memompa produk dari tangki ekstraksi (T-103) menuju
rotary washer I (RW-101)
Jenis : Pompa sentrifugal
Bahan Konstruksi : commercial steel
Jumlah : 1 unit
Laju pompa : 0,8793 lbm/s
Daya motor : 0,0603 hp
5.7 Rotary Washer I (RW-101)
Fungsi : untuk mencuci Pulp yang keluar dari tangki ekstraksi
Jenis : Continuous Rotary Drum Washer
Jumlah : 1 unit
Bahan kontruksi : Commercial Steel
Diameter : 0,7165 m
Waktu tinggal : 90 s
5.8 Pompa Produk Rotary Washer I (P – 103)
Fungsi : memompa produk dari rotary washer (RW-101) menuju
Tangki Bleaching (T-104)
Jenis : Pompa sentrifugal
Bahan Konstruksi : commercial steel
Jumlah : 1 unit
Laju pompa = 0,5091 lbm/s
Daya motor : 0,0348 hp
5.9 Tangki Penyimpanan Larutan NaOCl (T-102)
Fungsi : Penampungan larutan NaOCl
Bentuk : Silinder tegak dengan alas dan tutup datar
Bahan konstruksi : Carbon steel SA-285 grade C
Jumlah : 1 unit
Kondisi Penyimpanan Temperatur : 30°C
Tekanan : 1 atm
Kondisi fisik
Diameter : 1,5237 m
Tinggi : 2,2856 m
Tebal : ¼ in
5.10 Pompa Bahan NaOCl (P-104)
Fungsi : memompa larutan NaOCl ke tangki bleaching (T-104)
Jenis : Pompa sentrifugal
Bahan Konstruksi : commercial steel
Jumlah : 1 unit
Laju pompa : 0,1909 lbm/s
Daya motor : 0.0131 hp
5.11 Tangki Bleaching (T-104)
Fungsi : Tempat terjadinya bleaching pulp dengan larutan NaOCl
Jenis : Batch Stirred Tank
Bahan Konstruksi : Carbon Steel SA-285 grade A
Jumlah : 1 unit
Kondisi Operasi :
Temperatur = 95°C
Tekanan = 1 atm = 14,696 psia Kondisi fisik
Silinder
Diameter : 1,2535 m
Tinggi : 1,8803 m
Tebal : 0,1678 in
Tutup
Diameter : 1,2535 m
Tinggi : 0,3134 m
Tebal : 0,1678 in
Pengaduk
Jenis : paddle daun dua, tiga tingkat
Jumlah baffle : 4 buah
Diameter : 0,3761 m
Daya motor : 17 hp
Jaket pemanas
Diameter : 1,2789 m
Tinggi : 1,8803 m
Tebal : 1,5 in
5.12 Pompa Tangki Bleaching (P-105)
Fungsi : memompa produk dari tangki bleaching (T-104) menuju
rotary washer II (RW-102)
Jenis : Pompa sentrifugal
Bahan Konstruksi : commercial steel
Jumlah : 1 unit
Laju pompa : 0,6753 lbm/s
5.13 Rotary Washer II (RW – 102)
Fungsi : untuk mencuci Pulp yang keluar dari tangki bleaching
Jenis : Continuous Rotary Drum Washer
Jumlah : 1 unit
Bahan kontruksi : Commercial Steel
Diameter : 0,7300 m
Waktu tinggal : 90 s
Kecepatan : 0,06 putaran / menit
5.14 Pompa Produk Rotary Washer II (P – 106)
Fungsi : memompa produk dari rotary washer (RW-102) menuju
Rotary dryer (RD – 101)
Jenis : Pompa sentrifugal
Bahan Konstruksi : commercial steel
Jumlah : 1 unit
Laju pompa = 0,6115 lbm/s
Daya motor = 0.042 hp
5.15 Rotary Dryer (RD – 101 )
Fungsi : Menguapkan H2O dari produk yang keluar dari rotary
washer II hingga memenuhi komposisi air yang diizinkan pada proses asetilasi.
Jenis : Co-Current with Rotary Atomizer (FSD-4)
Kondisi operasi
Temperatur saturated steam = 1300C = 2660F Temperatur umpan masuk rotary dryer = 38,13650C = 100,64570F Temperatur umpan keluar rotary dryer = 1000C = 2120F
Waktu Tinggal : 4,655 menit
Jumlah : 1 unit
Kondisi fisik :
Diameter : 0,4368 ft Panjang : 5,5631 ft
5.16 Belt Conveyor I (BC -101 )
Fungsi : Mengangkut pulp dari rotary dryer II (RD-201) ke blow box
(BB-101)
Jenis : Flat belt on continuous flow
Bahan kontruksi : Carbon Steel
Jumlah : 1 unit
Kondisi operasi:
Tekanan = 1 atm
Temperatur = 1000C Kecepatan conveyor = 225 ft/mnt
Lebar belt = 7 in
Daya = 0,0658 hp
5.17 Tangki Asam Asetat Glasial (T-201)
Fungsi : Penyimpanan bahan baku asam asetat glasial
Bentuk : Silinder tegak dengan alas dan tutup datar
Bahan konstruksi : Carbon steel SA-285 grade C
Jumlah : 1 unit
Kondisi Penyimpanan : Temperatur : 30OC
Tekanan : 1 atm = 14,696 psia Kondisi fisik
Diameter = 2,1662 m
Tinggi = 3,2493 m
Tebal = 0,2074 in
5.18 Pompa Bahan Asam Asetat Glasial (P-106)
Fungsi : memompa asam asetat glasial ke tangki Aktivasi (T-205)
Jenis : Pompa sentrifugal
Bahan Konstruksi : commercial steel
Jumlah : 1 unit
Laju pompa : 0,2288 lbm/s
5.19 Tangki Aktivasi (T-205)
Fungsi : Tempat mencampur pulp dengan asam asetat glasial
Jenis : Batch Stirred Tank
Bentuk : Tangki berpengaduk dengan alas datar dan tutup ellipsoidal Bahan Konstruksi : Carbon Steel SA-285 grade C
Jumlah : 1 unit
Kondisi Operasi : Temperatur = 50°C
Tekanan = 1 atm = 14,696 psia Kondisi fisik
Silinder
Diameter = 0,3637 m
Tinggi = 0,7274 m
Tebal = 0,1367 in
Tutup
Diameter = 0,3637 m
Tinggi = 0,0909 m
Tebal = 0,1367 in
Jaket pemanas
Diameter = 0,3764 m
Tinggi = 0,7274 m
Tebal = 1,2696 in
5.20 Pompa Produk Tangki Aktivasi (P-201)
Fungsi : memompa produk tangki aktifasi ke reaktor asetilasi (R-201)
Jenis : Pompa sentrifugal
Bahan Konstruksi : commercial steel
Jumlah : 1 unit
Laju pompa : 0,4779 lbm/s
Daya motor : 0,032 hp
5.21 Tangki Penyimpanan Asam Sulfat (T-202)
Fungsi : Penampungan larutan asam sulfat
Bahan konstruksi : Carbon steel SA-285 grade C
Jumlah : 1 unit
Kondisi Penyimpanan : Temperatur : 30OC
Tekanan : 1 atm = 14,696 psia Kondisi Fisik
Diameter :1,0037 m
Tinggi : 2,0074 m
Tebal : 0,1638 in
5.22 Pompa Bahan Asam Sulfat (P-108)
Fungsi : memompa asam sulfat ke reaktor asetilasi (R-201)
Jenis : Pompa sentrifugal
Bahan Konstruksi : commercial steel
Jumlah : 1 unit
Laju pompa : 0,2484 lbm/s
Daya pompa : 0.017 hp
5.23 Tangki Penyimpanan Asetat Anhidrat (T-203)
Fungsi : Penampungan bahan baku asetat anhidrat
Bentuk : Silinder tegak dengan alas dan tutup datar
Bahan konstruksi : Carbon steel SA-285 grade C
Jumlah : 1 unit
Kondisi Penyimpanan : Temperatur : 30OC
Tekanan : 1 atm = 14,696 psia Kondisi fisik
Diameter : 3,2660 m
Tinggi : 4,8989 m
Tebal : 0,2640 in
5.24 Pompa Bahan Asetat Anhidrat (P-202)
Fungsi : memompa asetat anhidrat ke reaktor asetilasi (R-201)
Jenis : Pompa sentrifugal
Jumlah : 1 unit
Laju pompa : 0,4037 lbm/s
Daya pompa : 0.0276 hp
5.25 Tangki Pencampur (Mixer) (M-201)
Fungsi : Tempat mencampur larutan asam asetat dengan air hingga
didapat komposisi larutan asetat akhir sebesar 70%.
Jenis : Batch Stirred Tank
Bentuk : Tangki berpengaduk dengan alas datar dan tutup ellipsoidal Bahan Konstruksi : Carbon Steel SA-285 grade C
Jumlah : 1 unit
Kondisi Operasi
Temperatur = 50°C
Tekanan = 1 atm
Kondisi fisik Silinder
Diameter : 0,6430 m
Tinggi : 1,2861 m
Tebal : ¼ in
Tutup
Diameter : 0,6431 m
Tinggi : 0,1608 m
Tebal : ¼ in
Jaket pemanas
Diameter : 0,1929 m
Daya motor : 0,5924 in
5.26 Pompa Produk Tangki Pencampur (P-203)
Fungsi : memompa bahan asam asetat ke reaktor asetilasi (R-201)
Jenis : Pompa sentrifugal
Bahan Konstruksi : commercial steel
Jumlah : 1 unit
Laju pompa : 0,4773 lbm/s
Daya pompa : 0.0327 hp
5.27 Reaktor Asetilasi (R-201)
Fungsi : Tempat terjadinya reaksi pemutusan ikatan –OH pada pulp
Jenis : Batch Stirred Tank Reactor
Bentuk : Tangki berpengaduk dengan alas datar dan tutup ellipsoidal Bahan Konstruksi : Carbon Steel SA-285 grade A
Jumlah : 1 unit
Kondisi Operasi
Temperatur = 70°C
Tekanan = 1 atm = 14,696 psia
Kondisi fisik Silinder
Diameter : 0,8547 m
Tinggi : 1,2821 m
Tebal : 0,1539 in
Tutup
Diameter : 0,8547 m
Tinggi : 0,2137 m
Tebal : 0,1539 in
Pengaduk
Jenis : two blade paddle,three baffles
Jumlah baffle : 4 buah
Diameter : 0,2564 m
Daya motor : 0,1358 hp
Jaket pemanas
Diameter : 0,8625 m
Tinggi : 1,4957 m
5.28 Pompa Produk Reaktor Asetilasi (P-205)
Fungsi : memompa produk asetilasi ke reaktor hidrolisa (R-202)
Jenis : Pompa sentrifugal
Bahan Konstruksi : commercial steel
Jumlah : 1 unit
Laju pompa : 0,4549 lbm/s
Daya pompa : 0.0312 hp
5.29 Reaktor Hidrolisa (R-202)
Fungsi : Tempat terjadinya reaksi hidrolisis selulosa triasetat dan asetat anhidrat.
Jenis : Batch Stirred Tank Reactor
Bentuk : Tangki berpengaduk dengan alas datar dan tutup ellipsoidal Bahan Konstruksi : Carbon Steel SA-285 grade A
Jumlah : 1 unit
Kondisi Operasi : Temperatur = 120°C
Tekanan = 1 atm = 14,696 psia Kondisi fisik
Silinder
Diameter = 1,1132 m
Tinggi = 1,6699 m
Tebal = 0,1638 in
Tutup
Diameter = 1,1132 m
Tinggi = 0,2783 m
Tebal = 0,1638 in
Pengaduk
Jenis : paddle daun dua, tiga tingkat
Diameter : 0,3340 m
Daya motor : 0,6 Hp Jaket pemanas
Diameter : 1,1216 m
Tebal : 1,3 in
5.30 Pompa Produk Reaktor Hidrolisa (P-205)
Fungsi : memompa produk dari reaktori hidrolisa menuju cooler
(HE-201) menuju unit pendingin
Jenis : Pompa sentrifugal
Bahan Konstruksi : commercial steel
Jumlah : 1 unit
Laju pompa : 0,4936 lbm/s
Daya pompa : 0.0338 hp
5.31 Cooler (HE-201)
Fungsi : Untuk mendinginkan hasil keluaran tangki hidrolisa dari suhu 120oC sampai 90oC.
Bentuk : Horizontal condensor
Jenis : 2-4 shell and tube exchanger
Dipakai : 3/4 in OD Tube 18 BWG, panjang = 2.5 ft
Jumlah : 1 unit
Fluida panas
Temperatur awal (T1) = 120°C = 248°F
Temperatur akhir (T2) = 50°C = 122°F
Fluida dingin
Temperatur awal (t1) = 30°C = 86°F
Temperatur akhir (t2) = 40°C = 104°F
5.32 Centrifuge (CF-201)
Fungsi : memisahkan produk selulosa asetat dengan campuran larutan
Jenis : Helical conveyer centrifuge
Bahan konstruksi : Carbon Steel SA-285 grade C
Jumlah : 1 unit
Kecepatan = 12000 rpm
5.33 Rotary Dryer I (RD-201)
Fungsi : Menguapkan H2O dan asam asetat dari produk yang keluar dari rotary
washer II hingga memenuh komposisi air yang diizinkan pada proses
asetilasi.
Jenis : Co-Current with Rotary Atomizer (FSD-4) Kondisi operasi
Temperatur saturated steam = 1300C = 2660F Temperatur umpan masuk rotary dryer = 500C = 1220F Temperatur umpan keluar rotary dryer = 1000C = 2120F Kondisi fisik
Diameter : 1,0623 ft Panjang : 5,3114 ft
Rotasi : 220 rpm
Waktu tinggal :4,655 menit
5.34 Belt Conveyor II (BC-201)
Fungsi : Mengangkut padatan selulosa asetat dari rotary dryer II
(RD-201) ke blow box (BB-101)
Jenis : Flat belt on continuous flow
Bahan kontruksi : Carbon Steel
Jumlah : 1 unit
Kondisi operasi:
Tekanan = 1 atm
Temperatur = 300C Kecepatan belt = 225 ft/mnt
Lebar belt = 7 in
Daya = 0,0723 hp
5.35 Blow Box (BB-101)
Fungsi : Untuk menurunkan temperatur produk selulosa asetat
dengan udara
Bahan kontruksi : Carbon Steel SA-285 Grade C
Jumlah : 1 unit
Kondisi operasi :
Temperatur = 298,15 K
Tekanan = 1 atm
Tinggi box : 0,551 m
Panjang box : 0,856 m
Lebar box : 0,856 m
5.36 Gudang Penyimpanan Selulosa Asetat (ST-101)
Fungsi : Tempat penyimpanan selulosa asetat selama 14 hari
Bentuk : Segi empat beraturan
Bahan konstruksi : Beton Kondisi penyimpanan :
Temperatur : 300C
Tekanan : 1 atm
Kondisi fisik :
Panjang : 5,0763 m
Lebar : 5,0763 m
Tinggi : 2,5382 m
5.37 Tangki Penampungan Asam Asetat Sisa (T-204)
Fungsi : Penampungan asam asetat sisa
Bentuk : Silinder tegak dengan alas dan tutup datar
Bahan konstruksi : Carbon steel SA-285 grade C
Jumlah : 1 unit
Kondisi Penyimpanan : Temperatur : 30oC
Tekanan : 1 atm = 14,696 psia Kondisi fisik :
Diameter : 2,7474 m
Tinggi : 4,1211 m
BAB VI
INSTRUMENTASI DAN KESELAMATAN KERJA
6.1 Instrumentasi
Instrumentasi adalah peralatan yang dipakai di dalam suatu proses kontrol untuk mengatur jalannya suatu proses agar diperoleh hasil sesuai dengan yang
diharapkan. Pengoperasian suatu pabrik kimia harus memenuhi beberapa persyaratan yang ditetapkan dalam perancangannya. Persyaratan tersebut meliputi keselamatan, spesifikasi produk, peraturan mengenai lingkungan hidup, kendala operasional, dan faktor ekonomi. Pemenuhan persyaratan tersebut berhadapan dengan keadaan
lingkungan yang berubah-ubah, yang dapat mempengaruhi jalannya proses atau yang
disebut disturbance (gangguan) (Stephanopoulus, 1984).
Maka operasi semua peralatan yang ada di dalam pabrik dapat dimonitor dan dikontrol dengan cermat, mudah dan efisien.Pengendalian atau pemantauan tersebut dilaksanakan melalui penggunaan peralatan dan engineer (sebagai operator terhadap
peralatan tersebut) sehingga kedua unsur ini membentuk satu system kendali terhadap pabrik. Dengan adanya instrumentasi ini pula, para sarjana teknik dapat segera melakukan tindakan apabila terjadi kejanggalan dalam proses. Namun pada dasarnya, tujuan pengendalian tersebut adalah agar kondisi proses di pabrik mencapai tingkat kesalahan (error)yang paling minimum sehingga produk dapat dihasilkan secara optimal (Considine, 1985).
Fungsi instrumentasi adalah sebagai pengontrol, penunjuk, pencatat, dan pemberi tanda bahaya. Peralatan instrumentasi biasanya bekerja dengan tenaga mekanik atau tenaga listrik dan pengontrolannya dapat dilakukan secara manual atau otomatis. Penggunaan instrumen pada suatu peralatan proses tergantung pada
Variabel-variabel proses yang biasanya dikontrol/diukur oleh instrument adalah (Considine,1985):
1. Variabel utama, seperti temperatur, tekanan, laju alir, dan level cairan.
2. Variabel tambahan, seperti densitas, viskositas, panas spesifik,
konduktivitas, pH, humiditas, titik embun, komposisi kimia, kandungan kelembaban, dan variabel lainnya
Pada dasarnya sistem pengendalian terdiri dari (Considine,1985): 1. Sensing Elemen/Elemen Perasa (Primary Element)
Elemen yang merasakan (menunjukkan) adanya perubahan dari harga variable yang diukur.
2. Elemen pengukur (measuring element)
Elemen pengukur adalah suatu elemen yang sensitif terhadap adanya
perubahan temperatur, tekanan, laju aliran, maupun tinggi fluida. Perubahan ini merupakan sinyal dari proses dan disampaikan oleh elemen pengukur ke elemen pengontrol.
3. Elemen pengontrol (controlli
