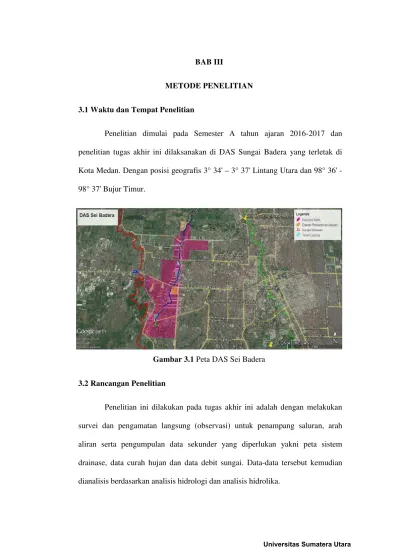

BAB III
METODE PENELITIAN
3.1Waktu dan Tempat Penelitian
Penelitian dimulai pada Semester A tahun ajaran 2016-2017 dan penelitian tugas akhir ini dilaksanakan di DAS Sungai Badera yang terletak di Kota Medan. Dengan posisi geografis 3° 34' – 3° 37' Lintang Utara dan 98° 36' - 98° 37' Bujur Timur.

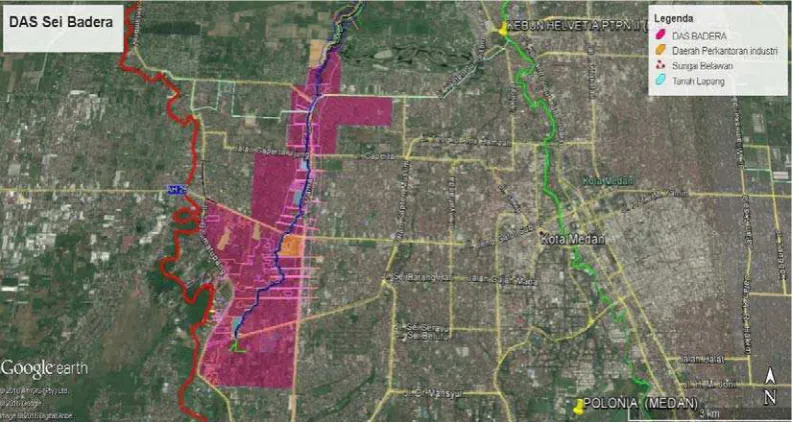

Gambar 3.1 Peta DAS Sei Badera
3.2Rancangan Penelitian

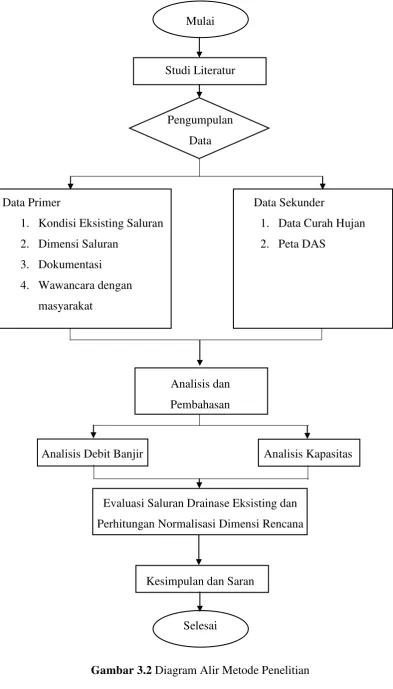

Mulai
Studi Literatur
Pengumpulan Data
Data Primer
1. Kondisi Eksisting Saluran 2. Dimensi Saluran
3. Dokumentasi 4. Wawancara dengan
masyarakat
Data Sekunder
1. Data Curah Hujan 2. Peta DAS
Analisis dan Pembahasan
Analisis Debit Banjir Analisis Kapasitas
Evaluasi Saluran Drainase Eksisting dan Perhitungan Normalisasi Dimensi Rencana
Kesimpulan dan Saran
Selesai
Studi penelitian dilakukan sesuai urutan di bawah ini:
1. Studi literatur
Rumusan-rumusan serta konsep-konsep teoritis dari berbagai literatur dipelajari dan dipahami agar landasan teoritis terpenuhi dalam mengembangkan konsep penelitian mengenai sistem jaringan drainase dan masalah-masalah penyebab terjadinya banjir di lokasi penelitian.
2. Pengumpulan data
Pengumpulan data dalam penelitian ini meliputi: a. Data primer
Data primer adalah data yang diperoleh dengan pengamatan langsung di lapangan. Secara umum pengertian data primer adalah data yang diperoleh dari sumber pertama atau data yang dikumpulkan peneliti secara langsung melalui obyek penelitian dan data ini biasanya belum diolah seperti tinjauan langsung ke lokasi penelitian. Peneliti mengukur langsung dimensi eksisting saluran drainase.
b. Data sekunder
3. Pengolahan data
Setelah semua data yang dibutuhkan diperoleh, langkah selanjutnya adalah pengolahan data. Data-data yang diperoleh dari hasil survei lapangan, hasil analisis data, dan data-data yang telah diolah oleh suatu pusat penelitian akan dihitung menggunakan suatu metode.
4. Analisis data
Dari hasil pengolahan akan dilakukan analisa data sehingga dapat diperoleh kesimpulan akhir yang berarti. Beberapa analisa data tersebut yaitu :
a. Analisis hidrologi
Analisis data ini berguna untuk mengetahui debit banjir maksimum pada drainase sehingga dapat dibandingkan dengan kapasitas drainase tersebut.
b. Analisis sistem drainase
Analisis data ini berguna untuk menghitung debit air maksimum yang dapat dialirkan saluran drainase pada lokasi yang diteliti, dengan kata lain adalah besarnya kapasitas saluran drainase eksisting.
c. Analisis permasalahan dan solusi
Penarikan kesimpulan dapat dilakukan setelah hasil pengolahan data diperoleh, ditambah dengan uraian dan informasi yang diperoleh di lapangan.
3.3Pelaksanaan Penelitian
Metode pelaksanaan penelitian ini terdiri dari beberapa proses, antara lain:
1. Penentuan lokasi penelitian
Lokasi penelitian dilakukan langsung di DAS Badera kota Medan, peneliti melakukan survei kepada warga setempat untuk menentukan tempat yang paling berpotensi banjir. Hasilnya peneliti menentukan 3 titik yaitu pada jalan Seroja, jalan Amal dan jalan Pemasyarakatan. Kemudian dilakukan pengukuran langsung dimensi saluran pada ketiga titik pengamatan tersebut.
2. Metode penelitian
Metode yang digunakan pada penelitian ini adalah metode analisis hidrologi kuantitatif deskriptif, yaitu metode perhitungan dan penjabaran hasil pengolahan data lapangan dari lokasi yang ditinjau. Metode yang dilakukan pada studi ini terlebih dahulu melakukan tinjauan lokasi di kawasan DAS Badera kota Medan.
3.4Variabel yang Diamati
1. Intensitas curah hujan 2. Luasan DAS Sei Badera 3. Debit banjir rancangan 4. Kapasitas saluran
3.5Jadwal Penelitian
BAB IV
ANALISIS DAN PEMBAHASAN
4.1. Hasil Pengamatan Kondisi Eksisting
Sistem drainase primer di DAS Badera Kota Medan merupakan sistem drainase makro yang melayani suatu kawasan dari titik hulu di daerah Kecamatan Sunggal sampai bermuara di Sungai Belawan.Panjang saluran yang diukur sepanjang 6,7 Km dari titik hulu. Penentuan panjang saluran yang diukur ini berdasarkan pengamatan di lapangan bahwa dimensi saluran dan kapasitas saluran yang perlu dianalisis adalah sepanjang 6,7 km dari total panjang sungai badera 21 Km. Kondisi sungai setelah diatas jarak 6,7 km sudah mempunyai badan penampang yang lebar dan dianalisis masih sangat cukup untuk menampung debit banjir yang ada. Secara umum saluran drainase primer ini memiliki bentuk penampang trapesium.
4.1.1. Identifikasi Masalah
Pada beberapa titik saluran di Sei Badera ini terdapat beberapa permasalahan seperti masalah sedimentasi, penyempitan dimensi saluran, saluran yang tertutup tanaman dan sampah. Sehingga menyebabkan terjadinya genangan/banjir, akibat kapasitas saluran tidak mampu menampung debit banjir.
4.2. Analisis Hidrologi
4.2.1. Penentuan Stasiun Pengamatan Hujan
Analisis curah hujan digunakan untuk menghitung besarnya pengaruh hujan yang berada di sekitar daerah tangkapan air. Pada penelitian ini digunakan data hujan selama sepuluh tahun yang tercatat mulai tahun 2006 sampai dengan 2015 pada pos pengamatan st. Kebun Helvetia PTPN II (Medan), st. Geofisika Tuntungan (Medan), dan st. BBMKG Wilayah I (Medan).
Posisi masing-masing letak Pos Stasiun Curah hujan dapat dilihat pada Gambar 4.1 sebagai berikut:
Gambar 4.1Sungai Badera dan Posisi Stasiun Curah Hujan
Dari hasil data yang diperoleh (dari setiap stasiun curah hujan) dipilih yang tertinggi setiap tahun. Data hujan yang diambil setiap tahun adalah hujan maksimum harian DAS untuk tahun tersebut. Data curah hujan untuk masing-masing stasiun dapat dilihat pada tabel berikut :
Tabel 4.1 Data Curah Hujan Harian Maksimum Stasiun BBMKG (Sumber : Stasiun Klimatologi Sampali Medan)
Tabel 4.2 Data Curah Hujan Harian Maksimum Stasiun PTPN II Helvetia Tahun Jan Feb Mar Apr Mei Jun Jul Ags Sep Okt Nov Des
(Sumber : Stasiun Klimatologi Sampali Medan)
Tabel 4.3 Data Curah Hujan Harian Maksimum Stasiun Geofisika Tuntungan Tahun Jan Feb Mar Apr Mei Jun Jul Ags Sep Okt Nov Des
4.2.2. Penentuan Curah Hujan Rencana
Hasil dari data curah hujan di atas akan dilakukan analisis curah hujan rencana untuk mendapatkan debit aliran permukaan. Data curah hujan stasiun BBMKG diperoleh data yang hilang sepanjang tahun 2006 dan sebagian tahun 2007. Dengan menggunakan metode Poligon Thiessen, maka luas daerah untuk setiap stasiun curah hujan yang mewakili dapat diketahui. Stasiun Kebun Helvetia PTPN II mewakili luas 95% dari luas DAS Badera, sementara Stasiun BBMKG 5% dan Stasiun Geofisika Tuntungan 0%. Maka data curah hujan yang digunakan hanya dari 2 stasiun pengamatan, yaitu Stasiun Kebun Helvetia PTPN II dan BBMKG.
Berdasarkan kondisi data tersebut maka penentuan data curah hujan yang dapat digunakan adalah sebagai berikut:
1. Stasiun curah hujan yang paling berpengaruh terhadap catchment area
adalah stasiun BBMKG dan Kebun Helvetia. Stasiun Tuntungan tidak terlalu berpegaruh. Sehingga dari kondisi jika menggunakan metode polygon thiessen hanya 2 stasiun yang dapat digunakan, makadigunakan metode rata-rata aljabar agar 3 stasiun dapat digunakan.
2. Stasiun BBMKG tidak mempunyai data curah hujan pada tahun 2006 maka diperlukan kelengkapan data/pembangkitan data pada stasiun curah hujan tersebut.
relative sama. Stasiun yang sesuai digunakan sebagai pembanding adalah stasiun Kebun Helvetia dan Tuntungan.
4.1.3. Perhitungan Data Curah Hujan yang Hilang
Perhitungan dilakukan dengan metode Inversed Square Distance dengan persamaan (2.5) sebagai berikut :
Px
= tinggi hujan yang dicari
A, PB, PC
dXA, dXB, dXC = jarak stasiun X terhadap stasiun disekitarnya = tinggi hujan pada stasiun di sekitarnya
Tabel 4.4 Jarak antar Stasiun Curah Hujan
Jarak Stasiun BBMKG Kebun Helvetia Tuntungan
BBMKG 10,10 8,90
Kebun Helvetia 10,10 17,37
Tuntungan 8,90 17,37
maka data curah hujan pada bulan Januari 2006 stasiun BBMKG
P1
Tabel 4.5Data Curah Hujan Harian Maksimum Stasiun BBMKG
Tahun Jan Feb Mar Apr Mei Jun Jul Ags Sep Okt Nov Des 2006 35 98 38 50 55 90 37 35 62 62 67 81 2007 39 25 7 25 60 23 59 47 70 72 101 112 2008 65 39 42 66 51 46 33 46 64 65 65 54 2009 85 81 61 63 79 18 67 62 79 39 61 39 2010 38 28 85 28 52 35 52 57 71 40 78 40 2011 62 19 97 56 43 58 49 49 28 89 55 77 2012 53 29 70 54 56 27 56 46 71 100 92 40 2013 47 73 56 38 26 36 31 94 82 68 58 98
2014 5 14 51 35 66 33 64 0 49 78 63 112
2015 74 64 32 60 46 33 46 59 57 98 107 29 (Sumber : Hasil Perhitungan)
Tabel 4.6Data Curah Hujan Harian Maksimum Stasiun PTPN II Helvetia Tahun Jan Feb Mar Apr Mei Jun Jul Ags Sep Okt Nov Des
2006 42 20 39 43 53 53 22 32 60 28 29 76
2007 42 6 3 18 60 10 46 65 52 21 65 76
2008 9 39 25 40 35 71 87 39 39 69 75 76
2009 82 76 38 113 31 41 75 88 68 69 53 36 2010 15 65 30 33 10 67 52 28 84 35 40 25 2011 45 45 35 47 30 30 45 50 53 60 45 25
2012 40 25 40 55 47 5 53 10 97 68 72 30
2013 14 49 25 25 51 27 14 30 35 78 30 57 2014 20 16 29 30 47 70 30 65 47 47 47 59 2015 59 45 10 52 37 30 67 42 42 69 63 63
(Sumber : Hasil Perhitungan)
Tabel 4.7 Curah Hujan Rata-rata Maksimum Bulanan (mm)
Tahun Jan Feb Mar Apr Mei Jun Jul Ags Sep Okt Nov Des 2006 35 92 38 50 55 87 36 35 62 60 64 80 2007 39 24 8 25 60 22 50 53 61 104 93 100 2008 46 39 36 57 46 54 51 46 62 65 66 61 2009 69 73 50 71 60 42 56 58 73 65 67 49 2010 44 36 74 29 31 50 45 49 73 42 71 41 2011 69 27 87 43 46 56 43 58 53 74 53 53 2012 39 27 56 58 51 21 71 40 74 72 70 54 2013 43 54 53 39 59 43 32 67 66 95 42 82 2014 16 22 44 45 58 51 50 35 59 71 58 68 2015 52 44 26 42 82 32 51 55 55 105 93 87 Rerat 45 44 47 46 55 46 49 50 64 75 68 68 Max 69 92 87 71 82 87 71 67 74 105 93 100
Min 16 22 8 25 31 21 32 35 53 42 42 41
(Sumber : Hasil Perhitungan)
Curah hujan tertinggi pada tahun 2009 sebesar 110,5 mm. Data urut hujan maksimum harian secara lengkap ditunjukkan tabel 4.8 di bawah ini:
Tabel 4.8 Curah Hujan Harian Maksimum Tahunan (mm) No. Urut Tahun Data Urut (mm)
1 2015 105
2 2007 104
3 2013 95
4 2006 92
5 2011 87
6 2012 74
7 2010 74
8 2009 73
9 2014 71
10 2008 66
4.1.4. Penentuan Pola Distribusi Hujan 1. Analisis curah hujan distribusi normal
Data-data yang digunakan dalam perhitungan parameter statistik dapat dilihat pada tabel 4.9
Tabel 4.9 Analisis curah hujan distribusi normal No Curah hujan
(Sumber : Hasil Perhitungan)
Dari data-data diatas didapat : X = 84,11
Tabel 4.10 Analisis Curah Hujan Rencana dengan Distribusi Normal No Periode ulang (T)
2. Analisis curah hujan distribusi log normal
Data-data yang digunakan dalam perhitungan parameter statistik dengan sebaran logaritmatik dapat dilihat pada tabel 4.11
Tabel 4.11 Analisis Curah Hujan dengan Distribusi Log Normal
No
(Sumber : Hasil Perhitungan)
Dari data-data diatas didapat : X = 1,919
Tabel 4.12 Analisis Curah Hujan Rencana dengan Distribusi Log Normal No Periode ulang

BAB III
METODE PENELITIAN
3.1Waktu dan Tempat Penelitian
Penelitian dimulai pada Semester A tahun ajaran 2016-2017 dan penelitian tugas akhir ini dilaksanakan di DAS Sungai Badera yang terletak di Kota Medan. Dengan posisi geografis 3° 34' – 3° 37' Lintang Utara dan 98° 36' - 98° 37' Bujur Timur.
Gambar 3.1 Peta DAS Sei Badera
3.2Rancangan Penelitian
Mulai
Studi Literatur
Pengumpulan Data
Data Primer
1. Kondisi Eksisting Saluran 2. Dimensi Saluran
3. Dokumentasi 4. Wawancara dengan
masyarakat
Data Sekunder
1. Data Curah Hujan 2. Peta DAS
Analisis dan Pembahasan
Analisis Debit Banjir Analisis Kapasitas
Evaluasi Saluran Drainase Eksisting dan Perhitungan Normalisasi Dimensi Rencana
Kesimpulan dan Saran
Selesai
Studi penelitian dilakukan sesuai urutan di bawah ini:
1. Studi literatur
Rumusan-rumusan serta konsep-konsep teoritis dari berbagai literatur dipelajari dan dipahami agar landasan teoritis terpenuhi dalam mengembangkan konsep penelitian mengenai sistem jaringan drainase dan masalah-masalah penyebab terjadinya banjir di lokasi penelitian.
2. Pengumpulan data
Pengumpulan data dalam penelitian ini meliputi: a. Data primer
Data primer adalah data yang diperoleh dengan pengamatan langsung di lapangan. Secara umum pengertian data primer adalah data yang diperoleh dari sumber pertama atau data yang dikumpulkan peneliti secara langsung melalui obyek penelitian dan data ini biasanya belum diolah seperti tinjauan langsung ke lokasi penelitian. Peneliti mengukur langsung dimensi eksisting saluran drainase.
b. Data sekunder
3. Pengolahan data
Setelah semua data yang dibutuhkan diperoleh, langkah selanjutnya adalah pengolahan data. Data-data yang diperoleh dari hasil survei lapangan, hasil analisis data, dan data-data yang telah diolah oleh suatu pusat penelitian akan dihitung menggunakan suatu metode.
4. Analisis data
Dari hasil pengolahan akan dilakukan analisa data sehingga dapat diperoleh kesimpulan akhir yang berarti. Beberapa analisa data tersebut yaitu :
a. Analisis hidrologi
Analisis data ini berguna untuk mengetahui debit banjir maksimum pada drainase sehingga dapat dibandingkan dengan kapasitas drainase tersebut.
b. Analisis sistem drainase
Analisis data ini berguna untuk menghitung debit air maksimum yang dapat dialirkan saluran drainase pada lokasi yang diteliti, dengan kata lain adalah besarnya kapasitas saluran drainase eksisting.
c. Analisis permasalahan dan solusi
Penarikan kesimpulan dapat dilakukan setelah hasil pengolahan data diperoleh, ditambah dengan uraian dan informasi yang diperoleh di lapangan.
3.3Pelaksanaan Penelitian
Metode pelaksanaan penelitian ini terdiri dari beberapa proses, antara lain:
1. Penentuan lokasi penelitian
Lokasi penelitian dilakukan langsung di DAS Badera kota Medan, peneliti melakukan survei kepada warga setempat untuk menentukan tempat yang paling berpotensi banjir. Hasilnya peneliti menentukan 3 titik yaitu pada jalan Seroja, jalan Amal dan jalan Pemasyarakatan. Kemudian dilakukan pengukuran langsung dimensi saluran pada ketiga titik pengamatan tersebut.
2. Metode penelitian
Metode yang digunakan pada penelitian ini adalah metode analisis hidrologi kuantitatif deskriptif, yaitu metode perhitungan dan penjabaran hasil pengolahan data lapangan dari lokasi yang ditinjau. Metode yang dilakukan pada studi ini terlebih dahulu melakukan tinjauan lokasi di kawasan DAS Badera kota Medan.
3.4Variabel yang Diamati
1. Intensitas curah hujan 2. Luasan DAS Sei Badera 3. Debit banjir rancangan 4. Kapasitas saluran
3.5Jadwal Penelitian
BAB IV
ANALISIS DAN PEMBAHASAN
4.1. Hasil Pengamatan Kondisi Eksisting
Sistem drainase primer di DAS Badera Kota Medan merupakan sistem drainase makro yang melayani suatu kawasan dari titik hulu di daerah Kecamatan Sunggal sampai bermuara di Sungai Belawan.Panjang saluran yang diukur sepanjang 6,7 Km dari titik hulu. Penentuan panjang saluran yang diukur ini berdasarkan pengamatan di lapangan bahwa dimensi saluran dan kapasitas saluran yang perlu dianalisis adalah sepanjang 6,7 km dari total panjang sungai badera 21 Km. Kondisi sungai setelah diatas jarak 6,7 km sudah mempunyai badan penampang yang lebar dan dianalisis masih sangat cukup untuk menampung debit banjir yang ada. Secara umum saluran drainase primer ini memiliki bentuk penampang trapesium.
4.1.1. Identifikasi Masalah
Pada beberapa titik saluran di Sei Badera ini terdapat beberapa permasalahan seperti masalah sedimentasi, penyempitan dimensi saluran, saluran yang tertutup tanaman dan sampah. Sehingga menyebabkan terjadinya genangan/banjir, akibat kapasitas saluran tidak mampu menampung debit banjir.
4.2. Analisis Hidrologi
4.2.1. Penentuan Stasiun Pengamatan Hujan
Analisis curah hujan digunakan untuk menghitung besarnya pengaruh hujan yang berada di sekitar daerah tangkapan air. Pada penelitian ini digunakan data hujan selama sepuluh tahun yang tercatat mulai tahun 2006 sampai dengan 2015 pada pos pengamatan st. Kebun Helvetia PTPN II (Medan), st. Geofisika Tuntungan (Medan), dan st. BBMKG Wilayah I (Medan).
Posisi masing-masing letak Pos Stasiun Curah hujan dapat dilihat pada Gambar 4.1 sebagai berikut:
Gambar 4.1Sungai Badera dan Posisi Stasiun Curah Hujan
Dari hasil data yang diperoleh (dari setiap stasiun curah hujan) dipilih yang tertinggi setiap tahun. Data hujan yang diambil setiap tahun adalah hujan maksimum harian DAS untuk tahun tersebut. Data curah hujan untuk masing-masing stasiun dapat dilihat pada tabel berikut :
Tabel 4.1 Data Curah Hujan Harian Maksimum Stasiun BBMKG
(Sumber : Stasiun Klimatologi Sampali Medan)
Tabel 4.2 Data Curah Hujan Harian Maksimum Stasiun PTPN II Helvetia Tahun Jan Feb Mar Apr Mei Jun Jul Ags Sep Okt Nov Des
(Sumber : Stasiun Klimatologi Sampali Medan)
4.2.2. Penentuan Curah Hujan Rencana
Hasil dari data curah hujan di atas akan dilakukan analisis curah hujan rencana untuk mendapatkan debit aliran permukaan. Data curah hujan stasiun BBMKG diperoleh data yang hilang sepanjang tahun 2006 dan sebagian tahun 2007. Dengan menggunakan metode Poligon Thiessen, maka luas daerah untuk setiap stasiun curah hujan yang mewakili dapat diketahui. Stasiun Kebun Helvetia PTPN II mewakili luas 95% dari luas DAS Badera, sementara Stasiun BBMKG 5% dan Stasiun Geofisika Tuntungan 0%. Maka data curah hujan yang digunakan hanya dari 2 stasiun pengamatan, yaitu Stasiun Kebun Helvetia PTPN II dan BBMKG.
Berdasarkan kondisi data tersebut maka penentuan data curah hujan yang dapat digunakan adalah sebagai berikut:
1. Stasiun curah hujan yang paling berpengaruh terhadap catchment area
adalah stasiun BBMKG dan Kebun Helvetia. Stasiun Tuntungan tidak terlalu berpegaruh. Sehingga dari kondisi jika menggunakan metode polygon thiessen hanya 2 stasiun yang dapat digunakan, makadigunakan metode rata-rata aljabar agar 3 stasiun dapat digunakan.
2. Stasiun BBMKG tidak mempunyai data curah hujan pada tahun 2006 maka diperlukan kelengkapan data/pembangkitan data pada stasiun curah hujan tersebut.
3. Pembangkitan data dilakukan dengan cara empiris yaitu metode Inversed
Square Distance. Pada metode ini diperlukan stasiun pembanding yang
relative sama. Stasiun yang sesuai digunakan sebagai pembanding adalah stasiun Kebun Helvetia dan Tuntungan.
4.1.3. Perhitungan Data Curah Hujan yang Hilang
Perhitungan dilakukan dengan metode Inversed Square Distance dengan persamaan (2.5) sebagai berikut :
Px
= tinggi hujan yang dicari A, PB, PC
dXA, dXB, dXC = jarak stasiun X terhadap stasiun disekitarnya = tinggi hujan pada stasiun di sekitarnya
Tabel 4.4 Jarak antar Stasiun Curah Hujan
Jarak Stasiun BBMKG Kebun Helvetia Tuntungan
BBMKG 10,10 8,90
Kebun Helvetia 10,10 17,37
Tuntungan 8,90 17,37
maka data curah hujan pada bulan Januari 2006 stasiun BBMKG P1
Tabel 4.5Data Curah Hujan Harian Maksimum Stasiun BBMKG
Tahun Jan Feb Mar Apr Mei Jun Jul Ags Sep Okt Nov Des
2006 35 98 38 50 55 90 37 35 62 62 67 81
2007 39 25 7 25 60 23 59 47 70 72 101 112
2008 65 39 42 66 51 46 33 46 64 65 65 54
2009 85 81 61 63 79 18 67 62 79 39 61 39
2010 38 28 85 28 52 35 52 57 71 40 78 40
2011 62 19 97 56 43 58 49 49 28 89 55 77
2012 53 29 70 54 56 27 56 46 71 100 92 40
2013 47 73 56 38 26 36 31 94 82 68 58 98
2014 5 14 51 35 66 33 64 0 49 78 63 112
2015 74 64 32 60 46 33 46 59 57 98 107 29
(Sumber : Hasil Perhitungan)
Tabel 4.6Data Curah Hujan Harian Maksimum Stasiun PTPN II Helvetia Tahun Jan Feb Mar Apr Mei Jun Jul Ags Sep Okt Nov Des
2006 42 20 39 43 53 53 22 32 60 28 29 76
2007 42 6 3 18 60 10 46 65 52 21 65 76
2008 9 39 25 40 35 71 87 39 39 69 75 76
2009 82 76 38 113 31 41 75 88 68 69 53 36
2010 15 65 30 33 10 67 52 28 84 35 40 25
2011 45 45 35 47 30 30 45 50 53 60 45 25
2012 40 25 40 55 47 5 53 10 97 68 72 30
2013 14 49 25 25 51 27 14 30 35 78 30 57
2014 20 16 29 30 47 70 30 65 47 47 47 59
2015 59 45 10 52 37 30 67 42 42 69 63 63
(Sumber : Hasil Perhitungan)
Tabel 4.7 Curah Hujan Rata-rata Maksimum Bulanan (mm)
Tahun Jan Feb Mar Apr Mei Jun Jul Ags Sep Okt Nov Des
2006 35 92 38 50 55 87 36 35 62 60 64 80
2007 39 24 8 25 60 22 50 53 61 104 93 100
2008 46 39 36 57 46 54 51 46 62 65 66 61
2009 69 73 50 71 60 42 56 58 73 65 67 49
2010 44 36 74 29 31 50 45 49 73 42 71 41
2011 69 27 87 43 46 56 43 58 53 74 53 53
2012 39 27 56 58 51 21 71 40 74 72 70 54
2013 43 54 53 39 59 43 32 67 66 95 42 82
2014 16 22 44 45 58 51 50 35 59 71 58 68
2015 52 44 26 42 82 32 51 55 55 105 93 87
Rerat 45 44 47 46 55 46 49 50 64 75 68 68
Max 69 92 87 71 82 87 71 67 74 105 93 100
Min 16 22 8 25 31 21 32 35 53 42 42 41
(Sumber : Hasil Perhitungan)
Curah hujan tertinggi pada tahun 2009 sebesar 110,5 mm. Data urut hujan maksimum harian secara lengkap ditunjukkan tabel 4.8 di bawah ini:
Tabel 4.8 Curah Hujan Harian Maksimum Tahunan (mm) No. Urut Tahun Data Urut (mm)
1 2015 105
2 2007 104
3 2013 95
4 2006 92
5 2011 87
6 2012 74
7 2010 74
8 2009 73
9 2014 71
10 2008 66
4.1.4. Penentuan Pola Distribusi Hujan 1. Analisis curah hujan distribusi normal
Data-data yang digunakan dalam perhitungan parameter statistik dapat dilihat pada tabel 4.9
Tabel 4.9 Analisis curah hujan distribusi normal No Curah hujan
(Sumber : Hasil Perhitungan)
Dari data-data diatas didapat : X = 84,11
Tabel 4.10 Analisis Curah Hujan Rencana dengan Distribusi Normal No Periode ulang (T)
2. Analisis curah hujan distribusi log normal
Data-data yang digunakan dalam perhitungan parameter statistik dengan sebaran logaritmatik dapat dilihat pada tabel 4.11
Tabel 4.11 Analisis Curah Hujan dengan Distribusi Log Normal No
(Sumber : Hasil Perhitungan)
Dari data-data diatas didapat : X = 1,919
Tabel 4.12 Analisis Curah Hujan Rencana dengan Distribusi Log Normal No Periode ulang
3. Analisis curah hujan distribusi log person III
Tabel 4.13 Analisis Curah Hujan dengan Distribusi Log Person III No Curah
(Sumber : Hasil Perhitungan)
Dari data-data diatas didapat : X = 1,919
9×8×0,074³= 0,17533
Tabel 4.14 Analisis Curah Hujan Rencana dengan Distribusi Log Person III No Periode ulang
4. Analisis curah hujan distribusi Gumbel
Tabel 4.15 Analisis Curah Hujan dengan Distribusi Gumbel No Curah
(Sumber : Hasil Perhitungan)
Dari data-data diatas didapat : X = 84,11
4.1.5. Analisis Frekuensi Curah Hujan
Frekuensi curah hujan adalah besarnya kemungkinan suatu besaran hujan disamai atau dilampaui.
Tabel 4.17 Analisis Frekuensi Curah Hujan
No. Xi Xi-Ẍ (Xi-Ẍ)2 (Xi-Ẍ)3 (Xi-Ẍ)4 Rata-rata 84.11037 0.00 185.1292 673.1854 53510.7 (Sumber: Hasil Perhitungan)
Dari hasil perhitungan diatas selanjutnya ditentukan jenis sebaran yang sesuai, dalam penentuan jenis sebaran diperlukan faktor-faktor sebagai berikut:
1. Koefisien Kemencengan (Cs
�� = � ∑
2. Koefisien Kurtosis (Ck
3. Koefisien Variasi (Cv
�� = ���
)
�� = 14,34
84,11= 0,170517
4.1.6. Pemilihan Jenis Distribusi
Untuk menentukan jenis sebaran yang akan digunakan, maka parameter statistik data curah hujan wilayah diperiksa terhadap beberapa jenis sebaran sebagai berikut:
1. Distribusi Gumbel 2. Distribusi Log Normal 3. Distribusi Log Person III 4. Distribusi Normal
Berikut ini adalah perbandingan syarat-syarat distribusi dan hasil perhitungan analisis frekuensi hujan.
Tabel 4.18 Uji parameter statistik untuk menentukan jenis sebaran
No Jenis Sebaran Syarat Hasil
Perhitungan Keterangan
1 Normal Cs = 0 0,3169 Tidak sesuai
Ck = 3 2,509 Tidak sesuai
2 Log Normal
Cs = Cv3 + 3Cv 0.5165 Tidak sesuai
Ck = Cv8 + 6Cv6 + 15Cv4
+ 16Cv2
3.478
+ 3 Tidak sesuai
3 Gumbel Cs = 1,14 0,3169 Tidak sesuai
Ck = 5,4 2,509 Tidak sesuai
Berdasarkan tabel 4.18, maka distribusi Log Normal (Cs ≠ Cv3 + 3Cv
Berdasarkan analisis frekuensi yang dilakukan pada data curah hujan harian maksimum diperoleh bahwa jenis distribusi yang paling cocok dengan sebaran data curah hujan harian maksimum di daerah aliran air adalah distribusi Log Pearson type III.
) dapat digunakan sebagai metode perhitungan curah hujan rancangan.
4.1.6.1.Uji Sebaran Smirnov-Kolmogorov
Tabel 4.19 Perhitungan uji sebaran metode Smirnov-Kolmogorov
No Tahun
Curah Hujan (mm)
Xi
M �(�) = �
�+ 1 �(�<) �=
� − Ẍ
�� �′(�) =
�
� −1 �′(�<) � =�(�<)− �′(�<)
1 2009 110.5 1 0.0909 0.9091 2.115 0.017 0.983 0.074
2 2012 95.7 2 0.1818 0.8182 1.084 0.139 0.861 0.043
3 2008 84.3 3 0.2727 0.7273 0.290 0.386 0.614 0.113
4 2010 83.35 4 0.3636 0.6364 0.224 0.412 0.588 0.048
5 2007 77.8 5 0.4545 0.5455 -0.163 0.565 0.435 0.110
6 2013 77.5 6 0.5455 0.4545 -0.184 0.573 0.427 0.028
7 2006 72.2 7 0.6364 0.3636 -0.553 0.710 0.290 0.074
8 2015 70.45 8 0.7273 0.2727 -0.675 0.750 0.250 0.023
9 2014 68.15 9 0.8182 0.1818 -0.835 0.798 0.202 0.020
10 2011 61.45 10 0.9091 0.0909 -1.302 0.904 0.096 0.006
Sumber: Hasil Perhitungan
Dari hasil perhitungan di atas didapat nilai Dmax sebesar 0,113 yang kurang dari nilai Dcr pada tabel uji Smirnov Kolmogorov
yang besarnya adalah 0,410 (Dmax< Dcr (memenuhi syarat)). Maka dari pengujian kecocokan penyebaran Distribusi Log Pearson III
4.1.7. Koefisien Pengaliran (run off)
Koefisien pengaliran adalah bilangan yang menunjukkan perbandingan antara besarnya aliran permukaan dan besarnya curah hujan yang didasarkan pada kondisi daerah pengaliran dan karakteristik hujan pada suatu daerah. Kondisi dan karakteristik yang dimaksud adalah :
• Intensitas hujan
• Luas dan bentuk daerah pengaliran
• Topografi
• Tata guna lahan
Dalam hal ini telah ditentukan nilai dari koefisien limpasan terhadap kondisi karakter permukaannya yaitu :
Tabel 4.20 Nilai Koefisien Run Off (C) Jenis daerah Koefisien
aliran
Kondisi Permukaan Koefisien aliran
Banyak rumah, terpisah Banyak rumah, rapat
Daerah tidak terpelihara 0,10 – 0,30
Sumber : SNI 1724-2015 Analisis Hidrologi, Hidraulik dan Kriteria Desain Bangunan di Sungai
Untuk perhitungan koefisien pengaliran dari daerah yang memiliki tutupan lahan yang tidak seragam maka diperoleh dengan mengambil rata-rata dari harga C masing-masing tipe kondisi permukaan, yaitu:
An
C1,C2,C3 = koefisien pengaliran yang sesuai dengan tipe kondisi permukaan A1,A2,A3 = luas daerah pengaliran yang diperhitungkan sesuai dengan kondisi
permukaan.
Tabel 4.21 Nilai Koefisien Pengaliran Total
No. Jenis Daerah A (Km2) C C x A
4.1.8. Perhitungan Intensitas Hujan Jam-jaman
Untuk perhitungan waktu konsentrasi (Tc) menggunakan rumus yang dikembangkan oleh Kirpich, dapat ditulis sebagai berikut :
385
S = kemiringan rata-rata saluran utama (m/m)
Contoh perhitungan
a. Saluran Drainase Jalan Seroja L = 0,870 km
Intensitas Curah Hujan
� =�24
Nilai intensitas hujan untuk periode ulang dan lokasi lain dapat dilihat pada tabel.
Tabel 4.22 Intensitas Hujan Jam-jaman No 3 Pemasyarakatan 5.50 0.002 2.475 15.65 18.10 19.60 21.37 22.62 23.83
(Sumber : Hasil Perhitungan)
Pembagian catchment area digunakan untuk menghitung kapasitas setiap titik pengamatan pada saluran drainase, sehingga saluran drainase itu memiliki luasan daerah aliran yang berbeda-beda di setiap titik pengamatan.
Untuk pembagian catchment area saluran drainase Sungai Badera dapat dilihat pada gambar
Jalan Pemasyarakatan
Gambar 4.2 Peta DAS Sei Badera
Metode yang digunakan untuk menghitung debit air hujan pada saluran drainase dalam studi ini adalah metode rasional USSCS (1973). Bentuk umum persamaan ini adalah sebagai berikut (Suripin, 2004) :
Qah = 0,002778 C I A m3
Dimana Q = debit banjir rencana (m /det.
3
C = koefisien run off,
/det),
I = intensitas hujan untuk waktu konstan (mm/jam), A = luas catchment area (ha).
Contoh perhitungan pada saluran drainase Jalan Seroja didapat hasil sebagai berikut:
C = 0.6
I = 50,5 mm/jam A = 205,1 ha
Maka debit air hujan yang dihasilkan pada saluran tersebut adalah : Q = 0,002778 x 0,6 x x 205,1 = 14,39 m3
Nilai debit air hujan (Q
/detik
ah
Tabel 4.23 Perhitungan Debit dengan kala ulang 10 tahun (Q
) untuk periode ulang 10 tahun dapat dilihat pada tabel.
10
(Sumber : Hasil Perhitungan)
4.1. Analisis Hidrolika
Analisis kapasitas drainase dilakukan sebagai kontrol terhadap perhitungan debit banjir rencana. Dari survey dimensi saluran didapat data primer yang bisa digunakan untuk menghitung kapasitas maksimal debit drainase pada tiap titik pengamatan dengan menggunakan rumus manning. Bentuk penampang saluran drainase primer mempunyai beberapa bentuk, yaitu bentuk persegi dan trapesium. Analisis kapasitas drainase pada penelitian ini dibatasi pada 3 titik pengamatan, yaitu:
a. Saluran pada Jalan Seroja b. Saluran pada Jalan Amal
c. Saluran pada Jalan Pemasyarakatan
4.2.1. Perhitungan Kapasitas Saluran Eksisting
Saluran Drainase 1
Luas Penampang (A) A = ((b+c)/2)xh
A = ((2,0+1,65)/2)x0,98 A = 1,79 m
Keliling basah (P)
2
P = c + 2(h)2 + (((b-c)/2)2) P = 1,65+2(0,98
0,5
2
)+(((2,0-1,65)/2)2) P = 3,64 m
0,5
Jari-jari hidrolis (R) R = �
� R = 1,79
Kecepatan aliran (V)
V=1 � �
2 3�
1 2
V= 1
0,014× 0,49
2
3× 0,0025
1 2
V= 2,2 m/s Debit saluran (Q) Qs = As
Q
x V
s
Q
= 1,79 x 2,2
s = 3,97 m3
Perhitungan kapasitas drainase untuk setiap titik pengamatan selengkapnya dapat dilihat pada lampiran Tabel dibawah ini.
/s
Gambar 4.3 Potongan Melintang Penampang Saluran Eksisting
c
h1 h2
a b d
Tabel 4.24 Perhitungan Kapasitas Drainase dan Perbandingan antara Q rencana dengan Q rasional selama 10 tahun
(Sumber: Hasil Perhitungan)
No. Lokasi H2 b (m)
(m)
c (m) A (m2)
P (m) R (m)
n S V
(m/s)
Q eksisting
(m3/det)
Q rencana (m3
Kontrol /det)
4.2. Solusi dan Rencana Perbaikan Saluran
Solusi dan perbaikan saluran disini dimaksud yaitu penambahan kapasitas dan dimensi saluran drainase pada jalan Seroja dan jalan Pemasyarakatan. Dari perhitungan sebelumnya dapat diketahui bahwa kapasitas saluran drainase yang ada tidak dapat menampung debit rencana. Rencana penambahan dimensi saluran diantaranya sebagai berikut:
Ditinjau Penampang saluran jalan Seroja (penambahan dimensi saluran)
Diketahui: - kapasitas rencana: Qr = 14,5 m3
-Koefisien kekasaran Manning untuk beton: n = 0,014 /det
-Kemiringan dasar saluran: S = 2,5.10
Diminta: Dimensi Saluran
-3
Penyelesaian:
Rumus debit pengaliran, � =�.1
�.�2 3⁄ .�1 2⁄ Dimana:
� =�.ℎ atau �= �ℎ
� =�+ 2.ℎ
Untuk tampang ekonomis
� =�.1
Tabel 4.25 Perhitungan Normalisasi Dimensi Saluran
Saluran H
(Sumber: Hasil Perhitungan)
B
h
H
BAB V
KESIMPULAN DAN SARAN
5.1. Kesimpulan
Akhir dari penulisan tugas akhir yang berjudul Analisis Normalisasi Saluran Drainase Primer pada Sungai Badera Kota Medan dapat ditarik kesimpulan sebagai berikut:
1. Penyebab terjadinya banjir di DAS Sei Badera adalah ketidakmampuan saluran untuk mengalirkan debit air hujan, karena debit air yang masuk lebih besar dari kapasitas saluran.
2. Saluran drainase primer yang ditinjau kapasitasnya sebanyak 3 titik, yaitu saluran pada jalan Seroja, saluran pada jalan Amal dan saluran pada jalan Pemasyarakatan, tetapi hanya kapasitas saluran pada jalan Amal yang masih memenuhi.
3. Saluran yang kapasitasnya tidak memenuhi didesain ulang dimensinya, yaitu saluran pada jalan Seroja dengan dimensi H = 1,5 m; h = 1,3 m; B = 4 m, dan saluran pada jalan Pemasyarakatan dengan dimensi H = 1,9 m; h = 1,44 m; B = 6 m.
4. Seluruh saluran yang ditinjau memiliki luas wilayah 776,7 Ha dengan panjang saluran utama 6250 meter.
5.2. Saran
perencanaan sistem drainase yang berkelanjutan khususnya pada Sungai Badera Kota Medan.
2. Pekerjaan drainase khususnya di saluran primer DAS Sei Badera sebaiknya dilakukan secara menyeluruh dan berkesinambungan, juga dengan pengawasan yang serius agar tidak menghasilkan infrastruktur yang terkesan asal jadi, seperti pada saluran jalan Amal yang lebar namun semakin ke hilir kembali menyempit.
