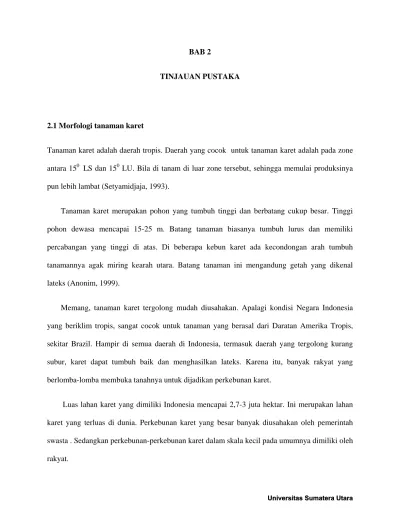

BAB 2
TINJAUAN PUSTAKA
2.1 Morfologi tanaman karet
Tanaman karet adalah daerah tropis. Daerah yang cocok untuk tanaman karet adalah pada zone
antara 150 LS dan 150
Tanaman karet merupakan pohon yang tumbuh tinggi dan berbatang cukup besar. Tinggi
pohon dewasa mencapai 15-25 m. Batang tanaman biasanya tumbuh lurus dan memiliki
percabangan yang tinggi di atas. Di beberapa kebun karet ada kecondongan arah tumbuh
tanamannya agak miring kearah utara. Batang tanaman ini mengandung getah yang dikenal
lateks (Anonim, 1999).
LU. Bila di tanam di luar zone tersebut, sehingga memulai produksinya
pun lebih lambat (Setyamidjaja, 1993).
Memang, tanaman karet tergolong mudah diusahakan. Apalagi kondisi Negara Indonesia
yang beriklim tropis, sangat cocok untuk tanaman yang berasal dari Daratan Amerika Tropis,
sekitar Brazil. Hampir di semua daerah di Indonesia, termasuk daerah yang tergolong kurang
subur, karet dapat tumbuh baik dan menghasilkan lateks. Karena itu, banyak rakyat yang
berlomba-lomba membuka tanahnya untuk dijadikan perkebunan karet.
Luas lahan karet yang dimiliki Indonesia mencapai 2,7-3 juta hektar. Ini merupakan lahan
karet yang terluas di dunia. Perkebunan karet yang besar banyak diusahakan oleh pemerintah
swasta . Sedangkan perkebunan-perkebunan karet dalam skala kecil pada umumnya dimiliki oleh
2.2 Karet
Karet merupakan politerpena yang disintetis secara alami melalui polimerisasi enzimatik
isopentilpirofosfat. Unit ulangnya sama sebagaimana 1,4-poliisoprena. Bentuk utama dari karet
alam, yang terdiri dari 97% cis-1,4-poliisiprena dikenal sebagai Hevea rubber. Karet ini
diperoleh dengan menyadap kulit sejenis pohon (Hevea brasiliensis) yang tumbuh liar di
Amerika Selatan dan ditanam di bagian dunia yang lain. Satu bentuk lain karet alam adalah getah
perca (gutta-percha), yang diperoleh dalam bentuk lateks dari pepohonan (misalnya, Palaquinum
oblongifolium). Gutta-percha memiliki struktur trans-1,4-polisioprena. Gutta- percha jauh lebih
keras dan kurang dapat larut dari pada karet Havea. (Stevens,1989).
H3C H H3C CH2
C=C C=C
n
H2C CH2 n H2
Cis – 1,4 Poliisopren (Karet Alam) Trans – 1,4 Poliisopren (Gutta Perca)
C H
Berat molekul karet alam rata-rata 10.000 – 40.000. Molekul-molekul polimer karet
alam tidak lurus tetapi melingkar seperti spiral dan ikatan –C-C di dalam rantai berputar
pada sumbunya sehingga memberikan sifat karet yang fleksibel yaitu dapat ditarik, ditekan
dan lentur. Semua jenis karet adalah polimer tinggi dan mempunyai susunan kimia yang
berbeda dan memungkinkan untuk diubah menjadi bahan-bahan yang bersifat elastis
Sifat-sifat mekanisme karet alam yang baik dapat digunakan untuk berbagai keperluan
umum, seperti sol sepatu atau bahan kendaraan. Ciri khusus yang membedakan karet alam
dengan karet benda lain adalah kelembutan, fleksibel dan elastisitas. Komposisi lateks
dipengaruhi oleh jenis tanaman, umur tanaman, sistem deres, musim dan keadaan lingkungan
kebun (Cowd, 1991).
Tabel 2.1 Komposisi kimia karet alam
Material Kandungan (%)
Hidrokarbon karet 95,7
Lemak 2,4
Glikolipid, Fosfolipid 1,0
Protein 2,2
Karbohidrat 0,4
Bahan Organik 0,2
Lain-lain 0,1
(Arizal, 1999)
2.3 Lateks
Getah karet atau lateks sebenarnya merupakan suspensi koloidal dari air dan bahan-bahan
kimia yang terkandung di dalamnya. Bagian-bagian yang terkandung tersebut tidak larut
sempurna, melainkan terpencar secara homogen atau merata di dalam air. Partikel-partikel
koloidal ini sedemikian kecil dan halusnya sehingga dapat menembus saringan. Susunan bahan
lateks dapat dibagi menjadi dua komponen. Komponen pertama adalah bagian yang
serum. Bahan-bahan bukan karet yang larut dalam air, seperti protein, garam-garam mineral,
enzim, dan lain-lain termasuk kedalam serum. Komponen kedua adalah bagian yang
didispersikan atau dipancarkan. Komponen kedua ini terdiri dari butir-butir karet yang dikelilingi
lapisan tipis protein (Anonim, 1999).
Fase dispersi di dalam serum terdiri dari partikel-partikel karet yang diselubungi oleh lapisan
phospholipoprotein. Lapisan protein (phospholipoprotein) yang menyelubungi setiap partikel
karet mengakibatkan kestabilan dan lateks bersifat koloidal (Gunawan, 1970).
Adapun kelebihan yang dimiliki karet alam dibandingkan dengan karet sintetis yaitu :
1. Memiliki daya elastis atau daya lenting yang sempurna.
2. Memiliki plastisitas yang baik sehingga pengolahannya mudah.
3. Tidak mudah panas (low heat build up).
4. Mempunyai daya arus yang tinggi.
5. Memiliki daya tahan yang tinggi terhadap keretakan (groove cracking resitence).
Penggunaan karet alam dalam pembuatan barang-barang karet “nonban” hanya terbatas pada
barang-barang karet yang bukan oil-extended dan heat resistence (tahan terhadap panas). Karet
alam merupakan “general purpose rubber” sebagaimana halnya karet sintetis jenis SBR
(Styrene Butadiena Rubber), lebih banyak digunakan untuk pembuatan ban kendaraan bermotor,
khususnya
ban-ban berat (heavy duty tires) seperti ban pesawat terbang, truk dan bis yang berat serta ban
2.3.1 Jenis-jenis Karet Alam
Jenis karet alam yang dikenal luas adalah :
1. Bahan olah karet (lateks kebun, sheet angin, slab tipis, dan lump segar).
2. Karet bongkah (block rubber).
3. Karet konvensional (ribbed smoked sheet, white crepes dan pale crepes, estate brown
crepes, compo crepes, thin brwon crepes remmils, thick blanket crepes ambers, falt bark
crepes, pure smoke blanket crepes dan off crepes).
4. Karet spesifikasi teknis atau crumb rubber.
5. Karet siap olah atau tyre rubber (karet ban).
6. Karet reklim.
7. Lateks pekat adalah jenis karet yang berbentuk cairan pekat, tidak berbentuk lembaran
atau padatan lainnya(Ompusunggu. 1978).
2.3.2 Manfaat Karet Alam
Karet alam banyak digunakan dalam industri-industri barang. Umumnya alat-alat yang dibuat
dari karet alam sangat berguna bagi kehidupan sehari-hari maupun dalam usaha industri
mesin-mesin penggerak. Barang yang dapat dibuat dari karet alam antara lain aneka ban kendaraan,
sepatu karet, sabuk penggerak mesin besar dan mesin kecil, pipa karet, kabel, isolator, rol karet,
bantalan karet, karpet berlapis karet, karet spons, benang karet dan bahan-bahan pembungkus
logam (Spillane. 1989).
2.3.3 Sifat Kimia Lateks
Setiap bagian pohon karet jika dilukai akan mengeluarkan getah susu yang disebut lateks.
Banyak tanaman jika dilukai atau disadap mengeluarkan cairan putih yang menyerupai susu,
Hevea Brasiliensis (Family Euphorbiaceace) yang telah dikembangkan dan mencapai tingkat
perekonomian yang penting.
Komposisi lateks Hevea Brasiliensis dapat dilihat jika lateks disetrifugasi dengan kecepatan
18.000 rpm, yang hasilnya adalah sebagai berikut : (Zuhra, 2006).
1. Fraksi lateks (37%) : karet (isoprene), protein, lipida dan ion logam
2. Fraksi Frey Wissling (1-3%) : karotenoid, lipida, air, karbohidrat, protein dan
turunannya.
3. Fraksi serum (48%) : senyawaan nitrogen, asam nukleat, dan nukleotida, senyawa
organic, ion anorganik dan logam.
4. Fraksi dasar (14%) : air, protein dan senyawa nitrogen, karet dan karatenoid, lipida dan
ion logam.
2.4 Penanganan Bahan Baku
Bahan baku karet yang dihasilkan dari perkebunan karet adalah lateks kebun dan koagulum,
lateks kebun berupa yang dapat diolah menjadi lateks pekat.
Komposisi kimia lateks dipengaruhi jenis klon tanaman, umur tanaman, sistem deres, musim dan
keadaan lingkungan kebun.
Komposisi kimia lateks sangat cocok dan baik sebagai media tumbuh berbagai
mikroorganisme, sehingga setelah penyadapan dan kontak langsung dengan udara terbuka lateks
akan segera dicemari oleh berbagai mikroba dan kotoran lain yang berasal dari udara, peralata,
Miroba akan menguraikan kandungan protein dan karbohidrat lateks menjadi asam-asam yang
berantai molekul pendek, sehingga dapat terjadi penurunan pH. Bila penurunan pH mencapai
4,5-5,5 (pH isoelektrik partikel karet) maka akan terjadi proses koagulasi.
Prinsip penanganan bahan baku lateks dalam kaitan agar mutunya terjaga sebaiknya
mungkin dapa dilakukan:
1. Menjaga kebersihan areal kebun dan peralatan yang digunakan.
Areal kebun yang menghasilkan harus bersih dari semak belukar, lalang dan gulma
lainnya sehingga kelembaban lingkungan areal kebun tidak cocok untuk pertumbuhan mikroba.
Peralatan yang digunakan, terutama yang kontak langsung dengan lateks harus bersih dan
kering seperti piasu deres, talang deres, mangkok sadap, ember tempat pengutipan, tangki
penerimaan dan sarana pengolahan dipabrik. Tangki yang terbuat dari plat besi, bagian dalamnya
yang kontak langsung dengan lateks harus dilapisi dengan lilin. Besi merupakan katalisator yang
baik untuk oksidasi molekul karet, sehingga bila lateks kontak langsung dengan besi mutu
lateksnya akan cepat menurun dan warnanya dapa berubah menjadi kelabu atau gelap.
2. Pemberian bahan pengawet dengan jenis dan dosis yang tepat
Penggunaan jenis dan dosis bahan kimia sebagai pengawet bahan baku lateks, tergantung
jenis, mutu karet yang akan dihasilkan. Pemberian bahan pengawet kimia pada bahan baku lateks
kebun harus diusahakan sedini mungkin, terutama dalam keadaan cuaca mendung atau musim
hujan. Pada keadaan cuaca normal, pemberiaan pengawet kimia pada bahan baku lateks kebun
harus diusahakan paling lambat 5 jam setelah penyadapan. Pemberian dilakukan setelah lateks
mangkok dan skrep) adalah menjaga agar tidak terkontaminasi oleh bahan-bahan pengotor
seperti tanah, daun, ranting kayu, pasir, batu dan lain-lain.
Sebelum lateks dapat dipergunakan menjadi benang karet atau barang jadi lainnya, lateks
terlebih dahulu dipekatkan dan disebut lateks pekat untuk mendapatkan lateks pekat ada 4
(empat) metode yang digunakan yaitu :
1. Penguapan, yaitu mengurangi kadar air lateks kebun dengan pemanasan.
2. Pemberian bahan kimia yaitu memekatkan lateks dengan menggunakan bahan kimia
misalnya garam ammonium algionat.
3. Dekantasi listrik yaitu dengan cara memasukkan dua logam elektroda yaitu (positif dan
negative) kedalam lateks kebun yang ditempatkan dalam sebuah tabung.
4. Pemusingan yaitu lateks pekat dipusingkan dengan alat sentrifugal dengan kecepatan 6000
putaran per menit (rpm).
Dari keempat cara pemekatan tersebut yang banyak digunakan adalah cara pemusingan,
karena proses ini mempunyai kapasitas pengolahan yang tinggi, viskositas lateks rendah, tidak
kental, hasil lateksnya lebih murni (tidak tercampur endapan dan kotoran) dan mudah
pemeliharaan peralatan.
Lateks pekat adalah lateks yang mengandung kadar karet kering (DRC) minimum 60%
dalam keadaan cair dan mantap. Proses pemekatan lateks kebun (DRC : 25 – 35%) menjadi
lateks pekat (DRC minimum 60%) dapat dilakukan dengan cara pemusingan atau penguapan. (
2.5Pemeriksaan Mutu Bahan Baku
Agar mutu lateks pekat dapat memenuhi persyaratan internasional tersebut, maka lateks
pekat yang dapat dikirim dari pabrik ke pelabuhan eksport harus diawasi secara ketat. Lateks
pekat dari pabrik dapat dikirim apabila telah memenuhi criteria mutu yang terpenting yaitu :
- Kadar karet kering (DRC) : minimum 60.0%
- Jumlah padatan (TSC) : maksimum 1,8% diatas DRC
- Bilangan VFA : maksimum 0,025
- Bilangan KOH : maksimum 0,50
- Kemantapan mekanis (MST) : minimum 650 detik
- Kadar ammonia (NH3
2.6 Pengolahan Karet Bongkah SIR
Penilaian mutu secara spesifikasi teknis didasarkan pada hasil analisa dari beberapa syarat uji.
Tabel 2.3. Syarat Uji Mutu
Syarat uji untuk berbagai jenis mutu SIR
Spesifikasi
(syarat mutu)
SIR 5 SIR 10 SIR 20 SIR 35 SIR 50
% % % % %
- Kadar kotoran 0,05 <0,08 0,20 0,35 0,50
- Kadar abu 0,50 <0,75 0,75 1,00 1,25
- Kadar zat
menguap
1,00 0,8 1,00 1,00 1,00
PRI adalah ukuran dari besarnya sifat keliatan karet mentah yang masih tinggal bila contoh
karet tersebut dipanaskan selama 30 menit pada suhu 140o
Karet yang berasal dari lateks biasanya mempunyai PRI yang tinggi, karena dalam
lateks tersebut terdapat bahan- bahan anti oksidan. Tetapi dengan adanya variasi pada cara-
cara pengolahan dapat mempengaruhi jumlah dan jenis anti oksidan dalam karet, sehingga
PRI nya juga dapat berubah.
C. Nilai PRI adalah presentasi
keliatan karet sesudah dipanaskan. (ditentukan dengan alat Plastimeter Wallace).
Bila perbandingan antara pro oksidan dan anti oksidan berubah PRI juga akan
Tabel 2.4. Spesifikasi karet SIR yang diubah (revised) sesuai SK Menteri Perdagangan dan Perindustrian No. 230/Kp/X/1972
Spesifikasi Standar Indonesia Rubber (SIR)
5 CV 5 LV 5 L 5 10 20 50
Dengan demikian hingga saat ini, semua karet remah SIR yang diekspor harus
memiliki persyaratan mutu seperti yang ditetapkan dalam surat keputusan Menpardag
Untuk mengamankan kualitas SIR, suatu produk SIR harus mendapat pengawasan 4
macam laboratorium, yaitu laboratorium standard, laboratorium control, laboratorium
komersial, dan laboratorium pabrik.
Semua sarana penentu kualitas ini dimaksudkan agar SIR dapat bersaing dengan
produk karet bongkah yang berasal dari Negara produsen karet bongkah selain Indonesia yang
memiliki standar sendir-sendiri, seperti Standard Malaysian Rubber (SMR) dari Malaysia,
Standard Singapore Rubber (SSR) dari Singapura, dan sebagainya
Tabel 2.5. Ukuran sit standar
Standart model Berat (kg) Panjang (cm) Lebar (cm) Tebal (mm)
Lembaran-lembaran sit yang telah kering dan berwarna coklat yang disebut Ribbed Smoked
Sheet. ( Setyamidjaja,1993).
2.6Pengolahan Karet Sheet
2.7.1 Penerimaan Lateks Kebun
Tahap awal dalam pengolaha
pohon karet yang telah disadap. Lateks pada mangkuk sadap dikumpulkan dalam suatu tempat
kemudian disaring untuk memisahkan kotoran serta bagian lateks yang telah mengalami
selesai, lateks kemudian dialirkan ke dalam ba
yang bertujuan untuk menyeragamka
2.7.2 Pengenceran
Lateks yang akan diolah menjadi smoke sheet hendaknya diencerkan terlebih dahulu hingga
kadarnya kira-kira 15%. Pengenceran bertujuan untuk menjaga agar kadar karet kering (KKK)
lateks sewaktu diolah dapat dipertahankan selalu tetap. Tujuan pengenceran adalah sebagai
berikut:
a) Untuk melunakkan bekuan, sehingga tenaga giling tidak terlalu besar
b) Untuk memudahkan penghilangan gelembung udara
c) Untuk memudahkan pencampuran asam formiat
2.7.3 Pembekuan
Lateks encer yang akan dibuat smoke sheet dibekukan dalam bejana-bejana atau tangki-tangki
koagulasi. Ukuran tangki yang digunakan biasanya 10x3x16 kaki. Tangki yang berukuran besar
tadi disekat lagi menggunakan pelat-pelat aluminium. (tim penulis, 2011)
Hasil pembekuan yang baik dalah tidak terlalu keras dan tidak terlalu lembek, kekerasan
sedang. Dilakukan pembubuhan asam formiat 3-5% dengan dosis 10-20 liter/500-650 liter lateks
(yang telah diencerkan).
2.7.4 Penggilingan
Koagulum digiling menjadi lembaran dengan ketebalan 2-4 mm dengan mengatur jarak antara
berbunga), sedangkan gilingan rol terakhir diberi bunga agar lebih mudah dalam pengeringan
dan tidak saling lengket.
Tujuan penggilingan adalah:
a. Mengeluarkan sebagian air sehingga mempercepat proses pengeringan.
b. Memperluas permukaan sheet dengan menipiskan dan memberi patron sehingga
pengeringan lebih cepat dikamar asap
c. Menyeragamkan mutu (warna dan tebal) (Anonim, 1999)
2.7.5 Pengasapan
Tujuan
menghambat pertumbuha
pertumbuhan jamur pada permukaan lembaran karet. Hal ini disebabkan asap mengandung zat
kamar asap adalah sebagai berikut :
1. Hari pertama, pengasapan dilakukan dengan suhu kamar asap sekitar 40-45 o 2. Hari kedua, pengasapan dengan suhu kamar asap mencapai 50-55
C.
o
3. Hari ketiga sampai berikutnya, pengasapan dengan suhu kamar asap mencapai 55-60 C.
o
Pada hari pertama dibutuhkan asap yang lebih banyak untuk pembentuka
C.
memperbanyak asap dapat digunakan jenis
yang masih basah. Pada hari kedua lembaran harus dibalik untuk melepaskan lembaran yang
merata. Mulai hari ketiga dan seterusnya yang dibutuhkan adalah
tingkat kematangan yang tepat.
2.7.6 Sortasi
Lembaran yang telah matang dari kamar asap diturunkan kemudian ditimbang dan dicatat dalam
arsip produksi. Proses sortasi dilakukan secara visual berdasrkan
udara, jamur dan kehalusan gilingan yang mengacu pada standard yang terdapat pada SNI
06-0001-1987. Secara umum lembaran diklasifikasikan dalam mutu RSS 1, RSS 2, RSS 3, RSS 4,
dan Cutting. Cutting merupakan potongan dari lembaran yang terlihat masih mentah, atau
terdapat gelembung udara hanya pada sebagian kecil, sehingga dapat digunting.
2.8 Jenis-jenis Sit (Ribbed Smoked Sheet)
• No. 1 – XRSS ( Superior Quality Ribbed Smoked Sheet)
Sit dengan grade ini harus dibuat dengan pengawasan yang seksama dan seragam.
Setiap bal (bandela) harus dibungkus sedemikian rupa sehingga tidak mengandung jamur.
Walaupun demikian, apabila dalam penyerahan terdapat bekas-bekas jamur yang kering
pada kulit luar
bandela dan berbatasan dengan karet pembungkus, masih bisa bandela. Syarat-syarat
lembaran sit ini adalah : kering, kuat, utuh, karat,lepuh-lepuh atau benda-benda asing
lainnya melekat pada lembaran. Gelembung-gelembung udara yang ukurannya sebesar
• No. 1 RSS (StandartQuality Ribbed Smoked Sheet)
Tiap-tiap bandela harus dibungkus sedemikian rupa sehingga tidak mengandug jamur.
Apabila pada waktu penyerahan terdapat bekas-bekas jamur kering dalam jumlah kecil
pada lembaran-lembaran pembungkus atau pada kulit luar bandela yang berbatasan
dengan karet pembungkus, masih dibolehkan asal jamur tidak masuk ke dalam bandela.
Syarat-syarat lembaran sit ini adalah : bersih, kering, kuat, baik, tidak boleh mengandung
cacat karena karat , lepuh-lepuh, dan benda-benda asing lainnya, kecuali noda-noda kecil
seperti tampak pada contoh jenis. Gelembung-gelembung udara sebesar kepala jarum
yang letaknya tersebar masih bias ditoleransi.
• No. 2 RSS (Good Fair Averange Quality Ribbed Smoked Sheet)
Pada grade ini ada sedikit karat atau jamur kering dalam jumlah kecil pada lembaran
pembungkus, pada kulit luar bandela dan pada sit yang ada di dalamnya, masih
ditoleransi asal dari bandela-bandela yang diperiksa tidak melebihi jumlah 5% dari
jumlah bandela yang diserahkan dalam suatu kontrak penyerahan. Syarat-syarat lembaran
sit ini adalah: kering, bersih, kuat tidak bercacat seperti lepuh-lepuh dan benda-benda
asing
lainnya. Adanya gelembung-gelembung udara kecil dan noda-noda kecil masih bisa
ditoleransi.
• No. 3 RSS (Fair Average Quality Ribbed Smoked Sheet)
Persyaratan sama dengan No. 2 RSS , tetapi dengan persentase tidak melebihi 10%
dari persyaratan seperti pada No. 2 RSS tersebut. Syarat-syarat lembaran sit ini adalah:
terdapat cacat, warna sedikit, gelembung-gelembung udara kecil-kecil dan noda-noda
kecil masih ditoleransi, kering, kuat, tetapi tidak mengandung lepuh-lepuh atau
• No. 4 RSS (Low Fair Average Quality Ribbed Smoked Sheet)
Persyaratan sama dengan No. 3 RSS, tetapi dengan persentase tidak melebihi 20%
dari persyaratan seperti pada No. 3 RSS tersebut. Syarat-syarat lembaran sit ini adalah:
dalam batas-batas tertentu masih diijinkan adanya karat, bintik-bintik,
gelembung-gelembung udara, warna lebih gelap (kelebihan mengasap), agak rekat dan kurang kering.
Akan tetapi karet yang lembek, bintik-bintik atau garis-garis yang disebabkan oleh panas
atau oksidasi tidak diperbolehkan.
( Setyamidjaja.,1993).
2.9 Amoniak (NH3
Amoniak yang diperdagangkan ada dalam dua bentuk yaitu amoniak anhidrida dan larutan.
Amoniak anhidrida adalah gas ammonia yang dicairkan dengan suatu tekanan tertentu dan
dikemas dalam suatu tabung baja yang berkapasitas 50-75 kg. Sedangkan larutan ammonia
adalah dibuat dari gas ammonia yang dialirkan kedalam air, biasanya dengan kosentrasi 20%.
)
Amoniak berfungsi mengawetkan lateks karena mampu menekan aktifitas bakteri dengan
menaikkan pH lateks, menetralkan asam yang dibentuk oleh bakteri dan mengikat kation. Dari
beberapa bahan antikoagulan yang paling banyak digunakan adalah amoniak, dengan
pertimbangan sebagai berikut :
- Mudah didapat ditoko-toko bahan kimia, obat dan alat pertanian.
- Harganya relative pengaruh sampingan terhadap mutu produksi akhir, karena mudah
dihilangkan dari lateks.
- Untuk pengawetan jangka panjang bias dicampur dengan bahan pengawet sekunder,
misalnya untuk lateks pekat (amoniak ditambah sodium pentakloropenat).
Kelemahan penggunaan amoniak sebagai antikoagulan adalah:
- Amoniak mudah menguap, sehingga jika dibiarkan terbuka akan cepat menurun
kadarnya.
- Dalam proses penggumpalan diperlukan asam yang lebih banyak.
Sifat-sifat amoniak (NH3
- Mudah menguap
) :
- Baunya menyegat
- Bersifat korosif
- Mempunyai BM = 17,03061
- Mempunyai titik didih -33,35 oC dan titik beku -77,8 o (Solichin, 1988)
C dan lain-lain.
2.10 Asam Formiat (HCOOH)
Asam formiat yang juga dikenal sebagai asam semut adalah senyawa organik yang mengandung
gugus karboksilat (-COOH) dan merupakan bagian dari senyawa asam karboksilat. Asam
karboksilat merupakan asam yang umum didalam kimia organik , meskipun asam tersebut cukup
memberikan proton kepada air, teatpi tetapan disosianya kecil, asam karbiksilat digolongkan
sebagai asam lemah dalam medium berair. Rumus kimia asam formiat dapat dituliskan sebagai
Asam formiat adalah cairan tidak berwarna, berbau tajam, mudah larut dalam air, alkohol
dan eter yang titik didihnya 100,5oC dan titik leburnya 8oC. Asam formiat terdapat dalam badan semut merah, dalam beberapa macam tumbuhan yang menyebabkan rasa gatal dan dalam jumlah
kecil terdapat dalam air keringat manusia. (Sanir. 1997)
2.10.1 sifat fisika dan kimia asam formiat 1. Sifat Fisika
Tabel 2.6 : Sifat fisika asam formiat
Sifat Fisika Nilai
Asam formiat mengalami beberapa reaksi kimia, yaitu dekomposisi, reaksi adisi,
siklisasi, asilasi.
a. Dekomposisi
Asam formiat stabil pada suhu kamar dan dapat didistilasi pada tekanan atmosfer tanpa
monoksida dan air pada temperatur 200oC dengan katalis alumina berlebih atau karbon dioksida dan hidrogen pada temperatur 100oC dengan katalis nikel berlebih.
HCOOH ---> CO2 + H2
HCOOH ---> CO + H2O
b. Reaksi adisi
Dalam reaksi adisi, asam formiat memecah ikatan rangkap karbon-karbon menjadi
bentuk ester.
Gambar 2.4 Reaksi adisi
c. Siklisasi
Ortho penylindiamin bereaksi dengan asam formiat membentuk bensimidasol.
Gambar 2.5 Reaksi Siklisasi
d. Asilasi
