BAB III DATA DAN ANALISA PERANCANGAN

BAB III

DATA DAN ANALISA PERANCANGAN

A. Kelompok Data Berkaitan Dengan Aspek Fungsi Produk Rancangan

Adapun fungsi dari casing yaitu untuk melindungi komponen Komputer dari debu, panas, air, atau kotoran lainnya pada saat bekerja dan melindungi dari benturan-benturan fisik. Casing juga berfungsi sebagai pelindung

prosessor,motherboard, DVD-RW drive, DVD-ROM dan hard disk. Casing juga digunakan untuk tempat Exhaust fan yang berfungsi sebagai pendingin saat komputer beroperasi.

- Jenis casing PC

No Jenis Gambar Keterangan

1 Casing Mini Tower

Casing mini-tower ini ukurannya lebih kecil dibandingkan casing mid-tower, casing jenis ini hanya

bisa menampung

motherboard dengan ukuran Micro-ATX.

2 Casing Middle Tower

Casing jenis mid-tower ini memiliki ukuran yang lebih kecil dibandingkan casing full-tower tapi masih bisa menampung motherboard dengan spesifikasi ukuran Micro-ATX dan ATX, casing jenis ini lah yang paling umum dijual di toko-toko komputer dan yang paling banyak orang gunakan saat ini.

3 Casing Full Tower

Casing komputer jenis full-tower ini adalah casing komputer terbesar diantara jenis casing lainnya, casing jenis ini bisa menampung semua ukuran motherboard seperti Micro-ATX, ATX, E-ATX dan XL-E-ATX, biasanya casing jenis ini digunakan oleh para gamer atau mereka-mereka yang sangat antusias dengan hardware

4

Casing Mini ITX

Seperti namanya, casing mini-ITX ini hanya bisa menampung motherboard dengan ukuran Mini-ITX, ukurannya jauh lebih kecil kalau dibandingkan casing mini-tower, dan biasanya casing jenis ini menggunakan power supply dengan ukuran khusus yang lebih kecil dari power supply yang biasa kita lihat di dalam casing-casing komputer kebanyakan.

5

Casing Slim

Casing model slim umumnya bersifat fleksibel karena bisa digunakan dengan posisi tidur atau berdiri. PC saat ini banyak yang menggunakan model slim.

6 Casing Desktop Casing PC model desktop

biasanya ditempatkan diatas meja (posisi tidur). Umumnya konstruksi casing cukup kokoh sehingga monitor dapat diletakkan diatasnya. Komputer branded, yaitu komputer keluaran pabrik yang seluruh kompunennya diproduksi oleh satu pabrik, banyak diproduksi dengan model casing desktop seperti ini (seperti IBM desktop, Dell, Acer, Compaq, dll), yang mendukung Pentium II dan III. 7 Casing Large

Server

Biasanya berbentuk seperti filecabinet dengan ukuran yang cukup besar.

8 Casing Rackmount

Casing model ini merupakan komputer yang ditempatkan pada rack khusus server atau perangkat jaringan lainnya.

B. Kelompok Data Berkaitan Dengan Estetika Produk Rancangan 1. Perkembangan Casing PC custom

 Casing minimalis

Gambar 4. Minimalis casing PC (Sumber : Google)

Casing dengan gaya minimalis tanpa banyak lekukan-lekukan dan detail komponen casing pada bagian luar.

 Casing Tematik

Gambar 5. Casing Tematik (Sumber : Google)

Casing ini lebih menarik karena memodifikasi casing sesuai dengan tema apa yang ingin di buat seperti karakter komik atau superhero dan tema otomotif.

 Casing Fungsional

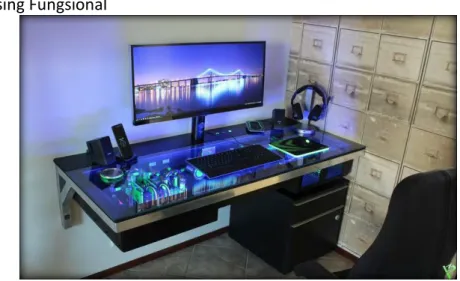

Gambar 6. Casing Fungsional (Sumber : Google)

Casing PC ini biasanya dipadukan dengan benda pakai atau produk rumah tangga, sehingga selain fungsinya sebagai casing PC benda tersebut juga bisa dipakai sesuai fungsinya.

2.Inlay

Gambar 7. Hasil inlay kayu (Sumber : Yusuf Subandi, 2016)

Penambahan unsur inlay bergaya tiga dimensi ini merupakan teknik dekorasi (Dekorative Woodworking Techniques) yang diterapkan pada benda-benda fungsional/hias. Bahan yang digunakan adalah vinir/kayu dengan ketebalan yang sama dan warna yang berbeda pula. Dari vinir/kayu tersebut dipotong-potong menjadi sebuah pola kemudian disusun dan dilem hingga menjadi sebuahi ornamen yang indah. Parquetly pada dasarnya sama dengan inlay/marquetry. Bedanya adalah jika inlay bahannya dari kayu yang agak tebal dan caranya menyusun dasaran kayu diturunkan beberapa milimeter untuk meletakkan polanya (Kriya Kayu untuk SMK 2008).

2. Serat kayu

 Kayu akasia

Secara umum penggayaan serat kayu digunakan sebagai tampilan untuk memberikan kesan eksklusif. Kayu yang digunakan yaitu kayu akasia yang menjadi material utama karena memiliki nilai tampilan warna dan serat dekoratif.

Gambar 8. Serat kayu akasia (Sumber : Yusuf Subandi, 2016)

Kayu akasia dimana kayu terasnya berwarna coklat pucat sampai coklat dan mudah dibedakan dengan gubalnya berwarna putih jerami, tekstur kayunya halus sampai agak kasar tapi rata, seratnya lurus sampai berpadu. Kayunya umumnya tidak mempunyai corak yang unik tetapi kadang-kadang ada pola bergaris-garis. Kayunya tergolong agak keras dan agak mengkilap. Porinya tersusun tatabaur terdiri dari pori soliter dan bergabung radial terdiri 2-3 pori, kadang- kadang sampai 4 pori, diameter tangensial sekitar 100-165 mikron dan tergolong agak jarang Parenkim aksial terdiri dari paratrakeal selubung dan pada sel pembuluh yang berdiameter kecil sering parenkimnya aliform bentuk sayap. Jari-jari tergolong agak sempit dan pendek. Berat jenis kayu Acacia mangium diameter kecil rata-rata 0,59 (Jurnal Ilmu Pertanian Indonesia 2011)

 Kayu Sonokeling

Kayu ini digunakan sebagai rangka kecil pada bagian dalam serta pemanis tambahan pada bagian pintu DVD-ROM dan dekoratif inlay selain kuat kayu tersebut memiliki serat dan warna kayu yang kontras dengan warna kayu pada bagian body casing.

Gambar 9. Serat kayu Sonokeling (Sumber : Google)

Kayu sonokeling tergolong fancy-wood terutama disebabkan karena kayu terasnya berwarna coklat tua bergaris kehitaman, sehingga terkesan mempuyai corak dekoratif indah, teksturnya halus, arah seratnya lurus, licin, rata dan agak mengkilap. Sonokeling mempunyai corak indah karena pola pembentukan kayu terasnya khas sehingga disebut trees with irregular heartwood. Kekerasan tergolong sedang sampai agak keras. Pola penyebaran sel pembuluh tatabaur terdiri dari pori soliter dan bergabung radial 2-3 pori, prequensinya 5-8 pori per mm2, diameter arah tangensial 80-175 mikron. Parenkim aksial type paratrakeal selubung sampai aliform bentuk sayap kadang jelas confluent. Jari-jarinya 1-4 seri, pendek terdiri 7-8 sel, prequensinya 7-8-12 per mm arah tangensial dan sering ada gejala ripple-mark. Berat jenis kayu sonokeling diameter kecil sekitar 0,79 (Jurnal Ilmu Pertanian Indonesia 2011)

C. Kelompok Data berkaitan dengan Aspek Teknis Produk Rancangan

1. Airflow

a. Negative Airflow/Pressure

Gambar 10. Negative Airflow (Sumber : Youtube)

Ringkasnya, adalah membuat udara di dalam casing agar segera keluar. Dengan cara mengatur kipas-kipas di dalam casing lebih banyak berperan sebagai exhaust.

Teorinya, dengan banyaknya kipas exhaust maka tekanan udara di dalam casing jadi lebih rendah. Sehingga udara di luar casing akan masuk ke dalam casing (baik melalui kipas intake, maupun semua celah/lubang yang ada di casing)

Keunggulan

 Udara panas hasil dari kerja VGA, mobo dan prosesor bisa segera keluar dari casing.

 Cocok untuk ruangan non-AC

 Suhu dalam casing lebih adem dan cocok untuk overclocker Kelemahan

 Menyedot debu lebih banyak , karena daya sedot (pull) dari kipas exhaust ditambah daya dorong (push) dari kipas intake akan membuat udara luar masuk semua ke dalam casing.)

 Celah-celah yang ada di casing akan ber-kontribusi untuk menyedot debu juga

 Filter di kipas intake tidak akan banyak berpengaruh menyaring debu. Karena debu akan tetap masuk dari celah yang ada di casing.

b. Positive Airflow/Pressure

Gambar 11. Positive Airflow (Sumber : Youtube)

Ringkasnya, memberikan suplai udara segar ke dalam casing dan menghalangi debu bersarang di dalam casing. Bagaimana? Dengan mengatur kipas-kipas di dalam casing agar lebih berperan sebagai intake. Teorinya, dengan banyaknya kipas intake maka tekanan udara di dalam casing jadi lebih tinggi. Sehingga udara di dalam casing akan berusaha mencari jalan keluar dari casing (baik melalui kipas exhaust, maupun celah/lubang di casing)

Keunggulan

 Hardware PC akan terjaga dari debu dan kotoran

 Lebih optimal hasilnya bila berada di ruangan dengan sirkulasi udara yang baik/stabil (ruangan ber-AC)

 Cocok untuk user gamer atau user umum Kelemahan

 Butuh filter untuk kipas intake

c. Neutral Airflow/Pressure

Gambar 12. Neutral Airflow (Sumber : Youtube)

Ringkasnya, menyeimbangkan tekanan udara di dalam dan luar casing, dengan mengatur agar kipas intake dan exhaust seimbang fungsinya. Caranya dengan mengukur tekanan besarannya CFM (Cubic Feet per Minute) dari masing-masing kipas.

Teorinya, dengan imbangnya antara kipas intake dan exhaust maka suhu dalam casing menjadi netral.

Keunggulan

 Udara panas dari hardware lekas keluar

 Suplai udara segar juga terjaga

 Cocok untuk para "perfeksionis" Kelemahan

 Mengukur CFM tidak mudah, karena spek kipas biasanya beda dengan keadaan saat dipakai. Bahkan dengan spek kipas yang sama pun, belum tentu bisa terwujud.

2. Penempatan PSU (Power Supply) a. Posisi PSU di bagian atas casing

Gambar 13. Posisi PSU di atas (Sumber : Google)

Dengan posisi ini, PSU bisa difungsikan sebagai exhaust casing. konsekuensinya, udara panas yang diambil oleh kipas PSU dari dalam casing menyebabkan suhu udara dalam PSU menjadi tinggi.

b. Posisi PSU di bagian bawah casing

Gambar 14. Posisi PSU di bawah (Sumber : Google)

Dengan posisi ini, PSU bisa diposisikan sebagai exhaust yang menyedot udara panas dari casing atau bisa juga diposisikan untuk mengambil udara dingin dari luar casing.

Posisi yang disebut terakhir lebih menguntungkan karena PSU bisa didinginkan oleh asupan udara dari luar casing sehingga temperatur kerjanya tidak terlalu tinggi.

C. Kelompok Data berkaitan dengan Aspek Ekonomi Produk Rancangan

Harga Casing PC Modifikasi

 Versa N21

Gambar 15. Versa N21 Casing PC (Sumber : ebay)

Spesifikasi :

- Case Type: ATX Mid Tower Chassis

- Case Dimension (H x W x D): 20.2” x 8.5” x 18.2”

- M/B Type: ATX (12.0" x 9.6"), MicroATX (9.6" x 9.6"), Mini-ITX (6.7" x 6.7")

- Side Panels: Window

- Supports Standard PS2 Power Supply - External Bay: 1x 5.25", 1x 3.5 (Floppy)

- Internal Bay: 3x 3.5" or 2.5" (HDD Cage), 1x 2.5" (M/B Tray) - Hidden - Expansion Slots: 7

- Front I/O Panel: 1x USB 3.0, 2x USB 2.0 1x Headphone, 1x Mic Ports

Harga : Rp 1.365.000

 Modtek Spartan V

Gambar 16. Modtek Spartan V Case (Sumber : http://www.xoxide.com) Spesifikasi :

- 4 x External 5.25" bays - 2 x External 3.5" bays - 5 x Internal 3.5" bays - Front audio and USB ports

- 80mm side multicolor LED fan pre-installed - Acrylic side window

- Top-mounted PSU

- Rear 80/92/120mm fan mount - 2 x front 80mm fan mounts - 7 PCI slots

 Cooler Master Storm Enforcer

Gambar 17. Cooler Master Storm Enforcer

(Sumber : http://www.xoxide.com) Spesifikasi :

- Model SGC-1000-KWN1 - Color All Black

- Dimension : (W) 229 x (H) 484.5 x (D) 523.5 mm (W) 9.0" x (H) 19.0" x (D) 20.6"

- Weight : 8.9 KG / 19.5 lb (Net) - M/B Type : Micro-ATX, ATX

- Material : Steel body, ABS plastic, Mesh bezel

- 5.25" Drive Bay : 4 Exposed (one could be converted to 3.5" bay) - 3.5" Drive Bay : 1 Exposed (converted to 5.25" bay) / 6 Hidden - 2.5" Drive Bay : 4 Hidden (two converted from 3.5" bay) - I/O Panel : USB3.0 x 2 (internal), USB2.0 x 2, Mic x 1, Audio x 1 - Expansion Slots : 7 + 1

Harga : Rp 1.156.350

 Kesimpulan

Dari harga dan spesifikasi tersebut dapat disimpulkan casing PC yang di jual secara online kisaran harga dari RP 300.000 – 1.500.000 dengan material logam.

Dari data tersebut perancangan casing PC kayu ini akan di pasarkan dengan harga Rp 800.000, penentuan harga tersebut di capai sesuai dengan material yang di gunakan yaitu kayu, karena kayu walaupun materialnya tidak terlalu mahal namun treatmen pada kayu tersebut yang menjadi pengaruh terhadap harga karena membutuhkan waktu dan keahlian saat proses produksinya.
