Antena Yagi
Antena yagi ditemukan oleh shintaro uda dan H. Yagi dari Tohoku University Sendai Jepang, sehingga disebut antena Yagi-Uda atau Yagi.
Antena Yagi Uda adalah antena yang paling populer sebagai penerima untuk frekuensi VHF-UHF karena sifat-sifatnya :
- Desain pencatuan yang sederhana, - Harga murah,
- Ringan,
- Relatif dapat mencapai gai yang cukup tinggi.
Tujuan dari perancangan antena yagi adalah untuk meningkatkan pengarahan antena tanpa mencatu semua elemen.
Elemen yang tidak dicatu tersebut tidak aktif atu bersifat parasitik, yang mana menerima sinyal dari kopling medan elemen driven (driver).
Konstruksi dasar antena yagi

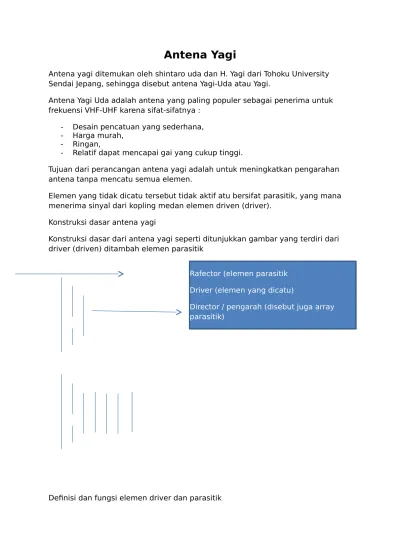

Konstruksi dasar dari antena yagi seperti ditunjukkan gambar yang terdiri dari driver (driven) ditambah elemen parasitik
Definisi dan fungsi elemen driver dan parasitik
Rafector (elemen parasitik
Driver (elemen yang dicatu)
1. Elemen Driver (driven)
Merupakan elemen yang paling penting dari sebuah antena karena : elemen ini yang akan membangkitkan gelombang elektromagnetik menjadi sebuah sinyal yang akan dipancarkan.
Untuk menjadikan sebuah driven dapat menghantar radiasi dengan baik biasanya menggunakan antena dipole, karena antena diple adalah antena berbentuk linear pendek, yang bila sedangkan memancarkan dianggap mempunyai arus yang sama di seluruh panjangnya.
2. Elemen reflektor.
merupakan elemen pemantul sinyal.
elemen reflektor ditempatkan dibelakang antena dipole dan dibuat lebih panjang dari pada antena dipole (driven).
tujuan peempatan reflektor dibelakang elemen driven adalah : untuk membatasi radiasi agar tidak meleber ke belakang namun kekuatan pancarannya akan diperkuat ke arah sebaliknya.
spasi antar elemen yang umum adalah 0,1 lamda – 0,2 lamda.
3. Elemen Direktor
merupakan elemen pengarah yang diletakkan di depan antena dipole.
Direktor akan memaksakan radiasi dari driven menuju ke satu arah.
ukuran dari elemen direktor sedikit lebih pendek daripada drien. Biasanya reflektor lebi panjang 5% atau lebih dari driven dan direktor lebih pendek 5% atau lebih dari driven.
penambahan elemen direktor dapat meningkatkan gain dan direktivitas antena namun akan membuat pola pengarahan antena menjadi lebih sempit.
penambahan direktor sampai 5 elemen akan memebrikan pertambahan lemen berikutnya hingga 9 atau 10 elemen hanya meningkatkan gain 0,2 dB/elemen.
