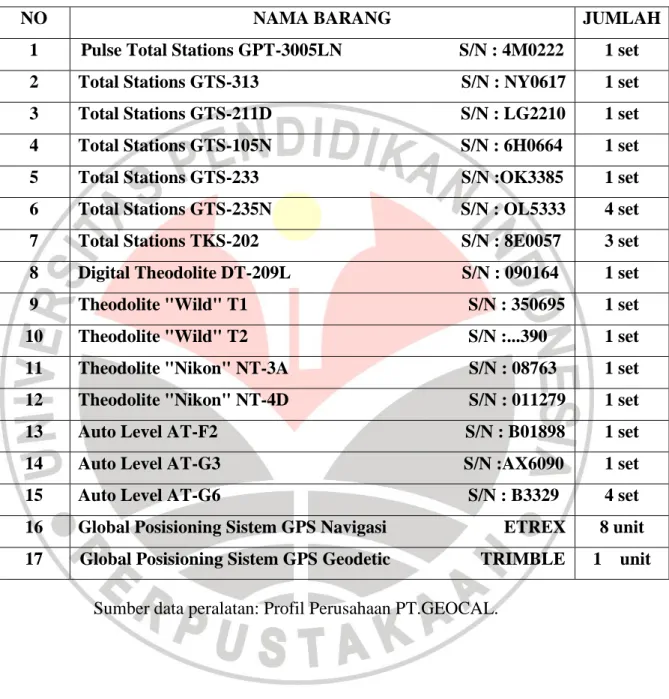

Tabel 3.1 Daftar peralatan Survey Dan Pemtaan
NO NAMA BARANG JUMLAH
1 Pulse Total Stations GPT-3005LN S/N : 4M0222 1 set 2 Total Stations GTS-313 S/N : NY0617 1 set 3 Total Stations GTS-211D S/N : LG2210 1 set 4 Total Stations GTS-105N S/N : 6H0664 1 set 5 Total Stations GTS-233 S/N :OK3385 1 set 6 Total Stations GTS-235N S/N : OL5333 4 set 7 Total Stations TKS-202 S/N : 8E0057 3 set 8 Digital Theodolite DT-209L S/N : 090164 1 set 9 Theodolite "Wild" T1 S/N : 350695 1 set 10 Theodolite "Wild" T2 S/N :...390 1 set 11 Theodolite "Nikon" NT-3A S/N : 08763 1 set 12 Theodolite "Nikon" NT-4D S/N : 011279 1 set 13 Auto Level AT-F2 S/N : B01898 1 set 14 Auto Level AT-G3 S/N :AX6090 1 set 15 Auto Level AT-G6 S/N : B3329 4 set 16 Global Posisioning Sistem GPS Navigasi ETREX 8 unit 17 Global Posisioning Sistem GPS Geodetic TRIMBLE 1 unit
3.1.5 PENGALAMAN KERJA PERUSAHAAN
● September 2009 : Banjaran, Bandung jawa Barat Pekerjaan :Pemetaan Topografi Jln,Raya
Aarjasari pada PU kab,Bandung
Panjang : 16,250Km
● Desember 2009 : PT.Sentul City, Bogor Jawa Barat
Pekerjaan : Pemetaan Topografi untuk pemukiman
Luas : 52 ha
● Mei 2010 : PT.PLN (PERSERO) Jasa
Enjinering
Pekerjaan : Pemetaan Topografi untuk jalur sutet
Lokasi : Sukabumi Dan Cianjur, Jawa
Barat
● Juli 2010 : PT.GEOCAL
Pekerjaan : Pemetaan Topografi
Lokasi :Timika Papua, PT.PREEPORT
● Maret 2011 :PT.PERTAMINA,PT.Lapi ITB, PT.Geocal. Pekerjaan :Pemetaan titik sumur,dengan GPS Geodetic
Lokasi :Riau,Palembang,Pekanbaru,
Jambi
● Februari 2012 : PT.PERTAMINA Pekerjaan : Pemetaan Jalur Pipa
Lokasi : Sanggata Kutai Timur, Papua ● Januari 2013 : PT.PERTAMINA
Pekerjaan :Pengukuran Topografi Untuk Pengeboran Dan pembuatan jalur Pipa Minyak Dan Gas
Lokasi :Pulau Bunyu, Kalimantan
3.2 Diagram Pengukuran
Gambar 3.1 Diagram Pekerjaan Pengukuran Topografi Survey Pendahuluan dan
Identifikasi Lapangan
Pemasangan Batas Dan Patok Area Pengukuran
Pengukuran Metode Tachymetri (sistem grid)
Pengolahan Data
3.2.1 PERSIAPAN ALAT
Tahap pertama yang harus dipersiapkan adalah alat yang akan dipakai untuk survey lapangan. Dikarenakan tujuan pengukuran ini untuk pekerjaan topografi pengeboran dan pembuatan jalur pipa Gas Dan Minyak, Maka alat yang di butuhkan adalah alat Electronik Total Stations (ETS), Dan GPS Handheld.
Gambar 3.1 Electronik Total Stations
3.3 PERSIAPAN SURVEY AWAL UNTUK PENGUKURAN SURVEY TOPOGRAFI
Maksud dan tujuan diadakannya kegiatan survey awal adalah untuk mengenali lapangan yang akan dilakukan survey topografi. Selain itu, kegiatan survey awal ini bertujuan dalam rangka pematokan batas lahan yang nantinya digunakan untuk rencana lokasi pengeboran dan juga dapat ditindaklanjuti pada kegiatan pembebasan lahan. Monumentasi patok batas lahan ini berupa pilar yang terbuat dari paralon dan patok kayu.
Lahan yang akan dijadikan rencana lokasi pengeboran sudah memiliki posisi berupa koordinat pada cellar dan setiap ujung lahannya sebanyak 4 titik. Posisi tersebut berada dalam posisi sistem 2D (dua dimensi) sistem proyeksi Universal Transverse Mercator (UTM) dan mempunyai elipsoid referensi WGS’84. Koordinat batas lahan yang berjumlah 5 titik (terasuk cellar) kemudian dijadikan sebagai acuan untuk membuat koordinat patok kayu. Setiap sisi batas lahan akan dilakukan perapatan batas menggunakan patok kayu per 25 meter dengan jumlah tertentu sesuai dengan panjang sisi lahan tersebut. Sebagai contoh, apabila panjang batas sisi lahannya 200 meter, maka pada sisi tersebut akan dipasang patok kayu sebanyak 7 patok.
Adapun ruang lingkup pekerjaan di PT Pertamina EP Region KTI Field Bunyu ini adalah: Melakukan pematokan batas lahan yang akan dijadikan lokasi rencana pengeboran. Bentuk lahan berupa persegi panjang dan persegi. Untuk batas ujung persegi menggunakan pilar dari paralon sedangkan untuk batas lainnya berupa patok kayu yang dipasang ± per 25 meter yang ditentukan dengan menggunakan GPS Handhelt yang telah di ketahui koordinatnya. Berikut dibawah ini gambar lokasi pengukuran 1602:
Gambar 3.3 Data Autocad Yang Sudah Di Ketahui Koordinatnya Dengan Metode Tachymetri Sistem Grid
Monumentasi koordinat batas lahan brupa pilar dan patok kayu. Pilar akan dibuat sebanyak 5 buah yang terdiri dari 1 pilar yang sudah diketahui koordinatnya untuk menandai 1 cellar dan 4 pilar untuk menandai posisi ujung-ujung batas area pengukuran. Sedangkan patok kayu dipasang sebagai titi per 25 meter yang sudah diketahui koordinatnya dari hasil pengolahan di software autocad, Koordinat patok kayu yang per 25 meter yang sudah ada di marking ke dalam GPS Henheald untuk menentukan patok kayu pada area yang akan dilakukan pengukuran.
Jumlah total pillar dan patok kayu yang digunakan dalam 11 area pengukuran dalam pekerjaan ini adalah 47 pillar beton dan 235 patok kayu.Patok kayu disediakan oleh PT.PERTAMINA EP REGION KTI FIELD BUNYU, KALIMANTAN TIMUR.
3.4ESTIMASI WAKTU UNTUK PEKERJAAN SURVEY AWAL PEMASANGAN PATOK PILLAR DAN PATOK KAYU
Waktu pelaksanaan dalam melakukan pekerjaan survey awal ini adalah selama 8 hari dalam 4 lokasi pengukuran.
3.5 ESTIMASI WAKTU UNTUK PEKERJAAN PENGUKURAN TOPOGRAFI
Waktu untuk melakukan pengukuran topografi ini adalah selama 22 hari dalam 4 lokasi pengukuran.
3.6 LOKASI PENGUKURAN TOPOGRAFI DI LOKASI B 1602
Lokasi pekerjaan dalam kegiatan survey topografi terletak dilokasi B-1602, lokasi tersebut masih area perhutanan, lokasi tersebut berada di kampung bugis.
Namun masih ada beberapa lokasi pengeboran yang tersebar di beberapa lokasi di Pulau Bunyu, Kabupaten Bulungan, Provinsi Kalimantan Timur.
3.7 PENGAMBILAN DATA LAPANGAN DENGAN METODE TACHYMETRI SISTEM GRID
Untuk keperluan pengukuran dan pemetaan selain pengukuran kerangka dasar vertikal yang menghasilkan tinggi titik-titik ikat dan pengukuran kerangka dasar horizontal yang mengasilkan koordinat titik-titik ikat juga perlu dilakukan pengukuran titik-titik detail untuk mengjasilkan untuk
Pada prinsipnya pengukuran titik-titik detail adalah menentukan koordinat tinggi titik-titik detail dari titik-titik ikat.pengukuran titik-titik detail pada dasarnya dapat dilakukan dengan 2 metode yaitu offset dan tachymetri.
Cara pengembilan data di lapangan menggunakan alat Electronik Total Stations (ETS) Dengan Metode tachimetri pengukuran titik-titik detail sistem Grid per 25 meter.
Pertama alat berdiri di titik BM 1602A lalu backsight ke titik BM 1602B, selanjutnya mencari titik per 25 dengan meggunakan metode stakeout dengan jarak 25 meter, dan sudut 0 sampai dengan 270
3.8 PENGOLAHAN DATA
3.8.1 Pengolahan Data Hasil Pengukuran Dengan Menggunakan Software Topcon Link Dan Auto Cad Land Dekstop 2009
Untuk mengolah data hasil lapangan dengan menggunakan software Tocon Link adalah sebagai berikut:
1.Membuat Project Baru
Klik Start ►Programs ►Topcon ►Topcon Link Double Klik Shortcut Topcon Link pada desktop

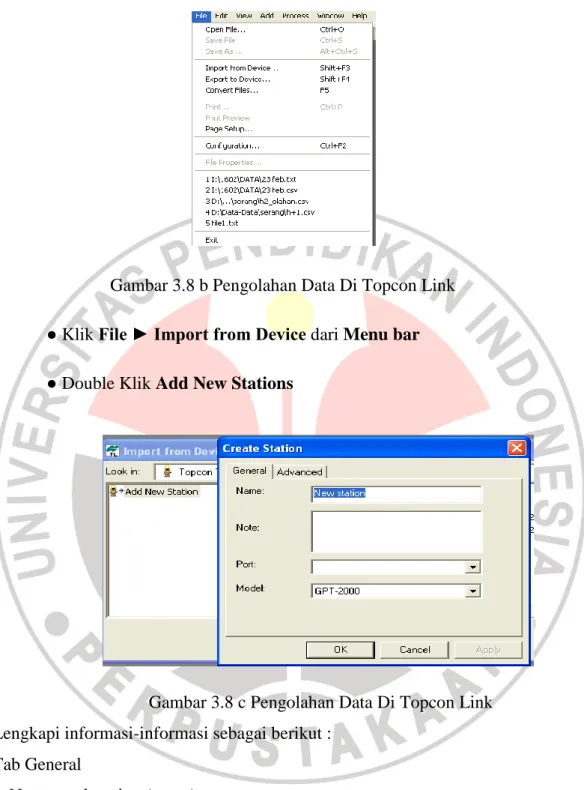

Gambar 3.8 b Pengolahan Data Di Topcon Link ● Klik File ► Import from Device dari Menu bar ● Double Klik Add New Stations
Gambar 3.8 c Pengolahan Data Di Topcon Link Lengkapi informasi-informasi sebagai berikut :
Tab General
a. Nama total station (name) b. Portal (port)
Apabila kabel unduh yang digunakan tipe Serial to USB, pengaturan portal dilakukan secara manual dengan melihat perangkat keras USB yang dikenali oleh komputer atau di bagian Device Manager pada properti
komputer.
Gamabar 3.8 d Penolahan Data Di Topcon Link ● Tab Advanced a. Baudrate : 9600 b. Parity : None c. Data bits : 8 d. Stop bits : 1 e. Protocol : ACK/NACK ● Klik OK
Gambar 3.8 e Pengolahan Data Di Topcon Link ● Klik file.txt ►Klik tanda panah ( » )
● Pada layar akan tampil dialog box Download file from Total Station
3.8.2 Raw Data Pengukuran Titik Detail Tachymetri Yang Belum Di Olah Di Software Topcon Link.
3.8.3 Data Pengukuran Titik Detai Tachymetri Yang Telah Di Olah Di Software Topcon Link

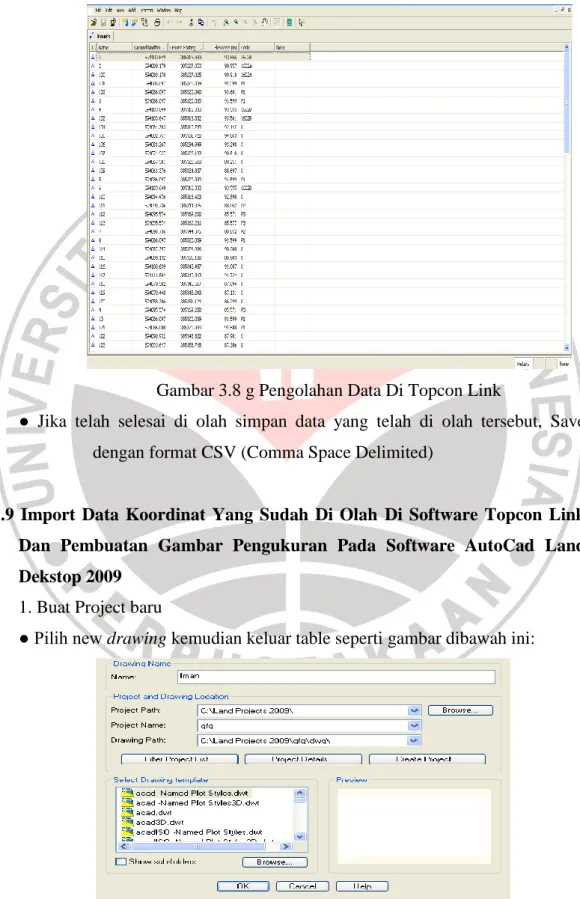

Gambar 3.8 g Pengolahan Data Di Topcon Link
● Jika telah selesai di olah simpan data yang telah di olah tersebut, Save dengan format CSV (Comma Space Delimited)
3.9 Import Data Koordinat Yang Sudah Di Olah Di Software Topcon Link Dan Pembuatan Gambar Pengukuran Pada Software AutoCad Land Dekstop 2009
1. Buat Project baru

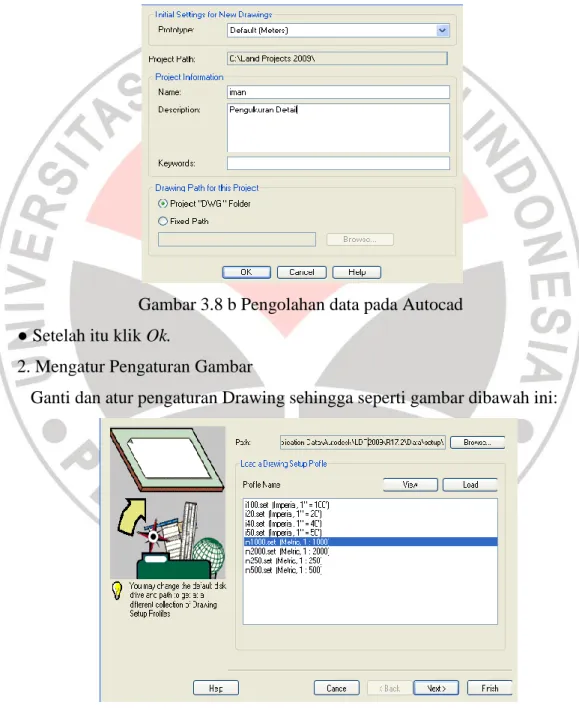

Gambar 3.8 a Pengolahan data pada Autocad
● Kemudian pada Nama isi dengan nama keinginan kita. Isi juga Project
Name nya.
● Pada pilihan dibawahnya, kemudian pilih Project Details
● Maka Keluar table dibawah ini, Pada Project Informations isikan Name juga Descriptionnya.
Gambar 3.8 b Pengolahan data pada Autocad ● Setelah itu klik Ok.
2. Mengatur Pengaturan Gambar
1. Import Point
● Pada menu bar Autocad klik point, lalu pilih import/export point lalu pilih import point, maka akan muncul tampilan seperti dibawah ini:

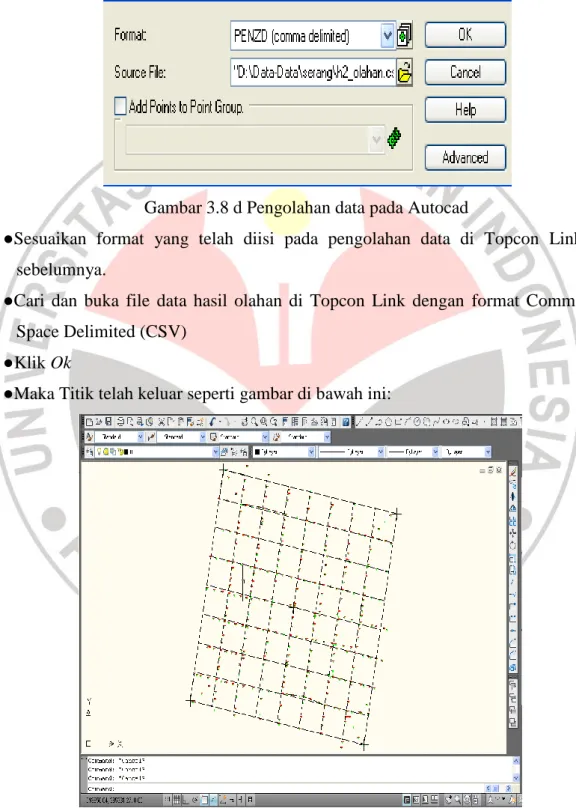

Gambar 3.8 d Pengolahan data pada Autocad
●Sesuaikan format yang telah diisi pada pengolahan data di Topcon Link sebelumnya.
●Cari dan buka file data hasil olahan di Topcon Link dengan format Comma Space Delimited (CSV)
●Klik Ok
●Maka Titik telah keluar seperti gambar di bawah ini:
●Setelah itu kita Block semua titik hasil ploting, Kemudian klik kanan, Lalu pilih Point, Edit Point, Lalu pilih Display Propertis, Maka akan tampil seperti dibawah ini:

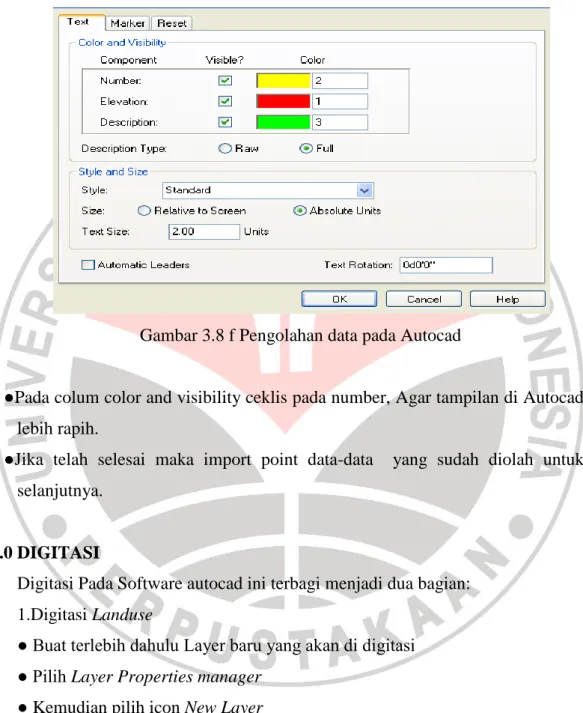

Gambar 3.8 f Pengolahan data pada Autocad
●Pada colum color and visibility ceklis pada number, Agar tampilan di Autocad lebih rapih.
●Jika telah selesai maka import point data-data yang sudah diolah untuk selanjutnya.
4.0 DIGITASI
Digitasi Pada Software autocad ini terbagi menjadi dua bagian: 1.Digitasi Landuse
● Buat terlebih dahulu Layer baru yang akan di digitasi ● Pilih Layer Properties manager
● Kemudian pilih icon New Layer
Gambar 3.8 Tampilan Layer pada autocad ● Kemudian digit peta tersebut, dengan menggunakan Polyline ● Jika ingin memindahkan layer, pilih Layer Control.
